Fieldpiece JL3MN - Mwongozo wa Probe ya Manometer ya Mfumo wa Job Link

Mwanzo wa Haraka

1. Sakinisha programu ya Fieldpiece Job Link® System kwenye kifaa chako cha mkononi na ujiandikishe kwa akaunti ikiwa wewe ni mtumiaji mpya.
2. Ondoa skrubu moja ya kifuniko cha betri ya njano na usakinishe betri 2 x AAA.
3. Bonyeza kwa sekunde 1 ili kuwasha.
4. Fungua Vipimo katika programu ya Job Link na upendelee probe katika meneja wa zana.
5. Gonga ili kuweka sifuri.
6. Tazama vipimo vya moja kwa moja kwenye kifaa chako cha mkononi hadi umbali wa futi 1000 (mita 305).

Kilicho Jumuishwa

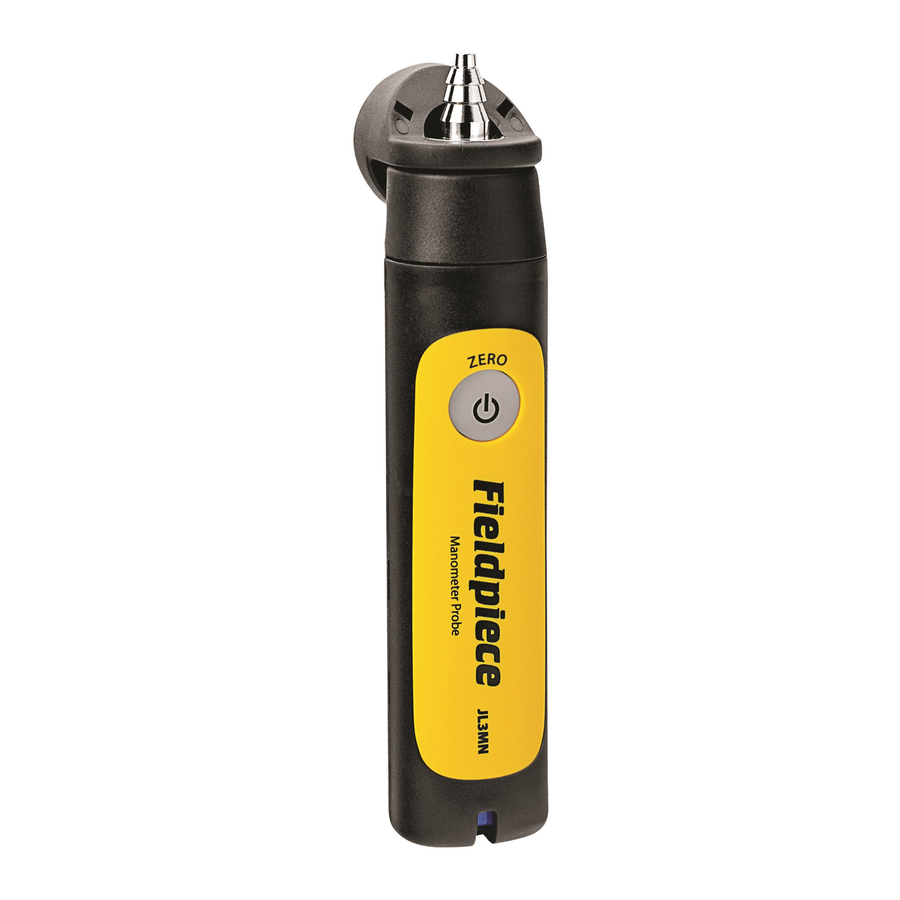

Job Link® System Manometer Probe
Betri 2 x AAA
Mrija wenye kufaa kwa shaba
Mrija mwingi
Adapta ya gesi
Ncha ya shinikizo tuli
Mwongozo wa opereta
Udhamini mdogo wa mwaka 1

Maelezo

JL3MN Job Link® System Manometer Probe hutuma vipimo vya shinikizo tuli au shinikizo la gesi moja kwa moja kwenye programu ya Fieldpiece Job Link hadi umbali wa futi 1000 (mita 305).

Tumia probe mbili za JL3MN kufanya hata zaidi. Kwa sababu hazijafungwa, hauitaji hoses ndefu kupima shinikizo tofauti. Pima na uone shinikizo tuli la kurudi, shinikizo tuli la usambazaji, na shinikizo tuli la nje kwa jumla kwa wakati mmoja. Tumia ncha yako ya shinikizo tuli na mrija mfupi kwa vipimo sahihi vya shinikizo tuli. Pima shinikizo la kuingilia na shinikizo la manifold kwa wakati mmoja na manometer 2 za Job Link.

Pachika manometer yako kwenye vifaa kwa matumizi bila mikono katika nafasi finyu. Sumaku yenye nguvu inayozunguka hushikilia vizuri hata hose inapovutwa au vifaa vinapotikisika. Telezesha swichi na programu inajua mara moja ni upande gani wa mfumo utaweka probe yako ya manometer.

Matengenezo

USAFI: Safisha nje kwa kitambaa kibichi. Usitumie sabuni au vimumunyisho. Usitumie hewa yenye shinikizo kwenye bandari ya unganisho.

BETRI: Wakati LED inapepesa nyekundu polepole, betri lazima zibadilishwe. Hakikisha nguvu IMEZIMWA. Ondoa skrubu moja kutoka kwa kifuniko cha betri ya njano. Sakinisha betri 2 x AAA. Unaweza pia kufuatilia maisha ya betri katika meneja wa zana ya programu ya Job Link.

UTUNZAJI WA SENSOR: Hifadhi JL3MN kwenye kifuniko cha kinga wakati haitumiki ili kuzuia uchafu au vichafuzi vya kigeni kuingia kwenye ncha ya barb. Usishinikize probe juu ya upeo wake wa juu.

Zuia uharibifu, usichimbe mashimo bila kuona kwenye plenum ambayo ina evaporator au exchanger ya joto.
Usiweke sehemu yoyote ya manometer kwenye nyuso zenye moto kama vile moshi wa kutolea nje. Kufanya hivyo kunaweza kusababisha majeraha ya kibinafsi, kuharibu vifaa, na kubatilisha udhamini.
Usitumie zaidi ya 11.6 psi.

Vipimo

Mahitaji ya Kima cha Chini ya Kifaa:
Vifaa vya BLE 4.0 vinavyoendesha iOS® 7.0 au Android™ 5.0
(Upatanifu wa hivi karibuni katika www.fieldpiece.com)

Vyombo vya Habari Vinavyoendana: Gesi kavu, isiyo na babuzi

Bandari ya Shinikizo: Kiunganishi cha mrija kwa mrija rahisi (4.5 hadi 8mm ID)

Vitengo vya Kupima: inWC, mmWC, mbar, psi, Pa

Usahihi na Masafa:
inWC: ±(1.5% + 0.02) 0.00 hadi ± 60.00;
mmWC: ±(1.5% + 0.5) 0.0 hadi ± 1500.0;
mbar: ±(1.5% + 0.05) 0.00 hadi ± 150.00;
psi: ±(1.5% + 0.001) 0.000 hadi ± 2.165;
Pa: ±(1.5% + 5) 0 hadi ± 14930

Upeo wa Juu wa Shinikizo la Kupita: 321.08 inWC (11.6 psi; 80.0 kPa)

Aina ya Betri: 2 x AAA, NEDA 24A, IEC LR03

Muda wa Matumizi ya Betri: Masaa 150 ya kawaida ya alkali. LED inapepesa nyekundu polepole wakati uingizwaji wa betri unahitajika.

Zima Nguvu Kiotomatiki: Saa 2 (APO inaweza kuzimwa)

Upeo wa Wireless: Futi 1000 (mita 305) mstari wa kuona. Vizuizi huathiri umbali.

Marudio ya Redio: 2.4 GHz

Mazingira ya Uendeshaji: -10°F hadi 122°F (-23°C hadi 50°C) kwa <75% RH

Joto la Kuhifadhi: -10°F hadi 140°F (-23°C hadi 60°C) kwa <80% RH (na betri zimeondolewa)

Mgawo wa Joto: 0.1 x (usahihi uliobainishwa) kwa kila 1.8°F (-10°F hadi 64°F, 82°F hadi 122°F), kwa kila 1°C (-23°C hadi 18°C, 28°C hadi 50°C)

Uzito: 0.30 lbs (137 g)

Hataza ya Marekani: www.fieldpiece.com/patents

Uendeshaji

Bonyeza kwa sekunde 1 ili kuwasha/kuzima (ON/OFF). Gonga ili kuweka vipimo sifuri.

Dalili za Rangi ya LED

Mwangaza wa kijani polepole: uendeshaji wa kawaida
Mwangaza mwekundu polepole: betri zinahitaji kubadilishwa

Swichi ya Upande wa Ugavi au Kurudi

Programu ya Job Link® System inajua ni upande gani umechagua kwa kila probe. Chagua P1 au P2 na uweke kwenye mfumo ipasavyo.

Shinikizo Tuli

Upimaji wa shinikizo tuli huhakikisha ikiwa vifaa vinafanya kazi ndani ya vipimo vya kiwanda.

1. Weka JL3MN yako sifuri ukiwa katika shinikizo la kawaida na mrija/probe yoyote iliyoambatishwa kabla ya kuchukua vipimo. Kwa vipimo visivyozidi 2 inWC, chukua usomaji ndani ya dakika 1 baada ya kuweka sifuri kwa usahihi bora.
2. Tumia ncha ya shinikizo tuli iliyojumuishwa wakati wa kuangalia shinikizo tuli katika mkondo wa hewa.
   KUMBUKA: Mshale mwekundu kwenye probe tuli unapaswa kuelekea kwenye mtiririko wa hewa wa mkondo.
3. Weka JL3MN kabla na baada ya kichujio ili kupima kushuka kwa shinikizo la kichujio chako ( ).
4. Weka JL3MN kabla na baada ya coil ili kupima kushuka kwa shinikizo la coil yako ( ).
5. Weka JL3MN kwenye hewa ya kuingilia na kutoka kwa vifaa ili kupima shinikizo lako tuli la nje kwa jumla ( ). Angalia na mtengenezaji ili kubaini maeneo ya majaribio ya TESP.
   KUMBUKA: Ikiwa uko katika mazingira ambapo halijoto inabadilika sana wakati unachukua usomaji wako, inashauriwa ukate probe kutoka kwa mrija na UIWEKE SIFURI kuhusiana na hewa ya kawaida kabla ya kila usomaji.


Shinikizo la Gesi

Zuia dalili kama vile kuanza vibaya au kupasha joto exchanger yako ya joto kwa kuangalia shinikizo lako la gesi.

1. Ona vipimo vya mtengenezaji kwa shinikizo lengwa la kuingilia na kutoka kwa mafuta au gesi.
2. Zima nguvu kuu ya usambazaji wa gesi kwenye tanuru.
3. Weka JL3MN yako sifuri ukiwa kwenye shinikizo la kawaida na mrija umeambatishwa kabla ya kuchukua vipimo.
4. Ondoa skrubu ya bomba la shinikizo la kutoka na uingize kufaa kwa skrubu ya shaba ya hose kwenye bomba la shinikizo la kutoka kwa kidhibiti cha gesi.


KUMBUKA:
Baadhi ya mabomba ya shinikizo yana bosi ya 5/16'' badala ya skrubu ya kuingiza. Katika kesi hii, tumia mrija wa adapta ya 5/16'' iliyojumuishwa. Legeza skrubu ya bomba karibu mzunguko 1 na utelezeshe mrija juu ya bosi.

6. Ikiwa unashuku shinikizo la juu au la chini la kuingilia kwenye kidhibiti, unganisha JL3MN kwenye bomba la kuingilia.
7. Weka tanuru katika operesheni na uanze kuchukua vipimo.

Zima Nguvu Kiotomatiki (APO)

Probe itazima kiotomatiki baada ya saa 2. Ili kuzima APO hadi kuzimwa, wakati nguvu imewashwa gonga mara mbili. LED itapepesa nyekundu kwa muda mfupi. Ili kuwezesha APO, wakati nguvu imewashwa gonga mara mbili. LED itang'aa nyekundu kwa muda mfupi.
