Fieldpiece JL3MN - Instrukcja obsługi manometru systemu Job Link

Szybki start

1. Zainstaluj aplikację Fieldpiece Job Link® System na swoim urządzeniu mobilnym i załóż konto, jeśli jesteś nowym użytkownikiem.
2. Odkręć pojedynczą śrubę żółtej pokrywy baterii i włóż 2 baterie AAA.
3. Naciśnij przez 1 sekundę, aby włączyć zasilanie.
4. Otwórz "Measurements" (Pomiary) w aplikacji Job Link i dodaj sondę do ulubionych w menedżerze narzędzi.
5. Dotknij , aby wyzerować.
6. Wyświetlaj pomiary na żywo na swoim urządzeniu mobilnym z odległości do 1000 stóp (305 metrów).

Co jest w zestawie

Job Link® System Manometer Probe (Sonda manometru systemu Job Link)
2 x AAA Batteries (Baterie AAA)
Tubing with brass fitting (Wężyk z mosiężną złączką)
Bulk tubing (Wężyk luzem)
Gas adapter (Adapter gazowy)
Static pressure tip (Końcówka ciśnienia statycznego)
Operator's manual (Instrukcja obsługi)
1 Year limited warranty (Roczna ograniczona gwarancja)

Opis

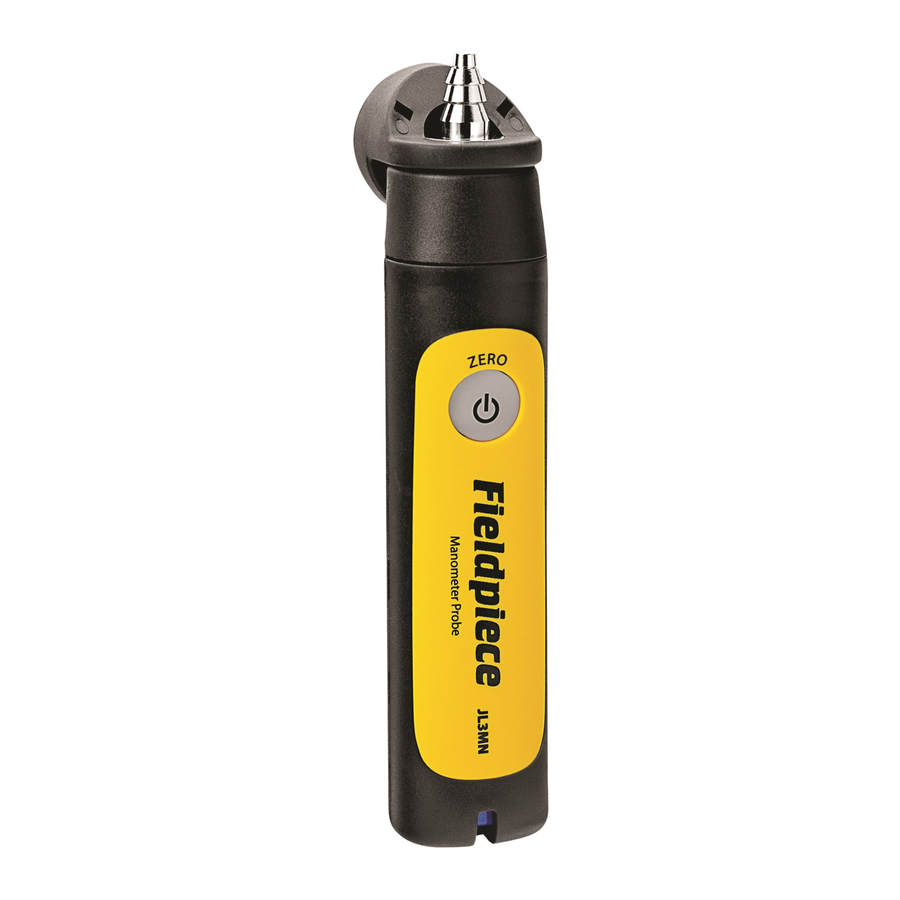

JL3MN Job Link® System Manometer Probe (Sonda manometru systemu Job Link) przesyła pomiary ciśnienia statycznego lub ciśnienia gazu bezpośrednio do aplikacji Fieldpiece Job Link z odległości do 1000 stóp (305 metrów).

Użyj dwóch sond JL3MN, aby zrobić jeszcze więcej. Ponieważ są one bezprzewodowe, nie potrzebujesz długich węży do pomiaru ciśnień różnicowych. Mierz i wyświetlaj w czasie rzeczywistym ciśnienie statyczne powrotu, ciśnienie statyczne zasilania i całkowite zewnętrzne ciśnienie statyczne jednocześnie. Użyj końcówki ciśnienia statycznego z krótkim wężykiem, aby uzyskać dokładne pomiary ciśnienia statycznego. Mierz ciśnienie wlotowe i ciśnienie w kolektorze w czasie rzeczywistym jednocześnie za pomocą 2 manometrów Job Link.

Zamontuj manometr na urządzeniu, aby używać go bez użycia rąk w ciasnych przestrzeniach. Mocny obrotowy magnes mocno trzyma, nawet gdy wąż jest pociągany lub urządzenie się trzęsie. Przesuń przełącznik, a aplikacja natychmiast wie, po której stronie systemu zamierzasz umieścić sondę manometru.

Konserwacja

CZYSZCZENIE: Czyść obudowę wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników. Nie wpuszczaj sprężonego powietrza do portu przyłączeniowego.

BATERIE: Gdy dioda LED powoli miga na czerwono, baterie należy wymienić. Upewnij się, że zasilanie jest WYŁĄCZONE. Odkręć pojedynczą śrubę z żółtej pokrywy baterii. Włóż 2 baterie AAA. Możesz również monitorować żywotność baterii w menedżerze narzędzi aplikacji Job Link.

DBANIE O CZUJNIK: Przechowuj JL3MN w osłonie ochronnej, gdy nie jest używany, aby zapobiec przedostawaniu się zanieczyszczeń lub ciał obcych do końcówki kolca. Nie poddawaj sondy ciśnieniu powyżej jej maksymalnej specyfikacji.

Zapobiegaj uszkodzeniom, nie wierć otworów na ślepo w komorze, w której znajduje się parownik lub wymiennik ciepła.
Nie umieszczaj żadnej części manometru na gorących powierzchniach, takich jak spaliny. Może to spowodować obrażenia ciała, uszkodzenie sprzętu i unieważnienie gwarancji.
Nie przykładaj ciśnienia większego niż 11,6 psi.

Specyfikacje

Minimalne wymagania urządzenia:
Urządzenia BLE 4.0 z systemem iOS® 7.0 lub Android™ 5.0
(Najnowsza kompatybilność na stronie www.fieldpiece.com)

Kompatybilne media: Suchy, niekorozyjny gaz

Port ciśnieniowy: Złącze węża do elastycznego węża (średnica wewnętrzna od 4,5 do 8 mm)

Jednostki miary: inWC, mmWC, mbar, psi, Pa

Dokładność i zakresy:
inWC: ±(1.5% + 0.02) 0.00 do ± 60.00;
mmWC: ±(1.5% + 0.5) 0.0 do ± 1500.0;
mbar: ±(1.5% + 0.05) 0.00 do ± 150.00;
psi: ±(1.5% + 0.001) 0.000 do ± 2.165;
Pa: ±(1.5% + 5) 0 do ± 14930

Maksymalne ciśnienie przeciążeniowe: 321.08 inWC (11.6 psi; 80.0 kPa)

Typ baterii: 2 x AAA, NEDA 24A, IEC LR03

Żywotność baterii: 150 godzin typowo alkaliczne. Dioda LED powoli miga na czerwono, gdy wymagana jest wymiana baterii.

Automatyczne wyłączanie zasilania: 2 godziny (APO można wyłączyć)

Zasięg bezprzewodowy: 1000 stóp (305 metrów) w linii wzroku. Przeszkody wpływają na odległość.

Częstotliwość radiowa: 2.4 GHz

Środowisko pracy: -10°F do 122°F (-23°C do 50°C) przy <75% RH

Temperatura przechowywania: -10°F do 140°F (-23°C do 60°C) przy <80% RH (z wyjętymi bateriami)

Współczynnik temperaturowy: 0.1 x (określona dokładność) na 1.8°F (-10°F do 64°F, 82°F do 122°F), na 1°C (-23°C do 18°C, 28°C do 50°C)

Waga: 0.30 lbs (137 g)

Patent USA: www.fieldpiece.com/patents

Działanie

Naciśnij przez 1 sekundę, aby włączyć/wyłączyć zasilanie. Dotknij, aby wyzerować pomiary.

Wskazania kolorów diod LED

Zielone, powolne miganie: normalna praca
Czerwone, powolne miganie: baterie wymagają wymiany

Przełącznik strony zasilania lub powrotu

Aplikacja Job Link® System wie, którą stronę wybrałeś dla każdej sondy. Wybierz P1 lub P2 i umieść ją odpowiednio w systemie.

Ciśnienie statyczne

Testowanie ciśnienia statycznego zapewnia, że urządzenie działa zgodnie ze specyfikacjami fabrycznymi.

1. Wyzeruj JL3MN w ciśnieniu otoczenia z podłączonymi wszystkimi wężykami/sondami przed wykonaniem pomiarów. W przypadku pomiarów mniejszych niż 2 inWC, odczytaj w ciągu 1 minuty po wyzerowaniu, aby uzyskać najlepszą dokładność.
2. Użyj dołączonej końcówki ciśnienia statycznego podczas sprawdzania ciśnienia statycznego w strumieniu powietrza.
   UWAGA: Czerwona strzałka na sondach statycznych powinna wskazywać kierunek przepływu powietrza w strumieniu.
3. Umieść JL3MN przed i za filtrem, aby zmierzyć spadek ciśnienia na filtrze ( ).
4. Umieść JL3MN przed i za wężownicą, aby zmierzyć spadek ciśnienia na wężownicy ( ).
5. Umieść JL3MN w wlocie i wylocie powietrza urządzenia, aby zmierzyć całkowite zewnętrzne ciśnienie statyczne ( ). Skonsultuj się z producentem, aby określić lokalizacje testów TESP.
   UWAGA: Jeśli znajdujesz się w środowisku, w którym temperatura zauważalnie się zmienia podczas odczytu, zaleca się odłączenie sondy od wężyka i WYZEROWANIE jej względem powietrza otoczenia przed każdym odczytem.


Ciśnienie gazu

Zapobiegaj objawom, takim jak trudny rozruch lub przegrzanie wymiennika ciepła, sprawdzając ciśnienie gazu.

1. Zapoznaj się ze specyfikacją producenta dotyczącą docelowego ciśnienia paliwa lub gazu na wlocie i wylocie.
2. Wyłącz główne zasilanie gazu do pieca.
3. Wyzeruj JL3MN w ciśnieniu otoczenia z podłączonym wężykiem przed wykonaniem pomiarów.
4. Wykręć śrubę z króćca ciśnienia wylotowego i włóż mosiężną złączkę śrubową węża do króćca ciśnienia wylotowego regulatora gazu.


UWAGA:
Niektóre króćce ciśnieniowe mają kołnierz 5/16'' zamiast śruby wkładanej. W takim przypadku użyj dołączonej rurki adaptera 5/16''. Poluzuj śrubę króćca o około 1 obrót i nasuń rurkę na kołnierz.

6. Jeśli podejrzewasz wysokie lub niskie ciśnienie na wlocie do regulatora, podłącz JL3MN do króćca wlotowego.
7. Uruchom piec i rozpocznij wykonywanie pomiarów.

Automatyczne wyłączanie zasilania (APO)

Sonda wyłączy się automatycznie po 2 godzinach. Aby wyłączyć APO do momentu wyłączenia zasilania, przy włączonym zasilaniu dotknij dwa razy. Dioda LED krótko zamiga na czerwono. Aby włączyć APO, przy włączonym zasilaniu dotknij dwa razy. Dioda LED krótko zaświeci się na czerwono.
