Fieldpiece JL3MN - Manual Probe Manometer Sistem Job Link

Mulai Cepat

1. Instal aplikasi Fieldpiece Job Link® System di perangkat seluler Anda dan daftar akun jika Anda pengguna baru.
2. Lepaskan sekrup tunggal penutup baterai berwarna kuning dan pasang 2 x baterai AAA.
3. Tekan selama 1 detik untuk menghidupkan.
4. Buka Pengukuran di aplikasi Job Link dan favoritkan probe di pengelola alat.
5. Ketuk untuk menolkan (zero).
6. Lihat pengukuran langsung di perangkat seluler Anda hingga jarak 1000 kaki (305 meter).

Apa yang Termasuk

Probe Manometer Sistem Job Link®
2 x Baterai AAA
Selang dengan fitting kuningan
Selang curah
Adaptor gas
Ujung tekanan statis
Manual operator
Garansi terbatas 1 Tahun

Deskripsi

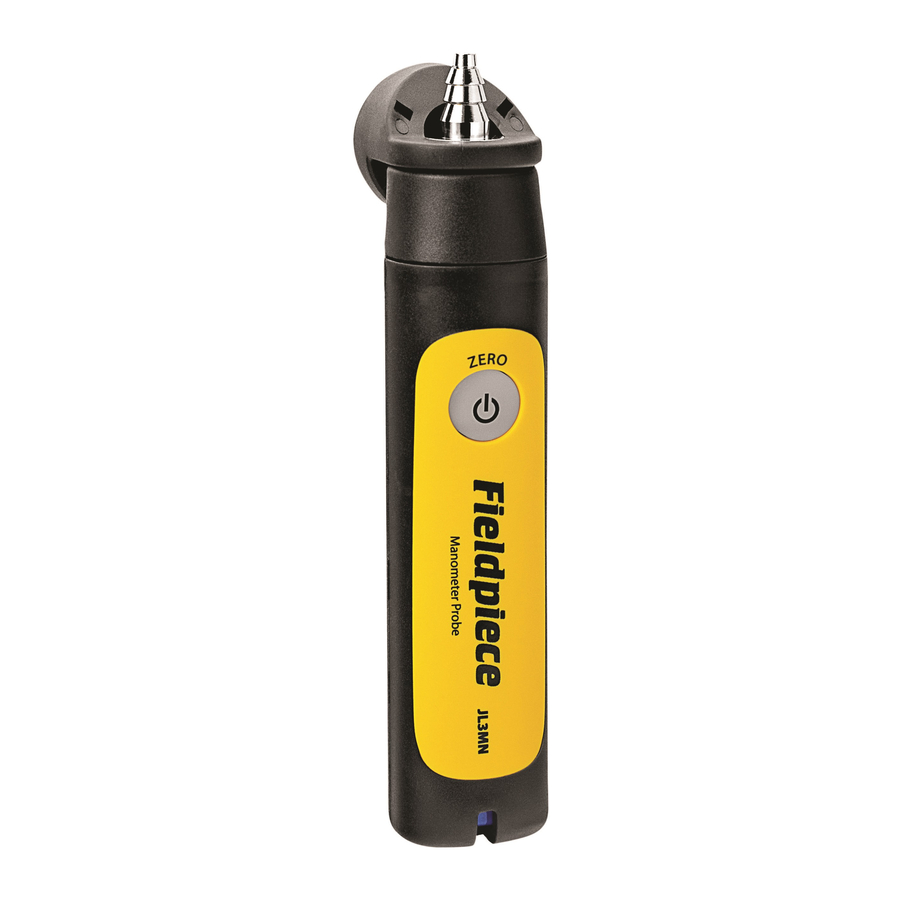

JL3MN Job Link® System Manometer Probe mengirimkan pengukuran tekanan statis atau tekanan gas langsung ke aplikasi Fieldpiece Job Link hingga jarak 1000 kaki (305 meter).

Gunakan dua probe JL3MN untuk melakukan lebih banyak lagi. Karena tidak terikat, Anda tidak memerlukan selang panjang untuk mengukur tekanan diferensial. Ukur dan lihat tekanan statis balik, tekanan statis suplai, dan tekanan statis eksternal total secara bersamaan dalam waktu nyata. Gunakan ujung tekanan statis Anda dengan selang pendek untuk pengukuran tekanan statis yang akurat. Ukur tekanan saluran masuk dan manifold secara bersamaan dalam waktu nyata dengan 2 manometer Job Link.

Pasang manometer Anda ke peralatan untuk penggunaan bebas genggam di ruang sempit. Magnet berputar yang kuat menahan dengan kuat bahkan saat selang ditarik atau peralatan bergetar. Geser sakelar dan aplikasi segera mengetahui sisi sistem mana yang akan Anda tempatkan probe manometer Anda.

Pemeliharaan

PEMBERSIHAN: Bersihkan bagian luar dengan kain lembap. Jangan gunakan deterjen atau pelarut. Jangan gunakan udara bertekanan ke dalam port koneksi.

BATERAI: Ketika LED berkedip merah lambat, baterai harus diganti. Pastikan daya dalam keadaan OFF (mati). Lepaskan sekrup tunggal dari penutup baterai berwarna kuning. Pasang 2 x baterai AAA. Anda juga dapat memantau masa pakai baterai di pengelola alat aplikasi Job Link.

PERAWATAN SENSOR: Simpan JL3MN dalam penutup pelindung saat tidak digunakan untuk mencegah serpihan atau kontaminan asing masuk ke ujung barb. Jangan memberi tekanan pada probe melebihi spesifikasi maksimumnya.

Cegah kerusakan, jangan mengebor lubang secara membabi buta ke dalam plenum yang menampung evaporator atau penukar panas.
Jangan letakkan bagian mana pun dari manometer pada permukaan panas seperti gas buang. Melakukannya dapat menyebabkan cedera diri, kerusakan peralatan, dan membatalkan garansi.
Jangan berikan lebih dari 11,6 psi.

Spesifikasi

Persyaratan Perangkat Minimum:
Perangkat BLE 4.0 yang menjalankan iOS® 7.0 atau Android™ 5.0
(Kompatibilitas terbaru di www.fieldpiece.com)

Media yang Kompatibel: Gas kering, tidak korosif

Port Tekanan: Konektor tabung untuk tabung fleksibel (ID 4,5 hingga 8mm)

Satuan Ukur: inWC, mmWC, mbar, psi, Pa

Akurasi dan Rentang:
inWC: ±(1,5% + 0,02) 0,00 hingga ± 60,00;
mmWC: ±(1,5% + 0,5) 0,0 hingga ± 1500,0;
mbar: ±(1,5% + 0,05) 0,00 hingga ± 150,00;
psi: ±(1,5% + 0,001) 0,000 hingga ± 2,165;
Pa: ±(1,5% + 5) 0 hingga ± 14930

Tekanan Beban Berlebih Maksimum: 321,08 inWC (11,6 psi; 80,0 kPa)

Jenis Baterai: 2 x AAA, NEDA 24A, IEC LR03

Masa Pakai Baterai: 150 jam tipikal alkaline. LED berkedip merah lambat saat penggantian baterai diperlukan.

Daya Mati Otomatis: 2 jam (APO dapat dinonaktifkan)

Jangkauan Nirkabel: 1000 kaki (305 meter) garis pandang. Halangan memengaruhi jarak.

Frekuensi Radio: 2,4 GHz

Lingkungan Operasi: -10°F hingga 122°F (-23°C hingga 50°C) pada <75% RH

Suhu Penyimpanan: -10°F hingga 140°F (-23°C hingga 60°C) pada <80% RH (dengan baterai dilepas)

Koefisien Suhu: 0,1 x (akurasi yang ditentukan) per 1,8°F (-10°F hingga 64°F, 82°F hingga 122°F), per 1°C (-23°C hingga 18°C, 28°C hingga 50°C)

Berat: 0,30 lbs (137 g)

Paten AS: www.fieldpiece.com/patents

Operasi

Tekan selama 1 detik untuk menghidupkan/mematikan (ON/OFF). Ketuk untuk menolkan (zero) pengukuran.

Indikasi Warna LED

Kedipan lambat hijau: operasi normal
Kedipan lambat merah: baterai perlu diganti

Sakelar Sisi Suplai atau Balik

Aplikasi Job Link® System mengetahui sisi mana yang telah Anda pilih untuk setiap probe. Pilih P1 atau P2 dan tempatkan pada sistem dengan tepat.

Tekanan Statis

Pengujian tekanan statis memastikan apakah peralatan beroperasi dalam spesifikasi pabrik.

1. Nolkan (zero) JL3MN Anda saat berada dalam tekanan ambien dengan selang/probe apa pun yang terpasang sebelum melakukan pengukuran. Untuk pengukuran kurang dari 2 inWC, lakukan pembacaan dalam waktu 1 menit setelah menolkan (zero) untuk akurasi terbaik.
2. Gunakan ujung tekanan statis yang disertakan saat memeriksa tekanan statis dalam aliran udara.
   CATATAN: Panah merah pada probe statis harus mengarah ke aliran udara.
3. Tempatkan JL3MN sebelum dan sesudah filter untuk mengukur penurunan tekanan filter Anda ( ).
4. Tempatkan JL3MN sebelum dan sesudah koil untuk mengukur penurunan tekanan koil Anda ( ).
5. Tempatkan JL3MN di udara masuk dan keluar peralatan untuk mengukur tekanan statis eksternal total Anda ( ). Periksa dengan pabrikan untuk menentukan lokasi pengujian TESP.
   CATATAN: Jika Anda berada di lingkungan di mana suhu berubah secara nyata saat Anda melakukan pembacaan, disarankan agar Anda melepaskan probe dari selang dan MENOLKAN (ZERO) relatif terhadap udara ambien sebelum setiap pembacaan.


Tekanan Gas

Cegah gejala seperti start kasar atau panas berlebih pada penukar panas Anda dengan memeriksa tekanan gas Anda.

1. Lihat spesifikasi pabrikan untuk target tekanan bahan bakar atau gas masuk dan keluar.
2. Matikan daya suplai gas utama ke tungku.
3. Nolkan (zero) JL3MN Anda saat berada pada tekanan ambien dengan selang terpasang sebelum melakukan pengukuran.
4. Lepaskan sekrup keran tekanan keluar dan masukkan fitting sekrup kuningan selang ke dalam keran tekanan keluar regulator gas.


CATATAN:
Beberapa keran tekanan memiliki bos 5/16'' alih-alih sekrup sisipan. Dalam hal ini, gunakan tabung adaptor 5/16'' yang disertakan. Kendurkan sekrup keran sekitar 1 putaran dan geser tabung di atas bos.

6. Jika Anda mencurigai tekanan masuk ke regulator tinggi atau rendah, sambungkan JL3MN ke keran masuk.
7. Masukkan tungku ke dalam operasi dan mulailah melakukan pengukuran.

Daya Mati Otomatis (Auto Power Off/APO)

Probe akan mati secara otomatis setelah 2 jam. Untuk menonaktifkan APO hingga dimatikan, saat daya menyala, ketuk dua kali. LED akan berkedip merah sebentar. Untuk mengaktifkan APO, saat daya menyala, ketuk dua kali. LED akan bersinar merah sebentar.
