Fieldpiece JL3MN - Manuel de la Sonde Manomètre du Système Job Link

Démarrage Rapide

1. Installez l'application Fieldpiece Job Link® System sur votre appareil mobile et créez un compte si vous êtes un nouvel utilisateur.
2. Retirez la seule vis du couvercle jaune du compartiment à piles et installez 2 piles AAA.
3. Appuyez sur pendant 1 seconde pour allumer.
4. Ouvrez Mesures dans l'application Job Link et ajoutez la sonde aux favoris dans le gestionnaire d'outils.
5. Appuyez sur pour la mettre à zéro.
6. Visualisez les mesures en direct sur votre appareil mobile jusqu'à 305 mètres (1000 pieds).

Ce qui est inclus

Sonde manomètre du système Job Link®
2 piles AAA
Tuyau avec raccord en laiton
Tuyau en vrac
Adaptateur de gaz
Pointe de pression statique
Manuel d'utilisation
Garantie limitée de 1 an

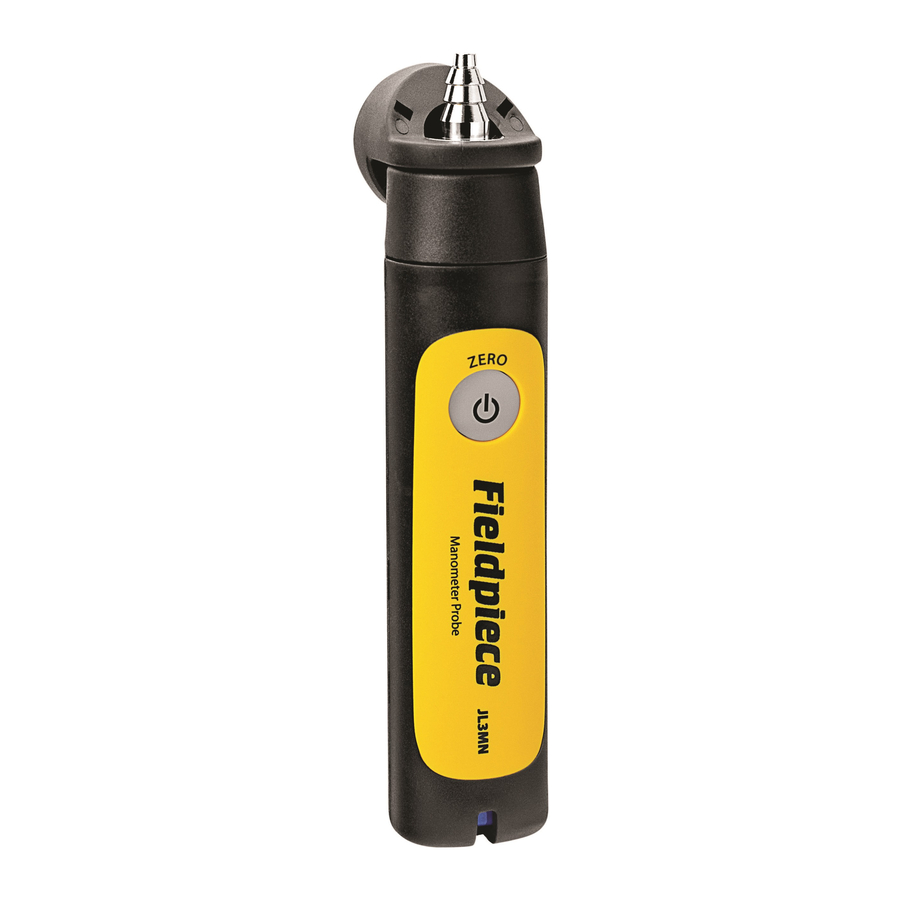

Description

La sonde manomètre du système JL3MN Job Link® envoie les mesures de pression statique ou de pression de gaz directement à l'application Fieldpiece Job Link jusqu'à 305 mètres (1000 pieds).

Utilisez deux sondes JL3MN pour en faire encore plus. Parce qu'elles sont sans fil, vous n'avez pas besoin de longs tuyaux pour mesurer les pressions différentielles. Mesurez et visualisez simultanément la pression statique de retour, la pression statique d'alimentation et la pression statique externe totale en temps réel. Utilisez votre pointe de pression statique avec un tuyau court pour des mesures de pression statique précises. Mesurez simultanément les pressions d'entrée et de collecteur en temps réel avec 2 manomètres Job Link.

Montez votre manomètre sur l'équipement pour une utilisation mains libres dans les espaces restreints. L'aimant rotatif puissant tient fermement même lorsque le tuyau est tiré ou que l'équipement tremble. Glissez l'interrupteur et l'application sait immédiatement de quel côté du système vous allez placer votre sonde manomètre.

Entretien

NETTOYAGE : Nettoyez l'extérieur avec un chiffon humide. N'utilisez pas de détergents ou de solvants. N'appliquez pas d'air sous pression dans le port de connexion.

PILES : Lorsque le voyant LED clignote lentement en rouge, les piles doivent être remplacées. Assurez-vous que l'appareil est éteint. Retirez la seule vis du couvercle jaune du compartiment à piles. Installez 2 piles AAA. Vous pouvez également surveiller la durée de vie des piles dans le gestionnaire d'outils de l'application Job Link.

ENTRETIEN DU CAPTEUR : Rangez le JL3MN dans un étui de protection lorsqu'il n'est pas utilisé pour éviter que des débris ou des contaminants étrangers ne pénètrent dans l'embout barbelé. Ne pressez pas la sonde au-delà de sa spécification maximale.

Évitez les dommages, ne percez pas de trous à l'aveugle dans un plénum qui abrite l'évaporateur ou l'échangeur de chaleur.
Ne placez aucune partie du manomètre sur des surfaces chaudes telles que les gaz d'échappement. Cela pourrait entraîner des blessures corporelles, endommager l'équipement et annuler la garantie.
N'appliquez pas plus de 11,6 psi.

Spécifications

Exigence minimale de l'appareil :
Appareils BLE 4.0 fonctionnant sous iOS® 7.0 ou Android™ 5.0
(Dernière compatibilité sur www.fieldpiece.com)

Média compatible : Gaz sec et non corrosif

Port de pression : Connecteur de tube pour tuyauterie flexible (diamètre intérieur de 4,5 à 8 mm)

Unités de mesure : inWC, mmWC, mbar, psi, Pa

Précision et plages :
inWC: ±(1.5% + 0.02) 0.00 à ± 60.00;
mmWC: ±(1.5% + 0.5) 0.0 à ± 1500.0;
mbar: ±(1.5% + 0.05) 0.00 à ± 150.00;
psi: ±(1.5% + 0.001) 0.000 à ± 2.165;
Pa: ±(1.5% + 5) 0 à ± 14930

Pression de surcharge maximale : 321,08 inWC (11,6 psi; 80,0 kPa)

Type de pile : 2 piles AAA, NEDA 24A, IEC LR03

Autonomie des piles : 150 heures typiques avec des piles alcalines. Le voyant LED clignote lentement en rouge lorsque les piles doivent être remplacées.

Mise hors tension automatique : 2 heures (L'APO peut être désactivée)

Portée sans fil : 305 mètres (1000 pieds) en ligne de vue. Les obstructions affectent la distance.

Fréquence radio : 2,4 GHz

Environnement d'exploitation : -23°C à 50°C (-10°F à 122°F) à <75% HR

Température de stockage : -23°C à 60°C (-10°F à 140°F) à <80% HR (piles retirées)

Coefficient de température : 0,1 x (précision spécifiée) par 1,8°F (-10°F à 64°F, 82°F à 122°F), par 1°C (-23°C à 18°C, 28°C à 50°C)

Poids : 0,30 lbs (137 g)

Brevet américain : www.fieldpiece.com/patents

Fonctionnement

Appuyez pendant 1 seconde pour allumer/éteindre. Appuyez pour remettre à zéro les mesures.

Indications de couleur du LED

Clignotement lent vert : fonctionnement normal
Clignotement lent rouge : les piles doivent être remplacées

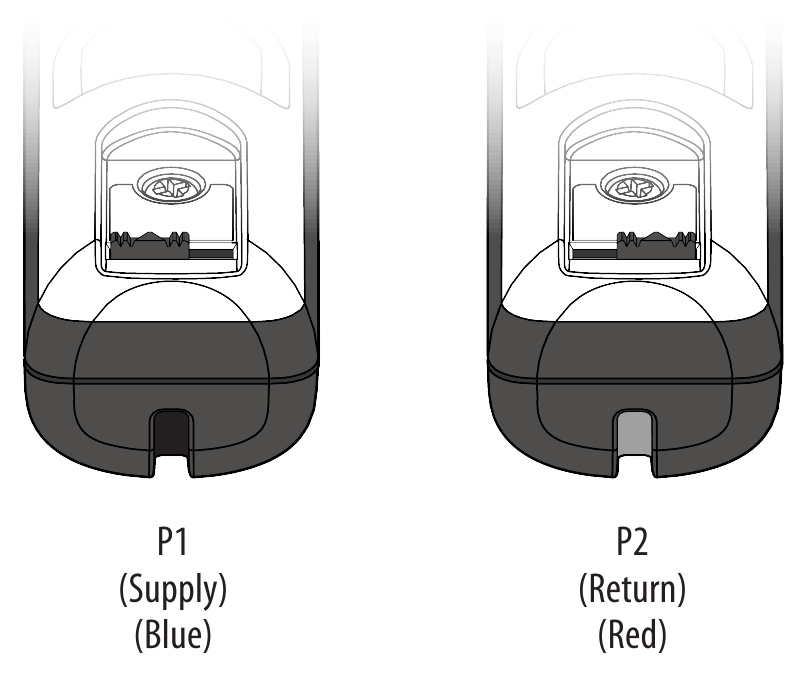

Interrupteur Côté Refoulement ou Retour

L'application Job Link® System sait quel côté vous avez sélectionné pour chaque sonde. Sélectionnez P1 ou P2 et placez-le sur le système de manière appropriée.

Pression Statique

Les tests de pression statique garantissent que l'équipement fonctionne conformément aux spécifications d'usine.

1. Mettez votre JL3MN à zéro en pression ambiante avec tous les tuyaux/sondes connectés avant de prendre des mesures. Pour des mesures inférieures à 2 inWC, effectuez la lecture dans la minute suivant la mise à zéro pour une précision optimale.
2. Utilisez l'embout de pression statique inclus lors de la vérification de la pression statique dans un flux d'air.
   REMARQUE : La flèche rouge sur les sondes statiques doit pointer vers le flux d'air.
3. Placez un JL3MN avant et après le filtre pour mesurer la chute de pression de votre filtre ( ).
4. Placez un JL3MN avant et après le serpentin pour mesurer la chute de pression de votre serpentin ( ).
5. Placez un JL3MN à l'entrée et à la sortie d'air de l'équipement pour mesurer votre pression statique externe totale ( ). Vérifiez auprès du fabricant pour déterminer les emplacements des tests TESP.
   REMARQUE : Si vous êtes dans un environnement où la température change notablement pendant que vous prenez votre mesure, il est conseillé de déconnecter la sonde du tuyau et de la remettre à ZÉRO par rapport à l'air ambiant avant chaque lecture.


Pression du Gaz

Évitez des symptômes comme les démarrages difficiles ou la surchauffe de votre échangeur de chaleur en vérifiant votre pression de gaz.

1. Consultez les spécifications du fabricant pour les pressions de carburant ou de gaz d'entrée et de sortie cibles.
2. Coupez l'alimentation principale en gaz du four.
3. Mettez votre JL3MN à zéro en pression ambiante avec le tuyau connecté avant de prendre des mesures.
4. Retirez la vis du raccord de pression de sortie et insérez le raccord à vis en laiton du tuyau dans le raccord de pression de sortie du régulateur de gaz.


REMARQUE :

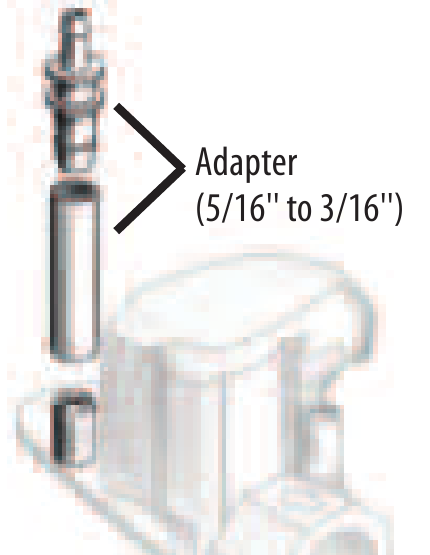

Certains raccords de pression ont un bossage de 5/16'' au lieu d'une vis d'insertion. Dans ce cas, utilisez le tube adaptateur de 5/16'' inclus. Desserrez la vis du raccord d'environ 1 tour et glissez le tube sur le bossage.

6. Si vous soupçonnez une pression d'entrée élevée ou faible vers le régulateur, connectez le JL3MN au raccord d'entrée.
7. Mettez le four en fonctionnement et commencez à prendre des mesures.

Mise hors tension automatique (APO)

La sonde s'éteindra automatiquement après 2 heures. Pour désactiver l'APO jusqu'à la mise hors tension, lorsque l'appareil est allumé, appuyez sur deux fois. La LED clignotera brièvement en rouge. Pour activer l'APO, lorsque l'appareil est allumé, appuyez sur deux fois. La LED s'allumera brièvement en rouge.
