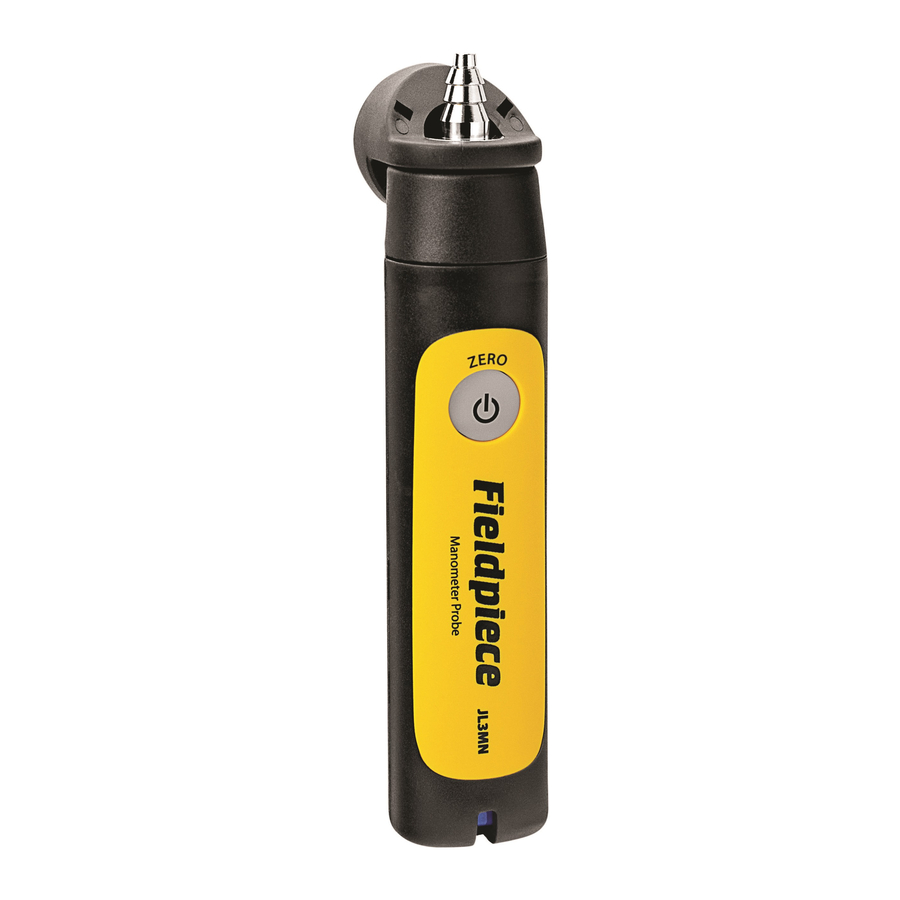

Fieldpiece JL3MN - Job Link Sistem Manometre Probu Kılavuzu

Hızlı Başlangıç

1. Fieldpiece Job Link® System uygulamasını mobil cihazınıza yükleyin ve yeni bir kullanıcıysanız bir hesaba kaydolun.
2. Sarı pil kapağının tek vidasını çıkarın ve 2 adet AAA pili takın.
3. Açmak için 1 saniye basın.
4. Job Link uygulamasında Ölçümler'i açın ve araç yöneticisinde probu favorilerinize ekleyin.
5. Sıfırlamak için dokunun.
6. Mobil cihazınızda 1000 feet'e (305 metre) kadar mesafeden canlı ölçümleri görüntüleyin.

İçindekiler

Job Link® System Manometre Probu
2 x AAA Pil
Pirinç bağlantı parçalı boru
Toplu boru
Gaz adaptörü
Statik basınç ucu
Kullanım kılavuzu
1 Yıl sınırlı garanti

Açıklama

JL3MN Job Link® System Manometre Probu, statik basınç veya gaz basıncı ölçümlerini doğrudan Fieldpiece Job Link uygulamasına 1000 feet'e (305 metre) kadar mesafeden gönderir.

Daha da fazlasını yapmak için iki JL3MN probu kullanın. Bağlı olmadıkları için, diferansiyel basınçları ölçmek için uzun hortumlara ihtiyacınız yoktur. Gerçek zamanlı dönüş statik, besleme statik ve toplam harici statik basıncı aynı anda ölçün ve görüntüleyin. Doğru statik basınç ölçümleri için statik basınç ucunuzu kısa borularla kullanın. 2 Job Link manometre ile aynı anda gerçek zamanlı giriş ve manifold basınçlarını ölçün.

Eller serbest kullanım için manometrenizi ekipmana monte edin. Güçlü döner mıknatıs, hortum çekildiğinde veya ekipman sarsıldığında bile sıkıca tutar. Anahtarı kaydırın ve uygulama, manometre probunuzu sistemin hangi tarafına yerleştireceğinizi hemen bilir.

Bakım

TEMİZLİK: Dış yüzeyi nemli bir bezle temizleyin. Deterjan veya çözücü kullanmayın. Bağlantı noktasına basınçlı hava uygulamayın.

PİLLER: LED yavaşça Kırmızı renkte yanıp söndüğünde, pillerin değiştirilmesi gerekir. Gücün KAPALI olduğundan emin olun. Sarı pil kapağındaki tek vidayı çıkarın. 2 adet AAA pil takın. Ayrıca Job Link uygulama araç yöneticisinde pil ömrünü de izleyebilirsiniz.

SENSÖR BAKIMI: Döküntü veya yabancı maddelerin dikenli uca girmesini önlemek için JL3MN'yi kullanılmadığı zamanlarda koruyucu bir kapakta saklayın. Probu maksimum spesifikasyonunun üzerinde basınçlandırmayın.

Hasarı önleyin, evaporatör veya ısı eşanjörünü barındıran bir plenuma körü körüne delik açmayın.
Manometrenin herhangi bir parçasını egzoz dumanı gibi sıcak yüzeylere koymayın. Bunu yapmak kişisel yaralanmaya, ekipman hasarına neden olabilir ve garantiyi geçersiz kılabilir.
11,6 psi'den fazla uygulamayın.

Özellikler

Minimum Cihaz Gereksinimi:
iOS® 7.0 veya Android™ 5.0 çalıştıran BLE 4.0 cihazları
(En son uyumluluk için www.fieldpiece.com)

Uyumlu Ortam: Kuru, aşındırıcı olmayan gaz

Basınç Portu: Esnek boru için boru konektörü (4,5 ila 8 mm ID)

Ölçü Birimleri: inWC, mmWC, mbar, psi, Pa

Doğruluk ve Aralıklar:
inWC: ±(%1,5 + 0,02) 0,00 ila ± 60,00;
mmWC: ±(%1,5 + 0,5) 0,0 ila ± 1500,0;
mbar: ±(%1,5 + 0,05) 0,00 ila ± 150,00;
psi: ±(%1,5 + 0,001) 0,000 ila ± 2,165;
Pa: ±(%1,5 + 5) 0 ila ± 14930

Maksimum Aşırı Yük Basıncı: 321,08 inWC (11,6 psi; 80,0 kPa)

Pil Tipi: 2 x AAA, NEDA 24A, IEC LR03

Pil Ömrü: 150 saat tipik alkalin. Pilin değiştirilmesi gerektiğinde LED yavaşça kırmızı renkte yanıp söner.

Otomatik Kapanma: 2 saat (APO devre dışı bırakılabilir)

Kablosuz Menzil: 1000 feet (305 metre) görüş hattı. Engeller mesafeyi etkiler.

Radyo Frekansı: 2,4 GHz

Çalışma Ortamı: -10°F ila 122°F (-23°C ila 50°C) <%75 bağıl nemde

Depolama Sıcaklığı: -10°F ila 140°F (-23°C ila 60°C) <%80 bağıl nemde (piller çıkarılmış halde)

Sıcaklık Katsayısı: 1,8°F başına (belirtilen doğruluk) x 0,1 (-10°F ila 64°F, 82°F ila 122°F), 1°C başına (-23°C ila 18°C, 28°C ila 50°C)

Ağırlık: 0,30 lbs (137 g)

ABD Patenti: www.fieldpiece.com/patents

Çalışma

AÇMAK/KAPATMAK için 1 saniye basın. Ölçümleri sıfırlamak için dokunun.

LED Renk Göstergeleri

Yeşil yavaş yanıp sönme: normal çalışma
Kırmızı yavaş yanıp sönme: pillerin değiştirilmesi gerekiyor

Besleme veya Dönüş Tarafı Anahtarı

Job Link® System uygulaması, her prob için hangi tarafı seçtiğinizi bilir. P1 veya P2'yi seçin ve sisteme uygun şekilde yerleştirin.

Statik Basınç

Statik basınç testi, ekipmanın fabrika spesifikasyonları dahilinde çalışıp çalışmadığını sağlar.

1. Ölçüm almadan önce herhangi bir boru/prob takılıyken ortam basıncındayken JL3MN'nizi sıfırlayın. 2 inWC'den düşük ölçümler için, en iyi doğruluk için sıfırlamadan sonraki 1 dakika içinde okuma alın.
2. Bir hava akışı akımında statik basıncı kontrol ederken birlikte verilen statik basınç ucunu kullanın.
   NOT: Statik problardaki kırmızı ok, akışın hava akışına doğru işaret etmelidir.
3. Filtre basıncı düşüşünüzü ölçmek için bir JL3MN'yi filtrenin önüne ve arkasına yerleştirin ( ).
4. Bobin basıncı düşüşünüzü ölçmek için bir JL3MN'yi bobinin önüne ve arkasına yerleştirin ( ).
5. Toplam harici statik basıncınızı ölçmek için bir JL3MN'yi ekipmanın giriş ve çıkış havasına yerleştirin ( ). TESP test konumlarını belirlemek için üreticiye danışın.
   NOT: Okuma alırken sıcaklığın gözle görülür şekilde değiştiği bir ortamdaysanız, her okumadan önce probu borudan ayırmanız ve ortam havasına göre SIFIRLAMANIZ tavsiye edilir.


Gaz Basıncı

Gaz basıncınızı kontrol ederek kaba çalıştırma veya ısı eşanjörünüzün aşırı ısınması gibi semptomları önleyin.

1. Hedef giriş ve çıkış yakıt veya gaz basınçları için üreticinin spesifikasyonuna bakın.
2. Fırına giden ana gaz besleme gücünü kapatın.
3. Ölçüm almadan önce boru takılıyken ortam basıncındayken JL3MN'nizi sıfırlayın.
4. Çıkış basıncı tapası vidasını çıkarın ve hortumun pirinç vida bağlantı parçasını gaz regülatörünün çıkış basıncı tapasına takın.


NOT:
Bazı basınç tapaları, bir insert vida yerine 5/16'' bir çıkıntıya sahiptir. Bu durumda, birlikte verilen 5/16'' adaptör borusunu kullanın. Tapa vidasını yaklaşık 1 tur gevşetin ve boruyu çıkıntının üzerine kaydırın.

6. Regülatöre yüksek veya düşük giriş basıncından şüpheleniyorsanız, JL3MN'yi giriş tapasına bağlayın.
7. Fırını çalıştırın ve ölçüm almaya başlayın.

Otomatik Kapanma (APO)

Prob 2 saat sonra otomatik olarak kapanacaktır. Kapatılana kadar APO'yu devre dışı bırakmak için, güç açıkken iki kez dokunun. LED kısaca kırmızı renkte yanıp sönecektir. APO'yu etkinleştirmek için, güç açıkken iki kez dokunun. LED kısaca kırmızı renkte parlayacaktır.
