Fieldpiece JL3PR - Mwongozo wa Probe ya Shinikizo ya Mfumo wa Job Link

Mwanzo wa Haraka

1. Sakinisha programu ya mfumo wa Fieldpiece Job Link® kwenye kifaa chako cha mkononi na ujiandikishe kwa akaunti ikiwa wewe ni mtumiaji mpya.
2. Ondoa skrubu moja ya kifuniko cha betri ya njano na usakinishe betri 2 x AAA.
3. Bonyeza kwa sekunde 1 ili kuwasha.
4. Fungua Vipimo katika programu ya Job Link® na uipendezeshe probe kwenye kidhibiti cha zana.
5. Tazama vipimo vya moja kwa moja kwenye kifaa chako cha mkononi hadi umbali wa futi 1000.

Kilicho Jumuishwa

Probe ya Shinikizo ya Mfumo wa Job Link®
2 x Gaskets za Kubadilisha
2 x Betri za AAA
Mwongozo wa Mtumiaji
Udhamini Mdogo wa Mwaka 1

Geuza kifaa cha kike kwa mkono ili kuunganisha na kukata. USITUMIE mwili wa plastiki kuongeza nguvu. Kufanya hivyo kunaweza kusababisha uharibifu, uvujaji, na kubatilisha udhamini.
Usitumie zaidi ya 800 psig.

Maelezo

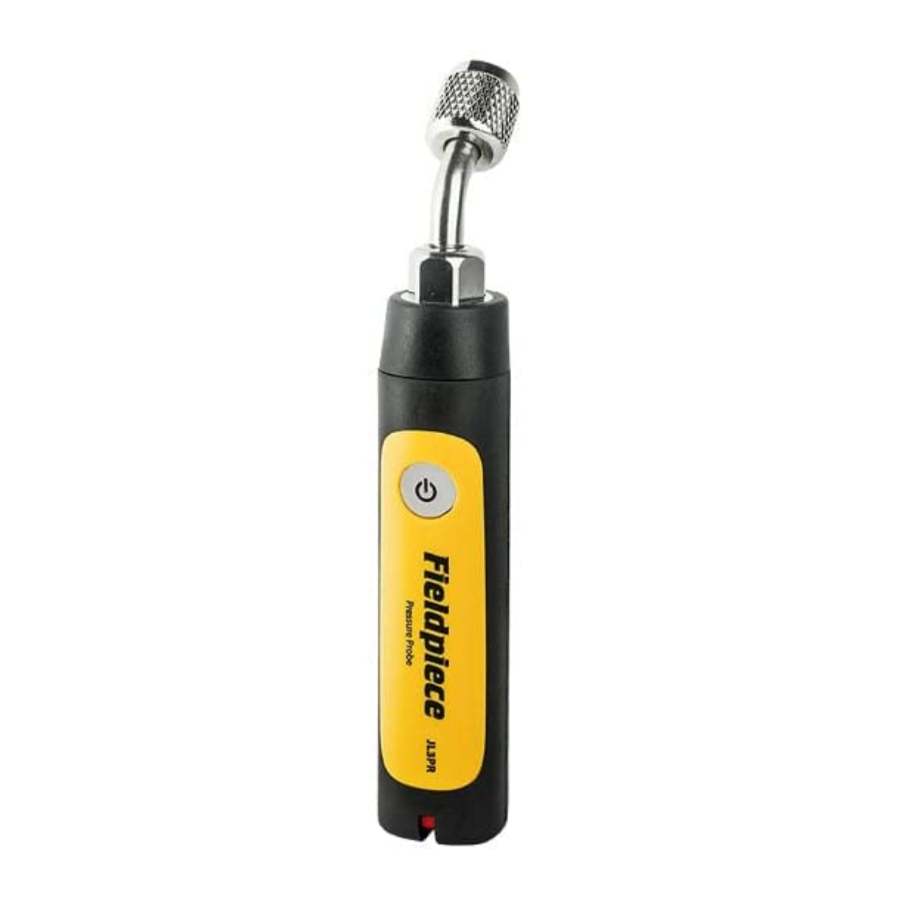

Probe ya Shinikizo ya Mfumo wa JL3PR Job Link® hutuma vipimo vya shinikizo visivyo na waya vya masafa marefu moja kwa moja kwenye programu ya simu ya mfumo wa Fieldpiece Job Link®.

Fikia kwa urahisi bandari za huduma katika nafasi finyu kwa kutumia kifaa cha pembe cha 1/4". Nyumba ya kinga ya mpira ni ya ergonomic na imara kwa matumizi ya kila siku.

Geuza swichi iwe nyekundu au bluu na programu inajua mara moja ni upande gani wa mfumo utaweka probe yako ya shinikizo.

Usawa kamili wa ukubwa na uwezo hukupa hasa unachohitaji ili kugundua mifumo siku baada ya siku haraka na kwa ujasiri.

Matengenezo

USAFI: Safisha nje kwa kitambaa kibichi. Usitumie sabuni au viyeyusho.

BETRI: Wakati LED inapepesa polepole Nyekundu, betri lazima zibadilishwe. Hakikisha umeme UMEZIMWA. Ondoa skrubu moja kutoka kwa kifuniko cha betri ya njano. Sakinisha betri 2 x AAA. Unaweza pia kufuatilia maisha ya betri katika kidhibiti cha zana cha programu ya Job Link®.

GASKET: Gasket nyeusi ya mpira ambayo hufunga probe ya shinikizo kwenye bandari ya huduma inaweza kuchakaa baada ya muda na kusababisha uvujaji. Hii hutokana na kukaza kupita kiasi au kuunganisha kwenye vifaa vya bandari ya huduma vilivyoharibiwa.

1. Tumia koleo la pua ya sindano au zana sawa ili kufungua kiondoa vali ya Schrader kutoka kwa gasket.
2. Ondoa na ubadilishe gasket iliyochakaa.
3. Rudisha kiondoa kwenye gasket.


Vipimo

Mahitaji ya Kima cha Chini ya Kifaa: Vifaa vya BLE 4.0 vinavyoendesha iOS® 7.0 au Android™ 5.0
(Upatanifu wa hivi karibuni katika www.fieldpiece.com)

Aina ya Sensor: Shinikizo la jamaa

Aina ya Kiunganishi: Kifaa cha kawaida cha 1/4" NPT cha kike (kilicho na pembe)

Kiwango cha Upimaji: 29" HgV hadi 580 psig, 74 cmHgV hadi 0 hadi 4000 kPa

Usahihi:
29" HgV hadi 0" HgV: ±0.2" HgV; 74 cmHgV hadi 0 cmHgV: ±1 cmHgV
0 hadi 200 psig: ±1 psig; 0 hadi 1378 kPa: ±7 kPa
200 hadi 580 psig: ±2 psig; 1378 hadi 4000 kPa: ±14 kPa

Shinikizo la Juu Zaidi la Kupakia: 800 psig (5500 kPa)

Aina ya Betri: 2 x AAA, NEDA 24A, IEC LR03

Muda wa Matumizi ya Betri: Saa 150 za kawaida za alkali. LED inapepesa nyekundu wakati uingizwaji wa betri unahitajika.

Zima Nguvu Kiotomatiki: Saa 2 (APO inaweza kuzimwa)

Kiwango Kisicho na Waya: Futi 1000 (mita 350) mstari wa kuona. Vizuizi huathiri umbali.

Marudio ya Redio: 2.4 GHz

Mazingira ya Uendeshaji: -4°F hadi 122°F (-20°C hadi 50°C) kwa <75% RH

Joto la Kuhifadhi: -4°F hadi 140°F (-20°C hadi 60°C), 0 hadi 80% RH (na betri zimeondolewa)

Kiwango cha Joto: 0.1 x (usahihi uliobainishwa) kwa kila 1.8°F

(-4°F hadi 64°F, 82°F hadi 122°F), kwa kila 1°C (-20°C hadi 18°C, 28°C hadi 50°C)

Uzito: 0.39 lbs (177 g)

Inayostahimili Maji: Imeundwa kwa IP55

Hataza ya Marekani: www.fieldpiece.com/patents

Uendeshaji

Bonyeza kwa sekunde 1 ili kuwasha/kuzima (ON/OFF).

Dalili za Rangi ya LED

Kupepesa polepole kijani: uendeshaji wa kawaida
Kupepesa polepole nyekundu: betri zinahitaji kubadilishwa

Swichi ya Upande wa Juu au Chini

Programu ya mfumo wa Job Link® inajua ni upande gani umechagua kwa kila probe. Chagua mstari wa Suction au mstari wa Liquid na uweke kwenye mfumo ipasavyo.

Uingiaji Data wa Mbali

(Uingiaji data utapatikana muda mfupi baada ya wakati wa uchapishaji. Tafuta masasisho.)

Tumia programu ya simu ya mfumo wa Job Link® kupanga JL3PR kuingia vipimo kuanzia wakati maalum wa siku kwa hadi siku 7.

Zima nguvu kiotomatiki huzima.

1. Hakikisha JL3PR imezimwa (OFF).
2. Fungua programu ya simu ya mfumo wa Job Link®.
3. Bonyeza kwa sekunde 5 ili kuingia modi ya uingiaji data. LED itang'aa kijani kibichi.
4. Weka vigezo vya uingiaji data wa probe ndani ya programu. LED itapepesa kijani wakati programu inatuma maagizo ya usanidi. LED itapepesa polepole bluu wakati inasubiri wakati uliopangwa wa kuanza utokee.
5. Weka JL3PR kwenye mfumo.
6. Wakati wakati uliopangwa wa kuanza umefikiwa, LED itapepesa polepole sana kijani kuonyesha uingiaji data umeanza.
7. Wakati muda uliopangwa umekamilika, LED inapepesa na kuzima (OFF).
8. Rudia hatua ya 1-3 na utumie programu kutoa kumbukumbu yako ya data kutoka kwa JL3PR.

Zima Nguvu Kiotomatiki (APO)

Probe ya shinikizo itazima kiotomatiki baada ya saa 2. Ili kuzima APO hadi kuzimwa, wakati nguvu imewashwa gusa mara mbili. LED itapepesa nyekundu kwa muda mfupi. Ili kuwezesha APO, wakati nguvu imewashwa gusa mara mbili. LED itang'aa nyekundu kwa muda mfupi.

Usawazishaji Kiotomatiki

Sawazisha JL3PR yako kiotomatiki kwa kuhakikisha sensor imefunguliwa kwa anga wakati unawasha probe.
