Fieldpiece JL3PR - Návod na použitie tlakovej sondy Job Link System

Rýchly štart

1. Nainštalujte si aplikáciu Fieldpiece Job Link® system do svojho mobilného zariadenia a zaregistrujte sa, ak ste nový používateľ.
2. Odstráňte jednu skrutku žltého krytu batérie a vložte 2 x AAA batérie.
3. Stlačte na 1 sekundu pre zapnutie.
4. Otvorte položku Measurements (Merania) v aplikácii Job Link® a pridajte sondu do správcu nástrojov medzi obľúbené.
5. Zobrazte živé merania na svojom mobilnom zariadení až do vzdialenosti 1000 stôp.

Čo je súčasťou balenia

Tlaková sonda Job Link® System
2 x náhradné tesnenia
2 x AAA batérie
Návod na obsluhu
1-ročná obmedzená záruka

Ručne otáčajte samičím konektorom na pripojenie a odpojenie. NEPOUŽÍVAJTE plastové telo na zvýšenie pákového efektu. Mohlo by dôjsť k poškodeniu, úniku a strate záruky.
Neprekračujte tlak 800 psig.

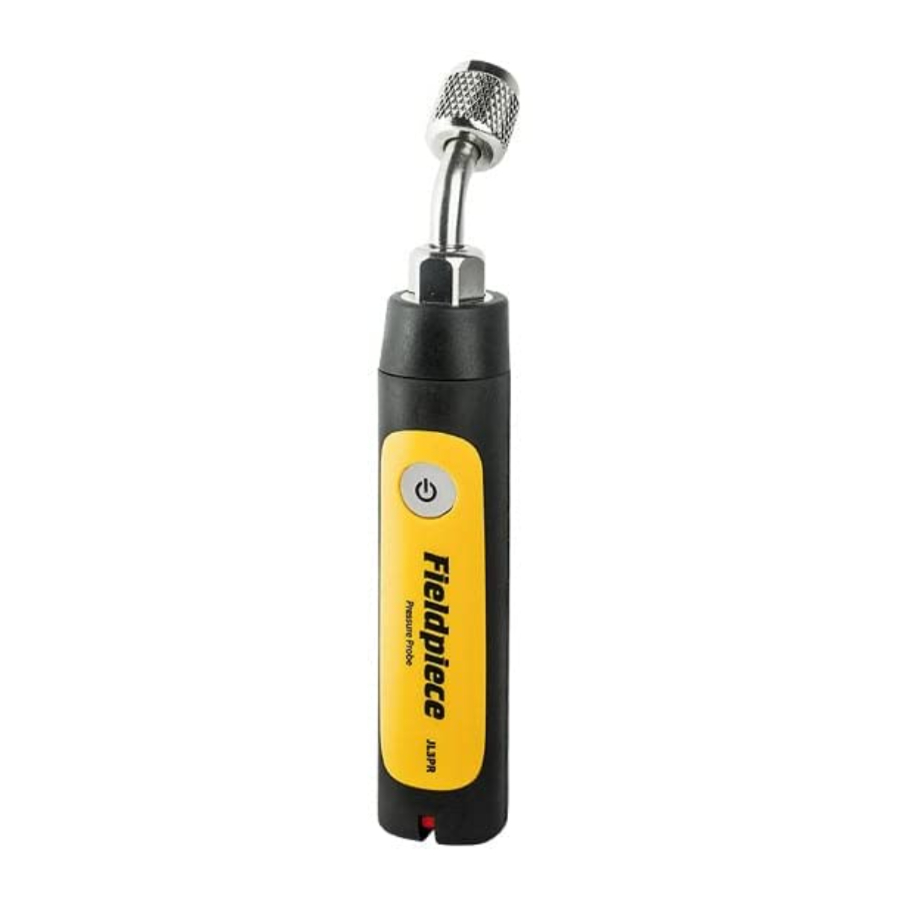

Popis

Tlaková sonda JL3PR Job Link® System odosiela bezdrôtové merania tlaku na veľké vzdialenosti priamo do mobilnej aplikácie Fieldpiece Job Link® system.

Ľahko dosiahnite na servisné porty v stiesnených priestoroch pomocou zahnutého 1/4" konektora. Pogumované ochranné puzdro je ergonomické a robustné pre každodenné použitie.

Prepnite prepínač na červenú alebo modrú farbu a aplikácia okamžite zistí, ktorú stranu systému sa chystáte umiestniť tlakovú sondu.

Dokonalá rovnováha medzi veľkosťou a schopnosťami vám dáva presne to, čo potrebujete na rýchlu a spoľahlivú diagnostiku systémov deň čo deň.

Údržba

ČISTENIE: Vyčistite vonkajšok vlhkou handričkou. Nepoužívajte čistiace prostriedky ani rozpúšťadlá.

BATÉRIE: Keď LED dióda pomaly bliká na červeno, batérie je potrebné vymeniť. Uistite sa, že je napájanie vypnuté (OFF). Odstráňte jednu skrutku zo žltého krytu batérie. Vložte 2 x AAA batérie. Životnosť batérie môžete sledovať aj v správcovi nástrojov aplikácie Job Link®.

TESNENIE: Čierne gumové tesnenie, ktoré utesňuje tlakovú sondu k servisnému portu, sa môže časom opotrebovať, čo môže spôsobiť netesnosť. Je to spôsobené nadmerným uťahovaním alebo pripojením k poškodeným konektorom servisného portu.

1. Použite kliešte s ihlovým nosom alebo podobný nástroj na odskrutkovanie stláčača Schraderovho ventilu z tesnenia.
2. Odstráňte a vymeňte opotrebované tesnenie.
3. Zaskrutkujte stláčač späť do tesnenia.


Špecifikácie

Minimálna požiadavka na zariadenie: Zariadenia BLE 4.0 so systémom iOS® 7.0 alebo Android™ 5.0
(Najnovšia kompatibilita na www.fieldpiece.com)

Typ senzora: Relatívny tlak

Typ konektora: Štandardný 1/4" NPT samičí kužeľový konektor (zahnutý)

Rozsah merania: 29" HgV až 580 psig, 74 cmHgV až 0 až 4000 kPa

Presnosť:
29" HgV až 0" HgV: ±0.2" HgV; 74 cmHgV až 0 cmHgV: ±1 cmHgV
0 až 200 psig: ±1 psig; 0 až 1378 kPa: ±7 kPa
200 až 580 psig: ±2 psig; 1378 až 4000 kPa: ±14 kPa

Maximálny pretlak: 800 psig (5500 kPa)

Typ batérie: 2 x AAA, NEDA 24A, IEC LR03

Životnosť batérie: 150 hodín typicky alkalické. LED dióda bliká na červeno, keď je potrebná výmena batérie.

Automatické vypnutie: 2 hodiny (APO je možné deaktivovať)

Bezdrôtový dosah: 1000 stôp (350 metrov) priama viditeľnosť. Prekážky ovplyvňujú vzdialenosť.

Rádiová frekvencia: 2.4 GHz

Prevádzkové prostredie: -4°F až 122°F (-20°C až 50°C) pri <75% RH

Skladovacia teplota: -4°F až 140°F (-20°C až 60°C), 0 až 80% RH (s vybratými batériami)

Teplotný koeficient: 0.1 x (špecifikovaná presnosť) na 1.8°F

(-4°F až 64°F, 82°F až 122°F), na 1°C (-20°C až 18°C, 28°C až 50°C)

Hmotnosť: 0.39 lbs (177 g)

Odolnosť voči vode: Navrhnuté podľa IP55

US Patent: www.fieldpiece.com/patents

Prevádzka

Stlačením na 1 sekundu zapnete/vypnete (ON/OFF).

Indikácie farieb LED diódy

Zelené pomalé blikanie: normálna prevádzka
Červené pomalé blikanie: batérie je potrebné vymeniť

Prepínač strany vysokého alebo nízkeho tlaku

Aplikácia Job Link® system vie, ktorú stranu ste vybrali pre každú sondu. Vyberte Suction (Sanie) alebo Liquid (Kvapalina) a umiestnite ju na systém príslušným spôsobom.

Vzdialené zaznamenávanie údajov

(Zaznamenávanie údajov bude k dispozícii krátko po vytlačení. Sledujte aktualizácie.)

Použite mobilnú aplikáciu Job Link® system na naprogramovanie JL3PR na zaznamenávanie meraní od určitého času dňa až na 7 dní.

Automatické vypnutie sa deaktivuje.

1. Uistite sa, že je JL3PR vypnutý (OFF).
2. Otvorte mobilnú aplikáciu Job Link® system.
3. Stlačte na 5 sekúnd pre vstup do režimu zaznamenávania údajov. LED dióda bude svietiť na zeleno.
4. Nastavte parametre zaznamenávania údajov sondy v aplikácii. LED dióda bude blikať na zeleno, zatiaľ čo aplikácia odosiela pokyny na nastavenie. LED dióda bude pomaly blikať na modro, keď čaká na naprogramovaný čas začiatku.
5. Umiestnite JL3PR na systém.
6. Keď sa dosiahne naprogramovaný čas začiatku, LED dióda bude veľmi pomaly blikať na zeleno, čo znamená, že sa začalo zaznamenávanie údajov.
7. Keď sa naprogramovaný rozsah skončí, LED dióda bliká a vypne sa (OFF).
8. Zopakujte kroky 1-3 a použite aplikáciu na extrahovanie záznamu údajov z JL3PR.

Automatické vypnutie (APO)

Tlaková sonda sa automaticky vypne po 2 hodinách. Ak chcete deaktivovať APO až do vypnutia, keď je napájanie zapnuté, dvakrát ťuknite na . LED dióda krátko blikne na červeno. Ak chcete povoliť APO, keď je napájanie zapnuté, dvakrát ťuknite na . LED dióda krátko zasvieti na červeno.

Automatická kalibrácia

Automaticky kalibrujte svoj JL3PR tak, že zabezpečíte, aby bol senzor otvorený do atmosféry, keď zapnete sondu.
