Fieldpiece JL3PR - Manualul sondei de presiune Job Link System

Pornire rapidă

1. Instalați aplicația Fieldpiece Job Link® system pe dispozitivul dvs. mobil și înregistrați-vă pentru un cont dacă sunteți un utilizator nou.
2. Scoateți singurul șurub al capacului galben al bateriei și instalați 2 baterii AAA.
3. Apăsați timp de 1 secundă pentru a porni.
4. Deschideți Măsurători în aplicația Job Link® și adăugați sonda la favorite în managerul de instrumente.
5. Vizualizați măsurătorile live pe dispozitivul dvs. mobil de la o distanță de până la 1000 de picioare.

Ce este inclus

Sondă de presiune Job Link® System
2 x Garnituri de schimb
2 x Baterii AAA
Manualul operatorului
Garanție limitată de 1 an

Rotiți manual fitingul mamă pentru a conecta și deconecta. NU utilizați corpul din plastic pentru a crește efectul de pârghie. Acest lucru poate cauza daune, scurgeri și poate anula garanția.
Nu aplicați mai mult de 800 psig.

Descriere

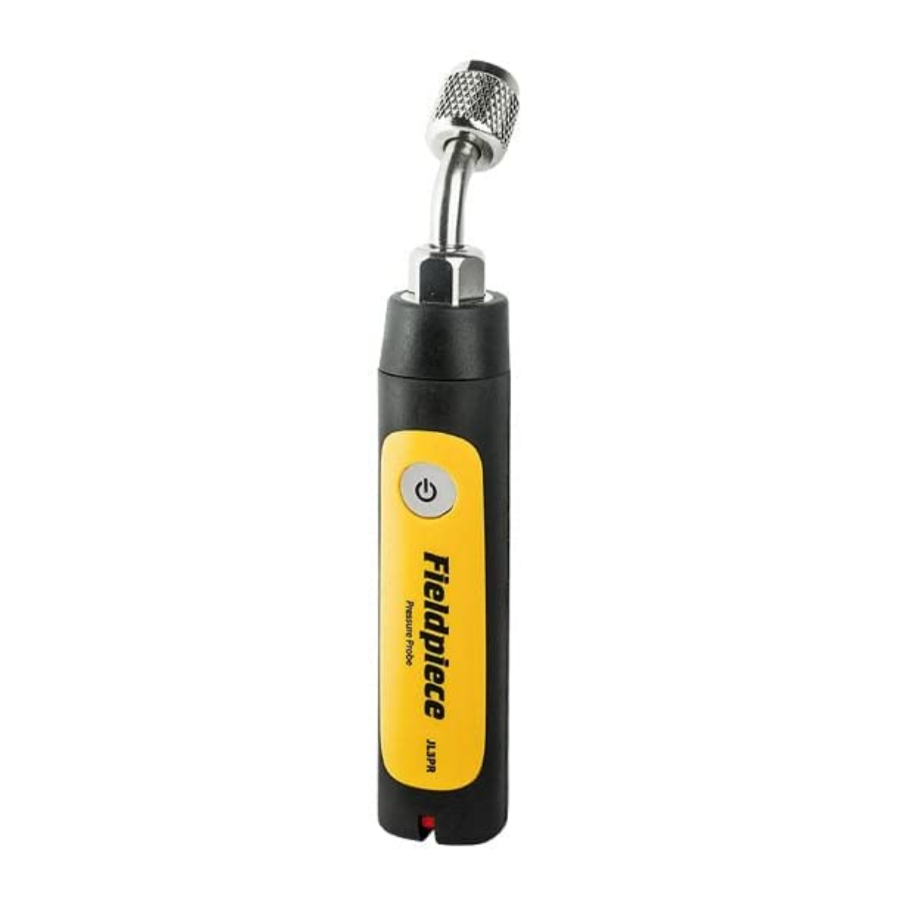

Sonda de presiune JL3PR Job Link® System trimite măsurători de presiune wireless pe rază lungă direct către aplicația mobilă Fieldpiece Job Link® system.

Accesați cu ușurință porturile de service în spații înguste folosind fitingul unghiular de 1/4". Carcasa de protecție cauciucată este atât ergonomică, cât și robustă pentru utilizarea zilnică.

Răsuciți comutatorul pe roșu sau albastru, iar aplicația știe imediat pe ce parte a sistemului veți plasa sonda de presiune.

Echilibrul perfect între dimensiune și capacitate vă oferă exact ceea ce aveți nevoie pentru a diagnostica sistemele zi de zi rapid și cu încredere.

Întreținere

CURĂȚARE: Curățați exteriorul cu o cârpă umedă. Nu utilizați detergenți sau solvenți.

BATERII: Când LED-ul clipește lent roșu, bateriile trebuie înlocuite. Asigurați-vă că alimentarea este OPRITĂ. Scoateți singurul șurub de pe capacul galben al bateriei. Instalați 2 baterii AAA. De asemenea, puteți monitoriza durata de viață a bateriei în managerul de instrumente al aplicației Job Link®.

GARNITURĂ: Garnitura de cauciuc neagră care etanșează sonda de presiune la portul de service se poate uza în timp, cauzând potențial o scurgere. Acest lucru rezultă din strângerea excesivă sau conectarea la fitinguri de port de service deteriorate.

1. Utilizați un clește cu vârfuri ascuțite sau un instrument similar pentru a deșuruba depresorul supapei Schrader de pe garnitură.
2. Scoateți și înlocuiți garnitura uzată.
3. Înșurubați depresorul înapoi în garnitură.


Specificații

Cerințe minime pentru dispozitiv: Dispozitive BLE 4.0 care rulează iOS® 7.0 sau Android™ 5.0
(Cea mai recentă compatibilitate la www.fieldpiece.com)

Tip senzor: Presiune relativă

Tip conector: Fiting standard flare mamă NPT de 1/4" (unghiular)

Interval de măsurare: 29" HgV până la 580 psig, 74 cmHgV până la 0 până la 4000 kPa

Precizie:
29" HgV până la 0" HgV: ±0,2" HgV; 74 cmHgV până la 0 cmHgV: ±1 cmHgV
0 până la 200 psig: ±1 psig; 0 până la 1378 kPa: ±7 kPa
200 până la 580 psig: ±2 psig; 1378 până la 4000 kPa: ±14 kPa

Presiune maximă de suprasarcină: 800 psig (5500 kPa)

Tip baterie: 2 x AAA, NEDA 24A, IEC LR03

Durata de viață a bateriei: 150 de ore tipic alcaline. LED-ul clipește roșu când este necesară înlocuirea bateriei.

Oprire automată: 2 ore (APO poate fi dezactivat)

Rază wireless: 1000 de picioare (350 de metri) în linie dreaptă. Obstacolele afectează distanța.

Frecvența radio: 2,4 GHz

Mediu de operare: -4°F până la 122°F (-20°C până la 50°C) la <75% RH

Temperatură de depozitare: -4°F până la 140°F (-20°C până la 60°C), 0 până la 80% RH (cu bateriile scoase)

Coeficient de temperatură: 0,1 x (precizia specificată) per 1,8°F

(-4°F până la 64°F, 82°F până la 122°F), per 1°C (-20°C până la 18°C, 28°C până la 50°C)

Greutate: 0,39 lbs (177 g)

Rezistent la apă: Proiectat conform IP55

Brevet SUA: www.fieldpiece.com/patents

Operare

Apăsați timp de 1 secundă pentru a porni/opri (ON/OFF).

Indicații de culoare LED

Clipire lentă verde: funcționare normală
Clipire lentă roșie: bateriile trebuie înlocuite

Comutator lateral înalt sau scăzut

Aplicația Job Link® system știe ce parte ați selectat pentru fiecare sondă. Selectați linia de Aspirație sau linia de Lichid și plasați-o corespunzător pe sistem.

Înregistrare de date la distanță

(Înregistrarea datelor va fi disponibilă la scurt timp după momentul tipăririi. Căutați actualizări.)

Utilizați aplicația mobilă Job Link® system pentru a programa JL3PR să înregistreze măsurători începând cu o anumită oră a zilei timp de până la 7 zile.

Oprirea automată este dezactivată.

1. Asigurați-vă că JL3PR este oprit (OFF).
2. Deschideți aplicația mobilă Job Link® system.
3. Apăsați timp de 5 secunde pentru a intra în modul de înregistrare a datelor. LED-ul va lumina verde continuu.
4. Configurați parametrii de înregistrare a datelor sondei în cadrul aplicației. LED-ul va clipi verde în timp ce aplicația trimite instrucțiuni de configurare. LED-ul va clipi lent albastru când așteaptă să apară ora de începere programată.
5. Așezați JL3PR pe sistem.
6. Când se atinge ora de începere programată, LED-ul va clipi foarte lent verde pentru a indica faptul că înregistrarea datelor a început.
7. Când intervalul programat s-a terminat, LED-ul clipește și se oprește (OFF).
8. Repetați pașii 1-3 și utilizați aplicația pentru a extrage jurnalul de date de pe JL3PR.

Oprire automată (APO)

Sonda de presiune se va opri automat după 2 ore. Pentru a dezactiva APO până la oprire (OFF), în timp ce alimentarea este pornită, atingeți de două ori. LED-ul va clipi scurt roșu. Pentru a activa APO, în timp ce alimentarea este pornită, atingeți de două ori. LED-ul va lumina scurt roșu.

Calibrare automată

Calibrați automat JL3PR asigurându-vă că senzorul este deschis la atmosferă când porniți (ON) sonda.
