Fieldpiece JL3PR - Job Link System Pressure Probe -käyttöohje

Pika-aloitus

1. Asenna Fieldpiece Job Link® -järjestelmän sovellus mobiililaitteeseesi ja rekisteröi tili, jos olet uusi käyttäjä.
2. Irrota keltainen paristokannen yksittäinen ruuvi ja asenna 2 x AAA-paristoa.
3. Käynnistä virta painamalla 1 sekunnin ajan.
4. Avaa Mittaukset Job Link® -sovelluksessa ja lisää anturi suosikkeihin työkaluhallinnassa.
5. Katso reaaliaikaisia mittauksia mobiililaitteellasi jopa 300 metrin etäisyydeltä.

Pakkauksen sisältö

Job Link® System Pressure Probe (Job Link® -järjestelmän paineanturi)
2 x vara-tiivisteet
2 x AAA-paristot
Käyttöohje
1 vuoden rajoitettu takuu

Kytke ja irrota naarasliitin kääntämällä sitä käsin. ÄLÄ käytä muovikoteloa vipuvoiman lisäämiseen. Se voi aiheuttaa vaurioita, vuotoja ja mitätöidä takuun.
Älä käytä yli 800 psig:tä.

Kuvaus

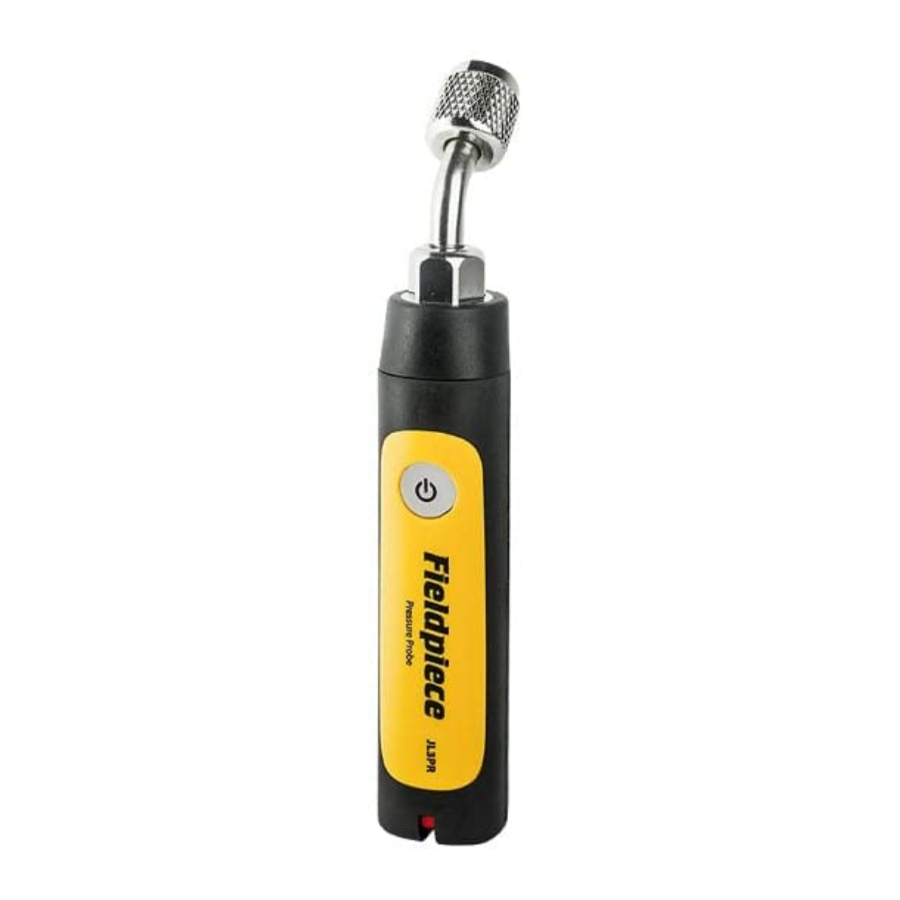

JL3PR Job Link® System Pressure Probe (JL3PR Job Link® -järjestelmän paineanturi) lähettää langattomasti pitkän kantaman painemittauksia suoraan Fieldpiece Job Link® -järjestelmän mobiilisovellukseen.

Pääset helposti käsiksi huoltoliitäntöihin ahtaissa tiloissa käyttämällä kulmallista 1/4" liitintä. Kumipäällysteinen suojakotelo on sekä ergonominen että kestävä päivittäiseen käyttöön.

Käännä kytkin punaiseksi tai siniseksi, ja sovellus tietää heti, kummalle puolelle järjestelmää olet sijoittamassa paineanturisi.

Täydellinen tasapaino koon ja suorituskyvyn välillä antaa sinulle juuri sen, mitä tarvitset järjestelmien diagnosointiin päivästä toiseen nopeasti ja luotettavasti.

Huolto

PUHDISTUS: Puhdista ulkopinta kostealla liinalla. Älä käytä pesuaineita tai liuottimia.

PARISTOT: Kun LED vilkkuu hitaasti punaisena, paristot on vaihdettava. Varmista, että virta on pois päältä (OFF). Irrota keltainen paristokannen yksittäinen ruuvi. Asenna 2 x AAA-paristoa. Voit myös seurata akun kestoa Job Link® -sovelluksen työkaluhallinnassa.

TIIVISTE: Musta kumitiiviste, joka tiivistää paineanturin huoltoliitäntään, voi kulua ajan myötä ja mahdollisesti aiheuttaa vuodon. Tämä johtuu liiallisesta kiristämisestä tai liittämisestä vaurioituneisiin huoltoliitäntöihin.

1. Käytä neulakärkipihdejä tai vastaavaa työkalua irrottaaksesi Schrader-venttiilin painimen tiivisteestä.
2. Irrota ja vaihda kulunut tiiviste.
3. Kierrä painin takaisin tiivisteeseen.


Tekniset tiedot

Laitteen vähimmäisvaatimukset: BLE 4.0 -laitteet, joissa on iOS® 7.0 tai Android™ 5.0
(Uusin yhteensopivuus osoitteessa www.fieldpiece.com)

Anturin tyyppi: Suhteellinen paine

Liitintyyppi: Standardi 1/4" NPT -naarasflareliitin (kulmikas)

Mittausalue: 29" HgV - 580 psig, 74 cmHgV - 0 - 4000 kPa

Tarkkuus:
29" HgV - 0" HgV: ±0.2" HgV; 74 cmHgV - 0 cmHgV: ±1 cmHgV
0 - 200 psig: ±1 psig; 0 - 1378 kPa: ±7 kPa
200 - 580 psig: ±2 psig; 1378 - 4000 kPa: ±14 kPa

Suurin ylikuormituspaine: 800 psig (5500 kPa)

Paristotyyppi: 2 x AAA, NEDA 24A, IEC LR03

Pariston kesto: 150 tuntia tyypillisellä alkaliparistolla. LED vilkkuu punaisena, kun paristot on vaihdettava.

Automaattinen virrankatkaisu: 2 tuntia (APO voidaan poistaa käytöstä)

Langaton kantama: 300 metriä suora näköyhteys. Esteet vaikuttavat etäisyyteen.

Radiotaajuus: 2.4 GHz

Käyttöympäristö: -4°F - 122°F (-20°C - 50°C) alle 75 % RH

Varastointilämpötila: -4°F - 140°F (-20°C - 60°C), 0 - 80 % RH (paristot irrotettuina)

Lämpötilakerroin: 0.1 x (määritetty tarkkuus) per 1.8°F

(-4°F - 64°F, 82°F - 122°F), per 1°C (-20°C - 18°C, 28°C - 50°C)

Paino: 0.39 lbs (177 g)

Vedenkestävä: Suunniteltu IP55-standardin mukaan

US Patent: www.fieldpiece.com/patents

Käyttö

Paina 1 sekunnin ajan kytkeäksesi virran päälle/pois (ON/OFF).

LED-värien merkitykset

Vihreä hidas vilkku: normaali toiminta
Punainen hidas vilkku: paristot on vaihdettava

Korkea- tai matalapainepuolen kytkin

Job Link® -järjestelmän sovellus tietää, kumman puolen olet valinnut kullekin anturille. Valitse Imulinja tai Nestelinja ja aseta se järjestelmään asianmukaisesti.

Etädatan kirjaaminen

(Datan kirjaaminen on saatavilla pian painamisen jälkeen. Tarkista päivitykset.)

Käytä Job Link® -järjestelmän mobiilisovellusta ohjelmoidaksesi JL3PR:n kirjaamaan mittauksia alkaen tiettynä kellonaikana jopa 7 päivän ajan.

Automaattinen virrankatkaisu poistuu käytöstä.

1. Varmista, että JL3PR on kytketty pois päältä (OFF).
2. Avaa Job Link® -järjestelmän mobiilisovellus.
3. Paina 5 sekunnin ajan siirtyäksesi datan kirjaustilaan. LED palaa vihreänä.
4. Aseta anturin datan kirjausparametrit sovelluksessa. LED vilkkuu vihreänä, kun sovellus lähettää asennusohjeita. LED vilkkuu hitaasti sinisenä odottaessaan ohjelmoitua alkamisaikaa.
5. Aseta JL3PR järjestelmään.
6. Kun ohjelmoitu alkamisaika on saavutettu, LED vilkkuu hyvin hitaasti vihreänä osoittaen, että datan kirjaaminen on alkanut.
7. Kun ohjelmoitu aika on kulunut, LED vilkkuu ja virta katkeaa (OFF).
8. Toista vaiheet 1-3 ja käytä sovellusta poimiaksesi datalokisi JL3PR:stä.

Automaattinen virrankatkaisu (APO)

Paineanturi sammuu automaattisesti 2 tunnin kuluttua. Jos haluat poistaa APO:n käytöstä, kunnes virta katkaistaan, napauta kahdesti virran ollessa päällä. LED vilkkuu lyhyesti punaisena. Jos haluat ottaa APO:n käyttöön, napauta kahdesti virran ollessa päällä. LED palaa lyhyesti punaisena.

Automaattinen kalibrointi

Kalibroi JL3PR automaattisesti varmistamalla, että anturi on avoinna ilmakehään, kun kytket anturin virran päälle (ON).
