Retevis RA685 - Radiopuhelimen käyttöohje

Sisältö

OMINAISUUDET

  1. Taajuusalue: 144-146MHZ(RX/TX) 430-440MHZ(RX/TX)
  2. Kaksitaajuus, kaksoisnäyttö, kaksoisvalmiustila, U/V-taajuusalueen releen taajuusalueiden välinen lähetys ja vastaanotto, kätevä käyttäjille verkon asettamiseen milloin tahansa.
  3. Korkea, keskitaso ja alhainen tehonvaihto vastaamaan käyttäjien tehontarpeita eri etäisyyksillä, energiatehokkaampi ja virtaa säästävämpi
  4. Jopa 128 muistikanavaa taajuuden ja muiden erilaisten tietojen ohjelmointiin
  5. Useita näyttötiloja, kuten kanavan numero, taajuus, kanavan taajuus, kanavan nimi jne.
  6. CTCSS/DCS, DTMF-signalointi, hylkää tarpeettomat puhelut muilta asemilta
  7. Häntä-ääni eliminoidaan välttämään kaiuttimesta tuleva iskuääni puhelun päätyttyä
  8. VOX-ääniaktivoitu lähetys, PTT-painiketta ei tarvitse painaa puhuaksesi normaalisti
  9. Hätähälytys, ANI-tunnistus ja muut toiminnot DTMF:n kautta
  10. DTMF, CTCSS (60.0 -259.9 HZ), DCS-signaloinnin koodekkitoiminto
  11. 8 askeltaajuuden valintaa (2.5K, 5.0K, 6.25K, 10.0K, 12.5K, 20.0K, 25.0K, 50.0K)
  12. Automaattinen virransäästötoiminto pidentää akun käyttöikää
  13. SOS-hätähälytystoiminto
  14. Tietokoneohjelmointitoiminto
  15. Laaja/kapea kaista (25KHz/12.5KHz) valintatoiminto
  16. Digitaalinen FM-radio (vastaanotto 65-108MHz)
  17. Näppäimistön numeroiden suora valinta valikkokohteille, lähetys- ja vastaanottotaajuus voidaan syöttää manuaalisesti
  18. Vahva taskulampun valaistustoiminto
  19. Taajuuden testitoiminto, kopioi muiden laitteiden taajuus milloin tahansa
  20. USB-lataustoiminto, voit käyttää USB-latauskaapelia lataamiseen
  21. Erityinen CTCSS/DCS (taajuushyppelytoiminto)

Pakkauksen sisällön tarkistaminen

Laatikko sisältää seuraavat tuotteet. Jos tuotteita puuttuu tai ne ovat vaurioituneet, ota yhteyttä jälleenmyyjään, josta ostit tuotteen.

Artikkeli Määrä Artikkeli Määrä
Päälaite 1 Latausalusta 1
Akku 1 Vyöklipsi 1
Antenni 1 Käyttöohje 1
Hihna 1

Huomautus: Antenni vaihtelee taajuusalueen mukaan. Katso antennin taajuusalue antennin pohjassa olevasta värirengasmerkinnästä. Jos merkintä ei osoita taajuusaluetta, katso päälaiteetiketissä olevaa tiettyä taajuusaluetta.

Tutustu tähän laitteeseen

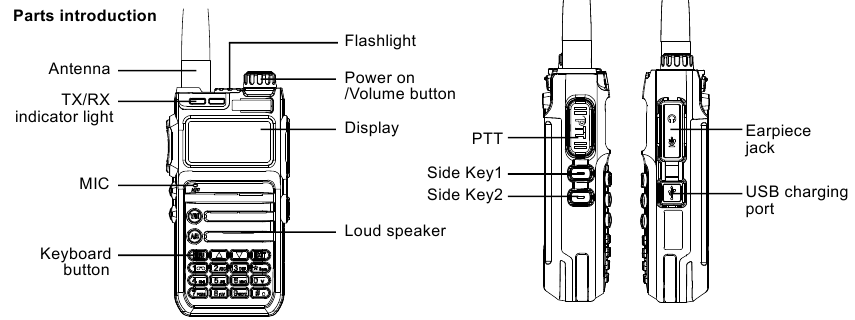

Tutustu tähän laitteeseen

Tilailmaisin

Tilan kuvakkeet
Tilan kuvakkeet

Nro. Kuvake Tuotteen tila
1 Kanavan voimakkuuden ilmaisin, mitä enemmän numeroita, sitä vahvempi signaali
2 Nykyinen lähetysteho on suuri teho (pisimmällä tiedonsiirtoetäisyydellä, suurin virrankulutus);
Nykyinen lähetysteho on keskitaso (enemmän virransäästöä, suhteellisen kohtuullinen tiedonsiirtoetäisyys);
Nykyinen lähetysteho on alhainen (eniten virransäästöä, suhteellisen lyhyt etäisyys)
3 Kun sivusävykytkin on asetettu näppäinsivusävyyn/näppäin + ID/ID, tämä symboli tulee näkyviin
4 Tämä symboli osoittaa, että nykyinen alisävy on digitaalinen alisävy
Tämä symboli osoittaa, että nykyinen alisävy on analoginen alisävy
5 Kun tämä symboli näkyy taajuustilassa, se tarkoittaa, että lähetystaajuus on vastaanottotaajuus plus taajuusero. Taajuusero on asetettu valikossa 26
Kun tämä symboli näkyy taajuustilassa, se tarkoittaa, että lähetystaajuus on vastaanottotaajuus miinus taajuusero. Taajuusero on asetettu valikossa 26
6 Tämän symbolin ilmestyminen osoittaa, että kaksoistaajuusvalmiustila on päällä ja se on kaksoisvalmiustilassa. Sitä voidaan tarkkailla näytöllä näkyvien kahden taajuusalueen taajuuspisteissä
7 Symboli tulee näkyviin, kun näppäimistö on lukittu; avaa lukitus painamalla pitkään [#]-näppäintä, ja symboli katoaa
8 Osoittaa, että ääniaktivoitu lähetystoiminto on aktivoitu, ja lähetys alkaa, kun mikrofonin äänenpainetaso saavuttaa asetetun arvon
9 Vastaanotto- ja lähetystaajuuden inversio taajuustilassa/kanavatilassa
10 Tämä symboli tulee näkyviin, kun kanava toimii kapeakaistatilassa
11 Näyttää akun nykyisen jäljellä olevan virran; mitä enemmän palkkeja, sitä enemmän akun virtaa
12 A/B-kaistan osoitin, joka osoittaa nykyisen toimintataajuuden tai toimintakanavan
13 Aranbic No. Digitaalinen kanavatila, A-kaistan kanavan numero
14 Aranbic No. Digitaalinen In-kanavatila, B-kaistan kanavan numero

LED-merkkivalo

Tämä laite on varustettu LED-merkkivaloilla, joiden avulla voit helposti ymmärtää laitteen nykyisen toimintatilan.

Merkkivalon tila Alkuperäinen tila
Tasainen punainen valo Lähetys
Tasainen vihreä valo Vastaanotto

Valmistelu ennen käyttöä

Antennin asentaminen

  1. Sammuta radiopuhelin ja aseta antennin kierteinen pää pääyksikön yläosassa olevaan antenniporttiin.

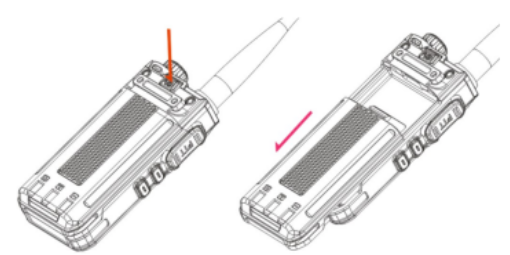

    Antennin asentaminen - Vaihe 1
  2. Kiristä antenni myötäpäivään.
    Kun irrotat antennin, kierrä sitä vastapäivään irrottaaksesi sen. Älä ravista laitetta antennin yläosalla, muuten se heikentää laitteen antennin toimintakykyä ja käyttöikää.

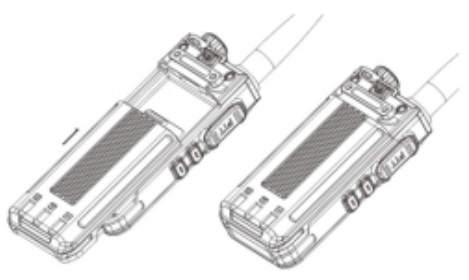

    Antennin asentaminen - Vaihe 2

Akun asentaminen

  1. Kohdista akku radiopuhelimen takana olevan akun kiinnikkeen kanssa.
  2. Paina akku voimakkaasti radiopuhelimeen ja liu'uta akkua ylöspäin, kunnes lukituslevy lukittuu oikeaan asentoon. Jos sinun on irrotettava akku, sammuta radiopuhelin. Paina akun lukkoa avattuun asentoon ja pidä sitä painettuna, liu'uta sitten akkua alas ja pois akun kiinnikkeestä.

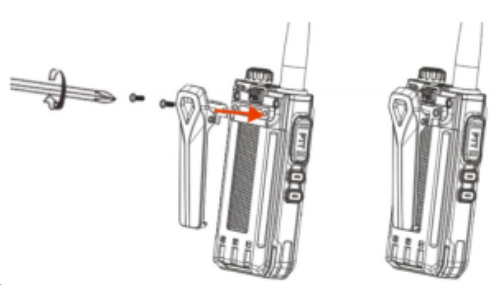

Vyöklipsin asentaminen
Kohdista vyöklipsin kaksi ruuvinreikää akun yläpuolella olevien ruuvinreikien kanssa, asenna ja kiristä ruuvit.
Jos sinun on irrotettava vyöklipsi, löysää ja irrota ruuvit vyöklipsistä.
Vyöklipsin asentaminen

Ulkoisen kuulokkeen/mikrofonin asentaminen (valinnainen ostos erikseen)

  1. Avaa kuulokekansi.
  2. Aseta kuulokeliitin kuulokeliitäntään. Kun sinun ei tarvitse käyttää kuulokkeita, vedä kuulokeliitin ulos kuulokereiästä ja aseta kuulokekansi päälle. Kun yleiskäyttöliittymää ei käytetä, aseta pölysuoja päälle.

warningHuomio:

  • Käytä lataamiseen yrityksemme nimeämää latauslaitetta. Kun lataat koko laitetta, on suositeltavaa sammuttaa radiopuhelin ensin.
  • Kansainvälisen siviili-ilmailujärjestön (IATA) "Vaarallisten aineiden turvallisen lentokuljetuksen tekniset määräykset" vuoden 2016 uusien vaatimusten mukaan litiumioniakkujen (kennojen) lataustila lentokuljetuksessa ei saa ylittää 30 % niiden nimelliskapasiteetista. Siksi ensimmäisellä kerralla, kun akkua käytetään pääyksikön kanssa, kuuluu akun alhaisen varauksen varoitus äänikehotteella "please charge" ("lataa"). Ilmiö, lataa akku ennen käyttöä.
  • Kun akkua ladataan laturissa, punainen valo saattaa vilkkua jatkuvasti. Tämä on laturin suorittama esilatausprosessi akun suojaamiseksi, kun akun virta on liian alhainen. Se on normaali ilmiö. Yleensä se voi muuttua punaiseksi 30 sekunnin kuluttua. Normaali lataustila, kun valo palaa.

Radiopuhelimen lataaminen

Kun käytät päätelaitetta ensimmäistä kertaa, saattaa näkyviin tulla alhaisen akun varoitus. Lataa akku ennen päätelaitteen käyttöä. Toimi seuraavasti:

  1. Aseta virtalähteen liitäntä latausalustan takana olevaan liittimeen.
  2. Aseta virtalähteen pistoke pistorasiaan.
  3. Aseta akku lataustelineeseen.
  4. Tarkkaile latausalustan LED-merkkivaloa ymmärtääksesi nykyisen lataustilan, kuten alla olevassa taulukossa on esitetty.
Latauksen merkkivalo näyttää Nykyinen lataustila
Punainen valo vilkkuu Akun jännite on liian alhainen
Punainen valo palaa Ladataan
Vihreä valo palaa Lataus on valmis

Tarkista akku
Tämän toiminnon avulla voit selvittää akun nykyisen jännitteen ja jäljellä olevan virran.
Paina pitkään -näppäintä näyttääksesi nykyisen jännitteen.
Akun nykyinen varaustaso näkyy näytön oikeassa yläkulmassa, ja akkukuvake on seuraava:

Akkukuvake Akun varaustaso
Akku täynnä Korkea
Akku puoliksi täynnä Keskitaso
Akku vähissä Matala
Akku on loppu Riittämätön

Perustoiminnot

Nupit, kytkimet, painikkeet Ohjeet
Virta-/äänenvoimakkuuskytkin
  • Virta päälle/pois: Kytke radio päälle kääntämällä [Virta/äänenvoimakkuuskytkin] -nuppia myötäpäivään ja säädä äänenvoimakkuus maksimiin.
  • Säädä äänenvoimakkuus minimiin kääntämällä [Virta/äänenvoimakkuuskytkin] -nuppia vastapäivään, kunnes radio sammuu.
  • Jos puheohjaustoiminto on käytössä, käynnistysääni lähetetään.
Valitse kanava Kanava on kanava, jonka kautta signaali lähetetään. Kun virta on kytketty päälle, paina [V/M] -näppäintä vaihtaaksesi kanavatilaan, paina [/] valitaksesi kanavan, ja kanavan numero näkyy näytön oikealla puolella. Jos kanavan lähetystoiminto on käytössä, radiopuhelin lähettää nykyisen kanavatilan.
PTT-painikkeen puhelu
  • Kanavatila puhelun aloittamiseksi: Kun olet valinnut kanavan, aloita puhelu nykyiselle kanavalle painamalla ja pitämällä painettuna [PTT] -näppäintä. Puhu mikrofoniin normaalilla äänellä. Kun puhelu aloitetaan, punainen LED-valo palaa aina.
  • Syötä taajuus manuaalisesti puhelun aloittamiseksi: Paina [V/M] -näppäintä vaihtaaksesi taajuustilaan, syötä taajuus sallitulla alueella ja pidä [PTT] -näppäintä painettuna aloittaaksesi puhelun nykyiselle kanavalle. Puhu mikrofoniin normaalilla äänellä. Kun puhelu aloitetaan, punainen LED-valo palaa aina.
  • Puhelun vastaanottaminen: Kun olet vapauttanut [PTT] -näppäimen, voit vastata siihen ilman mitään toimenpiteitä. Kun vastaanotat puhelun, vihreä LED-valo palaa aina. Parhaan vastaanottoäänenvoimakkuuden varmistamiseksi pidä mikrofonin ja suun välinen etäisyys 2,5 cm ~ 5 cm, kun lähetät.
Sivunäppäin 1 Sivunäppäimissä on kaksi tilaa: lyhyt painallus ja pitkä painallus, ja seuraavat toiminnot voidaan valita: pois, taskulamppu, hälytys, radio, NOAA-sääennuste, valvonta ja skannaus.
Pois (pois): Ei toimintoa Taskulampputoiminto: Kytke taskulampputoiminto päälle painamalla lyhyesti [SK1] -näppäintä, jolloin taskulampun valo palaa aina; sammuta taskulampputoiminto painamalla [SK1] -näppäintä uudelleen lyhyesti. Jos päätät käyttää taskulampputoimintoa valikkotilassa, kytke taskulamppu päälle painamalla [SK1] -näppäintä lyhyesti ensimmäisen kerran, paina toista taskulamppua lyhyesti pitääksesi sen vilkkumassa ja sammuta taskulamppu painamalla kolme kertaa lyhyesti.
Hälytys (hälytys): SOS-hätähälytystoiminto: Kytke hälytystoiminto päälle painamalla lyhyesti [SK1] -näppäintä. Tällöin vihreä merkkivalo ja punainen merkkivalo vilkkuvat samanaikaisesti. Vapauta hälytys painamalla [SK1] -näppäintä uudelleen lyhyesti.
Radio (radio): Kytke radiotoiminto päälle painamalla lyhyesti [SK1] -näppäintä ja sammuta radio painamalla [SK1] -näppäintä uudelleen lyhyesti. Radioaallonpituus voidaan syöttää näppäimistön kautta tai napauttaa "#" -näppäintä etsiäksesi radioasemia automaattisesti. Radiotilassa voit vaihtaa 65-75/76-108 MHz:n taajuusalueen välillä painamalla [EXIT] -näppäintä. NOAA-sääennuste: Kytke NOAA-toiminto päälle painamalla lyhyesti [SK1] -näppäintä ja sammuta NOAA-toiminto painamalla [SK1] -näppäintä uudelleen lyhyesti. Valitse kanava painamalla ylä- ja alanuolinäppäimiä: 10 kanavaa valittavana: katso lisätietoja liitteestä 1
Valvontatoiminto: (valvontatoiminto:) Kytke valvontatoiminto päälle painamalla lyhyesti [SK1] -näppäintä ja peruuta valvonta vapauttamalla [SK1] -näppäin.
Pyyhkäisy (pyyhkäisy): Kytke pyyhkäisytoiminto päälle painamalla lyhyesti [SK1] -näppäintä ja mittaa suoraan muiden laitteiden taajuus.
Sivunäppäin 2 Samalla sivunäppäimellä SK1 on lyhyt painallus ja pitkä painallustoiminto valittavana
V/M-näppäin Taajuustilan tai kanavatilan vaihto.
  • Taajuustila: Syötä taajuus manuaalisesti. Kanavatila: Valitse kanava painamalla [].
A/B-näppäin A/B ylemmän ja alemman taajuusalueen kytkinvalinta. Paina PTT-painiketta lähettääksesi taajuusalueella, johon osoitin osoittaa.
Näppäimistön lukitus ja avaus Manuaalinen lukitus: Lukitse radiopuhelin painamalla # -näppäintä pitkään.
Automaattinen lukitus: Kun automaattinen näppäimistön lukitus on kytketty päälle, automaattinen lukitus viivästyy 10 sekuntia, kun painikkeita ja nuppeja ei käytetä.
Avaa lukitus (avaa lukitus): Avaa näppäimistön lukitus painamalla # -näppäintä pitkään.

Toiminnon kuvaus

Valikkoasetukset
Voit siirtyä "Valikkoasetuksiin" (Menu Settings) päätteen valikkopainikkeen kautta asettaaksesi joitain yleisiä toimintoja. Tarkemmat ohjeet ja toimintatavat ovat seuraavat:

Valikkonumeron näyttömerkit Päätason valikko Toisen tason valikon näyttömerkit Toisen tason valikon asetusten kuvaus
0 Squelch (Kohinasalpa) 0,...,9 Kohinasalvan taso, mitä alhaisempi taso, sitä helpompi on häiritä, mitä korkeampi taso, sitä huonompi herkkyys, oletusarvo on 3.
1 Step (Askel) 2.5KHz Taajuustilassa paina -näppäintä muuttaaksesi taajuuden askelarvoa, arvoalue on 2.5~50KHz
5.0KHz
6.25KHz
10.00KHz
12.50KHz
20.0KHz
25.0KHz
50.0KHz
2 Tx Power (Lähetysteho) High (Korkea) Korkea teho
Middle (Keskitaso) Keskitaso teho
Low (Matala) Matala teho
3 Power save (Virransäästö) OFF (Pois) Virransäästötilan poiskytkeminen
ON (Päällä) Virransäästötilan päällekytkeminen
4 Vox Level (Vox-taso) OFF (Pois) Ääniohjauksen poiskytkeminen
1,2,... 10 Ääniohjauksen tason voimakkuuden käynnistäminen, arvoalue
5 Bandwidth (Kaistanleveys) Wide (Leveä) Leveä kaista käytössä
Narrow (Kapea) Kapea kaista käytössä
6 Backlight (Taustavalo) Bright (Kirkas) Taustavalo on aina päällä
5Sec, 10Sec,... 60Sec Automaattinen taustavalon viiveaika, arvoalue on 5~60 sekuntia
7 Menu Exit Time (Valikosta poistumisaika) 5Sec, 10Sec,... 60Sec Valikosta poistumisaika, arvoalue on 5~60 sekuntia
8 Dual Standby (Kaksoisvalmiustila) OFF (Pois) OFF (Pois)
ON (Päällä) ON (Päällä)
9 Beep Prompt (Äänimerkki) OFF (Pois) OFF (Pois)
ON (Päällä) ON (Päällä)
10 VOICE (ÄÄNI) OFF (Pois) OFF (Pois)
ON (Päällä) ON (Päällä)
11 Tx over time (Lähetysaika) OFF (Pois) Pidä PTT-painiketta painettuna jatkaaksesi lähetystä
15,30,...600 Arvoalue 15~600, askelarvo 15
12 Rx DCS OFF (Pois) NO DCS (Ei DCS:ää)
D023N,...,D754I DCS:n vakiosekvenssi
13 Rx CTCSS OFF (Pois) NO CTCSS (Ei CTCSS:ää)
67.0HZ,...,254.1HZ Simuloi vakiomallista mykistystä, samalla voit kirjoittaa suoraan vakiomallisen tai ei-vakiomallisen analogisen mykistyksen näppäimistön kautta
14 Tx DCS OFF (Pois) NO DCS (Ei DCS:ää)
D023N,...,D754I DCS:n vakiosekvenssi
15 Tx CTCSS OFF (Pois) NO CTCSS (Ei CTCSS:ää)
67.0HZ,...,254.1HZ Simuloi vakiomallista mykistystä, samalla voit kirjoittaa suoraan vakiomallisen tai ei-vakiomallisen analogisen mykistyksen näppäimistön kautta
16 DTMFST OFF (Pois) OFF (Pois)
DT-ST DT-ST
ANI-ST ANI-ST
DT+ANI DT+ANI
17 TONE (ÄÄNI) 1000hz, 1450hz, 1750hz, 2100hz Toistimen aktivointiääni
18 S-CODE g 1,2...,15 Tarvittaessa lähetä tämä tietoryhmä (tietokoodit voidaan kirjoittaa vain taajuuden kirjoitusohjelmistolla)
19 Scan Mode (Skannaustila) TO Time Scan (Aikaskannaus)
CO Carrier Scan (Kantataajuuden skannaus)
SE Search Scan (Hakuskannaus)
20 PTT-ID OFF (Pois) Älä lähetä tunnistekoodia painamalla PTT-painiketta
BOT Lähetä tunnistekoodi painamalla PTT-painiketta (tunnistekoodi asetetaan taajuuden kirjoitusohjelmistolla)
EOT Vapauta PTT-painike lähettääksesi tunnistekoodin
BOTH (Molemmat) Tunnistekoodi lähetetään, kun painat ja vapautat PTT-painiketta
21 MDF-A Frequency (Taajuus) A-segmentin kanavatilassa kanava näyttää taajuuden
Name (Nimi) A-segmentin kanavatilassa kanava näyttää kanavan nimen (tarkka nimi asetetaan taajuuden kirjoitusohjelmistossa)
22 MDF-B Frequency (Taajuus) B-kaista on kanavatilassa, kanava näyttää taajuuden
Name (Nimi) B-segmentin kanavatilassa kanava näyttää kanavan nimen (tarkka nimi asetetaan taajuuden kirjoitusohjelmistossa)
23 Busy Lockout (Varattu lukitus) OFF (Pois) Kanava on varattu ja lähetys on sallittu
ON (Päällä) Kanava on varattu ja lähetys on kielletty
24 Key Auto Lock (Näppäinlukko) OFF (Pois) Automaattisen näppäimistölukon poiskytkeminen
ON (Päällä) Näppäimistön automaattisen lukitustoiminnon päällekytkeminen
25 Direction (Suunta) None (Ei mitään) Taajuustilassa lähetystaajuuden ja vastaanottotaajuuden välillä ei ole taajuuseroa
Plus (Plus) Taajuustilassa lähetystaajuus on yhtä suuri kuin vastaanottotaajuus plus taajuusero
Minus (Miinus) Taajuustilassa lähetystaajuus on yhtä suuri kuin vastaanottotaajuus miinus taajuusero
26 Offset (Siirtymä) 00.000,...,99.998 Taajuustilassa ero lähetys- ja vastaanottotaajuuksien välillä
27 Key1 sp OFF (Pois) Ei toimintoa
LAMP (LAMPU) Taskulampun toiminnon päällekytkeminen
SOS Hälytystoiminnon päällekytkeminen
FM Radiotoiminnon päällekytkeminen
NOAA Ota NOAA-sääennustetoiminto käyttöön
MONI Valvontatoiminnon päällekytkeminen
Scan (Skannaus) Pyydystoiminnon päällekytkeminen
28 Key1 LP Sama toiminto kuin sivunäppäimen 1 lyhyt painallus
29 Key2 sp Sama toiminto kuin sivunäppäimen 1 lyhyt painallus
30 Key2 LP Sama toiminto kuin sivunäppäimen 1 lyhyt painallus
31 Memory (Muisti) 1,...,128 Kun kanavaa tallennetaan, sitä käytetään osoittamaan tallennettavan kanavan numero. Jos numeron edessä näkyy sana CH-, se tarkoittaa, että kanavalla on alun perin kanavaparametrit
32 Delete (Poista) 1,...,128 Poista määritetyn kanavan kanavaparametrit, jos edessä ei ole CH-, se tarkoittaa, että kanavalla ei ole parametreja ja toiminto on virheellinen
33 Alarm Mode (Hälytystila) On site (Paikan päällä) Paikan päällä oleva hälytys
Send sound (Lähetä ääni) Lähetä ääni
Send code (Lähetä koodi) Lähetä koodi
34 TAIL (Häntä) OFF (Pois) Kun PTT vapautetaan, laite ei lähetä sammutuskoodia, yleensä kun se välitetään releen kautta, anna sen pitää ääntä vahvistaaksesi, välitetäänkö laitteen signaali
ON (Päällä) Kun PTT-painike vapautetaan, laite lähettää sammutuskoodin vaimentaakseen kuuntelijan hetkellisen kohinan
35 PROGER OFF (Pois) Kytke puhelun lopetusvaroitussignaali pois päältä
ON (Päällä) Kytke puhelun lopetusvaroitussignaali päälle
36 Language (Kieli) Chinese (Kiina)
English (Englanti)
37 Reset (Palauta) VFO Vain valikon alustus
ALL (Kaikki) Valikon ja kanavan alustus
38 SPECIAL DCS (ERIKOIS-DCS) OFF (Pois) Sulje erityinen DCS
ON (Päällä) Avaa valikko ja kanavan alustus, vain samalla DCS:llä voi kommunikoida

Yleinen toimintokuvaus

Radiopuhelimen tukemat toiminnot on esitetty alla olevassa taulukossa.

Nimi Toimintokuvaus
Squelch level adjustment (Kohinasalvan tason säätö) Kohinasalvan tason säätö on signaalin voimakkuuden säätämistä, jota tarvitaan signaalin vastaanottamiseen. Kohinasalvan taso (0 avoin - 9 on korkein) valitaan paikallisen ympäristön mukaan, ja yleensä valitaan 3.
CTCSS/DCS CTCSS/DCS:ää käytetään välttämään samalla taajuudella olevien asiaankuulumattomien puheluiden kuuntelua. Vain kun lähetetty CTCSS/DCS vastaa vastaanotettua CTCSS/DCS-digitaalia, radiopuhelin voi kuunnella ääntä kaiuttimen kautta.
TOT Aikakatkaisukielto TOT-aikakatkaisukielto voi rajoittaa yksittäisen lähetysajan (oletus on 60 sekuntia) estääkseen viestintäosapuolia varaamasta kanavavaroja pitkäksi aikaa ja estääkseen päätelaitteen vaurioitumisen ylikuumenemisen vuoksi. Kun [PTT]-näppäimen painamisen kesto päättyy, pääte lopettaa lähetyksen automaattisesti ja antaa varoitusäänen. Jos haluat puhua uudelleen, lähetä esiasetetun ajan kuluttua.
Power saving (Virransäästö) Kun radiopuhelimella ei ole vastaanottoa tai lähetystä, mikään painike tai nuppi ei saavuta virransäästöaikaa, se siirtyy automaattisesti virransäästötilaan.
Low battery warning (Akun varoitus) Sitä käytetään muistuttamaan akun lataamisesta ajoissa, kun akun virta on vähissä. Kun akun varaus on liian alhainen, lähetys kielletään.
Emergency Alarm (Hätähälytys) Hätähälytys on silloin, kun kohtaat hätätilanteen, voit pyytää kumppaniltasi tai valvomosta apua.
SCAN (SKANNAUS) Kun skannaus on kytketty päälle, pääte skannaa skannausluettelon mukaan. Kun tietyllä kanavalla on toimintaa, se pysyy kanavalla kuunnellakseen ymmärtääkseen asiaankuuluvien ryhmän jäsenten nykyisen toimintatilan.
BCL Varattu kanavalukko BCL voi estää muiden päätteiden aiheuttamat häiriöt samalla kanavalla lähetyksen aikana. Kun muut päätteet varaavat nykyisen kanavan, pidä [PTT]-näppäintä painettuna, ja pääte antaa "piippaus"-äänen, mikä osoittaa, että sitä ei voida lähettää. Jos nykyinen kanava on vapaa, pidä [PTT]-näppäintä painettuna aloittaaksesi lähetyksen.
Power level (Tehotaso) Tehotaso viittaa radiopuhelimen lähetystehotasoon, joka voidaan asettaa korkeaksi tai matalaksi tehotasoksi. Korkea teho voi lisätä päätelaitteen nykyisen lähetetyn äänen signaalin voimakkuutta, ja se voi myös kommunikoida etäpäätteen kanssa. Matala teho voi säästää virtaa.
MONI Valvonta MONI-valvonta on kuuntelumenetelmä, jota käytetään useampien signaalien tai heikkojen signaalien vastaanottamiseen. Se auttaa erottamaan ja kuuntelemaan heikkoja ääniä kaiuttimissa.
Channel broadcast (Kanavalähetys) Kanavalähetystä käytetään osoittamaan nykyisen kanavan järjestys.
VOX Ääniohjattu lähetys VOX Kun ääniohjattu on kytketty päälle, kun mikrofonin havaitsema ääni täyttää lähetysolosuhteet, pääte lähettää äänen automaattisesti, ja voit puhua suoraan painamatta [PTT]-näppäintä. Ääniohjauksen vahvistusta käytetään mikrofonin ääniohjauksen herkkyyden säätämiseen, jonka jälleenmyyjä määrittää.

Ääniaktivoitu lähetys (VOX)

Kun tämä toiminto on kytketty päälle, jos käyttäjän puheäänen voimakkuus saavuttaa radiopuhelimen valitseman tason, radiopuhelin voi myös aloittaa lähetyksen äänellä ilman, että [PTT]-näppäintä tarvitsee painaa. Joissakin työtilanteissa käyttäjä ei voi vapaasti painaa [PTT]-näppäintä soittaakseen, jolloin tämä toiminto voidaan ottaa käyttöön. Toimintatapa:

  1. Valmiustilassa paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "menu setting" (valikkoasetus), ja siirryt toimintovalikon asetuksiin;
  2. Paina []- tai []-näppäintä valitaksesi 4 valikkonumeroa eteen- tai taaksepäin; tai syötä suoraan numero 4 siirtyäksesi 4 valikkonumeroon;
  3. Paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "Voice-activated emission" (ääniaktivoitu lähetys), paina []- tai []-näppäintä, valitse 1~10 (mitä suurempi arvo, sitä suurempi herkkyys; esimerkiksi valitsemalla 3)
  4. Paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "OK" (OK), tallenna ja palaa edelliseen valikkoon.
  5. Toista yllä oleva toimenpide, valitse OFF kytkeäksesi ääniaktivoidun lähetystoiminnon pois päältä. Kun ääniaktivoitu lähetystoiminto on kytketty päälle, puhu mikrofoniin, ja ääni voidaan lähettää; lopeta puhuminen, ja lähetyskin pysähtyy. Voit valita VOX-herkkyystason käyttöympäristön hiljaisuuden mukaan. Jos ympäristön melu on liian voimakasta, VOX-toiminnon aktivoinnin jälkeen lähetys kestää pitkään. Jos kaksoisvalmiustoiminto on käytössä tässä laitteessa, VOX-toiminto on oletusarvoisesti pois päältä, eikä VOX-toimintoa voida aktivoida.

Näppäimistölukko
Näppäimistölukko-toiminto poistaa numeronäppäimet käytöstä estääkseen toiminnon aktivoitumisen vahingossa. Tämä laite voidaan asettaa automaattiseen näppäimistölukko-toimintoon, toiminta on seuraava:

  1. Valmiustilassa paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "menu setting" (valikkoasetus), ja siirryt toimintovalikon asetuksiin;
  2. Paina - tai -näppäintä valitaksesi 24 valikkonumeroa eteen- tai taaksepäin; tai syötä suoraan numerot 2 ja 4 siirtyäksesi 24 valikkonumeroon;
  3. Paina [MENU]-näppäintä, paina []- tai []-näppäintä valitaksesi ON (päällä);
  4. Paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "OK" (OK), tallenna ja palaa edelliseen valikkoon. Automaattinen näppäimistölukko-toiminto on aktivoitu.
  5. Toista yllä oleva toimenpide, valitse OFF kytkeäksesi automaattisen näppäimistölukko-toiminnon pois päältä ja valitse manuaalinen näppäimistölukko. Toiminta on seuraava:
    1. Valmiustilassa paina pitkään "#"-näppäintä yli 2 sekunnin ajan, näppäimistölukko-toiminto on aktivoitu (äänikehote "keyboard lock" (näppäimistölukko));
    2. Paina pitkään "#"-näppäintä toistuvasti yli 2 sekunnin ajan, näppäimistölukko-toiminto on suljettu (äänikehote "keyboard unlock" (näppäimistölukon avaus)). Kun automaattinen näppäimistölukko-toiminto on kytketty päälle, kun se ei ole lukittu, numeronäppäimistö lukitaan automaattisesti ilman näppäimistön käyttöä 10 sekunnin ajan.

Kaksoisvalmius
Kaksoisvalmiustilassa kaksisuuntainen radio voi vastaanottaa A- tai B-kanavan asettaman taajuuden. Toiminta on seuraava:

  1. Valmiustilassa paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "menu setting" (valikkoasetus), ja siirryt toimintovalikon asetuksiin;
  2. Paina []- tai []-näppäintä valitaksesi 8 valikkonumeroa eteen- tai taaksepäin; tai syötä suoraan numero 8 siirtyäksesi 8 valikkonumeroon;
  3. Paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "Dual frequency waiting" (kaksoistaajuuden odotus), paina []- tai []-näppäintä, valitse ON (päällä)
  4. Paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "OK" (OK), tallenna ja palaa edelliseen valikkoon. Kaksoistaajuuden odotustoiminto on kytketty päälle.
  • Toista yllä oleva toimenpide, valitse OFF kytkeäksesi kaksoistaajuuden valmiustoiminnon pois päältä. Valikkotilassa kaksoistaajuuden valmiustila on väliaikaisesti pois päältä, ja poistumisen jälkeen kaksoistaajuuden valmiustila palautetaan.
  • Koska kaksoisvalmius-kaksoistallennustila on pää- ja alikanavan skannaustilassa, kaksoissegmentin kaksoistallennustilassa, vaikka laitteen virransäästötoiminto olisi kytketty päälle, sen virransäästötoiminto on edelleen virheellinen ja radiopuhelimen valmiusaika lyhenee.

Kanavan poisto
Haluat ehkä poistaa muistikanavan asetusvirheiden tai muiden asetusten muuttamisen vuoksi. Toiminta on seuraava:

  1. Valmiustilassa paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "menu setting" (valikkoasetus), ja siirryt toimintovalikon asetuksiin;
  2. Paina []- tai []-näppäintä valitaksesi 32 valikkonumeroa eteen- tai taaksepäin; tai syötä suoraan numerot 3 ja 2 siirtyäksesi 32 valikkonumeroon;
  3. Paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "channel delete" (kanavan poisto);
  4. Paina []- tai []-näppäintä valitaksesi poistettavan kanavan eteen- tai taaksepäin.
    • Jos numeron etuliite näyttää merkin "CH-", se tarkoittaa, että kanavanumerossa on alun perin kanavaparametrit ja se voidaan poistaa.
    • Jos numeron etuliite ei näytä merkkiä "CH-", se tarkoittaa, että kanavanumero on tyhjä ja se voidaan tallentaa suoraan ilman poistamista.
  5. Paina [MENU]-näppäintä, jolloin kuulet äänikehotteen "OK" (OK), poista tallennetut kanavaparametrit, tallenna ja palaa edelliseen valikkoon.
    • Jos kanava on tyhjä, paina [MENU]-näppäintä palataksesi suoraan edelliseen valikkoon.

Kanavan tallennus

Täydelliseen kanavaan sisällytettäviä parametreja ovat vastaanottotaajuus, lähetystaajuus, vastaanotto-sub-ääni, lähetys-sub-ääni, lähetysteho, kanavan kaistanleveys, PTT-ID, varattu lukitus, signalointikoodi, skannauksen lisäys, kanavan nimi jne. Lukuun ottamatta skannauksen lisäystä ja kanavan nimen muokkausta taajuuden kirjoitusohjelmiston kautta, muut parametrit voidaan asettaa taajuustilassa ja tallentaa ne sitten määritettyyn kanavanumeroon valikon 31 Store Channel (Tallenna kanava) kautta.
Esimerkki: Kanavan tallennusparametrit vaaditaan seuraavasti, ja ne tallennetaan kanavanumeroon kanavanumerolla 001.

  1. Vastaanottotaajuus 440,5 MHZ
  2. Lähetystaajuus 4 30,5 MHZ
  3. Vastaanoton mykistys digitaalinen D031N
  4. Lähetyksen mykistys digitaalinen D031N
  5. Korkea lähetysteho
  6. Kanavan kaistanleveys Laajakaista
    Kanavan nimi kirjoitetaan taajuuden kirjoitusohjelmistossa tarvittaessa

Vaiheet:

  1. Paina lyhyesti [V/M]-näppäintä vaihtaaksesi VFO-tilaan, näyttö näyttää .
  2. Paina taajuustilassa [A/B]-näppäintä, jotta osoitin osoittaa A:ta (ylävirran taajuuspiste)
  3. Paina numeronäppäimiä 4, 4, 0, 5, 0, 0 peräkkäin säätääksesi taajuuden arvoon 440,500MHZ, ja näyttö näyttää .
  4. Tehoasetus: paina → (numeronäppäin 2) →→ [] tai [] valitaksesi tehon (HIGH/MID/LOW) arvoksi HIGH→ ,
  5. Kaistanleveyden asetus: Paina → (numeronäppäin 5) →→ [] tai [] valitaksesi kanavan kaistanleveyden (NARR/WIDE) arvoksi WIDE→ ,
  6. Vastaanoton digitaalisen äänen asetus: paina → (numeronäppäimet 1, 2) → [] tai [] valitaksesi äänen arvon D031N→ ,
    • Kun vastaanotettu digitaalinen alaääni on asetettu, se sammuttaa automaattisesti vastaanotetun analogisen alaäänen; samalla tavalla vastaanotetun analogisen alaäänen asettaminen sulkee automaattisesti vastaanotetun digitaalisen alaäänen. Analogisen äänen asettaminen: paina →(numeronäppäimet 1, 3)→ → tai valitaksesi äänen arvon→ .
  7. Lähetyksen digitaalisen alaäänen asetus: paina → (numeronäppäimet 1, 4) → → [] tai [] valitaksesi alaäänen arvon D031N→,
    • Kun lähetetty digitaalinen alaääni on asetettu, lähetetty analoginen alaääni sammutetaan automaattisesti; samalla tavalla lähetetyn analogisen alaäänen asettaminen sammuttaa automaattisesti lähetetyn digitaalisen alaäänen. Jos sinun on asetettava lähetettävä analoginen alaääni: paina → (numeronäppäimet 1, 5) → → [] tai [] valitaksesi alaäänen arvon →,
    • Kun asetat analogisen alaäänen, voit syöttää analogisen alaäänen taajuuden suoraan näppäimistön kautta. Sekä vakio-alaääni että epästandardi alaääni voidaan valita. Jos se valitaan ylä- ja alanuolinäppäimillä, voit valita vain vakioanalogisen alaäänen
  8. PTT-ID-painikkeen lähetysasetus: paina → (numeronäppäimet 2, 0) → → [] tai [] valitaksesi lähetystilan (OFF/BOT/EOT/BOTH) arvoksi OFF→ ,
  9. Kanavan tallennusasetukset saman taajuuden vastaanottamiseen ja lähettämiseen:
    1. Paina → (numeronäppäimet 3, 1), näyttö näyttää:
    2. Paina , äänikehote "storage channel" (tallennuskanava), näyttö näyttää :
    3. Paina tai -näppäintä valitaksesi tyhjän kanavan eteen- tai taaksepäin, näyttö näyttää :
    4. Paina , äänikehote "receive storage" (vastaanoton tallennus), näyttö näyttää : paina äänikehote "storage channel" (tallennuskanava).
    5. Paina , äänikehote "transmit storage" (lähetyksen tallennus), näyttö näyttää :
    6. Paina EXIT-näppäintä palataksesi taajuustilaan.
  10. Kanavan tallennusasetukset eri taajuuksien vastaanottamiseen ja lähettämiseen:
    1. Paina → (numeronäppäimet 3, 1), näyttö näyttää :
    2. Paina , äänikehote "storage channel" (tallennuskanava), näyttö näyttää :
    3. Paina [] tai [] -näppäintä valitaksesi tyhjän kanavan eteen- tai taaksepäin, ja näyttö näyttää: .
    4. Paina , äänikehote "receive storage" (vastaanoton tallennus), näyttö näyttää: ;
    5. Paina EXIT-näppäintä palataksesi taajuustilaan.
    6. Suorita vaihe 3, syötä haluttu lähetystaajuus;
    7. Paina → (numeronäppäimet 3, 1), näyttö näyttää: ,
    8. Paina , äänikehote "storage channel" (tallennuskanava), näyttö näyttää: ,
    9. Paina , äänikehote "transmit storage" (lähetyksen tallennus), näyttö näyttää: ;
    10. Paina EXIT-näppäintä palataksesi taajuustilaan.

Analoginen alaääni (CTCSS)/digitaalinen alaääni (CDCSS)

Analogista alaääntä (CTCSS)/digitaalista alaääntä (CDCSS) käytetään pääasiassa välttämään asiaankuulumattomien puheluiden kuuntelua samalla taajuudella. Jos CTCSS/CDCSS on asetettu, tehokkaalla viestintäalueella voidaan vastaanottaa vain puheluita, joissa on sama kanavassa asetettu alaäänisignalointi; mutta jos CTCSS/CDCSS-signalointia ei ole asetettu, voit kuunnella tehokkaalla viestintäalueella kaikkia puheluita samalla kanavalla.

Sivuäänen kytkin
Näppäimen sivuääni: Laite lähettää näppäimen sivuäänen, kun se lähettää näppäimen sivuäänen
ID-koodin sivuääni: Kun ID-koodi lähetetään, laite lähettää ID-koodin sivuäänen
Painikkeen sivuääni + ID-koodin sivuääni: Kun lähetetään painikkeen sivuääni ja ID-koodin sivuääni, laite lähettää vastaavan äänen
Huomautus: Painikkeen sivuääni, mukaan lukien numeronäppäimen sivuääni ja TONE-ääni

USB-lataus
Radiopuhelimen voi kytkeä suoraan USB-latauskaapeliin ja ladata virtapankilla.

Taajuuden mittaustoiminto
Paina +〖*〗-näppäintä siirtyäksesi taajuuden mittaustilaan, paina 【】tai【】-näppäintä valitaksesi U-segmentin tai V-segmentin. Kun signaali vastaanotetaan, jos nykyisellä taajuudella on mykistysääni, se näytetään samanaikaisesti näytöllä, paina näppäintä Nykyinen taajuus voidaan tallentaa. Tai voit valita pikatoimintomenetelmän painamalla sivupainiketta.

Erityinen digitaalinen mykistys
Erityinen digitaalinen mykistys on mykistyksen salausominaisuus, joka voi estää muita laitteita kopioimasta tämän laitteen mykistystä. Kun tämä toiminto on käytössä, vain sama DCS-koodi voi puhua keskenään. Mykistyksen salausominaisuus on tehokas vain, kun DCS-mykistyskoodi on asetettu. Vain samat laitteet, joissa on erityinen digitaalinen mykistys päällä, voivat puhua keskenään.

Valinnaiset lisävarusteet
Käytä yrityksemme määrittelemiä lisävarusteita.
Jos käytät luvattomia lisävarusteita ilman lupaa, kaikki tästä aiheutuvat seuraukset ovat käyttäjän vastuulla.
Kysy paikalliselta jälleenmyyjältäsi radiopuhelimen valinnaisia lisävarusteita.

Tärkeimmät tekniset tiedot

YLEISTÄ Taajuusalue 144-146MHZ(RX/TX) 430-440MHZ(RX/TX)
Kanavanumero 16
Kanavaväli 25/12.5kHz
Tulojännite 7.4 VDC
Akku (vakiokokoonpano) 1800mAH(Li-Ion)
Akun kesto (5-5-90, Suuri lähetysteho) Noin 14 tuntia
Virta: Valmiustila ≤65mA
Vastaanotto ≤450 mA
Lähetys ≤1.8 A @suuri teho, 850 mA @ pieni teho
Taajuuden vakaus ±2.5ppm
Käyttölämpötila -20℃ - +60℃
Antennin impedanssi 50Ω
Radiopuhelimen koko (akun kanssa, mutta ilman antennia) 121×61×33mm
Radiopuhelimen paino (mukaan lukien antenni ja akku) 223g
LÄHETYSOSA Lähetystehon lähtö 5W/3W/1W
Modulaatio 16K0F3E@25KHz, 11K0F3E@12.5KHz
Häiriöpäästöt -36dBm1GHz
FM-signaali-kohinasuhde 45dB@25KHz, 40dB @12.5KHz
Äänen vääristymä ≤5%
Modulaatioraja ±5.0 KHz@25 KHz, ±2.5 KHz@12.5 KHz
Viereisen kanavan teho 70dB @ 25KHz, 60dB @ 12.5KHz
(300-3000Hz) Äänivaste +1~3dB
VASTAANOTTO Vastaanottoherkkyys 0.25μV (12dB SINAD)
Viereisen kanavan selektiivisyys ≥60dB@25KHz, ≥55dB@12.5KHz
Intermodulaatiohäiriönsieto ≥60dB@25KHz, ≥55dB@12.5KHz
Johdetut häiriöpäästöt ≤-57dB@25KHz, ≤-57dB @12.5KHz
FM-signaali-kohinasuhde ≥45dB@25KHz, ≥40dB @12.5KHz
Äänen lähtöteho 1W @16ohms
Äänen vääristymä ≤5%
Äänivaste (300-3000Hz) +1~-3dB

Kaikki tekniset tiedot voivat muuttua ilman erillistä ilmoitusta tai vastuuta.

Vastuuvapauslauseke
Tässä käyttöohjeessa pyritään sisällön tarkkuuteen ja täydellisyyteen kokoamisprosessin aikana, mutta yritys ei ota vastuuta mahdollisista virheistä tai puutteista. Teknologian jatkuvan kehityksen vuoksi yritys pidättää oikeuden muuttaa tuotteen suunnittelua ja teknisiä tietoja ilman erillistä ilmoitusta. Ilman yrityksen etukäteen antamaa kirjallista lupaa tätä käyttöohjetta ei saa kopioida, muokata, kääntää eikä levittää missään muodossa. Tässä käyttöohjeessa mainitut kolmannen osapuolen tuotteet ja sisältö ovat kolmannen osapuolen omaisuutta, eikä yrityksemme anna takeita niiden tarkkuudesta, pätevyydestä, oikea-aikaisuudesta, laillisuudesta tai täydellisyydestä.

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

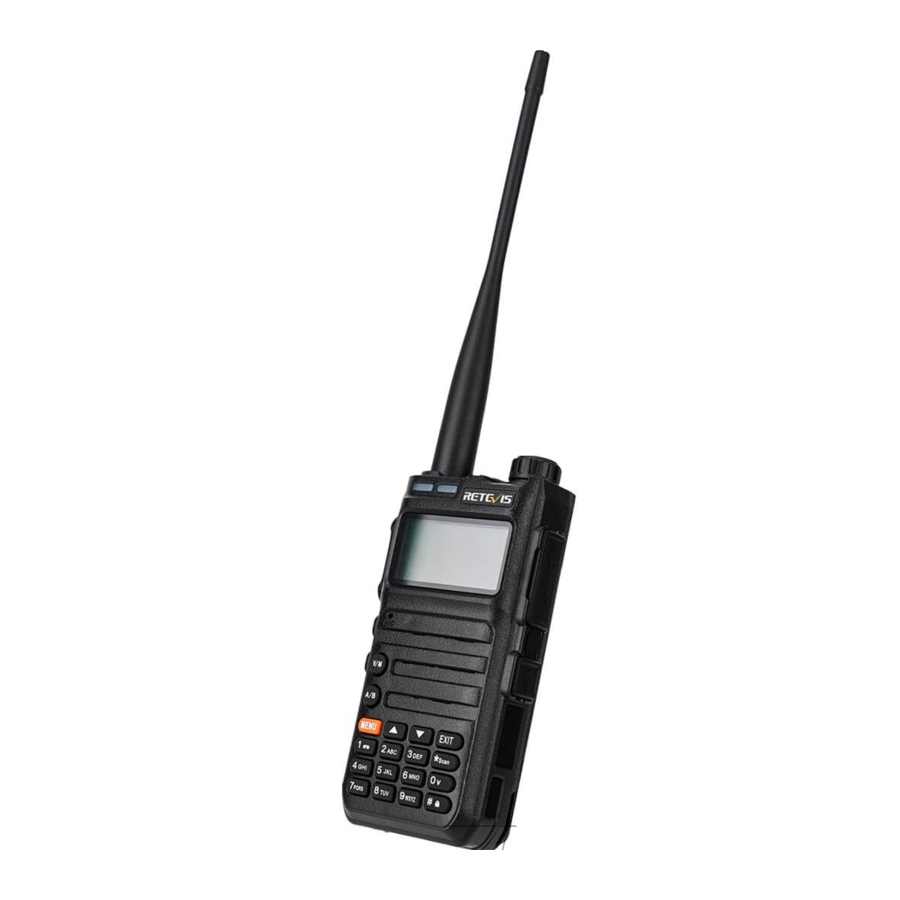

Lataa Retevis RA685 - Radiopuhelimen käyttöohje

Saatavilla olevat kielet

Aiheeseen liittyvät käyttöohjeet: Retevis RA685

Sisällysluettelo
