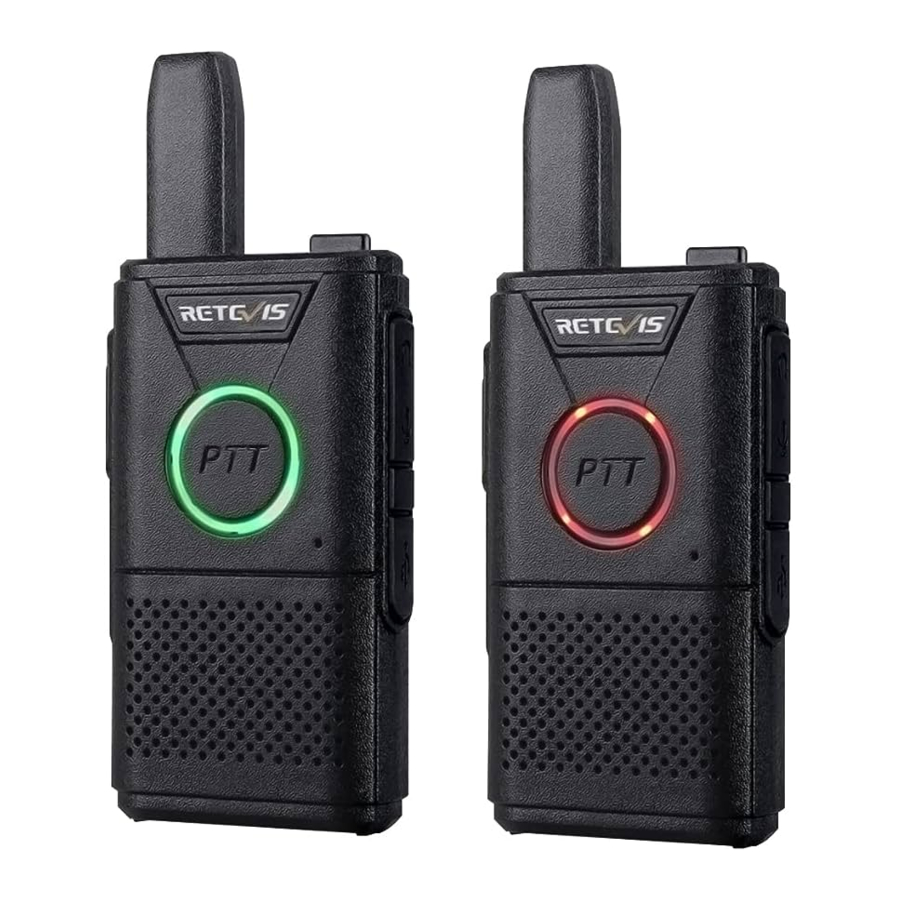

Retevis RT18 - Kaksisuuntaisen radion käyttöohje

Toiminnon esittely

• FrequencyFRS
• Jopa 16 kanavaa
• Kiinan/Englannin kieli
• 50 ryhmää CTCSS, 105 ryhmää standardi DCS
• Aikakatkaisin (Time-out timer, TOT)
• Akun säästötoiminto
• Hälytystoiminto
• USB-pikalataus
• Ohjelmoitavissa PC:llä

Perustiedot

Osaluettelo

Radio x2
Akku x2
Vyöklipsi x2
USB-kaapeli x1,
Ranneke x2
Käyttöohje x1

Perusparametri

Koko: 130X52X14mm
Paino: 80g
Kanavat: 16
Käyttöjännite: 3.3-4.2V DC
Käyttölämpötila: -20℃~+50℃

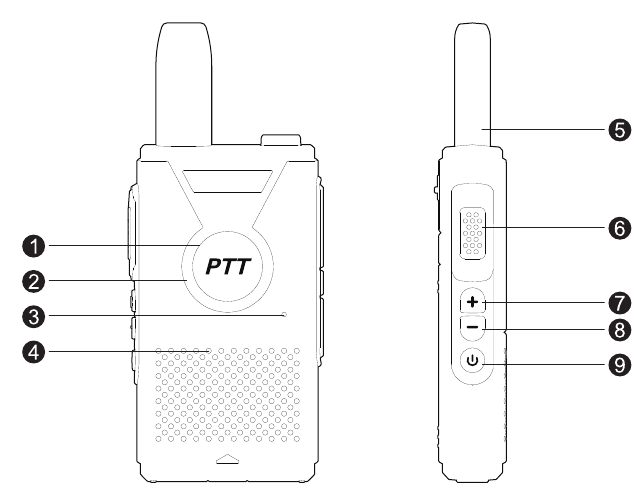

1. PTT
2. Valo
3. Mikrofoni
4. Kaiutin
5. Antenni
6. Sivunäppäin PTT
7. Kanava +
8. Kanava -
9. Virta päälle/pois -kytkin
10. Äänenvoimakkuuden säädin
11. Kuulokeliitäntä
12. Mikrofoniliitäntä
13. USB-liitäntä
14. Akku

Toiminnon käyttö

Radiotiedot

1-Merkkivalo
Vihreä valo vilkkuu, kun radio vastaanottaa. Punainen valo vilkkuu, kun radio lähettää.

2-Kanavan valitsin
Valitse haluttu kanava kommunikointiin väliltä 1-16.
Kun UP-painiketta painetaan, kanavan numero kasvaa. Kun DOWN-painiketta painetaan, kanava laskee ja kierrätetään.

3-Virtakytkin
Paina virtapainiketta noin 2 sekuntia kytkeäksesi radion päälle. Paina virtapainiketta noin 2 sekuntia kytkeäksesi sen pois päältä.

4-PTT
Radiossa on kaksi PTT-kytkintä sivulla ja edessä. Paina PPT:tä ja puhu mikrofoniin kommunikoidaksesi muiden kanssa. Punainen valo vilkkuu. Vapauta PTT vastaanottaaksesi ja vihreä valo vilkkuu.

5-Monitori
Pitkä painallus kanavan UP-näppäimellä voi kytkeä monitoritoiminnon päälle.
Paina sitä uudelleen kytkeäksesi monitoritoiminnon pois päältä.

6-Kohinasalvan taso
Kohinasalvan tarkoitus on vaimentaa kaiutin, kun signaaleja ei ole. Matalampi kohinasalvan taso, korkea taustamelu kuuluu. Pidempi kommunikointialue, heikompi häiriöiden esto.
Oletusarvoinen kohinasalvan taso on 5 ja se voidaan ohjelmoida tasolle 0-9 PC:llä.
Taso 0 on kohinasalvan avaaminen. Mitä korkeampi valittu kohinasalvan taso, sitä vahvempien signaalien on oltava vastaanotettaessa.

7-TOT
Tämä toiminto voi estää käyttäjiä varaamasta nykyistä kanavaa pitkäksi aikaa ja rajoittaa TX-aikaa, samalla estäen radiota vaurioitumasta pitkäaikaisen lähetyksen vuoksi. Jos radio jatkaa TX:ää yli aikarajan (asetettu ohjelmointiohjelmistolla), radio lopettaa TX:n ja antaa varoitusäänen. Lopettaaksesi varoitusäänen, vapauta PTT, radio palaa vastaanottotilaan. Kun TX on yliajalla, kello suorittaa varhaisen varoituksen etukäteen (asetettu ohjelmointiohjelmistolla).

8-Haku (Scan)
Kun radio siirtyy kanavalle 16, se siirtyy automaattisesti hakutoimintoon.

9-CTCSS
Tarkista ohjelman Hopping-vaihtoehto, CTCSS voidaan ohjelmoida ei-standardi TONE, mikä lisää äänen yksityisyyttä.

10-Kieli (Language)
Valitse haluamasi kieli PC-ohjelmointiohjelmistolla.

11-Virransäästötoiminto (Power Saving Function)
Valitse, haluatko aktivoida vai poistaa virransäästötoiminnon käytöstä PC-ohjelmointiohjelmistolla.

12-Akun jännitteen varoitus (Battery Voltage Alert)
Kun akun jännite on tiettyä tasoa alhaisempi, ääni ilmoittaa "please charge" ("lataa, ole hyvä"), ja lähettäminen estetään.

13-Varatun kanavan lukitus (Busy Channel Lockout)
Jos radio on ohjelmoitu BCLO:lla, PTT:n painaminen estää TX:n signaalin vastaanottamisen jälkeen.

14-Korkea/Matala tehon kytkin (High /Low Power Switch)
Radion oletusasetus on korkea teho. Voit vaihtaa korkean/matalan tehon PC-ohjelmointiohjelmistolla.

15-Leveä/Kapea kaistan valinta (Wide/Narrow Band Selection)(25.0KHz/12.5KHz)
Radion oletusasetus on leveä kaista. Voit valita leveän/kapean kaistan PC-ohjelmointiohjelmistolla.

16-VOX
Ota VOX käyttöön tai poista se käytöstä PC-ohjelmointiohjelmistolla. Kun radiosi kytkee VOX-toiminnon päälle, puhu mikrofoniin, jolloin ääni lähetetään; Lopeta puhuminen, jolloin radio on vastaanottotilassa. Kun käytät kuulokkeita, VOX-taso on säädettävä sopivalle tasolle. Jos mikrofoni on liian herkkä, kohina aktivoi lähetyksen; Jos mikrofoni ei ole tarpeeksi herkkä, äänesi ei aktivoi lähetystä. Jotta voit kommunikoida onnistuneesti, säädä sopiva taso.

17-Salain (Scrambler)
Ota salain käyttöön tai poista se käytöstä PC-ohjelmointiohjelmistolla. Salaintoiminto on yksi salausmenetelmä. Se suorittaa spektrin avulla lähetyksen spektrin muuttamisen ja signaalin vastaanottamisen palauttamisen tarkoituksen, jotta saavutetaan salausvaikutus.

18-CTCSS/DCS
Voit asettaa CTCSS/DCS:n PC-ohjelmointiohjelmistolla. Kun kanavat on asetettu CTCSS/DCS:ään, kohinasalpa voidaan kytkeä päälle, kun vastaanotetaan signaali samalla CTCSS/DCS:llä. Jos sama kanava käyttää eri CTCSS/DCS:ää, kohinasalpaa ei voida kytkeä päälle ja valo on vihreä.

19-Latauksen merkkivalo (Charging Indicator)
Laturi ladataan Android-datalinjalla. Latauksen aikana merkkivalo on punainen.

20-Kanavan lukitustoiminto (Channel Locking Function)
Paina pitkään kanavan DOWN-näppäintä kuullaksesi "piippauksen" kahdesti, jolloin kanava lukitaan nykyiseen asetettuun kanavaan. Paina pitkään kanavan "DOWN"-näppäintä avataksesi kanavan lukituksen kuultuasi "di"-äänen, ja kanavan vaihto voi toimia normaalisti.

Vianmääritys

TEKNISET TIEDOT

Huomautus: Yllä olevat tekniset tiedot/tekniset ohjeet ovat vain viitteellisiä tekniikan jatkuvan kehityksen vuoksi. Katso fyysistä kohdetta.
