Valmistelu

Lue koko käyttöohje ennen asennusta.

Ennen aloittamista

Irrota akun miinusnapa. Pyydä ohjeita pätevältä tekniseltä asiantuntijalta.
Vältä laitteen asentamista paikkaan, jossa se altistuisi korkeille lämpötiloille, kuten suoralle auringonvalolle, tai jossa se altistuisi pölylle, lialle tai liialliselle tärinälle.

Pääyksikön asennus:
Tyypillinen DIN-asennus

Vaihe 1:

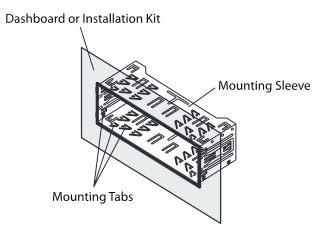

Aseta asennusholkki asennussarjaan tai kojelautaan

Vaihe 2:
Taivuta useita asennuskielekkeitä asennusholkin ympärille, kunnes asennusholkki on tukevasti kiinni.

Vaihe 3:
Kytke kaikki johdinsarjat ja liu'uta pääyksikkö asennusholkkiin, kunnes se napsahtaa paikalleen.

Vaihe 4:
Irrota muovisuojukset ja poista yksikkö poistoavaimilla.

Kytkentäkaavio

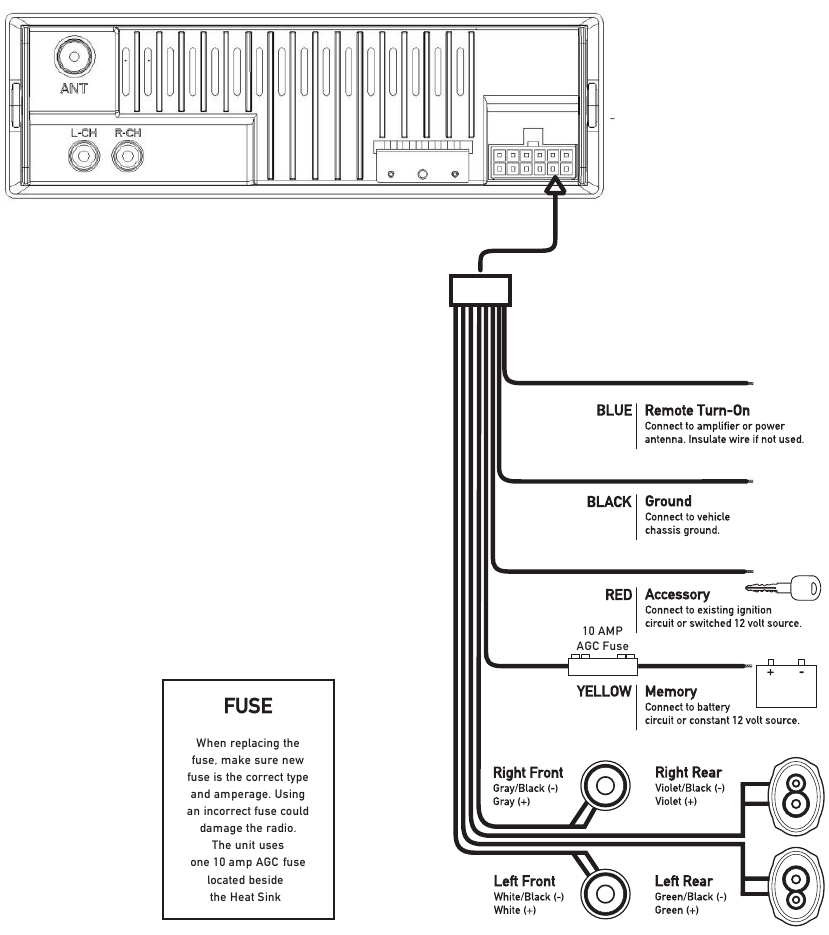

SULAKE
Kun vaihdat sulakkeen, varmista, että uusi sulake on oikea tyyppi ja ampeerimäärä. Väärän sulakkeen käyttäminen voi vahingoittaa radiota. Laitteessa on yksi 10 ampeerin AGC-sulake, joka sijaitsee jäähdytyselementin vieressä

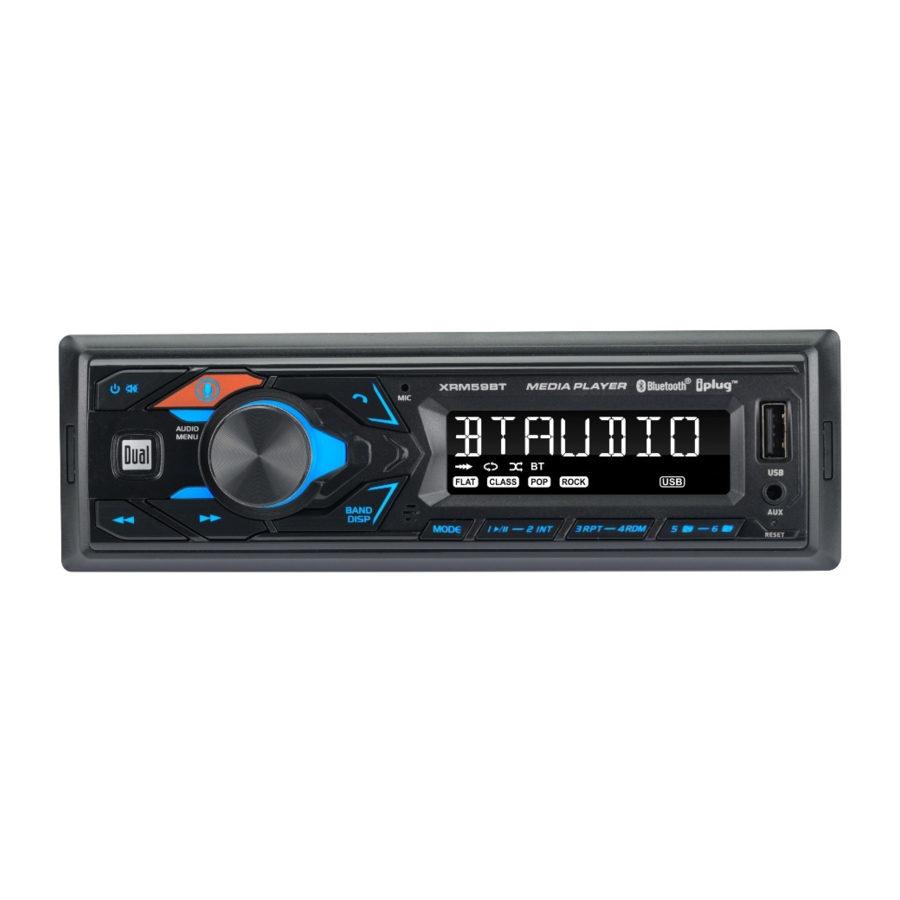

Hallintalaitteiden sijainnit

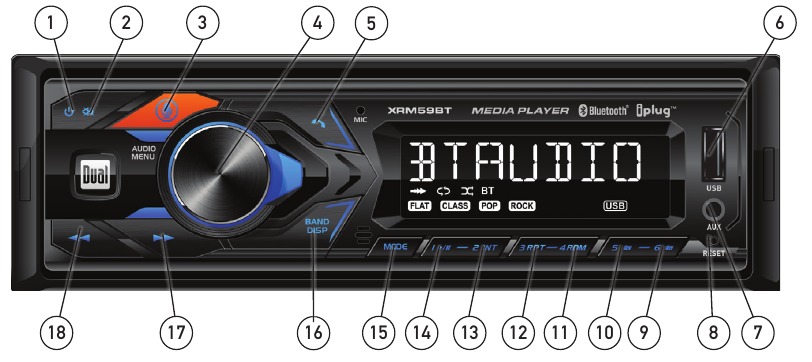

Power (Virta)
Mute (Mykistys)
Voice Control (Ääniohjaus)
Volume Knob (Äänenvoimakkuuden säädin)
Bluetooth Talk (Bluetooth-puhelu)
USB Port (USB-portti)

Auxiliary Input (Lisätuloliitäntä)
Reset (Nollaus)
Preset 6 / Folder Up (Esiasetus 6 / Kansio ylös)
Preset 5 / Folder Down (Esiasetus 5 / Kansio alas)
Preset 4 / Random (Esiasetus 4 / Satunnainen)
Preset 3 / Repeat (Esiasetus 3 / Toisto)

Preset 2 / Intro (Esiasetus 2 / Esittely)
Preset 1 / Play/Pause (Esiasetus 1 / Toista/Tauko)
Mode (Tila)
Band/Display (Taajuusalue/Näyttö)
Tune Up (Viritä ylös)
Tune Down (Viritä alas)

Yleinen käyttö

Virta päälle/pois
Paina -painiketta kytkeäksesi laitteen päälle. Paina uudelleen kytkeäksesi laitteen pois päältä.

Tilojen vaihtaminen
Paina MODE (Tila) valitaksesi Radio, USB, Bluetooth, AUX -tilojen välillä. Käyttötilat näkyvät näytössä.

Äänenvoimakkuus
Säädä äänenvoimakkuutta äänenvoimakkuuden säätimellä (00-40).

Mykistys
Paina mykistääksesi äänen. Paina uudelleen jatkaaksesi kuuntelua aiemmin valitulla äänenvoimakkuudella.

Lisätuloliitännät
Aseta 3,5 mm:n kaapeli laitteen etupaneelin AUX-porttiin.

Nollaus
Paina RESET (Nollaus) -painiketta palauttaaksesi laitteen tehdasasetuksiin, jos ilmenee epänormaalia toimintaa. Nollauspainike sijaitsee etupaneelissa.

Kellon asettaminen
Kun laite on päällä, pidä DISP (Näyttö) -painiketta painettuna näyttääksesi kellonajan. Pidä DISP (Näyttö) -painiketta painettuna, kunnes tunnit tai minuutit alkavat vilkkua, ja vapauta sitten. Säädä aikaa kiertämällä äänenvoimakkuuden säädintä. Viimeistele kellon asetus pitämällä DISP (Näyttö) -painiketta painettuna.

Näyttö
Paina DISP (Näyttö) -painiketta vaihtaaksesi näytön eri tietojen välillä.

Ääni / Valikko
Paina äänenvoimakkuuden säädintä hetken aikaa valitaksesi ääniominaisuuksien välillä.

Paina ja pidä äänenvoimakkuuden säädintä painettuna yli kaksi sekuntia valitaksesi valikko-ominaisuuksien välillä.

Kierrä äänenvoimakkuuden säädintä vasemmalle/oikealle säätääksesi tai aktivoidaksesi halutun toiminnon/äänen.

AM/FM-virittimen käyttö

Hakuviritys
Paina TUNE tai TUNE hakeaksesi edellisen tai seuraavan vahvan aseman.

Manuaalinen viritys
Paina ja pidä TUNE tai TUNE siirtyäksesi manuaaliseen viritystilaan, ja paina sitten TUNE tai TUNE hetken aikaa muuttaaksesi radiotaajuutta ylös- tai alaspäin yksi askel kerrallaan. Paina ja pidä TUNE tai TUNE painettuna nopeuttaaksesi viritystä.

Taajuusalue
Paina BAND (Taajuusalue) valitaksesi FM1, FM2, FM3, AM1 ja AM2 -taajuusalueiden välillä. Jokaista taajuusaluetta varten voidaan ohjelmoida jopa kuusi esiasetusta, jolloin muistiin voidaan tallentaa jopa 18 FM-asemaa ja 12 AM-asemaa.

Esiasetusten tallentaminen
Jopa 18 FM- ja 12 AM-asemaa voidaan tallentaa. Aseman tallentamiseksi valitse haluttu taajuusalue ja asema. Paina ja pidä haluttua esiasetuspainiketta (1-6) painettuna yli kaksi sekuntia. Kun asema on tallennettu, esiasetusnumero näkyy näytössä.

Esiasetusten palauttaminen
Esiasetetut asemat voidaan palauttaa milloin tahansa painamalla vastaavaa esiasetuspainiketta.

Automaattinen tallennus
Paina ja pidä MENU (Valikko) -painiketta painettuna yli 2 sekuntia ja paina sitten DISP (Näyttö) tallentaaksesi 18 FM-asemaa ja 12 AM-asemaa automaattisesti.

Esiasetettujen asemien skannaus
Kosketa PS-painiketta palauttaaksesi jokaisen muistiin tallennetun esiasetetun aseman jokaiselle taajuusalueelle.
(Käytettävissä vain Dual Smart Remote -sovelluksella)

USB-käyttö

MP3-tiedostojen toistaminen
Toistaaksesi MP3-tiedostoja, aseta USB-laite, joka sisältää MP3-tiedostoja.

Kappaleen valinta
Paina TUNE siirtyäksesi seuraavan kappaleen alkuun. Paina TUNE siirtyäksesi edellisen kappaleen alkuun.

Pikakelaus eteen- ja taaksepäin
Paina ja pidä TUNE tai TUNE pikakelataksesi kappaletta eteen- tai taaksepäin.

Tauko
Paina / keskeyttääksesi USB-toiston väliaikaisesti.

Paina / uudelleen jatkaaksesi toistoa.

Kansion käyttö
Kansiot löytyvät painamalla Kansio ylös tai Kansio alas -painiketta.
Noin sekunnin kuluttua kansio nimen näyttämisestä valitun kansion alla oleva ensimmäinen tiedosto näytetään ja toisto alkaa.

Toisto
Paina RPT vaihtaaksesi RPT ALL (Toista kaikki) ja RPT ONE (Toista yksi) -tilojen välillä.

RPT ALL (Toista kaikki) - Toistaa kaikki kappaleet USB-laitteella.
RPT ONE (Toista yksi) - Toistaa jatkuvasti valittua kappaletta.

Satunnainen
Paina RDM (Satunnainen) toistaaksesi kappaleita satunnaisessa järjestyksessä; paina uudelleen peruuttaaksesi RDM (Satunnainen) -toiminnon.

Esittely
Paina INT (Esittely) toistaaksesi jokaisen kappaleen 10 ensimmäistä sekuntia; paina uudelleen peruuttaaksesi INT (Esittely) -toiminnon.

Bluetooth-toiminto

Valmistelu
Ennen Bluetooth-laitteen käyttöä se on paritettava ja yhdistettävä. Varmista, että Bluetooth on aktivoitu laitteessasi ennen pariliitoksen aloittamista.

Uuden laitteen pariliitos

Pääyksikkö lähettää pariliitossignaalia jatkuvasti, kun yhtään laitetta ei ole yhdistetty. Suorita pariliitos Bluetooth-laitteestasi. Katso lisätietoja laitteesi käyttöohjeesta.

Laitteen nimi on "Dual Media Player".
Bluetooth-salasana on "1234".

Huomautus: Pääyksikkö voi olla missä tahansa toimintatilassa, kun pariliitos suoritetaan.

Suoratoistetun äänen vianmääritys
Pääyksikkö tukee A2DP-langatonta äänen suoratoistoa Bluetooth-mobiililaitteesta suoraan pääyksikköön.

Musiikin hallintaan voidaan käyttää seuraavia toimintoja:

Paina siirtyäksesi seuraavaan käytettävissä olevaan ääniraitaan.
Paina siirtyäksesi edelliseen ääniraitaan.
Paina / vaihtaaksesi toiston ja tauon välillä toiston aikana.

Dual iPlug P2 Smart App -kaukosäädin

Käytä Dual iPlug P2 Smart App -kaukosäädintä Apple- tai Android-älypuhelimella ohjataksesi vastaanotinta Bluetoothin kautta.

Vaihda tilaa, asemaa, kappaletta, äänenvoimakkuutta ja asetuksia suoraan älypuhelimestasi ilman, että olet vastaanottimen näköyhteydessä.

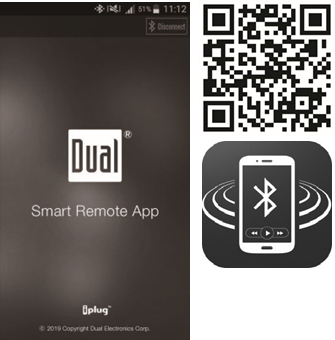

Lataa Dual iPlug P2 Smart App -kaukosäädin Apple App Storesta tai Google Play Storesta ja asenna se älypuhelimeesi tai tablettiisi (QR-koodin latauslinkki oikealla).

Ääniohjaus

Vastaanottimesi on suunniteltu helposti käytettävällä ääniohjauspainikkeella Siri®:n tai Google Assistant™:n käyttämiseksi autosi Bluetoothin kautta. Ole vuorovaikutuksessa älypuhelimen avustajan kanssa ajon aikana vain napin painalluksella!

Bluetooth on paritettava älypuhelimen ja vastaanottimen välillä. Paina ääniohjauspainiketta , ja vastaanotin siirtyy Bluetooth-tilaan. Tämä aktivoi Siri®:n tai Google AssistantTM:n älypuhelimessasi. Sinun on vaihdettava manuaalisesti takaisin edelliseen tai haluttuun tilaan, kun tämä toiminto on lopetettu.

Etupaneelin 3,5 mm:n Aux-tulo

Liitä valinnainen äänilähde 3,5 mm:n (etupaneelin) tuloon. Valitse päävalikosta lisätulo kuunnellaksesi ääntä. Säädä äänenvoimakkuutta ulkoisesta äänilähteestä tarpeen mukaan (jos se on liitetty laitteen kuulokeliitäntään).

Tekniset tiedot

FM-viritin
Viritysalue: 87,5 MHz - 107,9 MHz
Käytettävä herkkyys: 8,5 dBf
50 dB:n vaimennusherkkyys: 10 dBf
Stereoerotus @ 1 kHz: >30 dB
Taajuusvaste: 30 Hz - 13 kHz

AM-viritin
Viritysalue: 530 kHz - 1710 kHz
Käytettävä herkkyys: <42 dBu
Taajuusvaste: 30 Hz - 2,2 kHz

Yleistä
Kaiuttimen lähtöimpedanssi: 4~8 ohmia
Linjalähdön jännite: 2 volttia RMS
Mitat: 7" x 2" x 2" (178 x 50 x 50 mm)

Suunnittelu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

CEA-2006 -tehostandardin tekniset tiedot
(viite: 14,4 VDC +/- 0,2 V, 20 Hz ~ 20 kHz)

Lähtöteho: 14 wattia RMS x 4 kanavaa 4 ohmilla ja < 1 % THD+N

Signaali-kohinasuhde: 75 dBA (viite: 1 watti 4 ohmiin)

Vianmääritys

Ongelma	Syy	Toimenpide
Laite ei käynnisty (ei virtaa)	Keltainen johto ei ole kytketty tai väärä jännite Punainen johto ei ole kytketty tai väärä jännite	Tarkista liitännät oikean jännitteen varmistamiseksi (11~16 VDC)
	Musta johto ei ole kytketty	Tarkista maadoitusliitäntä
	Sulake palanut	Vaihda sulake
Laitteessa on virta (mutta ei ääntä)	Kaiutinjohtoja ei ole kytketty	Tarkista liitännät kaiuttimissa
Laitteessa on virta (mutta ei ääntä)	Yksi tai useampi kaiutinjohto koskettaa toisiaan tai koskettaa alustan maadoitusta	Eristä kaikki paljaat kaiutinjohtimet toisistaan ja alustan maadoituksesta
Laite polttaa sulakkeita	Keltainen tai punainen johto koskettaa alustan maadoitusta	Tarkista, onko johto puristuksissa
	Kaiutinjohtimet koskettavat alustan maadoitusta	Tarkista, onko johto puristuksissa
	Väärä sulakekoko	Käytä sulaketta, jonka koko on oikea
Näytössä näkyy EI TIEDOSTOA	Laitteelta ei löydy toistettavia MP3-tiedostoja	Tarkista, onko laitteessa kelvollisia MP3-tiedostoja
Näytössä näkyy EI TUE	Virheellinen ID3-tunnisteversio on käytössä	Versio 1.0 - 2.0 ID3-tunnisteita tuetaan.

Rajoitettu yhden vuoden takuu

Dual Electronics Corp. takaa, että tässä tuotteessa ei ole materiaali- tai valmistusvirheitä yhden vuoden ajan alkuperäisestä ostopäivästä.

Mitä tehdä?

Ennen kuin soitat huoltoon, tarkista käyttöohjeen vianmääritysohjeet. Pieni säätö mukautetuissa säätimissä voi säästää sinut huoltokäynniltä.
Jos tarvitset huoltoa takuuaikana, sinun on pakattava tuote huolellisesti (mieluiten alkuperäiseen pakkaukseen) ja lähetettävä se ennakkoon maksetulla kuljetuksella ja kopiolla alkuperäisestä kuitista jälleenmyyjältä valtuutettuun huoltokeskukseen.
Kuvaile ongelmasi kirjallisesti ja liitä mukaan nimesi, palautusosoite (postilokero ei kelpaa) ja päiväsaikainen puhelinnumero lähetyksesi mukana.
Lisätietoja ja lähimmän valtuutetun huoltokeskuksen sijainnin saat ottamalla meihin yhteyttä jollakin seuraavista tavoista:

Soita meille maksuttomasti numeroon 1-866-382-5476
Lähetä meille sähköpostia osoitteeseen cs@dualav.com

FCC-vaatimustenmukaisuus

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alaista:

tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

Muutokset tai muokkaukset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava osapuoli ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

Huomautus: Tämä laite on testattu ja sen on todettu täyttävän luokan B digitaalilaitteelle asetetut rajat FCC-sääntöjen osan 15 mukaisesti. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisia häiriöitä vastaan asuinympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Ei ole kuitenkaan takeita siitä, että häiriöitä ei esiinny tietyssä asennuksessa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle, mikä voidaan määrittää sammuttamalla ja käynnistämällä laite, käyttäjää kehotetaan yrittämään korjata häiriö yhdellä tai useammalla seuraavista toimenpiteistä:
