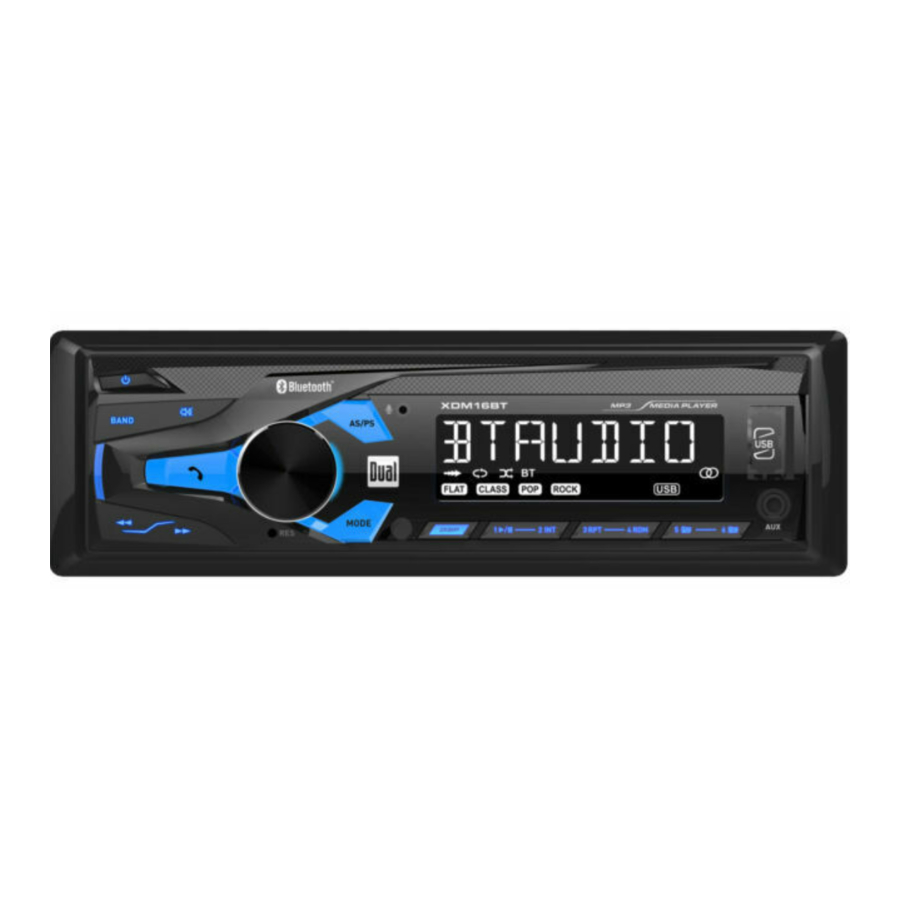

Dual XDM16BT - AM/FM-vastaanotin Bluetoothilla ja kiinteällä etupaneelilla - Käyttöohje

Valmistelu

Lue koko käyttöohje ennen asennusta.

Ennen aloittamista

• Irrota akun miinusnapa. Pyydä ohjeita pätevältä teknikolta.
• Vältä laitteen asentamista paikkaan, jossa se altistuisi korkeille lämpötiloille, kuten suoralle auringonvalolle, tai jossa se altistuisi pölylle, lialle tai liialliselle tärinälle.

Pääyksikön asennus: Tyypillinen DIN-asennus

Vaihe 1: Aseta asennusholkki asennussarjaan tai kojelautaan.

Vaihe 2: Taivuta useita asennuskielekkeitä asennusholkin ympärille, kunnes asennusholkki on tukevasti kiinni.

Vaihe 3: Liitä kaikki johdinsarjat ja liu'uta pääyksikkö asennusholkkiin, kunnes se napsahtaa paikalleen.

Pääyksikön asennus: ISO-asennus

Kiinnitä kannattimet pääyksikön sivuille käyttämällä olemassa olevia kannattimia tai asennussarjan mukana toimitettuja kannattimia pääyksikön mukana toimitettavilla ruuveilla.

Kytkentäkaavio

Hallintalaitteiden sijainnit

Yleinen käyttö

Power On/Off (Virta päälle/pois)
Paina -painiketta kytkeäksesi laitteen päälle. Paina uudelleen kytkeäksesi laitteen pois päältä.

Changing Modes (Tilojen vaihtaminen)
Paina MODE valitaksesi Radio, USB, Auxiliary Input (Lisätulo) ja Bluetooth välillä. Käyttötilat näkyvät näytössä.

Volume (Äänenvoimakkuus)
Säädä äänenvoimakkuutta käyttämällä volume knob (äänenvoimakkuuden säädintä) (00-43).

Mute (Mykistys)
Paina mykistääksesi äänen. Paina uudelleen jatkaaksesi kuuntelua aiemmin valitulla äänenvoimakkuudella.

Auxiliary Inputs (Lisätulot)
Aseta 3,5 mm:n kaapeli laitteen etuosan AUX-porttiin.

Reset (Nollaus)
Paina RESET -painiketta palauttaaksesi laitteen tehdasasetuksiin, jos ilmenee epänormaalia toimintaa. Nollauspainike sijaitsee etupaneelissa.

Setting the Clock (Kellon asettaminen)
Kun laite on päällä, paina DISP näyttääksesi kellonajan. Paina ja pidä DISP painettuna, kunnes tunnit alkavat vilkkua, ja vapauta sitten.

Paina TUNE ja TUNE säätääksesi tunteja, paina sitten DISP, minuutit alkavat vilkkua, paina TUNEja TUNE -painiketta säätääksesi minuutteja.

Paina DISP hetken aikaa tallentaaksesi valitun ajan.

Display (Näyttö)
Paina DISP vaihtaaksesi näytön eri tietojen välillä.

Audio / Menu (Ääni / Valikko)
Paina volume knob (äänenvoimakkuuden säädintä) hetken aikaa valitaksesi ääniominaisuuksien välillä.

Paina ja pidä volume knob (äänenvoimakkuuden säädintä) painettuna yli kaksi sekuntia valitaksesi valikko-ominaisuuksien välillä.

Kierrä volume knob (äänenvoimakkuuden säädintä) vasemmalle/oikealle säätääksesi tai aktivoidaksesi halutun toiminnon/äänen.

AM/FM-virittimen käyttö

Seek Tuning (Hakuviritys)
Paina TUNE tai TUNE hakeaksesi edellisen tai seuraavan vahvan aseman.

Manual Tuning (Manuaalinen viritys)
Paina ja pidä TUNE tai TUNE painettuna siirtyäksesi manuaaliseen viritystilaan, paina sitten TUNE tai TUNE hetken aikaa muuttaaksesi radiotaajuutta ylös tai alas yksi askel kerrallaan. Paina ja pidä TUNE tai TUNE painettuna edetäksesi nopeasti.

Band (Taajuusalue)
Paina BAND valitaksesi FM1, FM2, FM3, AM1 ja AM2 -taajuusalueiden välillä. Jokaista taajuusaluetta varten voidaan ohjelmoida jopa kuusi esiasetusta, jolloin muistiin voidaan tallentaa jopa 18 FM-asemaa ja 12 AM-asemaa.

Storing Presets (Esiasetusten tallentaminen)
Jopa 18 FM- ja 12 AM-asemaa voidaan tallentaa. Aseman tallentamiseksi valitse haluamasi taajuusalue ja asema. Paina ja pidä haluamaasi esiasetuspainiketta (1-6) painettuna yli kaksi sekuntia. Kun esiasetus on tallennettu, esiasetusnumero näkyy näytössä.

Recalling Presets (Esiasetusten palauttaminen)
Esiasetetut asemat voidaan palauttaa milloin tahansa painamalla vastaavaa esiasetuspainiketta.

Automatically Store (Automaattinen tallennus)
Paina ja pidä AS/PS painettuna yli 2 sekuntia tallentaaksesi 18 FM-asemaa ja 12 AM-asemaa automaattisesti.

Preset Scan Stations (Esiasetettujen asemien haku)
Paina AS/PS palauttaaksesi jokaisen muistiin tallennetun esiasetetun aseman kullakin taajuusalueella.

USB-käyttö

MP3-tiedostojen toistaminen
Toistaaksesi MP3-tiedostoja, aseta USB-laite, joka sisältää MP3-tiedostoja.

Track Select (Kappaleen valinta)
Paina TUNE siirtyäksesi seuraavan kappaleen alkuun.
Paina TUNE siirtyäksesi edellisen kappaleen alkuun.

Fast Forward and Reverse (Pikakelaus eteen- ja taaksepäin)
Paina ja pidä TUNE tai TUNEpainettuna pikakelataksesi kappaletta eteen- tai taaksepäin.

Pause (Tauko)
Paina keskeyttääksesi USB-toiston väliaikaisesti.
Paina uudelleen jatkaaksesi toistoa.

Folder Access (Kansion käyttö)
Kansiot löytyvät painamalla Folder Up (Kansio ylös) tai Folder Down (Kansio alas). Noin sekunnin kuluttua kansion nimen näyttämisestä valitun kansion alla oleva ensimmäinen tiedosto näytetään ja toisto alkaa.

Repeat (Toista)
Paina RPT vaihtaaksesi RPT ALL, RPT FLR ja RPT ONE välillä.

• RPT ALL - Toistaa kaikki kappaleet USB-laitteella.
• RPT ONE - Toistaa jatkuvasti valittua kappaletta.
• RPT FLR - Toistaa jatkuvasti kaikki tiedostot nykyisessä kansiossa.

Random (Satunnainen)
Paina RDM toistaaksesi kappaleita satunnaisessa järjestyksessä; paina uudelleen peruuttaaksesi RDM -toiminnon.

Intro
Paina INT toistaaksesi jokaisen kappaleen ensimmäiset 10 sekuntia; paina uudelleen peruuttaaksesi INT -toiminnon.

Bluetooth-käyttö

Preparation (Valmistelu)
Ennen Bluetooth-laitteen käyttöä se on paritettava ja yhdistettävä. Varmista, että Bluetooth on aktivoitu laitteessasi ennen pariliitoksen aloittamista.

Pairing a New Device (Uuden laitteen pariliitos)
Pääyksikkö lähettää pariliitossignaalin jatkuvasti, kun laitteita ei ole yhdistetty. Suorita pariliitos Bluetooth-laitteestasi. Katso lisätietoja laitteesi käyttöohjeesta.

Laitteen nimi on "Dual Media Player".
Bluetooth-salasana on "1234".

Note (Huomautus): Pääyksikkö voi olla missä tahansa käyttötilassa, kun pariliitos suoritetaan.

Streaming Audio Troubleshooting (Suoratoistoäänen vianmääritys)
Pääyksikkö tukee A2DP-langatonta suoratoistoääntä Bluetooth-mobiililaitteesta suoraan pääyksikköön.

Seuraavia toimintoja voidaan käyttää musiikin hallintaan:

• Paina siirtyäksesi seuraavaan käytettävissä olevaan ääniraitaan.
• Paina siirtyäksesi edelliseen ääniraitaan.
• Paina vaihtaaksesi toiston ja tauon välillä toiston aikana.

Vianmääritys

Ongelma	Syy	Toimenpide
Laite ei käynnisty (ei virtaa)	Keltainen johto ei ole kytketty tai väärä jännite Punainen johto ei ole kytketty tai väärä jännite	Tarkista liitännät oikean jännitteen (11~16VDC) varmistamiseksi
	Musta johto ei ole kytketty	Tarkista maadoitusliitäntä
	Sulake palanut	Vaihda sulake
Laitteessa on virta (mutta ei ääntä)	Kaiutinjohtoja ei ole kytketty	Tarkista kaiuttimien liitännät
	Yksi tai useampi kaiutinjohto koskettaa toisiaan tai koskettaa rungon maadoitusta	Eristä kaikki paljaat kaiutinjohtimet toisistaan ja rungon maadoituksesta
Laite polttaa sulakkeita	Keltainen tai punainen johto koskettaa rungon maadoitusta	Tarkista, onko johto puristuksissa
	Kaiutinjohtimet koskettavat rungon maadoitusta	Tarkista, onko johto puristuksissa
	Väärä sulakekoko	Käytä sulaketta, jolla on oikea koko
NO FILE (EI TIEDOSTOA) näkyy näytössä	Laitteelta ei löydy toistettavia MP3-tiedostoja	Tarkista, onko laitteella kelvollisia MP3-tiedostoja
NO SUPPORT (EI TUKIA) näkyy näytössä	Virheellinen ID3-tunnisteversio on olemassa	Versio 1.0–2.0 ID3-tunnisteita tuetaan.

Tekniset tiedot

FM-viritin

Viritysalue: 87.5MHz-107.9MHz

Käyttökelpoinen herkkyys: 8.5dBf

50dB:n vaimennusherkkyys: 10dBf

Stereoerotus @ 1kHz: >30dB

Taajuusvaste: 30Hz-13kHz

AM-viritin

Viritysalue: 530kHz-1710kHz

Käyttökelpoinen herkkyys: <42dBu

Taajuusvaste: 30Hz-2.2kHz

Yleistä

Kaiuttimen lähtöimpedanssi: 4~8 ohmia

Linjalähdön jännite: 2 Volttia RMS

Mitat: 7" x 3.8" x 2" (178 x 97 x 50 mm)

Suunnittelu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

CEA-2006-tehostandardin tekniset tiedot
(viite: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Teho: 16 Watts RMS x 4 kanavaa 4 ohmilla ja < 1% THD+N
Signaali-kohinasuhde: 75dBA (viite: 1 watti 4 ohmiin)
