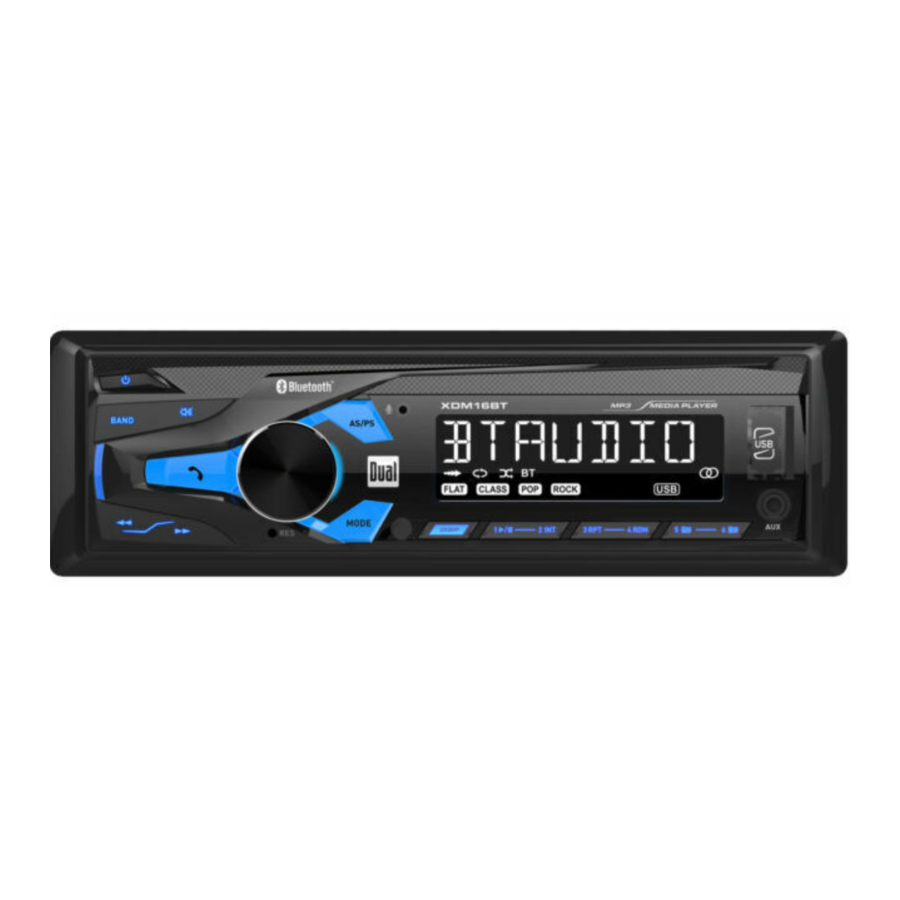

Dual XDM16BT - Odbiornik AM/FM z Bluetooth i instrukcja obsługi z panelem stałym

Przygotowanie

Prosimy o przeczytanie całej instrukcji przed instalacją.

Zanim zaczniesz

• Odłącz ujemny zacisk akumulatora. Skonsultuj się z wykwalifikowanym technikiem w celu uzyskania instrukcji.
• Unikaj instalowania urządzenia w miejscach narażonych na wysokie temperatury, np. od bezpośredniego światła słonecznego, lub w miejscach narażonych na kurz, brud lub nadmierne wibracje.

Montaż jednostki głównej: Typowy montaż DIN

Krok 1: Włóż tuleję montażową do zestawu instalacyjnego lub deski rozdzielczej.

Krok 2: Zegnij kilka zaczepów montażowych wokół tulei montażowej, aż tuleja montażowa będzie zabezpieczona.

Krok 3: Podłącz wszystkie wiązki przewodów i wsuń jednostkę główną do tulei montażowej, aż zatrzaśnie się na swoim miejscu.

Montaż jednostki głównej: Montaż ISO

Używając istniejących wsporników lub wsporników dostarczonych z zestawem instalacyjnym, przymocuj wsporniki do boków jednostki głównej za pomocą śrub dostarczonych z jednostką główną.

Schemat połączeń

Umiejscowienie elementów sterujących

Ogólna obsługa

Włączanie/wyłączanie zasilania
Naciśnij przycisk , aby włączyć urządzenie. Naciśnij ponownie, aby wyłączyć urządzenie.

Zmiana trybów
Naciśnij MODE (tryb), aby wybrać pomiędzy radiem, USB, wejściem pomocniczym i Bluetooth. Tryby pracy są wyświetlane na wyświetlaczu.

Głośność
Dostosuj głośność za pomocą pokrętła głośności (00-43).

Wyciszenie
Naciśnij, aby wyciszyć dźwięk. Naciśnij ponownie, aby wznowić słuchanie przy poprzednio wybranej głośności.

Wejścia pomocnicze
Włóż kabel 3,5 mm do przedniego portu AUX (wejście pomocnicze) urządzenia.

Reset
Naciśnij przycisk RESET (reset), aby przywrócić ustawienia fabryczne urządzenia, jeśli wystąpi nieprawidłowe działanie. Przycisk resetowania znajduje się na panelu przednim.

Ustawianie zegara
Przy włączonym urządzeniu naciśnij DISP (wyświetl), aby wyświetlić godzinę. Naciśnij i przytrzymaj DISP (wyświetl), aż godziny zaczną migać, a następnie zwolnij.

Naciśnij TUNE (strojenie) i TUNE (strojenie) , aby dostosować godziny, a następnie naciśnij DISP (wyświetl), minuty zaczną migać, naciśnij przycisk TUNE (strojenie) i TUNE (strojenie) , aby dostosować minuty.

Naciśnij na chwilę DISP (wyświetl), aby zapisać wybrany czas.

Wyświetlacz
Naciśnij DISP (wyświetl), aby przełączać wyświetlanie różnych informacji.

Audio / Menu
Naciśnij na chwilę pokrętło głośności, aby wybrać funkcje audio.

Naciśnij i przytrzymaj pokrętło głośności przez ponad dwie sekundy, aby wybrać funkcje menu.

Obróć pokrętło głośności w lewo/prawo, aby dostosować lub aktywować żądaną funkcję/audio.

Obsługa tunera AM/FM

Wyszukiwanie strojenia
Naciśnij TUNE (strojenie) lub TUNE (strojenie) , aby wyszukać poprzednią lub następną silną stację.

Strojenie ręczne
Naciśnij i przytrzymaj TUNE (strojenie) lub TUNE (strojenie) , aby przejść do trybu strojenia ręcznego, a następnie naciśnij na chwilę TUNE (strojenie) lub TUNE (strojenie) , aby zmienić częstotliwość radiową w górę lub w dół o jeden krok na raz. Naciśnij i przytrzymaj TUNE (strojenie) lub TUNE (strojenie) , aby szybko przewijać.

Pasmo
Naciśnij BAND (pasmo), aby wybrać pomiędzy pasmami FM1, FM2, FM3, AM1 i AM2. Dla każdego pasma można zaprogramować do sześciu ustawień wstępnych, co umożliwia zapisanie w pamięci do 18 stacji FM i 12 stacji AM.

Zapisywanie ustawień wstępnych
Można zapisać do 18 stacji FM i 12 stacji AM. Aby zapisać stację, wybierz żądane pasmo i stację. Naciśnij i przytrzymaj żądany przycisk ustawień wstępnych (1-6) przez ponad dwie sekundy. Po zapisaniu numer ustawienia wstępnego pojawi się na wyświetlaczu.

Przywoływanie ustawień wstępnych
Stacje ustawione jako ustawienia wstępne można przywołać w dowolnym momencie, naciskając odpowiedni przycisk ustawień wstępnych.

Automatyczne zapisywanie
Naciśnij i przytrzymaj AS/PS przez ponad 2 sekundy, aby automatycznie zapisać 18 stacji FM i 12 stacji AM.

Skanowanie stacji ustawionych jako ustawienia wstępne
Naciśnij AS/PS, aby przywołać każdą stację ustawioną jako ustawienie wstępne, która jest zapisana w pamięci w każdym paśmie.

Obsługa USB

Odtwarzanie plików MP3
Aby odtworzyć pliki MP3, włóż urządzenie USB zawierające pliki MP3.

Wybór ścieżki
Naciśnij TUNE , aby przejść do początku następnej ścieżki.
Naciśnij TUNE , aby przejść do początku poprzedniej ścieżki.

Szybkie przewijanie do przodu i do tyłu
Naciśnij i przytrzymaj TUNE lub TUNE, aby szybko przewinąć ścieżkę do przodu lub do tyłu.

Pauza
Naciśnij , aby tymczasowo zatrzymać odtwarzanie z USB.
Naciśnij ponownie, aby wznowić odtwarzanie.

Dostęp do folderu
Foldery można znaleźć, naciskając Folder w górę lub Folder w dół. Około sekundy po wyświetleniu nazwy folderu zostanie wyświetlony pierwszy plik w wybranym folderze i rozpocznie się odtwarzanie.

Powtórz
Naciśnij RPT (powtórz), aby przełączać pomiędzy RPT ALL (powtórz wszystko), RPT FLR (powtórz folder) i RPT ONE (powtórz jeden).

• RPT ALL (powtórz wszystko) - Odtwarza wszystkie ścieżki na urządzeniu USB.
• RPT ONE (powtórz jeden) - Ciągle powtarza wybraną ścieżkę.
• RPT FLR (powtórz folder) - Ciągle powtarza wszystkie pliki w bieżącym folderze.

Losowo
Naciśnij RDM (losowo), aby odtwarzać ścieżki w kolejności losowej; naciśnij ponownie, aby anulować funkcję RDM (losowo).

Intro
Naciśnij INT (intro) , aby odtworzyć pierwsze 10 sekund każdej ścieżki; naciśnij ponownie, aby anulować funkcję INT (intro).

Obsługa Bluetooth

Przygotowanie
Przed użyciem urządzenia Bluetooth należy je sparować i podłączyć. Upewnij się, że funkcja Bluetooth jest aktywowana na urządzeniu przed rozpoczęciem procesu parowania.

Parowanie nowego urządzenia
Jednostka główna stale emituje sygnał parowania, gdy nie są podłączone żadne urządzenia. Wykonaj sekwencję parowania z urządzenia Bluetooth. Więcej szczegółów można znaleźć w instrukcji obsługi urządzenia.

Nazwa urządzenia to "Dual Media Player".
Kod dostępu Bluetooth to "1234".

Uwaga: Jednostka główna może być w dowolnym trybie pracy podczas wykonywania parowania.

Rozwiązywanie problemów ze strumieniowym przesyłaniem dźwięku
Jednostka główna obsługuje bezprzewodowe przesyłanie strumieniowe audio A2DP z urządzenia mobilnego Bluetooth bezpośrednio do jednostki głównej.

Do sterowania muzyką można użyć następujących funkcji:

• Naciśnij , aby przejść do następnej dostępnej ścieżki audio.
• Naciśnij , aby przejść do poprzedniej ścieżki audio.
• Naciśnij , aby przełączać pomiędzy odtwarzaniem a pauzą podczas odtwarzania.

Rozwiązywanie problemów

Problem	Przyczyna	Działanie
Urządzenie nie włącza się (brak zasilania)	Żółty przewód niepodłączony lub nieprawidłowe napięcie Czerwony przewód niepodłączony lub nieprawidłowe napięcie	Sprawdź połączenia pod kątem prawidłowego napięcia (11~16VDC)
	Czarny przewód niepodłączony	Sprawdź połączenie z uziemieniem
	Przepalony bezpiecznik	Wymień bezpiecznik
Urządzenie ma zasilanie (ale brak dźwięku)	Przewody głośnikowe niepodłączone	Sprawdź połączenia przy głośnikach
	Jeden lub więcej przewodów głośnikowych dotyka się nawzajem lub dotyka uziemienia obudowy	Zaizoluj wszystkie gołe przewody głośnikowe od siebie i od uziemienia obudowy
Urządzenie przepala bezpieczniki	Żółty lub czerwony przewód dotyka uziemienia obudowy	Sprawdź, czy przewód nie jest przyciśnięty
	Przewody głośnikowe dotykają uziemienia obudowy	Sprawdź, czy przewód nie jest przyciśnięty
	Nieprawidłowa wartość bezpiecznika	Użyj bezpiecznika o prawidłowej wartości
Na wyświetlaczu pojawia się komunikat NO FILE (brak pliku)	Na urządzeniu nie znaleziono żadnych plików MP3, które można odtworzyć	Sprawdź urządzenie pod kątem prawidłowych plików MP3
Na wyświetlaczu pojawia się komunikat NO SUPPORT (brak obsługi)	Obecna jest nieprawidłowa wersja znacznika ID3	Obsługiwane są znaczniki ID3 w wersji od 1.0 do 2.0.

Specyfikacje

Tuner FM

Zakres strojenia: 87,5MHz-107,9MHz

Użyteczna czułość: 8,5dBf

Czułość wyciszenia 50dB: 10dBf

Separacja stereo @ 1kHz: >30dB

Pasmo przenoszenia: 30Hz-13kHz

Tuner AM

Zakres strojenia: 530kHz-1710kHz

Użyteczna czułość: <42dBu

Pasmo przenoszenia: 30Hz-2,2kHz

Ogólne

Impedancja wyjściowa głośnika: 4~8 omów

Napięcie wyjściowe liniowe: 2 V RMS

Wymiary: 7" x 3,8" x 2" (178 x 97 x 50 mm)

Konstrukcja i specyfikacje mogą ulec zmianie bez powiadomienia.

Specyfikacje standardu mocy CEA-2006
(odniesienie: 14,4 VDC +/- 0,2 V, 20 Hz~20 kHz)
Moc wyjściowa: 16 W RMS x 4 kanały przy 4 omach i < 1% THD+N
Stosunek sygnału do szumu: 75 dBA (odniesienie: 1 wat przy 4 omach)
