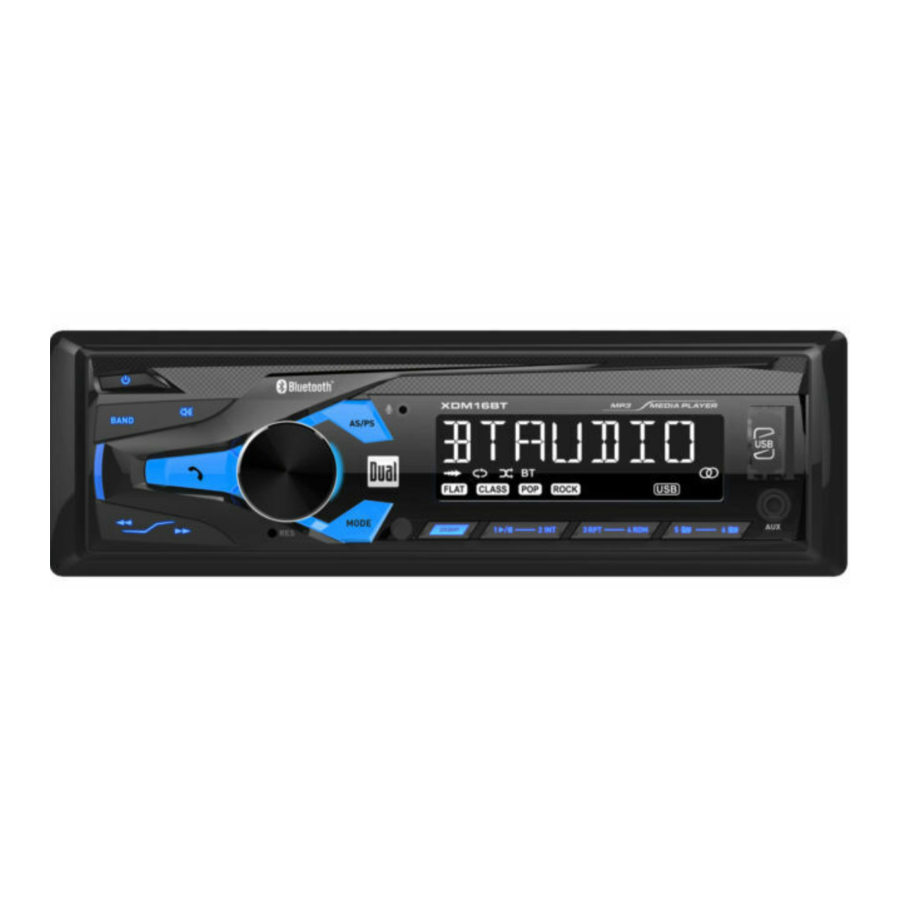

Dual XDM16BT - Penerima AM/FM dengan Bluetooth dan Manual Wajah Tetap

Persiapan

Silakan baca seluruh manual sebelum pemasangan.

Sebelum Anda Memulai

• Lepaskan terminal negatif baterai. Konsultasikan dengan teknisi yang memenuhi syarat untuk instruksi.
• Hindari memasang unit di tempat yang akan terkena suhu tinggi, seperti dari sinar matahari langsung, atau di tempat yang akan terkena debu, kotoran, atau getaran berlebihan.

Memasang Unit Kepala: Pemasangan DIN Umum

Langkah 1: Masukkan selongsong pemasangan ke dalam kit pemasangan atau dasbor.

Langkah 2: Tekuk beberapa tab pemasangan di sekitar selongsong pemasangan hingga selongsong pemasangan aman.

Langkah 3: Sambungkan semua kabel dan geser unit kepala ke dalam selongsong pemasangan hingga berbunyi klik di tempatnya.

Memasang Unit Kepala: Pemasangan ISO

Dengan menggunakan braket yang ada atau braket yang disertakan dengan kit pemasangan, pasang braket ke sisi unit kepala dengan sekrup yang disertakan dengan unit kepala.

Diagram Pengkabelan

Lokasi Kontrol

Operasi Umum

Daya Hidup/Mati (Power On/Off)
Tekan tombol untuk menghidupkan unit. Tekan lagi untuk mematikan unit.

Mengubah Mode (Changing Modes)
Tekan MODE untuk memilih antara Radio, USB, Input Tambahan (Auxiliary Input) dan Bluetooth. Mode operasi ditampilkan di layar.

Volume
Sesuaikan volume menggunakan kenop volume (00-43).

Bisukan (Mute)
Tekan untuk membisukan audio. Tekan lagi untuk melanjutkan mendengarkan pada volume yang dipilih sebelumnya.

Input Tambahan (Auxiliary Inputs)
Masukkan kabel 3,5 mm ke port AUX depan unit.

Atur Ulang (Reset)
Tekan tombol RESET untuk mengatur ulang unit kembali ke pengaturan pabrik jika terjadi operasi abnormal. Tombol reset terletak di panel depan.

Mengatur Jam (Setting the Clock)
Saat unit menyala, tekan DISP untuk menampilkan waktu jam. Tekan dan tahan DISP hingga jam mulai berkedip, lalu lepaskan.

Tekan TUNE dan TUNE untuk menyesuaikan jam, lalu tekan DISP, menit mulai berkedip, tekan tombol TUNEdan TUNE untuk menyesuaikan menit.

Tekan DISP sebentar untuk menyimpan waktu yang dipilih.

Tampilan (Display)
Tekan DISP untuk beralih tampilan antara berbagai informasi yang ditampilkan.

Audio / Menu
Tekan kenop volume sebentar untuk memilih antara fungsi audio.

Tekan dan tahan kenop volume selama lebih dari dua detik untuk memilih antara fungsi menu.

Putar kenop volume ke kiri/kanan untuk menyesuaikan atau mengaktifkan fungsi/audio yang diinginkan.

Operasi Tuner AM/FM

Pencarian Tuning (Seek Tuning)
Tekan TUNE atau TUNE untuk mencari stasiun kuat sebelumnya atau berikutnya.

Tuning Manual
Tekan dan tahan TUNE atau TUNE untuk masuk ke mode tuning manual, lalu tekan TUNE atau TUNE sebentar untuk mengubah frekuensi radio naik atau turun satu langkah pada satu waktu. Tekan dan tahan TUNE atau TUNE untuk maju dengan cepat.

Band
Tekan BAND untuk memilih antara band FM1, FM2, FM3, AM1 dan AM2. Hingga enam preset dapat diprogram untuk setiap band, memungkinkan hingga 18 stasiun FM dan 12 stasiun AM untuk disimpan dalam memori.

Menyimpan Preset (Storing Presets)
Hingga 18 stasiun FM dan 12 stasiun AM dapat disimpan. Untuk menyimpan stasiun, pilih band dan stasiun yang diinginkan. Tekan dan tahan tombol preset yang diinginkan (1-6) selama lebih dari dua detik. Saat disimpan, nomor preset akan muncul di layar.

Memanggil Preset (Recalling Presets)
Stasiun preset dapat dipanggil kapan saja dengan menekan tombol preset yang sesuai.

Simpan Otomatis (Automatically Store)
Tekan dan tahan AS/PS selama lebih dari 2 detik untuk menyimpan 18 stasiun FM dan 12 stasiun AM secara otomatis.

Stasiun Pindai Preset (Preset Scan Stations)
Tekan AS/PS untuk memanggil setiap stasiun preset yang disimpan dalam memori di setiap band.

Operasi USB

Memutar File MP3 (Playing MP3 Files)
Untuk memutar file MP3, masukkan perangkat USB yang berisi file MP3.

Pilih Trek (Track Select)
Tekan TUNE untuk melompat ke awal trek berikutnya.
Tekan TUNE untuk melompat ke awal trek sebelumnya.

Maju Cepat dan Mundur (Fast Forward and Reverse)
Tekan dan tahan TUNE atau TUNEuntuk maju cepat atau memundurkan trek.

Jeda (Pause)
Tekan untuk menghentikan sementara pemutaran USB.
Tekan lagi untuk melanjutkan pemutaran.

Akses Folder (Folder Access)
Folder dapat ditemukan dengan menekan Folder Naik (Folder Up) atau Folder Turun (Folder Down). Sekitar satu detik setelah nama folder ditampilkan, file pertama di bawah folder yang dipilih akan ditampilkan dan pemutaran akan dimulai.

Ulangi (Repeat)
Tekan RPT untuk beralih antara RPT ALL, RPT FLR dan RPT ONE.

• RPT ALL - Memutar semua trek pada perangkat USB.
• RPT ONE - Terus-menerus mengulangi trek yang dipilih.
• RPT FLR - Terus-menerus mengulangi semua file di folder saat ini.

Acak (Random)
Tekan RDM untuk memutar trek dalam urutan acak; tekan lagi untuk membatalkan fungsi RDM.

Intro
Tekan INT untuk memutar 10 detik pertama dari setiap trek; tekan lagi untuk membatalkan fungsi INT.

Operasi Bluetooth

Persiapan
Sebelum menggunakan perangkat Bluetooth, perangkat tersebut harus dipasangkan dan disambungkan. Pastikan Bluetooth diaktifkan pada perangkat Anda sebelum memulai proses pemasangan.

Memasangkan Perangkat Baru (Pairing a New Device)
Unit kepala menyiarkan sinyal pemasangan terus-menerus ketika tidak ada perangkat yang terhubung. Selesaikan urutan pemasangan dari perangkat Bluetooth Anda. Lihat manual pemilik untuk perangkat Anda untuk detail lebih lanjut.

Nama perangkat adalah "Dual Media Player".
Kode sandi Bluetooth adalah "1234".

Catatan: Unit kepala dapat berada dalam mode operasi apa pun saat pemasangan dilakukan.

Pemecahan Masalah Streaming Audio (Streaming Audio Troubleshooting)
Unit kepala mendukung streaming audio nirkabel A2DP dari perangkat seluler Bluetooth langsung ke unit kepala Anda.

Fungsi berikut dapat digunakan untuk mengontrol musik:

• Tekan untuk melompat ke trek audio berikutnya yang tersedia.
• Tekan untuk melompat ke trek audio sebelumnya.
• Tekan untuk beralih antara putar dan jeda selama pemutaran.

Pemecahan Masalah

Masalah	Penyebab	Tindakan
Unit tidak mau menyala (tidak ada daya)	Kabel kuning tidak terhubung atau tegangan salah Kabel merah tidak terhubung atau tegangan salah	Periksa koneksi untuk tegangan yang tepat (11~16VDC)
	Kabel hitam tidak terhubung	Periksa koneksi ke ground
	Sekering putus	Ganti sekering
Unit memiliki daya (tetapi tidak ada suara)	Kabel speaker tidak terhubung	Periksa koneksi di speaker
	Satu atau lebih kabel speaker saling bersentuhan atau menyentuh ground sasis	Isolasi semua kabel speaker telanjang dari satu sama lain dan ground sasis
Unit meniup sekering	Kabel kuning atau merah menyentuh ground sasis	Periksa kabel yang terjepit
	Kabel speaker menyentuh ground sasis	Periksa kabel yang terjepit
	Peringkat sekering salah	Gunakan sekering dengan peringkat yang benar
NO FILE muncul di layar	Tidak ada file MP3 yang dapat diputar yang ditemukan di perangkat	Periksa perangkat untuk file MP3 yang valid
NO SUPPORT muncul di layar	Versi tag ID3 yang tidak valid ada	Tag ID3 versi 1.0 hingga 2.0 didukung.

Spesifikasi

Tuner FM

Rentang tuning: 87.5MHz-107.9MHz

Sensitivitas yang dapat digunakan: 8.5dBf

Sensitivitas senyap 50dB: 10dBf

Pemisahan stereo @ 1kHz: >30dB

Respons frekuensi: 30Hz-13kHz

Tuner AM

Rentang tuning: 530kHz-1710kHz

Sensitivitas yang dapat digunakan: <42dBu

Respons frekuensi: 30Hz-2.2kHz

Umum

Impedansi keluaran speaker: 4~8 ohm

Tegangan keluaran saluran: 2 Volt RMS

Dimensi: 7" x 3.8" x 2" (178 x 97 x 50 mm)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Spesifikasi Standar Daya CEA-2006
(referensi: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Daya Keluaran: 16 Watt RMS x 4 saluran pada 4 ohm dan < 1% THD+N
Rasio Sinyal terhadap Kebisingan: 75dBA (referensi: 1 watt ke 4 ohm)
