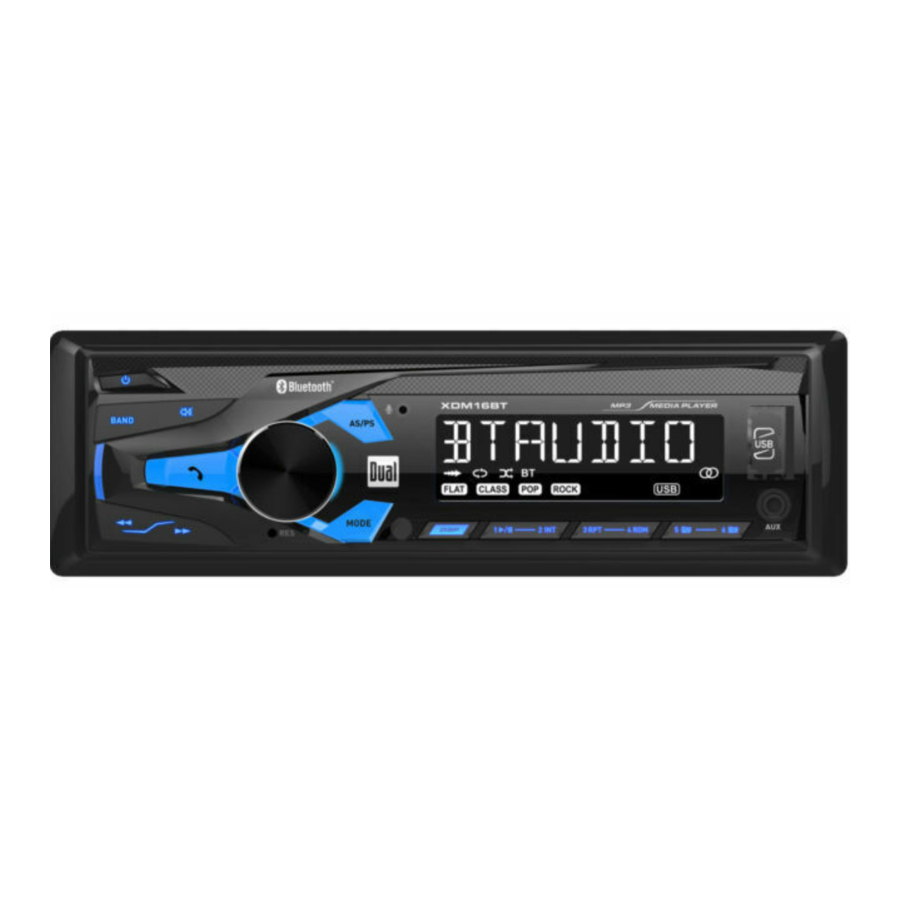

Dual XDM16BT - AM/FM приемник с Bluetooth и фиксирано лице - Ръководство

Подготовка

Моля, прочетете цялото ръководство преди инсталацията.

Преди да започнете

• Изключете отрицателния терминал на акумулатора. Консултирайте се с квалифициран техник за инструкции.
• Избягвайте да инсталирате устройството на места, където би било подложено на високи температури, като например от пряка слънчева светлина, или където би било подложено на прах, мръсотия или прекомерни вибрации.

Монтиране на главното устройство: Типичен DIN монтаж

Стъпка 1: Поставете монтажната втулка в комплекта за инсталиране или таблото.

Стъпка 2: Огънете множество монтажни щифтове около монтажната втулка, докато монтажната втулка е закрепена.

Стъпка 3: Свържете всички кабелни снопове и плъзнете главното устройство в монтажната втулка, докато щракне на място.

Монтиране на главното устройство: ISO монтаж

Използвайки съществуващите скоби или скобите, доставени с комплекта за инсталиране, монтирайте скобите отстрани на главното устройство с винтовете, доставени с главното устройство.

Електрическа схема

Местоположения на контролите

Обща работа

Power On/Off (Включване/Изключване)
Натиснете бутона , за да включите устройството. Натиснете отново, за да изключите устройството.

Changing Modes (Смяна на режимите)
Натиснете MODE (Режим), за да изберете между Radio (Радио), USB, Auxiliary Input (Допълнителен вход) и Bluetooth. Режимите на работа се показват на дисплея.

Volume (Сила на звука)
Регулирайте силата на звука с помощта на volume knob (бутон за сила на звука) (00-43).

Mute (Заглушаване)
Натиснете, за да заглушите звука. Натиснете отново, за да възобновите слушането при предварително избраната сила на звука.

Auxiliary Inputs (Допълнителни входове)
Включете 3,5 мм кабел в предния AUX порт на устройството.

Reset (Нулиране)
Натиснете бутона RESET (Нулиране), за да върнете устройството към фабричните настройки, ако възникне необичайна работа. Бутонът за нулиране се намира на предния панел.

Setting the Clock (Настройка на часовника)
Когато устройството е включено, натиснете DISP (Дисплей), за да покажете часа. Натиснете и задръжте DISP (Дисплей), докато часовете започнат да мигат, след което освободете.

Натиснете TUNE (Настройване) и TUNE (Настройване) , за да регулирате часовете, след това натиснете DISP (Дисплей), минутите започват да мигат, натиснете бутона TUNE (Настройване)и TUNE (Настройване) , за да регулирате минутите.

Натиснете DISP (Дисплей) за кратко, за да запазите избраното време.

Display (Дисплей)
Натиснете DISP (Дисплей), за да превключвате дисплея между различна показана информация.

Audio / Menu (Аудио / Меню)
Натиснете volume knob (бутон за сила на звука) за кратко, за да изберете между аудио функции.

Натиснете и задръжте volume knob (бутон за сила на звука) за повече от две секунди, за да изберете между функциите на менюто.

Завъртете volume knob (бутон за сила на звука) наляво/надясно, за да регулирате или активирате желаната функция/аудио.

Работа с AM/FM тунер

Seek Tuning (Търсене на настройка)
Натиснете TUNE (Настройване) или TUNE (Настройване), за да търсите предишната или следващата силна станция.

Manual Tuning (Ръчно настройване)
Натиснете и задръжте TUNE (Настройване) или TUNE (Настройване) , за да влезете в режим на ръчно настройване, след това натиснете TUNE (Настройване) или TUNE (Настройване) за кратко, за да промените радиочестотата нагоре или надолу с една стъпка наведнъж. Натиснете и задръжте TUNE (Настройване) или TUNE (Настройване) , за да преминете бързо.

Band (Обхват)
Натиснете BAND (Обхват), за да изберете между FM1, FM2, FM3, AM1 и AM2 обхвати. До шест предварително зададени настройки могат да бъдат програмирани за всеки обхват, което позволява до 18 FM станции и 12 AM станции да бъдат запаметени.

Storing Presets (Запаметяване на предварително зададени настройки)
Могат да бъдат запаметени до 18 FM и 12 AM станции. За да запаметите станция, изберете желания обхват и станция. Натиснете и задръжте желания бутон за предварително зададена настройка (1-6) за повече от две секунди. Когато бъде запаметена, номерът на предварително зададената настройка ще се появи на дисплея.

Recalling Presets (Извикване на предварително зададени настройки)
Предварително зададените станции могат да бъдат извикани по всяко време чрез натискане на съответния бутон за предварително зададена настройка.

Automatically Store (Автоматично запаметяване)
Натиснете и задръжте AS/PS за повече от 2 секунди, за да запаметите автоматично 18 FM станции и 12 AM станции.

Preset Scan Stations (Сканиране на предварително зададени станции)
Натиснете AS/PS, за да извикате всяка предварително зададена станция, запаметена в паметта във всеки обхват.

USB работа

Възпроизвеждане на MP3 файлове
За да възпроизвеждате MP3 файлове, поставете USB устройство, съдържащо MP3 файлове.

Избор на песен
Натиснете TUNE , за да преминете към началото на следващата песен.
Натиснете TUNE , за да преминете към началото на предишната песен.

Бързо превъртане напред и назад
Натиснете и задръжте TUNE или TUNE, за да превъртите бързо напред или назад песен.

Пауза
Натиснете , за да спрете временно USB възпроизвеждането.
Натиснете отново, за да възобновите възпроизвеждането.

Достъп до папки
Папките могат да бъдат намерени чрез натискане на Folder Up (Папка нагоре) или Folder Down (Папка надолу). Около една секунда след като името на папката се покаже, първият файл под избраната папка ще бъде показан и възпроизвеждането ще започне.

Повторение
Натиснете RPT (Повторение), за да превключвате между RPT ALL (Повторение на всички), RPT FLR (Повторение на папка) и RPT ONE (Повторение на една).

• RPT ALL (Повторение на всички) - Възпроизвежда всички песни на USB устройството.
• RPT ONE (Повторение на една) - Непрекъснато повтаря избраната песен.
• RPT FLR (Повторение на папка) - Непрекъснато повтаря всички файлове в текущата папка.

Произволен
Натиснете RDM (Произволен), за да възпроизвеждате песните в произволен ред; натиснете отново, за да отмените функцията RDM (Произволен).

Въведение
Натиснете INT (Въведение) , за да възпроизведете първите 10 секунди от всяка песен; натиснете отново, за да отмените функцията INT (Въведение).

Bluetooth работа

Подготовка
Преди да използвате Bluetooth устройство, то трябва да бъде сдвоено и свързано. Уверете се, че Bluetooth е активиран на вашето устройство, преди да започнете процеса на сдвояване.

Pairing a New Device (Сдвояване на ново устройство)
Главното устройство излъчва сигнала за сдвояване постоянно, когато няма свързани устройства. Завършете последователността на сдвояване от вашето Bluetooth устройство. Вижте ръководството на потребителя за вашето устройство за повече подробности.

Името на устройството е "Dual Media Player".
Паролата за Bluetooth е "1234".

Забележка: Главното устройство може да бъде във всеки режим на работа, когато се извършва сдвояване.

Streaming Audio Troubleshooting (Отстраняване на проблеми с поточното аудио)
Главното устройство поддържа A2DP безжично поточно аудио от Bluetooth мобилно устройство директно към вашето главно устройство.

Следните функции могат да бъдат използвани за управление на музиката:

• Натиснете , за да преминете към следващата налична аудио песен.
• Натиснете , за да преминете към предишната аудио песен.
• Натиснете за да превключвате между пускане и пауза по време на възпроизвеждане.

Отстраняване на неизправности

Проблем	Причина	Действие
Устройството не се включва (няма захранване)	Жълтият проводник не е свързан или е с неправилно напрежение Червеният проводник не е свързан или е с неправилно напрежение	Проверете връзките за правилно напрежение (11~16VDC)
	Черният проводник не е свързан	Проверете връзката към земята
	Предпазителят е изгорял	Сменете предпазителя
Устройството има захранване (но няма звук)	Проводниците на високоговорителите не са свързани	Проверете връзките на високоговорителите
	Един или повече проводници на високоговорителите се допират един до друг или допират земята на шасито	Изолирайте всички голи проводници на високоговорителите един от друг и от земята на шасито
Устройството изгаря предпазители	Жълтият или червеният проводник докосват земята на шасито	Проверете за прищипан проводник
	Проводниците на високоговорителите докосват земята на шасито	Проверете за прищипан проводник
	Неправилен номинален ток на предпазителя	Използвайте предпазител с правилен номинален ток
На дисплея се появява NO FILE (НЯМА ФАЙЛ)	На устройството не са намерени MP3 файлове за възпроизвеждане	Проверете устройството за валидни MP3 файлове
На дисплея се появява NO SUPPORT (НЯМА ПОДДРЪЖКА)	Налице е невалидна версия на ID3 таг	Поддържат се ID3 тагове от версия 1.0 до 2.0.

Спецификации

FM тунер

Обхват на настройка: 87.5MHz-107.9MHz

Използваема чувствителност: 8.5dBf

50dB чувствителност на заглушаване: 10dBf

Стерео разделяне @ 1kHz: >30dB

Честотна характеристика: 30Hz-13kHz

AM тунер

Обхват на настройка: 530kHz-1710kHz

Използваема чувствителност: <42dBu

Честотна характеристика: 30Hz-2.2kHz

Общи

Изходен импеданс на високоговорителите: 4~8 ома

Линейно изходно напрежение: 2 Volts RMS

Размери: 7" x 3.8" x 2" (178 x 97 x 50 mm)

Дизайнът и спецификациите подлежат на промяна без предизвестие.

CEA-2006 Спецификации на стандарта за мощност
(справка: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Изходна мощност: 16 Watts RMS x 4 канала при 4 ома и < 1% THD+N
Съотношение сигнал/шум: 75dBA (справка: 1 ват в 4 ома)
