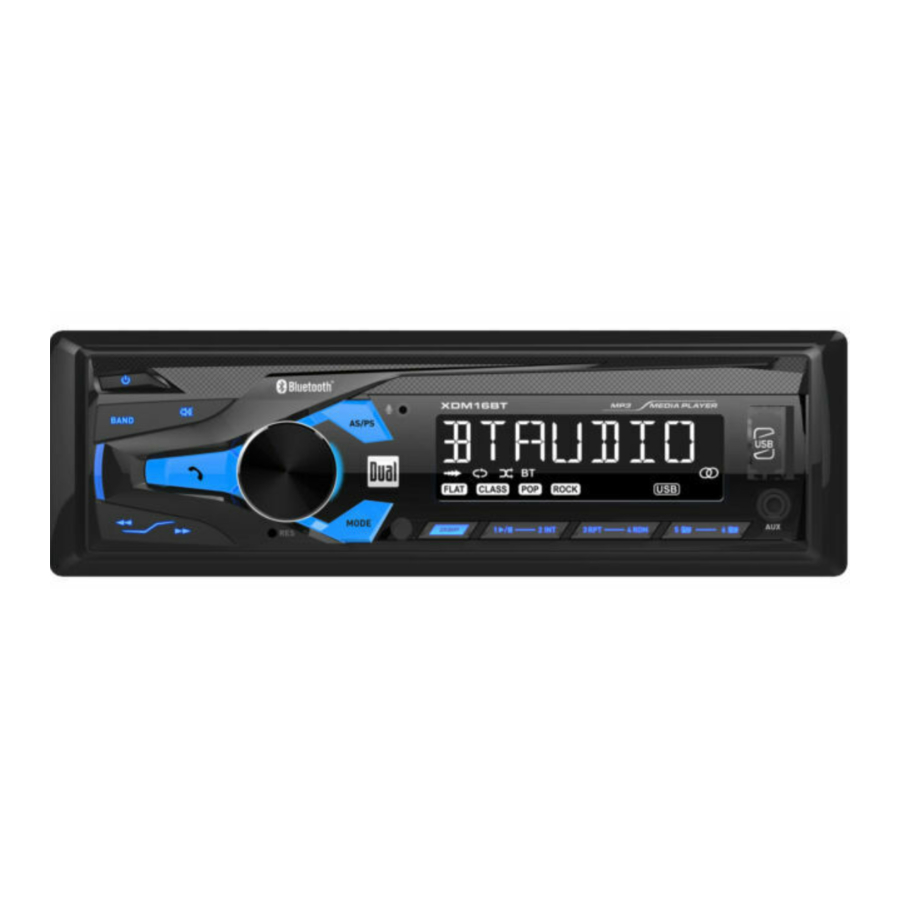

Dual XDM16BT - AM/FM-ontvanger met Bluetooth en vaste voorkant - Handleiding
Voorbereiding
Lees de volledige handleiding voor de installatie.
Voordat je begint
- Koppel de negatieve accuklem los. Raadpleeg een gekwalificeerde technicus voor instructies.
- Vermijd installatie van het apparaat op plaatsen die worden blootgesteld aan hoge temperaturen, zoals direct zonlicht, of waar het kan worden blootgesteld aan stof, vuil of overmatige trillingen.
De head-unit monteren: typische DIN-montage
Stap 1: Plaats de montagehuls in de installatiekit of het dashboard.
Stap 2: Buig meerdere montagelasjes rond de montagehuls tot de montagehuls stevig vastzit.
Stap 3: Sluit alle kabelbomen aan en schuif de head-unit in de montagehuls tot deze vastklikt.
De head-unit monteren: ISO-montage
Gebruik de bestaande beugels of de beugels die bij de installatiekit zijn geleverd en monteer de beugels aan de zijkanten van de head-unit met de schroeven die bij de head-unit zijn geleverd.
Bedradingsschema
ZEKERING
Zorg er bij het vervangen van de zekering voor dat de nieuwe zekering het juiste type en de juiste stroomsterkte heeft. Het gebruik van een onjuiste zekering kan de radio beschadigen. Het apparaat gebruikt één 10 ampère ATM-zekering die zich naast het koellichaam bevindt
Bedieningslocaties
- Stroom
- Band
- Dempen
- Volumeknop
- Automatisch opslaan
- USB-poort
- Aux-ingang
- Preset 6 / Map omhoog
- Preset 5 / Map omlaag
- Preset 4 / Willekeurig
- Preset 3 / Herhalen
- Preset 2 / Intro
- Preset 1 / Afspelen/Pauze
- Display
- Modus
- Reset
- Afstemmen omhoog
- Afstemmen omlaag
- Modus
- Volume omhoog
- Stroom
- Audio
- Afstemmen omhoog
- Volume omlaag
- Band
- Preset 3 / Herhalen
- Preset 2 / Intro
- Preset 6 / Map omhoog
- Dempen
- AS/PS
- Preset 5 / Map omlaag
- Preset 4 / Willekeurig
- Preset 1 / Afspelen / Pauze
- Bluetooth-gesprek
- Afstemmen omlaag
Algemene bediening
In-/uitschakelen
Druk op de
knop om het apparaat in te schakelen. Druk nogmaals op om het apparaat uit te schakelen.
Modi wijzigen
Druk op MODE om te kiezen tussen Radio, USB, Aux-ingang en Bluetooth. De bedrijfsmodi worden op het display weergegeven.
Volume
Pas het volume aan met de volumeknop (00-43).
Dempen
Druk om het geluid te dempen. Druk nogmaals om verder te luisteren met het eerder geselecteerde volume.
Aux-ingangen
Steek een 3,5mm-kabel in de AUX-poort aan de voorkant van het apparaat.
Resetten
Druk op de RESET-knop (resetten) om het apparaat terug te zetten naar de fabrieksinstellingen als er een abnormale werking optreedt. De resetknop bevindt zich op het voorpaneel.
De klok instellen
Terwijl het apparaat is ingeschakeld, drukt u op DISP om de kloktijd weer te geven. Houd DISP ingedrukt tot de uren beginnen te knipperen en laat los.
Druk op de TUNE
en TUNE
om de uren aan te passen en druk vervolgens op DISP, de minuten beginnen te knipperen, druk op de TUNEen TUNE knop om de minuten aan te passen.
Druk kort op DISP om de geselecteerde tijd op te slaan.
Display
Druk op DISP om te schakelen tussen verschillende weergegeven informatie.
Audio / Menu
Druk kort op de volumeknop om te kiezen tussen audiofuncties.
Houd de volumeknop langer dan twee seconden ingedrukt om te kiezen tussen de menufuncties.
Draai de volumeknop naar links/rechts om de gewenste functie/audio aan te passen of te activeren.
AM/FM-tunerafwerking
Zoeken naar zenders
Druk op TUNE
of TUNE om naar de vorige of volgende sterke zender te zoeken.
Handmatig afstemmen
Houd TUNE of TUNE ingedrukt om de handmatige afstemmodus te openen, en druk vervolgens kort op TUNE of TUNE om de radiofrequentie in één stap omhoog of omlaag te wijzigen. Houd TUNE of TUNE ingedrukt om snel vooruit te gaan.
Band
Druk op BAND om te kiezen tussen de FM1-, FM2-, FM3-, AM1- en AM2-banden. Voor elke band kunnen maximaal zes voorkeurzenders worden geprogrammeerd, waardoor maximaal 18 FM-zenders en 12 AM-zenders in het geheugen kunnen worden opgeslagen.
Voorkeurzenders opslaan
Er kunnen maximaal 18 FM- en 12 AM-zenders worden opgeslagen. Om een zender op te slaan, selecteert u de gewenste band en zender. Houd de gewenste voorkeurzenderknop (1-6) langer dan twee seconden ingedrukt. Wanneer de zender is opgeslagen, verschijnt het nummer van de voorkeurzender op het display.
Voorkeurzenders oproepen
Voorkeurzenders kunnen op elk moment worden opgeroepen door op de bijbehorende voorkeurzenderknop te drukken.
Automatisch opslaan
Houd AS/PS langer dan 2 seconden ingedrukt om automatisch 18 FM-zenders en 12 AM-zenders op te slaan.
Voorkeurzenders scannen
Druk op AS/PS om elke voorkeurzender op te roepen die in het geheugen in elke band is opgeslagen.
USB-bewerking
MP3-bestanden afspelen
Om MP3-bestanden af te spelen, steekt u een USB-apparaat met MP3-bestanden erin.
Track selecteren
Druk op TUNE om naar het begin van de volgende track te gaan.
Druk op TUNE om naar het begin van de vorige track te gaan.
Snel vooruit en achteruitspoelen
Houd TUNE of TUNEingedrukt om een track snel vooruit of achteruit te spoelen.
Pauze
Druk op
om het afspelen van USB tijdelijk te stoppen.
Druk nogmaals op om het afspelen te hervatten.
Mappen openen
Mappen kunnen worden gevonden door op Map omhoog of Map omlaag te drukken. Ongeveer één seconde nadat de mapnaam wordt weergegeven, wordt het eerste bestand in de geselecteerde map weergegeven en begint het afspelen.
Herhalen
Druk op RPT om te schakelen tussen RPT ALL, RPT FLR en RPT ONE.
- RPT ALL - Speelt alle tracks op het USB-apparaat af.
- RPT ONE - Herhaalt continu de geselecteerde track.
- RPT FLR - Herhaalt continu alle bestanden in de huidige map.
Willekeurig
Druk op RDM om tracks in willekeurige volgorde af te spelen; druk nogmaals om de RDM-functie te annuleren.
Intro
Druk op INT om de eerste 10 seconden van elke track af te spelen; druk nogmaals om de INT-functie te annuleren.
Bluetooth-werking
Voorbereiding
Voordat u een Bluetooth-apparaat kunt gebruiken, moet het worden gekoppeld en verbonden. Zorg ervoor dat Bluetooth is geactiveerd op uw apparaat voordat u begint met het koppelingsproces.
Een nieuw apparaat koppelen
De head-unit zendt het koppelingssignaal constant uit wanneer er geen apparaten zijn aangesloten. Voltooi de koppelingsreeks vanaf uw Bluetooth-apparaat. Raadpleeg de handleiding van uw apparaat voor meer informatie.
De apparaatnaam is "Dual Media Player".
De Bluetooth-wachtwoordcode is "1234".
Opmerking: De head-unit kan zich in elke werkingsmodus bevinden wanneer het koppelen wordt uitgevoerd.
Problemen met streaming audio oplossen
De head-unit ondersteunt draadloze A2DP-streaming audio van een mobiel Bluetooth-apparaat rechtstreeks naar uw head-unit.
De volgende functies kunnen worden gebruikt om de muziek te bedienen:
- Druk op
![]()
om naar de volgende beschikbare audiotrack te gaan. - Druk op
![]()
om naar de vorige audiotrack te gaan. - Druk op
![]()
om te schakelen tussen afspelen en pauzeren tijdens het afspelen.
Probleemoplossing
| Probleem | Oorzaak | Actie |
| Het apparaat gaat niet aan (geen stroom) | Gele draad niet aangesloten of onjuiste spanning Rode draad niet aangesloten of onjuiste spanning | Controleer de aansluitingen op de juiste spanning (11~16VDC) |
| Zwarte draad niet aangesloten | Controleer de aansluiting op aarde | |
| Zekering doorgebrand | Vervang de zekering | |
| Het apparaat heeft stroom (maar geen geluid) | Luidsprekerdraden niet aangesloten | Controleer de aansluitingen op de luidsprekers |
| Een of meer luidsprekerdraden raken elkaar of raken de aarde van het chassis | Isoleer alle blanke luidsprekerdraden van elkaar en van de aarde van het chassis | |
| Het apparaat blaast zekeringen door | Gele of rode draad raakt de aarde van het chassis | Controleer op een beknelde draad |
| Luidsprekerdraden raken de aarde van het chassis | Controleer op een beknelde draad | |
| Onjuiste zekeringwaarde | Gebruik een zekering met de juiste waarde | |
| NO FILE (geen bestand) verschijnt op het display | Er zijn geen afspeelbare MP3-bestanden gevonden op het apparaat | Controleer het apparaat op geldige MP3-bestanden |
| NO SUPPORT (geen ondersteuning) verschijnt op het display | Er is een ongeldige ID3-tagversie aanwezig | Versie 1.0 tot 2.0 ID3-tags worden ondersteund. |
Specificaties
FM-tuner
Afstembereik: 87,5MHz-107,9MHz
Bruikbare gevoeligheid: 8,5dBf
50dB onderdrukkingsgevoeligheid: 10dBf
Stereoscheiding @ 1kHz: >30dB
Frequentierespons: 30Hz-13kHz
AM-tuner
Afstembereik: 530kHz-1710kHz
Bruikbare gevoeligheid: <42dBu
Frequentierespons: 30Hz-2,2kHz
Algemeen
Luidsprekeruitgangsimpedantie: 4~8 ohm
Lijnuitgangsspanning: 2 volt RMS
Afmetingen: 7" x 3,8" x 2" (178 x 97 x 50 mm)
Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.
CEA-2006-vermogensstandaardspecificaties
(referentie: 14,4 VDC +/- 0,2 V, 20 Hz~20 kHz)
Vermogensuitgang: 16 watt RMS x 4 kanalen bij 4 ohm en < 1% THD+N
Signaal-ruisverhouding: 75dBA (referentie: 1 watt in 4 ohm)
