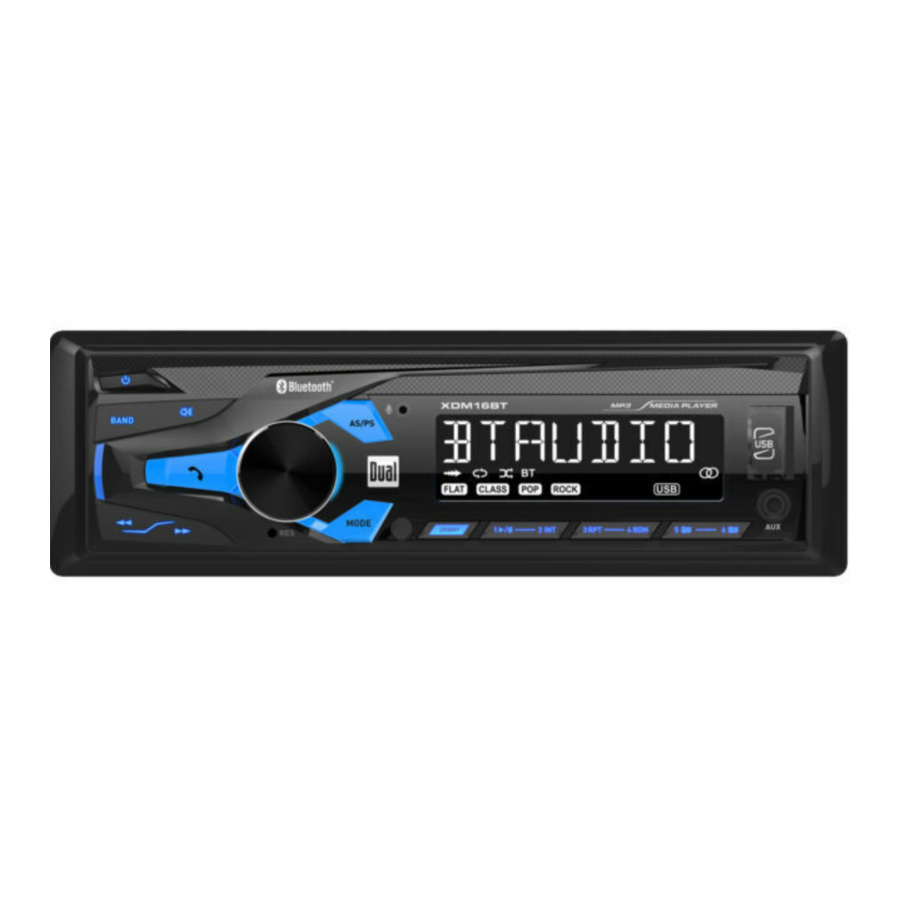

Dual XDM16BT - AM/FM prijemnik s Bluetoothom i fiksnim prednjim panelom - priručnik

Priprema

Molimo pročitajte cijeli priručnik prije instalacije.

Prije nego što počnete

• Odspojite negativni pol akumulatora. Za upute se obratite kvalificiranom tehničaru.
• Izbjegavajte instaliranje uređaja na mjestima gdje bi bio izložen visokim temperaturama, kao što je izravna sunčeva svjetlost, ili gdje bi bio izložen prašini, prljavštini ili prekomjernim vibracijama.

Montaža glavne jedinice: Tipična DIN montaža

Korak 1: Umetnite montažnu obujmicu u instalacijski komplet ili armaturnu ploču.

Korak 2: Savijte nekoliko montažnih jezičaka oko montažne obujmice dok montažna obujmica ne bude sigurna.

Korak 3: Spojite sve kabelske snopove i gurnite glavnu jedinicu u montažnu obujmicu dok ne klikne na mjesto.

Montaža glavne jedinice: ISO montaža

Koristeći postojeće nosače ili nosače isporučene s instalacijskim kompletom, montirajte nosače na bočne strane glavne jedinice vijcima isporučenim s glavnom jedinicom.

Shema spajanja

Položaji kontrola

Općenito korištenje

Uključivanje/Isključivanje napajanja (Power On/Off)
Pritisnite gumb za uključivanje uređaja. Ponovno pritisnite za isključivanje uređaja.

Promjena načina rada (Changing Modes)
Pritisnite MODE za odabir između radija (Radio), USB-a, pomoćnog ulaza (Auxiliary Input) i Bluetootha. Načini rada prikazani su na zaslonu.

Glasnoća (Volume)
Podesite glasnoću pomoću gumba za glasnoću (00-43).

Isključi zvuk (Mute)
Pritisnite za utišavanje zvuka. Ponovno pritisnite za nastavak slušanja pri prethodno odabranoj glasnoći.

Pomoćni ulazi (Auxiliary Inputs)
Umetnite 3,5 mm kabel u prednji AUX priključak uređaja.

Reset
Pritisnite gumb RESET za vraćanje uređaja na tvorničke postavke ako dođe do abnormalnog rada. Gumb za resetiranje nalazi se na prednjoj ploči.

Postavljanje sata (Setting the Clock)
Dok je uređaj uključen, pritisnite DISP za prikaz vremena sata. Pritisnite i držite DISP dok sati ne počnu treperiti, a zatim otpustite.

Pritisnite TUNE i TUNE za podešavanje sati, zatim pritisnite DISP, minute počinju treperiti, pritisnite TUNEi TUNE gumb za podešavanje minuta.

Pritisnite DISP na trenutak za spremanje odabranog vremena.

Zaslon (Display)
Pritisnite DISP za prebacivanje prikaza između različitih prikazanih informacija.

Audio / Izbornik (Menu)
Pritisnite gumb za glasnoću na trenutak za odabir između audio funkcija.

Pritisnite i držite gumb za glasnoću dulje od dvije sekunde za odabir između funkcija izbornika.

Okrenite gumb za glasnoću lijevo/desno za podešavanje ili aktiviranje željene funkcije/audija.

AM/FM rad tunera

Traženje ugađanja (Seek Tuning)
Pritisnite TUNE ili TUNE za traženje prethodne ili sljedeće jake postaje.

Ručno ugađanje (Manual Tuning)
Pritisnite i držite TUNE ili TUNE za ulazak u način ručnog ugađanja, zatim pritisnite TUNE ili TUNE na trenutak za promjenu radio frekvencije gore ili dolje za jedan korak. Pritisnite i držite TUNE ili TUNE za brzo napredovanje.

Frekvencijski pojas (Band)
Pritisnite BAND za odabir između FM1, FM2, FM3, AM1 i AM2 pojasa. Do šest unaprijed postavljenih postavki može se programirati za svaki pojas, što omogućuje pohranu do 18 FM postaja i 12 AM postaja u memoriju.

Pohranjivanje unaprijed postavljenih postavki (Storing Presets)
Može se pohraniti do 18 FM i 12 AM postaja. Za pohranu postaje, odaberite željeni pojas i postaju. Pritisnite i držite željeni gumb za unaprijed postavljenu postavku (1-6) dulje od dvije sekunde. Kada se pohrani, broj unaprijed postavljene postavke pojavit će se na zaslonu.

Pozivanje unaprijed postavljenih postavki (Recalling Presets)
Unaprijed postavljene postaje mogu se pozvati u bilo kojem trenutku pritiskom na odgovarajući gumb za unaprijed postavljenu postavku.

Automatsko spremanje (Automatically Store)
Pritisnite i držite AS/PS dulje od 2 sekunde za automatsko spremanje 18 FM postaja i 12 AM postaja.

Skeniranje unaprijed postavljenih postaja (Preset Scan Stations)
Pritisnite AS/PS za pozivanje svake unaprijed postavljene postaje koja je pohranjena u memorijama u svakom pojasu.

USB rad

Reprodukcija MP3 datoteka (Playing MP3 Files)
Za reprodukciju MP3 datoteka, umetnite USB uređaj koji sadrži MP3 datoteke.

Odabir pjesme (Track Select)
Pritisnite TUNE za preskakanje na početak sljedeće pjesme.
Pritisnite TUNE za preskakanje na početak prethodne pjesme.

Brzo premotavanje naprijed i natrag (Fast Forward and Reverse)
Pritisnite i držite TUNE ili TUNEza brzo premotavanje pjesme naprijed ili natrag.

Pauza (Pause)
Pritisnite za privremeno zaustavljanje USB reprodukcije.
Pritisnite ponovno za nastavak reprodukcije.

Pristup mapi (Folder Access)
Mape se mogu pronaći pritiskom na Mapa gore (Folder Up) ili Mapa dolje (Folder Down). Otprilike jednu sekundu nakon što se prikaže naziv mape, prikazat će se prva datoteka u odabranoj mapi i započet će reprodukcija.

Ponovi (Repeat)
Pritisnite RPT za prebacivanje između RPT ALL, RPT FLR i RPT ONE.

• RPT ALL - Reproducira sve pjesme na USB uređaju.
• RPT ONE - Kontinuirano ponavlja odabranu pjesmu.
• RPT FLR - Kontinuirano ponavlja sve datoteke u trenutnoj mapi.

Nasumično (Random)
Pritisnite RDM za reprodukciju pjesama nasumičnim redoslijedom; ponovno pritisnite za poništavanje funkcije RDM.

Uvod (Intro)
Pritisnite INT za reprodukciju prvih 10 sekundi svake pjesme; ponovno pritisnite za poništavanje funkcije INT.

Bluetooth rad

Priprema (Preparation)
Prije korištenja Bluetooth uređaja, mora se upariti i povezati. Prije početka postupka uparivanja provjerite je li Bluetooth aktiviran na vašem uređaju.

Uparivanje novog uređaja (Pairing a New Device)
Glavna jedinica neprestano emitira signal za uparivanje kada nisu povezani uređaji. Dovršite slijed uparivanja s vašeg Bluetooth uređaja. Za više detalja pogledajte korisnički priručnik za svoj uređaj.

Naziv uređaja je "Dual Media Player".
Bluetooth lozinka je "1234".

Napomena: Glavna jedinica može biti u bilo kojem načinu rada kada se izvodi uparivanje.

Rješavanje problema sa streamingom zvuka (Streaming Audio Troubleshooting)
Glavna jedinica podržava A2DP bežični streaming zvuka s Bluetooth mobilnog uređaja izravno na vašu glavnu jedinicu.

Sljedeće funkcije mogu se koristiti za upravljanje glazbom:

• Pritisnite za preskakanje na sljedeću dostupnu audio pjesmu.
• Pritisnite za preskakanje na prethodnu audio pjesmu.
• Pritisnite za prebacivanje između reprodukcije i pauze tijekom reprodukcije.

Rješavanje problema

Problem	Uzrok	Radnja
Uređaj se ne uključuje (nema napajanja)	Žuta žica nije spojena ili je pogrešan napon Crvena žica nije spojena ili je pogrešan napon	Provjerite spojeve za ispravan napon (11~16VDC)
	Crna žica nije spojena	Provjerite spoj na uzemljenje
	Pregorio osigurač	Zamijenite osigurač
Uređaj ima napajanje (ali nema zvuka)	Žice zvučnika nisu spojene	Provjerite spojeve na zvučnicima
	Jedna ili više žica zvučnika dodiruju jedna drugu ili dodiruju uzemljenje šasije	Izolirajte sve gole žice zvučnika jedna od druge i od uzemljenja šasije
Uređaj pregorijeva osigurače	Žuta ili crvena žica dodiruje uzemljenje šasije	Provjerite je li žica priklještena
	Žice zvučnika dodiruju uzemljenje šasije	Provjerite je li žica priklještena
	Pogrešna vrijednost osigurača	Koristite osigurač s ispravnom vrijednošću
NO FILE se pojavljuje na zaslonu	Na uređaju nisu pronađene MP3 datoteke koje se mogu reproducirati	Provjerite uređaj za valjane MP3 datoteke
NO SUPPORT se pojavljuje na zaslonu	Prisutna je nevažeća verzija ID3 oznake	Podržane su verzije 1.0 do 2.0 ID3 oznaka.

Specifikacije

FM tuner

Raspon ugađanja: 87.5MHz-107.9MHz

Iskoristiva osjetljivost: 8.5dBf

50dB osjetljivost utišavanja: 10dBf

Stereo razdvajanje @ 1kHz: >30dB

Frekvencijski odziv: 30Hz-13kHz

AM tuner

Raspon ugađanja: 530kHz-1710kHz

Iskoristiva osjetljivost: <42dBu

Frekvencijski odziv: 30Hz-2.2kHz

Općenito

Izlazna impedancija zvučnika: 4~8 ohma

Napon linijskog izlaza: 2 Volts RMS

Dimenzije: 7" x 3.8" x 2" (178 x 97 x 50 mm)

Dizajn i specifikacije podložni su promjenama bez prethodne najave.

CEA-2006 Specifikacije standarda snage
(referenca: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Izlazna snaga: 16 W RMS x 4 kanala pri 4 ohma i < 1% THD+N
Omjer signala i šuma: 75dBA (referenca: 1 vat u 4 ohma)
