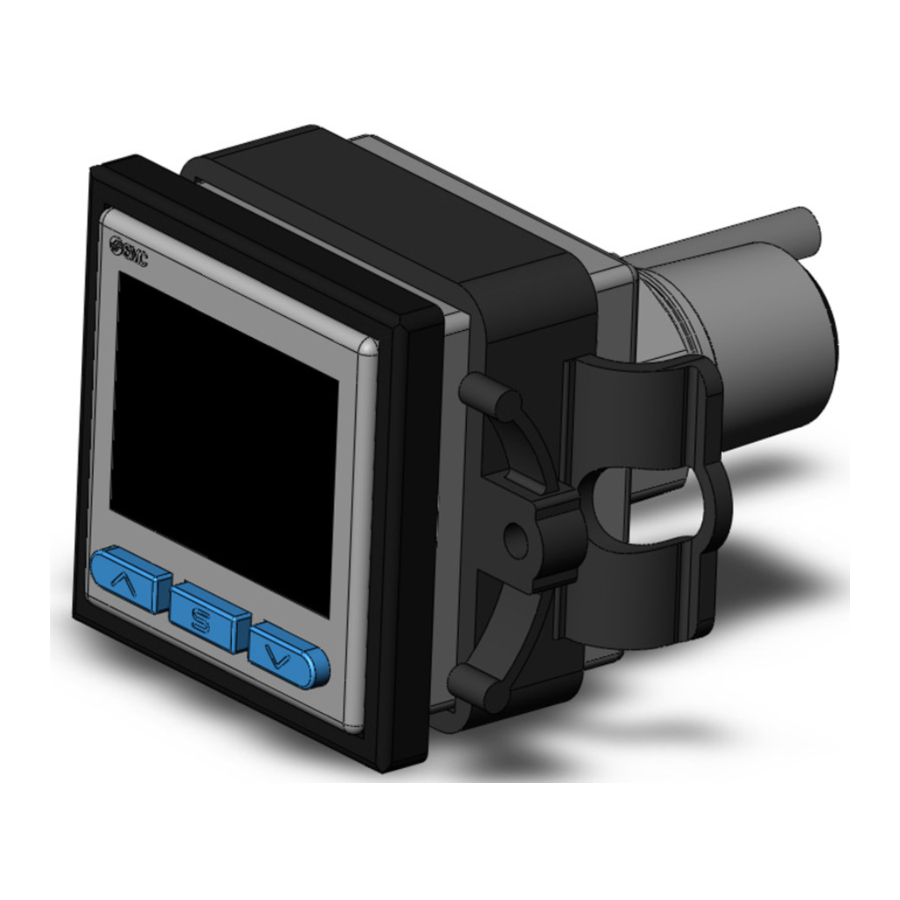

SMC ZSE20C, ZSE20CF, ISE20C, ISE20CH - Digitaalisen painekytkimen vianmääritys
Sisältö
Virheilmoitustoiminto
| Virhe | Näytetty virhe | Kuvaus | Toimenpiteet |
Ylivirhevirhe | Er 1 Er 2 | Kytkimen lähtökuormitusvirta on 80 mA tai enemmän. | Katkaise virta ja poista ylivirran syy. Kytke sitten virta uudelleen. |
Jäännöspaineen virhe | Er 3 | Nollauksen aikana paine on suurempi kuin ±7% F.S. (±3.5% F.S. yhdistepaineelle). Huomaa, että tila palautetaan mittaustilaan automaattisesti 1 sekunnin kuluttua. Nollauksen alue vaihtelee ±1% F.S. yksittäisten tuotteiden välisen vaihtelun vuoksi. | Vapauta kohdistettu paine ilmakehän paineeseen ja yritä nollausta uudelleen. |
Paineistusvirhe | HHH | Paine, joka ylittää asetetun painealueen ylärajan, on käytössä. | Palauta kohdistettu paine tasolle, joka on asetetun painealueen sisällä. |
| LLL | Paine, joka ylittää asetetun painealueen alarajan, on käytössä. | ||
Kopiointivirhe | Er 13 | Kopiointitoiminnon suorittaminen epäonnistui. | Paina ja -painikkeita 1 sekunnin ajan tai pidempään palautuaksesi virheestä. Kokeile kopiointitoimintoa tarkistettuasi johdotuksen, tuotemallin jne. |
Järjestelmävirhe | Er 0 Er 4 Er 6 Er 7 Er 8 Er 9 | Näytetään, jos sisäinen datavirhe on tapahtunut. | Katkaise virta ja kytke se uudelleen. Jos vikaa ei voida ratkaista, ota yhteyttä SMC:hen. |
