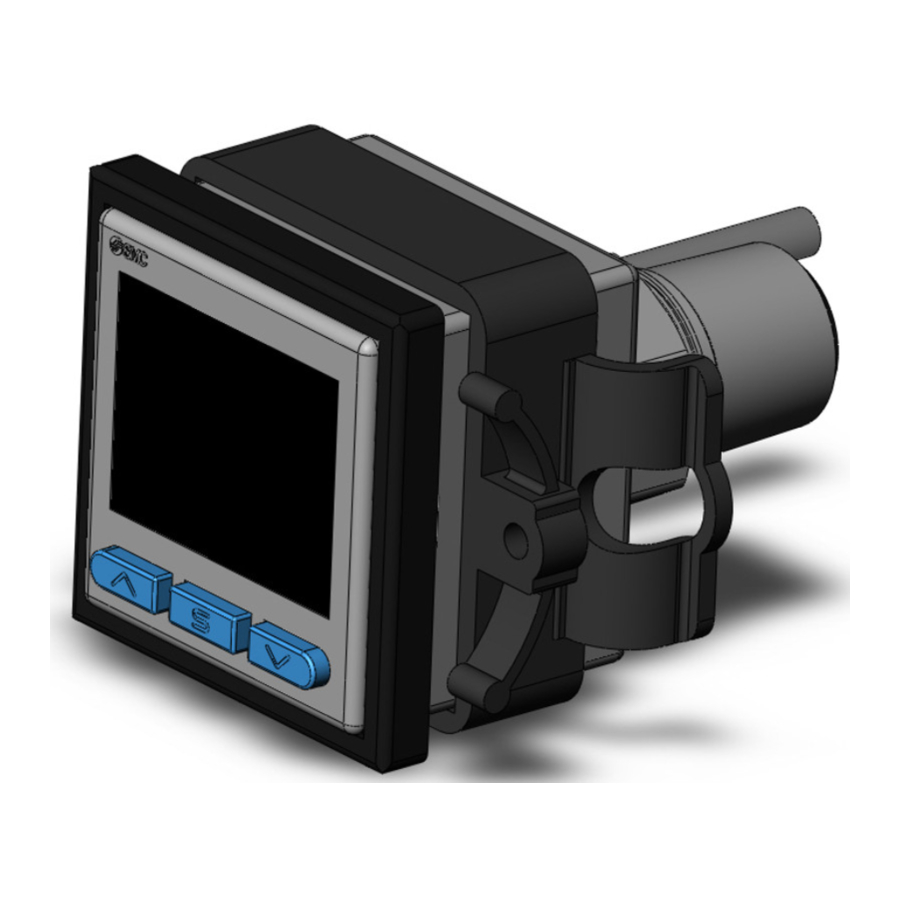

SMC ZSE20C, ZSE20CF, ISE20C, ISE20CH - Resolução de Problemas do Interruptor de Pressão Digital
Conteúdo
Função de indicação de erro
| Erro | Erro exibido | Descrição | Medidas |
Erro de sobrecorrente | Er 1 Er 2 | A corrente de carga da saída do interruptor é de 80 mA ou mais. | Desligue a alimentação e remova a causa da sobrecorrente. Em seguida, ligue a alimentação novamente. |
Erro de pressão residual | Er 3 | Durante a operação de zero clear (limpar zero), a pressão presente é superior a ±7% F.S. (±3,5% F.S. para pressão composta). Observe que o modo retorna ao modo de medição automaticamente 1 segundo depois. A faixa de zero clear (limpar zero) varia em ±1% F.S. devido à variação entre produtos individuais. | Libere a pressão aplicada para a pressão atmosférica e tente novamente a operação de zero clear (limpar zero). |
Erro de pressurização | HHH | A pressão que excede o limite superior da faixa de pressão definida é aplicada. | Redefina a pressão aplicada para um nível dentro da faixa de pressão definida. |
| LLL | A pressão que excede o limite inferior da faixa de pressão definida é aplicada. | ||
Erro de cópia | Er 13 | Falha ao operar a função de cópia. | Pressione os botões e por 1 segundo ou mais para se recuperar do erro. Tente a função de cópia após verificar a fiação, o modelo do produto, etc. |
Erro de sistema | Er 0 Er 4 Er 6 Er 7 Er 8 Er 9 | Exibido se ocorrer um erro de dados interno. | Desligue e ligue a alimentação novamente. Se a falha não puder ser resolvida, entre em contato com a SMC. |
