FIBARO Walli FGWCEU-201 - ohjaimen käyttöohje

Tärkeää turvallisuustietoa

Lue tämä käyttöohje ennen laitteen asennusta!

Tämän käyttöohjeen suositusten noudattamatta jättäminen voi olla vaarallista tai aiheuttaa lain rikkomisen. Valmistaja, Fibar Group S.A. ei ole vastuussa mistään menetyksistä tai vahingoista, jotka johtuvat käyttöohjeen ohjeiden noudattamatta jättämisestä.

Räjähdysvaara, jos akku vaihdetaan vääräntyyppiseen akkuun. Hävitä käytetyt paristot ohjeiden mukaisesti.

Älä muokkaa!

Älä muokkaa tätä laitetta millään tavalla, jota ei ole mainittu tässä käyttöohjeessa.

Tämä tuote on tarkoitettu vain sisäkäyttöön kuivissa tiloissa.

Älä käytä kosteissa tai märissä tiloissa, lähellä kylpyammetta, pesuallasta, suihkua, uima-allasta tai missään muualla, missä on vettä tai kosteutta.

Ei lelu!

Tämä tuote ei ole lelu. Pidä poissa lasten ja eläinten ulottuvilta!

Kuvaus ja ominaisuudet

Kuvaus

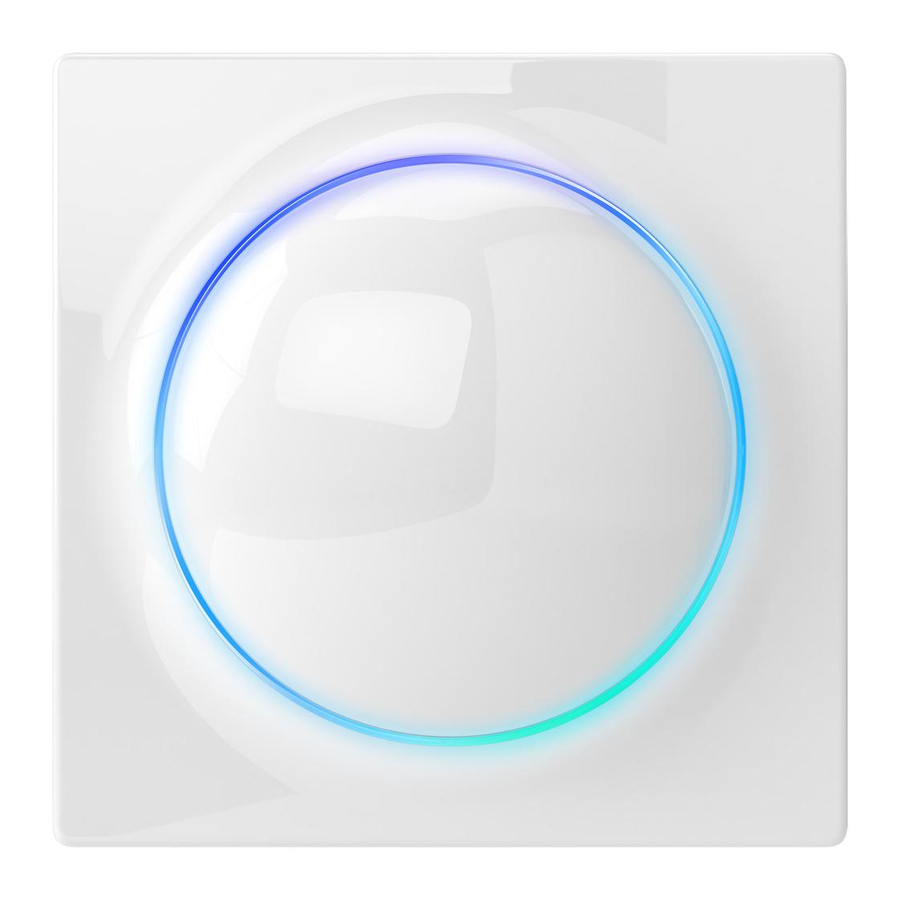

FIBARO Walli Controller on älykäs seinään asennettava Z-Wave™ -kaukosäädin, jolla voidaan aktivoida kohtauksia tai ohjata muita Z-Wave-laitteita assosiaatioiden kautta.

Tärkeimmät ominaisuudet

• Voidaan käyttää useiden laitetyyppien ohjaamiseen, esim. kytkimien, himmentimien, rullaverhojen.
• Esimääritettyjen kokoonpanojen avulla toimintaa voidaan helposti säätää tietyn ohjattavan laitetyypin mukaan.
• Akku- tai VDC-virralla toimiva.
• Varustettu sisäänrakennetulla lämpötila-anturilla.
• Tukee Z-Wave-verkon suojaustiloja: S0 AES-128-salauksella ja S2 Authenticated PRNG-pohjaisella salauksella.
• Toimii Z-Wave-signaalin toistimena, kun se saa virtaa VDC:stä (kaikki muut kuin akkukäyttöiset laitteet verkossa toimivat toistimina verkon luotettavuuden lisäämiseksi).
• Voidaan käyttää kaikkien Z-Wave Plus™ -sertifioitujen laitteiden kanssa, ja sen pitäisi olla yhteensopiva muiden valmistajien valmistamien laitteiden kanssa.

Laite on Security Enabled Z-Wave Plus -tuote, ja tuotteen täysimääräiseen hyödyntämiseen on käytettävä Security Enabled Z-Wave -ohjainta.

Tekniset tiedot

Virtalähde	Akku ja/tai virtalähde
Akun tyyppi	ER14250 ½AA 3,6V (mukana)
Virtalähteen tyyppi	5–24 V DC SELV -virtalähde, LPS tai NEC-luokka 2 (ei sisälly)
Akun kesto	arviolta 2 vuotta (oletusasetuksilla ja enintään 10 painallusta päivässä)
Käyttölämpötila	0–40 °C
Ympäristön kosteus	0–90 % RH ilman kondensaatiota
Radioprotokolla	Z-Wave (700-sarjan siru)
Radioaaltojen taajuusalue	868,0–868,6 MHz; 869,7–870,0 MHz
Suurin lähetysteho	+13 dBm
Kantama	jopa 50 m ulkona jopa 40 m sisällä (maastosta ja rakennuksen rakenteesta riippuen)
Mitat (korkeus x leveys x syvyys)	x 86 x 20 mm
EU-direktiivien noudattaminen	RoHS 2011/65/EU RoHS 2015/863 RED 2014/53/EU

Yksittäisen laitteen radioaaltotaajuuden on oltava sama kuin Z-Wave-ohjaimesi. Tarkista tiedot laatikosta tai kysy neuvoa jälleenmyyjältä, jos olet epävarma.

Ensimmäinen asennus

Voit asentaa laitteen mille tahansa sileälle pinnalle mukana toimitetulla teipillä tai asennusrasiaan ruuveilla.

Laite valitsee virransyöttötilan Z-Wave-verkkoon lisättäessä ja priorisoi ulkoisen virtalähteen, jos se on kytketty. Jos haluat muuttaa tilaa lisäämisen jälkeen, sinun on poistettava se, muutettava asennusta vastaavasti ja lisättävä laite uudelleen.

Laitteessa on sisäänrakennettu lämpötila-anturi, joten asenna laite kauas lämmönlähteistä (esim. pattereista, virtalähteistä) saadaksesi tarkat lämpötilalukemat.

Älä käytä kaksipuolista teippiä, kun asennat laitteen sähkörasiaan.

Asentaminen sileälle pinnalle akulla

1. Irrota painikkeen kansi.
2. Irrota paristoa suojaava paperiliuska.
3. LED-rengasvalo tarkoittaa, että laite on päällä.
4. Aseta painikkeen kansi takaisin paikalleen.
5. Irrota kiinnityskehys laitteesta.
6. Kiinnitä kiinnityskehys sileään ja puhtaaseen pintaan mukana toimitetulla kaksipuolisella teipillä.
7. Paina laite laitteen kiinnityskehykseen, jolloin pitäisi kuulua napsahdus.

Asentaminen asennusrasiaan akulla

1. Irrota kiinnityskehys laitteesta.
2. Aseta kiinnityskehys asennusrasiaan ja kiinnitä se ruuveilla (*).
3. Paina laite laitteen kiinnityskehykseen, jolloin pitäisi kuulua napsahdus.
4. Irrota painikkeen kansi.
5. Irrota paristoa suojaava paperiliuska.
6. LED-rengasvalo tarkoittaa, että laite on päällä.
7. Aseta painikkeen kansi takaisin paikalleen.

* Varmista, ettei rasian sähköjohdoilla ole kosketusta, kiinnitä kehys siten, että virtaportti on sen peitossa.

Asentaminen asennusrasiaan ulkoisella virtalähteellä

Valmistele virtalähde

1. Katkaise verkkojännite (poista sulake käytöstä).
2. Liitä mukana toimitettu virtaliitin virtalähteeseen johtoliittimien avulla (musta negatiiviseen johtoon, punainen positiiviseen johtoon).
3. Liitä virtalähde verkkovirtaan johtoliittimien avulla.
4. Aseta virtalähde asennusrasian sisään jättäen virtaliittimen ulkopuolelle.

Kokoa laite

5. Irrota kiinnityskehys laitteesta.
6. Työnnä virtaliitin kiinnityskehyksen reiän läpi.
7. Aseta kiinnityskehys asennusrasiaan ja kiinnitä se ruuveilla.
8. Kytke virtaliitin laitteeseen.
9. Paina laite laitteen kiinnityskehykseen, jolloin pitäisi kuulua napsahdus.
10. Kytke verkkojännite päälle.
11. LED-rengasvalo tarkoittaa, että laite on päällä.
12. Irrota painikkeen kansi.
13. Irrota paristoa suojaava paperiliuska, jos haluat käyttää sitä hätävirtalähteenä, muussa tapauksessa poista akku.
14. Aseta painikkeen kansi takaisin paikalleen.

Lisääminen Z-Wave -verkkoon

Lisääminen (sisällyttäminen) – Z-Wave -laitteen oppimistila, joka mahdollistaa laitteen lisäämisen olemassa olevaan Z-Wave -verkkoon.

Laite valitsee virransyöttötilan Z-Wave -verkkoon lisättäessä ja priorisoi ulkoisen virtalähteen, jos se on kytketty. Jos haluat muuttaa tilaa lisäämisen jälkeen, sinun on poistettava se, muutettava asennusta vastaavasti ja lisättävä laite uudelleen.

Lisääminen manuaalisesti

Laitteen lisääminen Z-Wave -verkkoon manuaalisesti:

1. Aseta pääohjain (Security/non-Security Mode) lisäystilaan (katso ohjaimen käyttöohje).
2. Napsauta nopeasti kolme kertaa yhtä painikkeista.
3. Jos lisäät Security S2 Authenticated -tilassa, syötä DSK:n alleviivattu osa (etiketti laatikossa).
4. LED alkaa vilkkua keltaisena, odota lisäysprosessin päättymistä.
5. Lisäyksen tulos vahvistetaan Z-Wave -ohjaimen viestillä ja LED-kehyksellä:

• Vihreä – onnistui (ei-turvallinen, S0, S2 ei-todistettu),
• Magenta – onnistui (Security S2 Authenticated),
• Punainen – ei onnistunut.

Lisääminen SmartStartin avulla

SmartStart-tuotteet voidaan lisätä Z-Wave -verkkoon skannaamalla tuotteessa oleva Z-Wave QR-koodi ohjaimella, joka tukee SmartStart-sisällyttämistä. SmartStart-tuote lisätään automaattisesti 10 minuutin kuluessa siitä, kun se on kytketty päälle verkkoalueella.

Laitteen lisääminen Z-Wave -verkkoon SmartStartin avulla:

1. Käyttääksesi SmartStartia, ohjaimesi on tuettava Security S2:ta (katso ohjaimen käyttöohje).
2. Syötä koko DSK-merkkijonokoodi ohjaimeesi. Jos ohjaimesi pystyy QR-koodin skannaukseen, skannaa laatikon etiketissä oleva QR-koodi.
3. Kytke laitteeseen virta.
4. Odota, että lisäysprosessi alkaa (jopa muutama minuutti), josta ilmoitetaan keltaisella LED-vilkulla.
5. Lisäyksen tulos vahvistetaan Z-Wave -ohjaimen viestillä ja LED-kehyksellä:

• Vihreä – onnistui (ei-turvallinen, S0, S2 ei-todistettu),
• Magenta – onnistui (Security S2 Authenticated),
• Punainen – ei onnistunut.

Jos laitteen lisäämisessä on ongelmia, nollaa laite ja toista lisäysprosessi.

Poistaminen Z-Wave -verkosta

Poistaminen (poissulkeminen) – Z-Wave -laitteen oppimistila, joka mahdollistaa laitteen poistamisen olemassa olevasta Z-Wave -verkosta. Poistaminen johtaa myös laitteen palauttamiseen tehdasasetuksiin.

Laitteen poistaminen Z-Wave -verkosta:

1. Aseta pääohjain poistamistilaan (katso ohjaimen käyttöohje).
2. Napsauta nopeasti kolme kertaa, paina sitten yhtä painikkeista ja pidä sitä painettuna 12 sekuntia.
3. Vapauta painike, kun laite hehkuu vihreänä.
4. Napsauta painiketta nopeasti vahvistaaksesi.
5. LED alkaa vilkkua keltaisena, odota poistamisprosessin päättymistä.
6. Onnistunut poistaminen vahvistetaan Z-Wave -ohjaimen viestillä ja punaisella LED-värillä.

Toiminta

Säätimet

1. Ensimmäinen/painike,
2. Toinen/ painike,
3. LED-rengas.

Toimintatilat

Skenaarioiden ohjain

Tämä tila on oletusarvoisesti käytössä tai asettamalla parametri 20 arvoon 0.

Tässä tilassa laite voi aktivoida kohtauksia Z-Wave-ohjaimessa lähettämällä kohtauksen tunnuksen ja tietyn toiminnon attribuutin (käyttämällä Central Scene Command Class -komentoluokkaa). Assosiaatiot eivät toimi tässä tilassa.

Painike	Toiminto	Kohtauksen tunnus	Attribuutti
1. painike	Napsautettu kerran	1	Painiketta painettu 1 kerran
	Napsautettu kahdesti	1	Painiketta painettu 2 kertaa
	Napsautettu kolmesti	1	Painiketta painettu 3 kertaa
	Pidetty painettuna	1	Painike pidetty alhaalla
	Vapautettu	1	Painike vapautettu
2. painike	Napsautettu kerran	2	Painiketta painettu 1 kerran
	Napsautettu kahdesti	2	Painiketta painettu 2 kertaa
	Napsautettu kolmesti	2	Painiketta painettu 3 kertaa
	Pidetty painettuna	2	Painike pidetty alhaalla
	Vapautettu	2	Painike vapautettu

Kaksoispainike

Tämä tila on käytössä asettamalla parametri 20 arvoon 1.

Tässä tilassa laite toimii kahtena erillisenä painikkeena ja se käyttää assosiaatioita muiden Z-Wave-laitteiden ohjaamiseen (ryhmät 2–5). Voit ohjata useita erityyppisiä laitteita tässä tilassa. Jokainen painike voi ohjata eri laitejoukkoa.

1. painike – ohjaa ryhmiä 2 ja 3:

• Napsautus – vuorotellen PÄÄLLÄ viimeisellä tasolla / POIS,
• 2xNapsautus – lähetä esiasetettu taso (asetettu parametrissa 152),
• Pito – vuorotellen tason nostaminen/laskeminen, kunnes vapautetaan.

2. painike – ohjaa ryhmiä 4 ja 5:

• Napsautus – vuorotellen PÄÄLLÄ viimeisellä tasolla / POIS,
• 2xNapsautus – lähetä esiasetettu taso (asetettu parametrissa 153),
• Pito – vuorotellen tason nostaminen/laskeminen, kunnes vapautetaan.

Yksittäinen painike

Tämä tila on käytössä asettamalla parametri 20 arvoon 2.

Tässä tilassa laite toimii yhtenä loogisena painikkeena ja se käyttää assosiaatioita muiden Z-Wave-laitteiden ohjaamiseen (ryhmät 2–3). Voit ohjata useita erityyppisiä laitteita tässä tilassa.

1. ja 2. painike toimivat samalla tavalla:

• Napsautus – vuorotellen PÄÄLLÄ viimeisellä tasolla / POIS,
• 2xNapsautus – lähetä esiasetettu taso (asetettu parametrissa 152),
• Pito – vuorotellen tason nostaminen/laskeminen, kunnes vapautetaan.

Kytkimen ohjain

Tämä tila on käytössä asettamalla parametri 20 arvoon 3.

Tässä tilassa laite käyttää assosiaatioita Z-Wave-binäärikytkimien ohjaamiseen (ryhmä 6).

• 1. napsautus – PÄÄLLÄ,
• 2. napsautus – POIS.

Himmennin / Rullaverhojen ohjain

Tämä tila on käytössä asettamalla parametri 20 arvoon 4.

Tässä tilassa laite käyttää assosiaatioita Z-Wave-himmentimien ja -rullaverhojen ohjaamiseen (ryhmä 6).

1. painike – kytkee PÄÄLLE ja lisää tasoa:

• Napsautus – PÄÄLLÄ viimeisellä tasolla,
• Pito – tason nostaminen, kunnes vapautetaan,
• 2xNapsautus – lähetä esiasetettu taso (asetettu parametrissa 152).

2. painike – kytkee POIS ja laskee tasoa:

• Napsautus – POIS,
• Pito – tason laskeminen, kunnes vapautetaan.

Rullaverhojen vaiheittainen ohjain

Tämä tila on käytössä asettamalla parametri 20 arvoon 5.

Tässä tilassa laite käyttää assosiaatioita Z-Wave-rullaverhojen ohjaimien ohjaamiseen (ryhmä 6) vaiheittaisessa tilassa (lähettää vuorotellen komentoja liikettä ja pysäyttämistä varten).

1. painike – avaa ja pysäyttää:

• Napsautus – avaa/pysäytä,
• 2xNapsautus – lähetä esiasetettu taso (asetettu parametrissa 152).

2. painike – sulkee ja pysäyttää:

• Napsautus – sulje/pysäytä,
• 2xNapsautus – pysäytä.

Sälekaihtimien vaiheittainen ohjain

Tämä tila on käytössä asettamalla parametri 20 arvoon 6.

Tässä tilassa laite käyttää assosiaatioita Z-Wave-sälekaihtimien (lamellien kanssa) ohjaimien ohjaamiseen (ryhmät 6–7) vaiheittaisessa tilassa (lähettää vuorotellen komentoja liikettä ja pysäyttämistä varten).

1. painike – avaa ja pysäyttää:

• Napsautus – avaa/pysäytä,
• 2xNapsautus – lähetä esiasetettu taso (asetettu parametrissa 152),
• Pito – avaa säleet, kunnes vapautetaan.

2. painike – sulkee ja pysäyttää:

• Napsautus – sulje/pysäytä,
• 2xNapsautus – pysäytä,
• Pito – sulkee säleet, kunnes vapautetaan.

Virransyöttötilat

Ulkoinen syöttötila

Ulkoisessa syöttötilassa laite näyttää komentojen tilan ja voi vastaanottaa ilmoituksia Z-Wave-ohjaimelta (käyttämällä Indicator CC -komentoa), mukaan lukien tunnistus.

Laitteen kokoonpano päivitetään välittömästi.

Jos haluat ottaa ulkoisen syöttötilan käyttöön, varmista, että ulkoinen syöttö on kytketty ja virta päällä, ja lisää sitten laite Z-Wave-verkkoon (poista ensin, jos se on jo lisätty).

Akkutila

Akkutilassa laite näyttää komentojen tilan, mutta ei voi vastaanottaa ilmoituksia Z-Wave-ohjaimelta (käyttämällä Indicator CC -komentoa), paitsi tunnistusta varten.

Laite on herätettävä, jotta sen kokoonpanoa voidaan muuttaa.

Akun taso (prosentteina) mitataan jokaisen virran kytkemisen yhteydessä ja säännöllisesti 24 tunnin välein, ja mitattu arvo ilmoitetaan ohjaimelle jokaisen virran kytkemisen yhteydessä ja kun se muuttuu vähintään 5 %.

Jos haluat ottaa akkutilan käyttöön, varmista, että laitteeseen syötetään virtaa vain akulla, ja lisää sitten laite Z-Wave-verkkoon (poista ensin, jos se on jo lisätty).

Lämpötila-anturi

Laite on varustettu sisäänrakennetulla lämpötila-anturilla. Se mittaa ympäristön lämpötilan ja ilmoittaa sen ohjaimelle vain, kun se muuttuu vähintään 0,1 °C, mutta enintään 10 minuutin välein. On suositeltavaa käyttää akkua tai 12 V DC -virtalähdettä luotettavaa lämpötilan mittausta varten.

Herääminen

Kun laite on akkuvirralla, se on herätettävä, jotta se voi vastaanottaa tietoja uudesta kokoonpanosta Z-Wave-ohjaimelta, kuten parametreja ja assosiaatioita. Oletusarvoisesti laite herätetään automaattisesti 6 tunnin välein.

Voit herättää laitteen manuaalisesti käyttämällä ensimmäistä valikkokohtaa (valkoinen).

Visuaaliset ilmaisut

Sisäänrakennettu LED-valo näyttää laitteen nykyisen tilan.

Laitteen virran kytkemisen jälkeen:

• Vihreä – laite lisätty Z-Wave-verkkoon (ei-suojattu, S0, S2 ei-todennus),
• Magenta – laite lisätty Z-Wave-verkkoon (Security S2 todennettu),
• Punainen – laitetta ei ole lisätty Z-Wave-verkkoon.

Päivitys:

• Vilkkuva syaani – päivitys käynnissä,
• Vihreä – päivitys onnistui,
• Punainen – päivitys ei onnistunut.

Komennon tila:

Laite näyttää viimeisimmän komennon tilan vastauksena painikkeen napsauttamiseen/painamiseen.

• Vihreä 2 sekunnin ajan – komento vahvistettu,
• Punainen 2 sekunnin ajan – komentoa ei vahvistettu.

Tunnistus:
Z-Wave-ohjain voi tunnistaa tämän laitteen ilmoittamalla LED-renkaalla (käyttämällä Indicator CC -komentoa).

Mukautetut ilmaisut:
Ulkoisessa syöttötilassa käyttäjä voi käyttää LED-rengasta mukautettujen ilmaisujen näyttämiseen. Z-Wave-ohjaimen avulla käyttäjä voi määrittää, kummalla renkaan puoliskolla ilmaistaan, vilkkumisten lukumäärän ja ajoituksen (käyttämällä Indicator CC -komentoa). Ilmaisujen kirkkaus ja väri määritetään parametreissa 13, 150 ja 151.

Valikko

Valikon avulla voidaan suorittaa Z-Wave-verkkotoimintoja. Valikon käyttäminen:

1. Napsauta nopeasti kolme kertaa, paina sitten ja pidä yhtä painikkeista painettuna.
2. 3 sekunnin kuluttua LED-rengas ilmoittaa lisäystilan:

• Vilkkuva vihreä – valikkoon siirtyminen (lisätty ei-suojattuna, S0, S2 ei-todennus)
• Vilkkuva magenta – valikkoon siirtyminen (lisätty Security S2 -todennuksella)
• Vilkkuva punainen – valikkoon siirtyminen (ei lisätty Z-Wave-verkkoon)

3. LED-rengas sammuu 3 sekunniksi ja alkaa sitten ilmoittaa valikon sijainteja.
4. Vapauta painike, kun laite ilmoittaa halutun sijainnin värillä:

• VALKOINEN – herätä laite
• VIHREÄ – aloita oppimistila (lisää/poista)
• MAGENTA – testaa Z-Wave -kantama
• SYAANI – näytä akun taso

» Vihreä – 50–100 %

» Keltainen – 16–49 %

» Punainen – 1–15 %

• KELTAINEN – palauta tehdasasetukset

5. Vahvista napsauttamalla painiketta nopeasti.

Tehdasasetusten palauttaminen

Nollausprosessi mahdollistaa laitteen palauttamisen tehdasasetuksiin, mikä tarkoittaa, että kaikki tiedot Z-Wave-ohjaimesta ja käyttäjän määritykset poistetaan.

Laitteen nollaaminen ei ole suositeltava tapa poistaa laitetta Z-Wave-verkosta. Käytä nollausprosessia vain, jos ensisijainen ohjain puuttuu tai on toimintakyvytön. Jos haluat poistaa laitteen oikein, noudata kohdassa "Poistaminen Z-Wave-verkosta" kuvattua poistoprosessia.

1. Napsauta nopeasti kolme kertaa, paina sitten ja pidä yhtä painikkeista painettuna 21 sekunnin ajan.
2. Vapauta painike, kun laite hehkuu keltaisena.
3. Vahvista napsauttamalla painiketta nopeasti.
4. Muutaman sekunnin kuluttua laite käynnistyy uudelleen, mistä ilmoitetaan punaisella LED-värillä.

Konfigurointi

Yhdistykset

Yhdistys (laitteiden linkittäminen) – muiden laitteiden suora ohjaus Z-Wave-järjestelmäverkossa.

Yhdistykset mahdollistavat:

• laitteen tilan raportoinnin Z-Wave-ohjaimelle (käyttäen Lifeline-ryhmää),
• yksinkertaisten automaatioiden luomisen ohjaamalla muita laitteita ilman pääohjaimen osallistumista (käyttäen laitteen toimintoihin määritettyjä ryhmiä).

Laite tarjoaa 7 ryhmän yhdistyksen:

1. yhdistysryhmä – "Lifeline" raportoi laitteen tilan ja mahdollistaa vain yhden laitteen määrittämisen (oletuksena pääohjain).

2. yhdistysryhmä – "On/Off (1)" käytetään liitettyjen laitteiden kytkemiseen päälle/pois päältä.

3. yhdistysryhmä – "Dimmer (1)" käytetään liitettyjen laitteiden tason muuttamiseen.

4. yhdistysryhmä – "On/Off (2)" käytetään liitettyjen laitteiden kytkemiseen päälle/pois päältä.

5. yhdistysryhmä – "Dimmer (2)" käytetään liitettyjen laitteiden tason muuttamiseen.

6. yhdistysryhmä – "Multidevice" käytetään erityyppisten laitteiden ohjaamiseen.

7. yhdistysryhmä – "Slats" käytetään sälekaihtimien säleiden liikuttamiseen.

Laite mahdollistaa 5 tavallisen tai monikanavaisen laitteen ohjaamisen yhdistysryhmää kohden, paitsi "LifeLine", joka on varattu yksinomaan ohjaimelle, joten vain 1 solmu voidaan määrittää.

Komennot lähetetään yhdistysryhmille Kaksoispainiketilassa (parametri 20 asetettu arvoon 1)

	1 napsautus	2 napsautusta	Pitele	Vapauta
Painike 1	Basic Set: 2nd group	Basic Set: 2nd group	Multilevel Start Change: 3rd group	Multilevel Stop Change: 3rd group
Painike 2	Basic Set: 4th group	Basic Set: 4th group	Multilevel Start Change: 5th group	Multilevel Stop Change: 5th group

Komennot lähetetään yhdistysryhmille Yksöispainiketilassa (parametri 20 asetettu arvoon 2)

	1 napsautus	2 napsautusta	Pitele	Vapauta
Painike 1 ja 2	Basic Set: 2nd group	Basic Set: 2nd group	Multilevel Start Change: 3rd group	Multilevel Stop Change: 3rd group

Komennot lähetetään yhdistysryhmille Kytkinohjaintilassa (parametri 20 asetettu arvoon 3)

	1 napsautus	2 napsautusta	Pitele	Vapauta
Painike 1 (päällä)	Basic Set: 6th group	–	–	–
Painike 2 (pois päältä)	Basic Set: 6th group	–	–	–

Komennot lähetetään yhdistysryhmille Himmennin / Rullaverho-ohjaintilassa (parametri 20 asetettu arvoon 4)

	1 napsautus	2 napsautusta	Pitele	Vapauta
Painike 1 (päällä)	Multilevel Set: 6th group	Multilevel Set: 6th group	Multilevel Start Change: 6th group	Multilevel Stop Change: 6th group
Painike 2 (pois päältä)	Multilevel Set: 6th group	–	Multilevel Start Change: 6th group	Multilevel Stop Change: 6th group

Komennot lähetetään yhdistysryhmille Rullaverhon vaiheittaisessa ohjaintilassa (parametri 20 asetettu arvoon 5)

	1 napsautus	2 napsautusta	Pitele	Vapauta
Painike 1 (ylös)	Multilevel Start / Stop Change: 6th group	Multilevel Set: 6th group	–	–
Painike 2 (alas)	Multilevel Start / Stop Change: 6th group	Multilevel Stop Change: 6th group	–	–

Komennot lähetetään yhdistysryhmille Sälekaihtimien vaiheittaisessa ohjaintilassa (parametri 20 asetettu arvoon 6)

	1 napsautus	2 napsautusta	Pitele	Vapauta
Painike 1	Multilevel Start Up / Stop Change: 6th group	Multilevel Set: 6th group	Multilevel Start Up Change: 7th group	Multilevel Stop Change: 7th group
Painike 2	Multilevel Start Down / Stop Change: 6th group	Multilevel Stop Change: 6th group	Multilevel Start Down Change: 7th group	Multilevel Stop Change: 7th group

Lisäasetukset

Laite mahdollistaa toimintansa mukauttamisen käyttäjän tarpeisiin määritettävien parametrien avulla.

Asetuksia voidaan säätää Z-Wave-ohjaimen kautta, johon laite on lisätty. Niiden säätötapa voi vaihdella ohjaimesta riippuen.

FIBARO-käyttöliittymässä parametrit esitetään yksinkertaisina vaihtoehtoina laitteen lisäasetuksissa.

Käytettävissä olevat parametrit:

13.		LED-kehys – kirkkaus
Kuvaus		Tämän parametrin avulla voidaan säätää LED-kehyksen kirkkautta.
Parametrin koko		1B
Oletusarvo		(100 %)
Käytettävissä olevat arvot		– LED pois käytöstä 1–100 (1–100 % kirkkaus)
20.		Toimintatila
Kuvaus		Tämä parametri määrittää laitteen toiminnan. Valitse tila sen laitteen tyypin mukaan, jota haluat ohjata etänä
Parametrin koko		1B
Oletusarvo		(kohtausohjain)
Käytettävissä olevat arvot		0 – kohtausohjaintila 1 – kaksoispainiketila 2 – yksöispainiketila 3 – kytkinohjaintila 4 – himmennin / rullaverho-ohjaintila 5 – rullaverho-ohjaintila (vaiheittainen) 6 – sälekaihtimien ohjaintila (vaiheittainen)

150.		LED-rengas – ensimmäinen painike
Kuvaus		Tämä parametri määrittää ensimmäisen painikkeen ilmaisimen (LED-renkaan yläosan) värin ilmaisuihin käyttäen Indicator CC:tä.
Parametrin koko		2B
Oletusarvo		1 (valkoinen)
Käytettävissä olevat arvot		0 – LED pois käytöstä 1 – Valkoinen 2 – Punainen 3 – Vihreä 4 – Sininen 5 – Keltainen 6 – Syaani 7 – Magenta 8 – Vilkkuva punainen-valkoinen-sininen
151.		LED-rengas – toinen painike
Kuvaus		Tämä parametri määrittää toisen painikkeen ilmaisimen (LED-renkaan alaosa) värin ilmaisuihin käyttäen Indicator CC:tä.
Parametrin koko		2B
Oletusarvo		1 (valkoinen)
Käytettävissä olevat arvot		0 – LED pois käytöstä 1 – Valkoinen 2 – Punainen 3 – Vihreä 4 – Sininen 5 – Keltainen 6 – Syaani 7 – Magenta 8 – Vilkkuva punainen-valkoinen-sininen

152.	1. painike - kaksoisklikkauksen arvo
Kuvaus	Tämä parametri määrittää Basic Set- tai Multilevel Set -kehyksen arvon (valitusta tilasta riippuen), joka lähetetään liitetyille laitteille kaksoisklikkauksen jälkeen. Tämä parametri ei ole merkityksellinen Kohtausohjaintilassa.
Parametrin koko	2B
Oletusarvo	99
Käytettävissä olevat arvot	0–99 tai 255
153.	2. painike - kaksoisklikkauksen arvo
Kuvaus	Tämä parametri määrittää Basic Set- tai Multilevel Set -kehyksen arvon (valitusta tilasta riippuen), joka lähetetään liitetyille laitteille kaksoisklikkauksen jälkeen. Tätä parametria käytetään vain Kaksoispainiketilassa.
Parametrin koko	2B
Oletusarvo	99
Käytettävissä olevat arvot	0–99 tai 255

Z-Wave-määrittely

Yleinen laiteluokka (Generic Device Class): GENERIC_TYPE_WALL_CONTROLLER

Erityinen laiteluokka (Specific Device Class): ei käytössä

Tuetut komentoluokat

	Komentoluokka	Versio	Suojattu
1.	COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E]	V2
2.	COMMAND_CLASS_ASSOCIATION [0x85]	V2	YES
3.	COMMAND_CLASS_MULTI_CHANNEL_ASSOCI-ATION [0x8E]	V3	YES
4.	COMMAND_CLASS_ASSOCIATION_GRP_INFO [0x59]	V3	YES
5.	COMMAND_CLASS_INDICATOR [0x87]	V3	YES
6.	COMMAND_CLASS_TRANSPORT_SERVICE [0x55]	V2
7.	COMMAND_CLASS_VERSION [0x86]	V3	YES
8.	COMMAND_CLASS_MANUFACTURER_SPECIFIC [0x72]	V2	YES
9.	COMMAND_CLASS_DEVICE_RESET_LOCALLY [0x5A]	V1	YES
10.	COMMAND_CLASS_POWERLEVEL [0x73]	V1	YES
11.	COMMAND_CLASS_SECURITY [0x98]	V1
12.	COMMAND_CLASS_SECURITY_2 [0x9F]	V1
13.	COMMAND_CLASS_SUPERVISION [0x6C]	V1
14.	COMMAND_CLASS_CONFIGURATION [0x70]	V4	YES
15.	COMMAND_CLASS_FIRMWARE_UPDATE_MD [0x7A]	V5	YES
16.	COMMAND_CLASS_CENTRAL_SCENE [0x5B]	V3	YES
17.	COMMAND_CLASS_SENSOR_MULTILEVEL [0x31]	V11	YES
18.	COMMAND_CLASS_APPLICATION_STATUS [0x22]	V1
19.	COMMAND_CLASS_PROTECTION [0x75]	V1	YES
Vain akkukäytössä
20.	COMMAND_CLASS_WAKE_UP [0x84]	V2	YES
21.	COMMAND_CLASS_BATTERY [0x80]	V1	YES

Wake Up CC (vain akkukäytössä)

Minimiväli sekunteina	0 – pois päältä, 3600 [s] = 1 [h]
Maksimiväli sekunteina	43200 [s] = 12[h]
Oletusväli sekunteina	21600 [s] = 6 [h]
Välivaihe sekunteina	3600
Oletus-NodeID	255
Lisälähetyskehys	Valikko – valkoinen sijainti

Indicator CC - käytettävissä olevat ilmaisimet

Painike 1:n ilmaisin – 0x43 – vain aina päällä (ulkoinen syöttö) -tilassa

Painike 2:n ilmaisin – 0x44 - vain aina päällä (ulkoinen syöttö) -tilassa

Ilmaisimen tunnus – 0x50 (Tunnista)

Indicator CC - käytettävissä olevat komennot

Komento	Ilmaisimen tunnus	Ominaisuuden tunnus	Arvo	Muu
SET (ASETUS)	Kaikki	0x03	0x00 – 0xFF
SET (ASETUS)	Kaikki	0x04	0x00 – 0xFF
SET (ASETUS)	Kaikki	0x05	0x00 – 0xFF
GET (HAE)	Kaikki	–	–	Laite lähettää ilmaisimen raportin
SUPPORTED GET (TUETTU HAE)	Kaikki	–	–	Laite lähettää tuetun raportin

Indicator CC - ominaisuudet

Ominaisuuden tunnus	Kuvaus	Arvot ja vaatimukset
0x03	Päällä/Pois päältä -jaksot	Aloittaa vaihtamisen PÄÄLLÄ- ja POIS PÄÄLTÄ -tilojen välillä. Käytetään Päällä/Pois päältä -jakson keston asettamiseen. Käytettävissä olevat arvot: 0x00.. 0xFF (0.. 25,5 sekuntia) Jos tämä on määritetty, myös Päällä/Pois päältä -syklit ON määritettävä.
0x04	Päällä/Pois päältä -syklit	Käytetään Päällä/Pois päältä -jaksojen lukumäärän asettamiseen. Käytettävissä olevat arvot: 0x00.. 0xFE (0.. 254 kertaa) 0xFF (osoittaa, kunnes pysäytetään) Jos tämä on määritetty, myös Päällä/Pois päältä -jakso ON määritettävä.
0x05	Päällä-aika Päällä/Pois päältä -jakson sisällä	Käytetään Päällä-ajan pituuden asettamiseen Päällä/Pois päältä -jakson aikana. Se sallii epäsymmetriset Päällä/Pois päältä -jaksot. Käytettävissä olevat arvot 0x00 (symmetrinen Päällä/Pois päältä -jakso – Päällä-aika on yhtä suuri kuin Pois päältä -aika) 0x01.. 0xFF (0,1.. 25,5 sekuntia) Esimerkki: 300 ms PÄÄLLÄ ja 500 ms POIS PÄÄLTÄ saavutetaan asettamalla Päällä/Pois päältä -jakso (0x03) = 0x08 ja Päällä-aika Päällä/Pois päältä -jakson sisällä (0x05) = 0x03 Tämä arvo ohitetaan, jos Päällä/Pois päältä -jaksoja ei ole määritetty. Tämä arvo ohitetaan, jos Päällä/Pois päältä -jaksojen arvo on pienempi kuin tämä arvo.

Protection CC
Protection Command Class mahdollistaa paikallisen ohjauksen estämisen painikkeiden avulla.

Tyyppi	Tila	Kuvaus	Vihje
Paikallinen	0	Suojaamaton – Laitetta ei ole suojattu, ja sitä voidaan käyttää normaalisti käyttöliittymän kautta.	Tulot ohjaavat radiota
Paikallinen	2	Painikkeet eivät voi lähettää ohjauskehyksiä esim. Basic, Switch Multilevel, muu toiminnallisuus on käytettävissä (valikko)	Tulot eivät ohjaa radiota

Tilatilan arvon 1 asettaminen hylätään laitteessa.
Sensor Multilevel CC

Anturin tyyppi	Asteikko	Koko	Tarkkuus	Kuvaus
Lämpötila	Celsius (C)	2B	1	Ilman lämpötila

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa FIBARO Walli FGWCEU-201 - ohjaimen käyttöohje

Saatavilla olevat kielet
