Icom SM-30 - Pöytämikrofonin käyttöohje

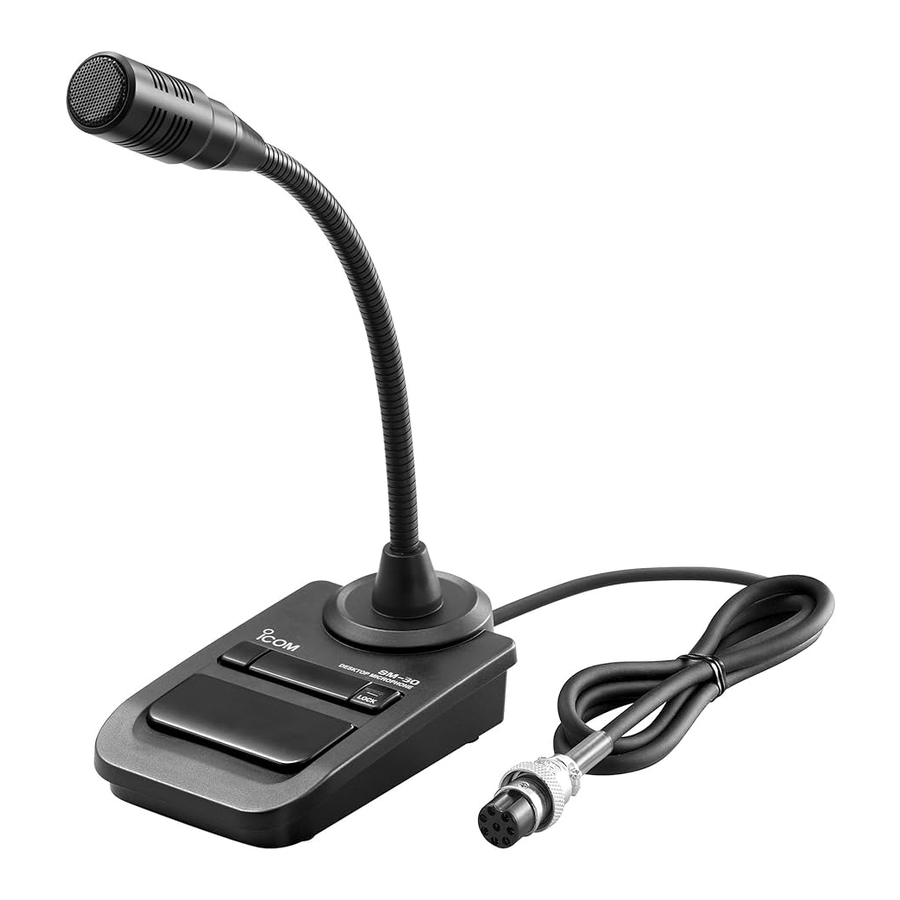

SM-30 on yksisuuntainen elektreettimikrofoni, joka on suunniteltu käytettäväksi Icom-lähetin-vastaanottimen kanssa tukiasema käytössä.

VAROTOIMET

ÄLÄ KOSKAAN altista mikrofonia sateelle, lumelle tai millekään nesteille. Mikrofoni voi vaurioitua.

ÄLÄ KOSKAAN anna metallin, johdon tai muiden esineiden työntyä mikrofoniin tai liittimeen.

ÄLÄ KOSKAAN koske tai käytä pöytämikrofonia märillä käsillä.

ÄLÄ KOSKAAN käytä voimakkaita liuottimia, kuten bensiiniä tai alkoholia puhdistukseen, koska ne vahingoittavat mikrofonin pintoja.

KÄYTÄ vain määritettyjen Icom-lähetin-vastaanottimien kanssa. Muiden valmistajien lähetin-vastaanottimilla on erilaiset nastajärjestelyt ja ne voivat vahingoittaa lähetin-vastaanotinta tai mikrofonia, jos ne liitetään.

ÄLÄ käytä tai sijoita mikrofonia suoraan auringonvaloon.

ÄLÄ sijoita mikrofonia liian pölyisiin ympäristöihin.

Sijoita mikrofoni aina turvalliseen paikkaan, jotta estät luvattoman henkilön tahattoman käytön.

Tietoja CE-merkinnästä

SM-30 täyttää sähkömagneettista yhteensopivuutta koskevan direktiivin 2014/30/EU ja yleistä tuoteturvallisuutta koskevan direktiivin 2001/95/EY olennaiset vaatimukset.

HÄVITTÄMINEN

Tuotteessasi, kirjallisuudessa tai pakkauksessa oleva yliviivattu pyörillä varustetun roskakorin symboli muistuttaa, että Euroopan unionissa kaikki sähkö- ja elektroniikkatuotteet, paristot ja akut (ladattavat paristot) on vietävä niille tarkoitettuihin keräyspisteisiin niiden käyttöiän päätyttyä. Älä hävitä näitä tuotteita lajittelemattoman yhdyskuntajätteen mukana. Hävitä ne alueesi lakien mukaisesti.

TEKNISET TIEDOT

Kaikki ilmoitetut tekniset tiedot voivat muuttua ilman erillistä ilmoitusta tai velvoitetta.

OSIEN NIMET JA TOIMINNOT

ETUNÄKYMÄ

1. PTT SWITCH (PTT-kytkin)
   Paina lähettääksesi ja vapauta vastaanottaaksesi.
2. PTT LOCK SWITCH (PTT-lukituskytkin)
   Paina lähettääksesi jatkuvasti. Lähetys jatkuu, kunnes painat tätä kytkintä uudelleen.
3. PTT LOCK INDICATOR [LOCK] (PTT-lukitusilmaisin [LUKKO])
   Palaa punaisena, kun PTT-lukituskytkin () on PÄÄLLÄ.

ALANÄKYMÄ

4. MIC GAIN VOLUME [MIC GAIN] (Mikrofonin vahvistuksen äänenvoimakkuus [MIC GAIN])
   Kierrä säätääksesi mikrofonin lähtötasoa.
   Käytä tätä säädintä yhdessä liitetyn lähetin-vastaanottimen mikrofonin vahvistusasetuksen kanssa.
   HUOMAUTUS: Säätimen kiertäminen liian pitkälle myötäpäivään voi johtaa liian korkeaan lähtötasoon ja lähetyssignaalin vääristymiseen.
5. LOW CUT SWITCH [LOW CUT] (Alaleikkurikytkin [LOW CUT])
   Leikkaa pois tulosignaalien matalat taajuuskomponentit.

PISTOKENASTOJEN SIJOITUS

Nastat on kuvattu nuolen suunnasta kuvassa.

Icom ei ole vastuussa Icomin tai muiden kuin Icomin laitteiden tuhoutumisesta, vahingoittumisesta tai suorituskyvystä, jos toimintahäiriö johtuu:

• Ylivoimaisesta esteestä, mukaan lukien, mutta ei rajoittuen, tulipalot, maanjäristykset, myrskyt, tulvat, salamat, muut luonnonkatastrofit, häiriöt, mellakat, sota tai radioaktiivinen saastuminen.
• Icom-lähetin-vastaanottimien käyttö minkä tahansa muun kuin Icomin valmistaman tai hyväksymän laitteen kanssa.

Icom, Icom Inc. ja Icom-logo ovat Icom Incorporatedin (Japani) rekisteröityjä tavaramerkkejä Yhdysvalloissa, Yhdistyneessä kuningaskunnassa, Saksassa, Ranskassa, Espanjassa, Venäjällä, Australiassa, Uudessa-Seelannissa ja/tai muissa maissa. ja/tai muissa maissa.

Icom Inc.
1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003, Japani

Luota meihin!
A-6829X-1G-2 Painettu Japanissa
© 2010–2016 Icom Inc.
