Icom SM-30 - Instrukcja obsługi mikrofonu biurkowego

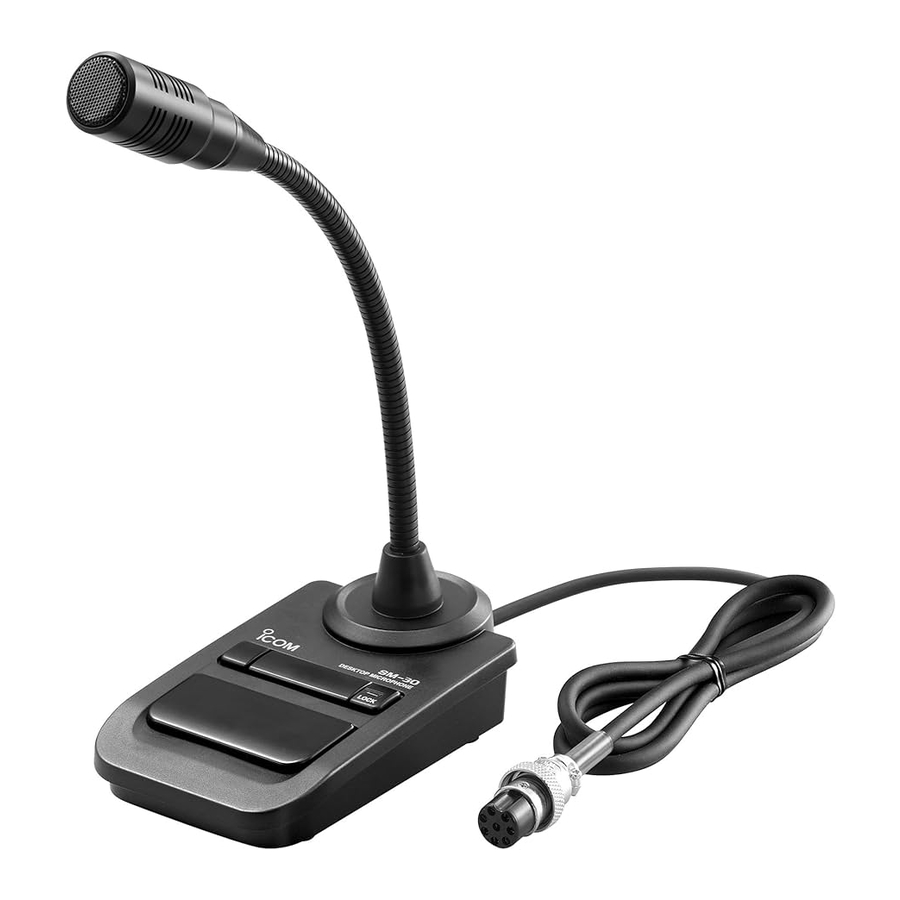

SM-30 to jednokierunkowy mikrofon elektretowy przeznaczony do pracy stacjonarnej z transceiverem Icom.

ŚRODKI OSTROŻNOŚCI

NIGDY nie wystawiaj mikrofonu na deszcz, śnieg lub inne płyny. Mikrofon może ulec uszkodzeniu.

NIGDY nie dopuszczaj do tego, aby metal, drut lub inne przedmioty wystawały do wnętrza mikrofonu lub złącza.

NIGDY nie dotykaj ani nie używaj mikrofonu biurkowego mokrymi rękami.

NIGDY nie używaj silnych rozpuszczalników, takich jak benzyna lub alkohol, do czyszczenia, ponieważ uszkodzą one powierzchnie mikrofonu.

UŻYWAJ tylko z określonymi transceiverami Icom. Transceivery innych producentów mają inne przypisania pinów i mogą uszkodzić transceiver lub mikrofon, jeśli zostaną podłączone.

NIE używaj ani nie umieszczaj mikrofonu w bezpośrednim świetle słonecznym.

NIE umieszczaj mikrofonu w nadmiernie zapylonym otoczeniu.

Zawsze umieszczaj mikrofon w bezpiecznym miejscu, aby uniknąć przypadkowego użycia przez osoby nieupoważnione.

Informacje o CE

SM-30 jest zgodny z zasadniczymi wymaganiami dyrektywy 2014/30/UE w sprawie kompatybilności elektromagnetycznej oraz dyrektywy 2001/95/WE w sprawie ogólnego bezpieczeństwa produktów.

UTYLIZACJA

Symbol przekreślonego kosza na kółkach na produkcie, w dokumentacji lub na opakowaniu przypomina, że w Unii Europejskiej wszystkie produkty elektryczne i elektroniczne, baterie i akumulatory (baterie ładowalne) muszą być oddawane do wyznaczonych punktów zbiórki po zakończeniu ich użytkowania. Nie należy wyrzucać tych produktów jako niesortowane odpady komunalne. Należy je utylizować zgodnie z przepisami obowiązującymi w danym regionie.

SPECYFIKACJE

Wszystkie podane specyfikacje mogą ulec zmianie bez powiadomienia lub zobowiązania.

NAZWY CZĘŚCI I FUNKCJE

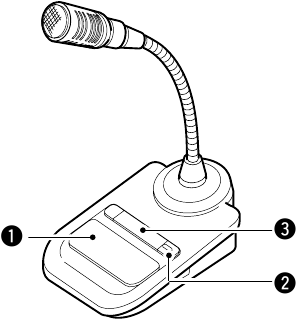

WIDOK Z PRZODU

1. PRZEŁĄCZNIK PTT
   Naciśnij, aby nadawać, a następnie zwolnij, aby odbierać.
2. PRZEŁĄCZNIK BLOKADY PTT
   Naciśnij, aby nadawać w sposób ciągły. Nadawanie trwa do momentu ponownego naciśnięcia tego przełącznika.
3. WSKAŹNIK BLOKADY PTT [LOCK]
   Świeci na czerwono, gdy przełącznik blokady PTT () jest WŁĄCZONY.

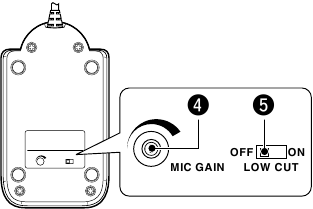

WIDOK OD DOŁU

4. POKRETŁO WZMOCNIENIA MIKROFONU [MIC GAIN]
   Obróć, aby wyregulować poziom wyjściowy mikrofonu.
   Użyj tego pokrętła jako uzupełnienia ustawienia wzmocnienia mikrofonu podłączonego transceivera.
   UWAGA: Obrócenie pokrętła zbyt daleko w prawo może spowodować zbyt wysoki poziom wyjściowy i zniekształcenie sygnału nadawania.
5. PRZEŁĄCZNIK FILTRA GÓRNOPRZEPUSTOWEGO [LOW CUT]
   Odfiltrowuje niskie częstotliwości sygnałów głosowych wejściowych.

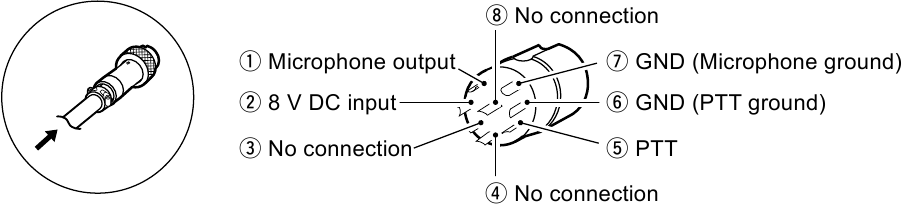

PRZYPISANIE PINÓW WTYCZKI

Piny są opisane od kierunku strzałki na ilustracji.

Icom nie ponosi odpowiedzialności za zniszczenie, uszkodzenie lub działanie jakiegokolwiek sprzętu Icom lub innego niż Icom, jeśli usterka jest spowodowana:

• Siłą wyższą, w tym między innymi pożarami, trzęsieniami ziemi, burzami, powodziami, uderzeniami piorunów, innymi klęskami żywiołowymi, zakłóceniami, zamieszkami, wojną lub skażeniem radioaktywnym.
• Użyciem transceiverów Icom z jakimkolwiek sprzętem, który nie został wyprodukowany lub zatwierdzony przez Icom.

Icom, Icom Inc. i logo Icom są zarejestrowanymi znakami towarowymi firmy Icom Incorporated (Japonia) w Stanach Zjednoczonych, Wielkiej Brytanii, Niemczech, Francji, Hiszpanii, Rosji, Australii, Nowej Zelandii i/lub innych krajach. i/lub innych krajach.

Icom Inc.
1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003, Japonia

Możesz na nas liczyć!
A-6829X-1G-2 Wydrukowano w Japonii
© 2010–2016 Icom Inc.
