Ubiquiti NanoStation LocoM2 -käyttöohje

Johdanto

Tämä pika-aloitusopas on suunniteltu opastamaan sinua asennuksessa, ja se sisältää myös takuuehdot.

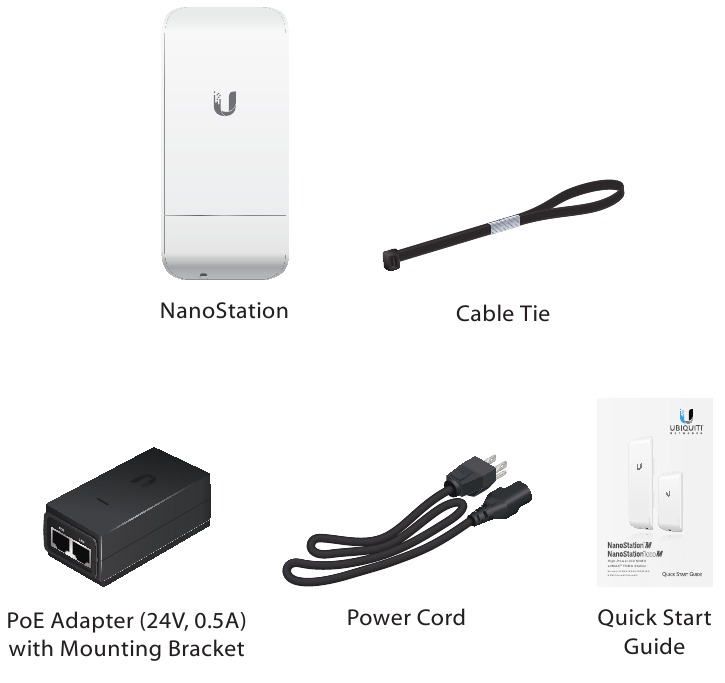

Pakkauksen sisältö

KÄYTTÖEHDOT: Ubiquitin radiolaitteet on asennettava ammattimaisesti. Suojattua Ethernet-kaapelia ja maadoitusta on käytettävä tuotetakuun ehtoina. TOUGHCable on suunniteltu ulkoasennuksiin. Ammattimaisen asentajan vastuulla on noudattaa paikallisia maakohtaisia määräyksiä, mukaan lukien toiminta laillisilla taajuuskanavilla, lähtöteho ja Dynamic Frequency Selection (DFS) -vaatimukset.

Asennusvaatimukset

• Suojattua luokan 5 (tai uudempaa) kaapelointia maadoitusjohdolla on käytettävä kaikkiin langallisiin Ethernet-liitäntöihin, ja se on maadoitettava PoE:n AC-maadoituksen kautta. Suosittelemme, että suojaat verkkojasi haitallisilta ulkoympäristöiltä ja tuhoisilta ESD-tapahtumilta Ubiquiti Networksin teollisuuslaatuisella, suojatulla Ethernet-kaapelilla. Lisätietoja on osoitteessa www.ubnt.com/toughcable

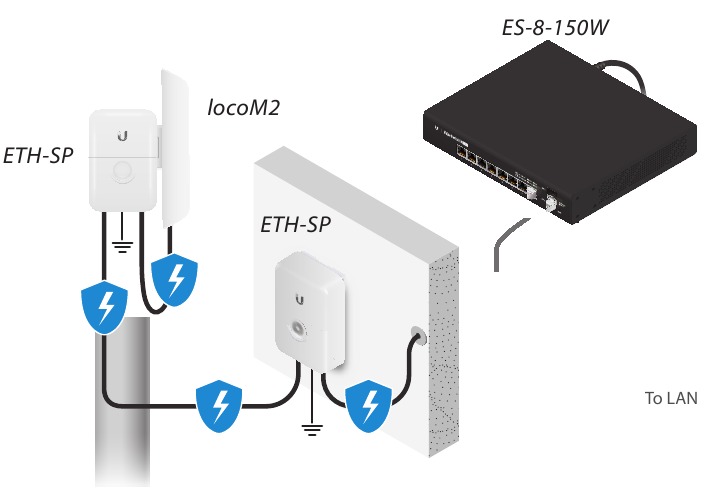

• Ylijännitesuojausta on käytettävä kaikissa ulkoasennuksissa. Suosittelemme, että käytät kahta Ethernet-ylijännitesuojaa, malli ETH-SP, yksi NanoStationin lähellä ja toinen rakennuksen sisääntulopisteessä. ETH-SP vaimentaa ylijännitteitä ja purkaa ne turvallisesti maahan.

Laitteiston yleiskatsaus

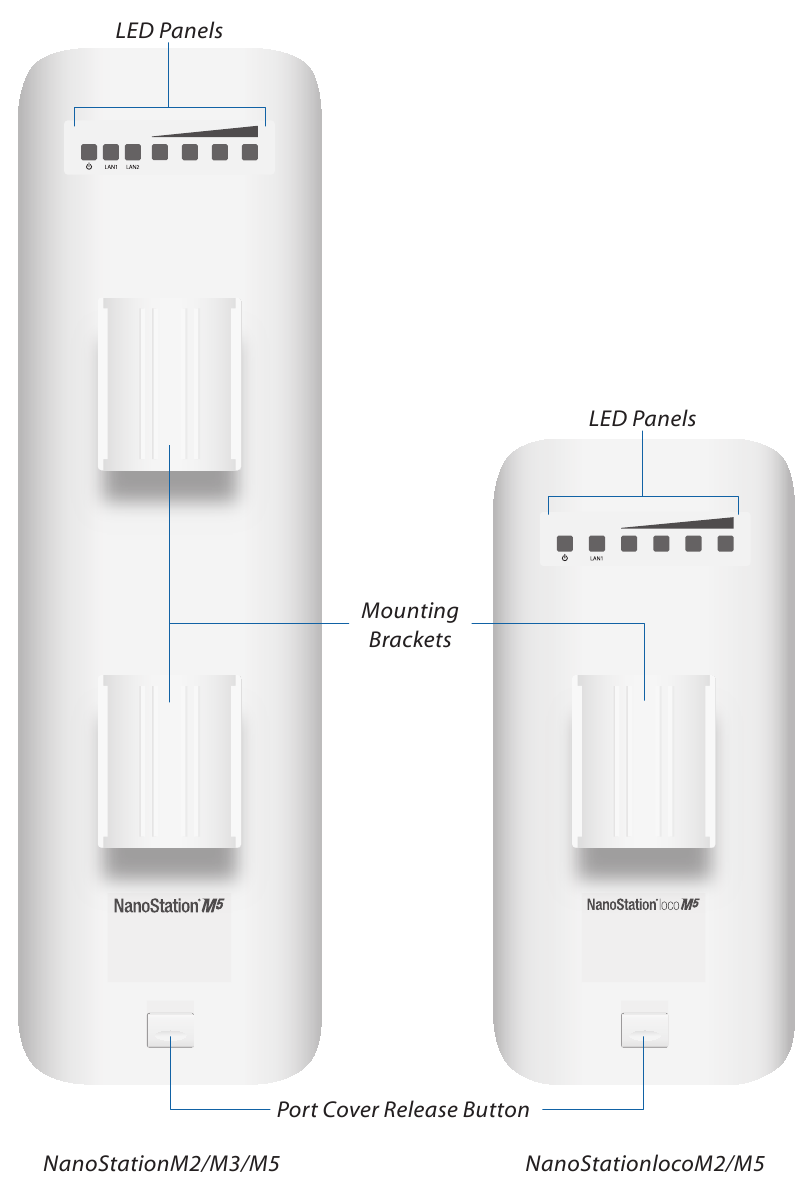

Takanäkymä

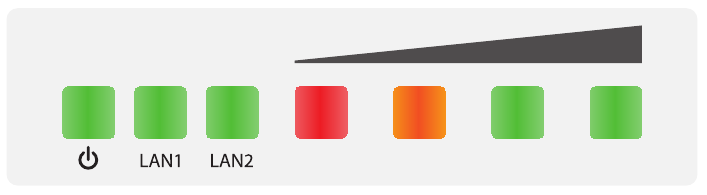

LED-paneeli

	Virta (Power) Virran merkkivalo (Power LED) palaa vihreänä, kun laite on kytketty virtalähteeseen.
LAN1	Pää-Ethernet (Main Ethernet) LED palaa tasaisesti vihreänä, kun pää-/LAN-porttiin on muodostettu aktiivinen Ethernet-yhteys, ja vilkkuu, kun on toimintaa.
LAN2	Toissijainen Ethernet (Secondary Ethernet) (Vain NanoStation M2/M3/M5) LED palaa tasaisesti vihreänä, kun toissijaiseen porttiin on muodostettu aktiivinen Ethernet-yhteys, ja vilkkuu, kun on toimintaa.
	Signaali (Signal) airOS®:ssä voit muokata langattoman signaalinvoimakkuuden kynnysarvoja kullekin LEDille Lisäasetukset (Advanced) -välilehden Signaalin LED-kynnysarvot (Signal LED Thresholds) -kohdassa. Oletusarvot on esitetty alla:
		LED palaa punaisena, kun langattoman signaalin voimakkuus on yli -94 dBm.
		LED palaa oranssina, kun langattoman signaalin voimakkuus on yli -80 dBm.
		LED palaa vihreänä, kun langattoman signaalin voimakkuus on yli -73 dBm.
		LED palaa vihreänä, kun langattoman signaalin voimakkuus on yli -65 dBm.

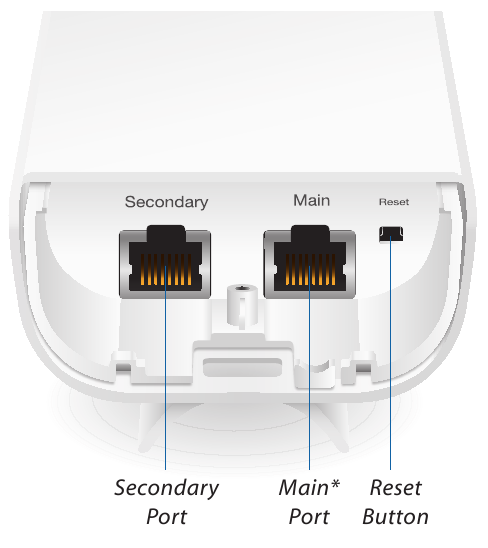

Portit

Pää/LAN (Main/LAN): 10/100 Ethernet-portti, jota käytetään virran kytkemiseen ja joka on kytkettävä LAN- ja DHCP-palvelimeen.
Toissijainen (Secondary): (Vain NanoStationM2/M3/M5) 10/100 Ethernet-portti, jota käytetään siltaamiseen ja joka tukee ohjelmiston avulla määritettävää PoE-läpivientiä.
Huomautus (Note): Jotta voit käyttää PoE-läpivientiä toissijaisessa portissa, tarvitaan 24 V, 1 A PoE-sovitin.

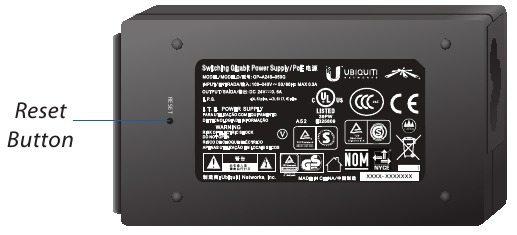

Nollauspainike (Reset Button): Palauta tehdasasetukset pitämällä nollauspainiketta (Reset button) painettuna yli 10 sekuntia, kun NanoStation on päällä. Vaihtoehtoisesti kaukosäätimen nollauspainike sijaitsee PoE-sovittimen pohjassa.

* Pää (Main) on merkitty LAN NanoStationlocoM2/M5:ssä.

Laitteiston asennus

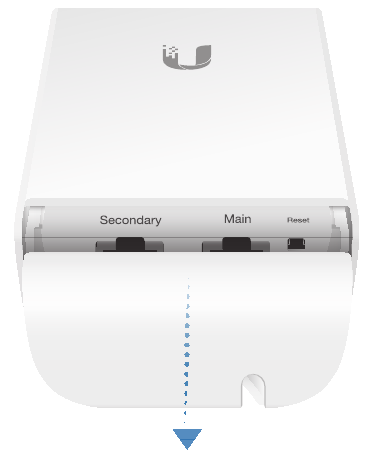

1. Paina portin suojuksen vapautuspainiketta (Port Cover Release Button), joka sijaitsee NanoStationin takana, ja liu'uta kansi irti.

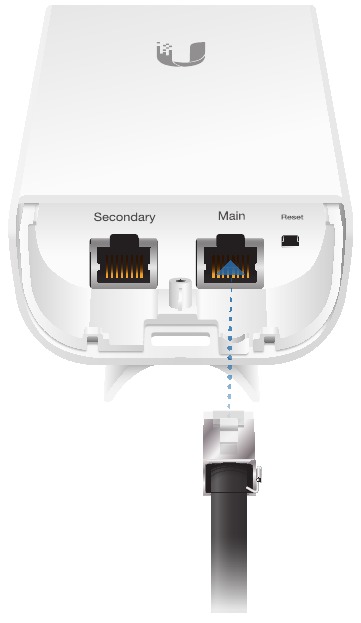

2. Kytke Ethernet-kaapeli pää-/LAN-porttiin (Main/LAN port).


3. Aseta portin suojus takaisin paikalleen.

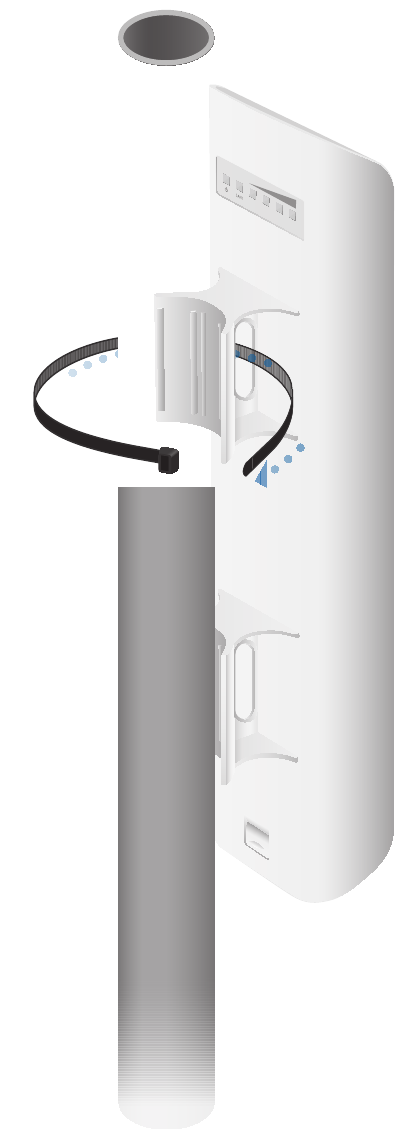

4. Aseta NanoStation haluttuun kohtaan pylvääseen ja aseta nippuside kiinnityskannattimen (Mounting Bracket) aukkoon.

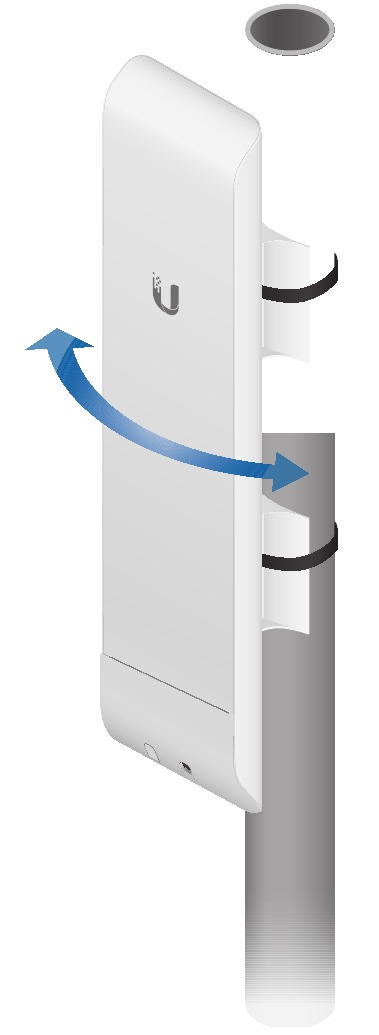

5. Kohdista NanoStationin etuosa langattoman linkin toista päätä kohti. Kiristä sitten nippuside pylvään ympärille.

   Huomautus (Note): NanoStationM2/M3/M5:lle toimitetaan kaksi nippusidettä. Kiinnitä toinen nippuside toiseen kiinnityskannattimeen lisäturvallisuuden takaamiseksi.

Virran kytkeminen

Kytke virta käyttämällä jotakin seuraavista vaihtoehdoista:

• Käyttämällä mukana toimitettua Gigabit PoE -sovitinta: Siirry kohtaan Yhdistäminen PoE-sovittimeen (Connecting to the PoE Adapter).
• Käyttämällä erillistä PoE-kytkintä: Kytke Ethernet-kaapeli laitteen Ethernet-portista kytkimen PoE-yhteensopivaan Ethernet-porttiin.
  Kytkinportin on oltava tämän pika-aloitusoppaan Tekniset tiedot -osiossa lueteltujen tehotietojen mukainen.

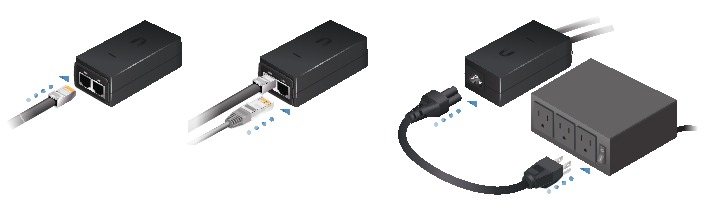

Yhdistäminen PoE-sovittimeen

1. Kytke Ethernet-kaapeli laitteesta PoE-sovittimen POE-porttiin.
2. Kytke Ethernet-kaapeli lähiverkostasi PoE-sovittimen LAN-porttiin.
3. Kytke virtajohto sovittimen virtaporttiin. Kytke virtajohdon toinen pää pistorasiaan.

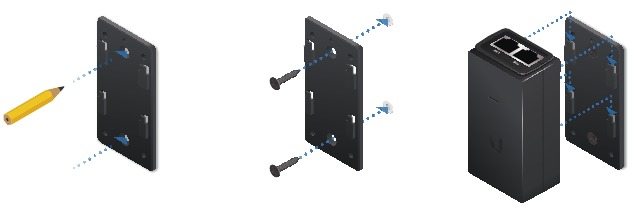

PoE-sovittimen kiinnitys (valinnainen)

1. Irrota PoE-kiinnityskannatin (PoE Mounting Bracket) sovittimesta, aseta kannatin haluttuun kohtaan ja merkitse kaksi reikää.
2. Esiporaa reiät tarvittaessa ja kiinnitä kannatin kahdella kiinnikkeellä (eivät sisälly toimitukseen).
3. Kohdista sovittimen aukot PoE-kiinnityskannattimen kielekkeiden kanssa ja liu'uta sovitin alas.

airOS:n käyttäminen

Yhdistä airOS-konfiguraatioliittymään.

1. Varmista, että isäntäjärjestelmäsi on yhdistetty Ethernetin kautta NanoStationiin.
2. Määritä isäntäjärjestelmäsi Ethernet-sovittimelle staattinen IP-osoite 192.168.1.x-aliverkossa.
3. Käynnistä verkkoselain. Kirjoita osoitekenttään https://192.168.1.20. Paina enter (PC) tai return (Mac).

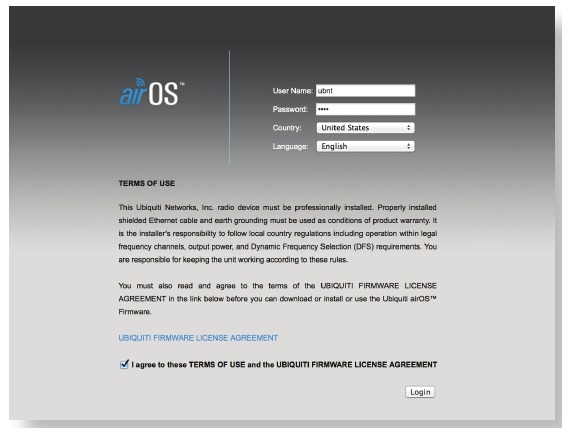

4. Kirjautumisnäyttö tulee näkyviin. Kirjoita Käyttäjänimi (Username)- ja Salasana (Password) -kenttiin ubnt. Valitse maasi ja kielesi. Sinun on hyväksyttävä käyttöehdot käyttääksesi tuotetta. Napsauta Kirjaudu sisään (Login).

   Huomautus (Note): Yhdysvaltain tuoteversioiden maa-asetus on rajoitettu valintaan Kanada, Puerto Rico tai Yhdysvallat FCC/IC-määräysten noudattamisen varmistamiseksi.

airOS-konfiguraatioliittymä tulee näkyviin, jolloin voit mukauttaa asetuksiasi tarpeen mukaan. Lisätietoja airOS-konfiguraatioliittymästä on käyttöoppaassa, joka on saatavilla osoitteessa www.ubnt.com/download/airmax
Voit myös hallita laitettasi Ubiquiti Network Management Systemin avulla. Asennus UNMS ™ -sovelluksella edellyttää U-Installeria, joka myydään erikseen.

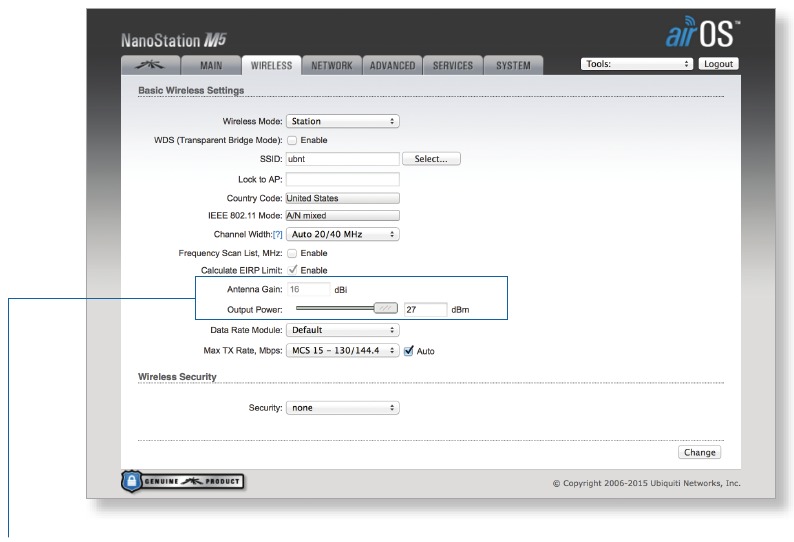

Asentajan vastuullisuus vaatimustenmukaisuudesta

Laitteet on asennettava ammattimaisesti, ja ammattiasentajan vastuulla on varmistaa, että laitetta käytetään paikallisten määräysten mukaisesti.

Antennin vahvistus- ja lähtötehokentät on tarkoitettu ammattiasentajalle määräystenmukaisuuden saavuttamiseksi.

Tekniset tiedot

Turvallisuusilmoitukset

1. Lue, noudata ja säilytä nämä ohjeet.
2. Noudata kaikkia varoituksia.
3. Käytä vain valmistajan määrittelemiä lisälaitteita/tarvikkeita.

   Älä käytä tätä tuotetta paikassa, joka voi joutua veden alle.

   Vältä tämän tuotteen käyttöä sähkömyrskyn aikana. Salaman aiheuttaman sähköiskun riski on olemassa.

Sähköturvallisuustiedot

1. Vaatimustenmukaisuus on välttämätöntä valmistajan etiketissä ilmoitettujen jännite-, taajuus- ja virrantarpeiden suhteen. Liittäminen muuhun kuin määritettyyn virtalähteeseen voi johtaa virheelliseen toimintaan, laitteen vahingoittumiseen tai tulipalovaaraan, jos rajoituksia ei noudateta.
2. Tämän laitteen sisällä ei ole käyttäjän huollettavia osia. Huollon saa suorittaa vain pätevä huoltoteknikko.
3. Tämän laitteen mukana toimitetaan irrotettava virtajohto, jossa on integroitu suojamaadoitusjohto, joka on tarkoitettu liitettäväksi maadoitettuun pistorasiaan.
   1. Älä korvaa virtajohtoa muulla kuin toimitetulla hyväksytyllä tyypillä. Älä koskaan käytä adapteripistoketta liittääksesi 2-johtoiseen pistorasiaan, koska tämä heikentää maadoitusjohdon jatkuvuutta.
   2. Laite vaatii maadoitusjohdon käyttöä osana turvallisuussertifiointia, muokkaus tai väärinkäyttö voi aiheuttaa sähköiskuvaaran, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan.
   3. Ota yhteyttä pätevään sähköasentajaan tai valmistajaan, jos sinulla on kysyttävää asennuksesta ennen laitteen liittämistä.
   4. Suojamaadoitus on toteutettu luetteloidulla AC-sovittimella. Rakennuksen asennuksen on tarjottava asianmukainen oikosulkusuojaus.
   5. Suojaliitäntä on asennettava paikallisten kansallisten johdotussääntöjen ja -määräysten mukaisesti.

Rajoitettu takuu

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") takaa, että tässä määritellyt tuotteet ("Tuotteet") ovat vapaita materiaali- ja valmistusvirheistä yhden (1) vuoden ajan UBIQUITI NETWORKS:in lähetyspäivästä normaalin käytön ja toiminnan aikana. UBIQUITI NETWORKS:in ainoa ja yksinomainen velvollisuus ja vastuu edellä mainitun takuun nojalla on UBIQUITI NETWORKS:in harkinnan mukaan korjata tai vaihtaa mikä tahansa Tuote, joka ei täytä yllä olevaa takuuta yllä olevan takuuajan aikana. Tuotteen poistamisesta ja uudelleenasennuksesta aiheutuvat kustannukset eivät sisälly tähän takuuseen. Korjatun tai vaihdetun Tuotteen takuuaika ei ulotu alkuperäistä kestoa pidemmälle.
www.ubnt.com/support/warranty
