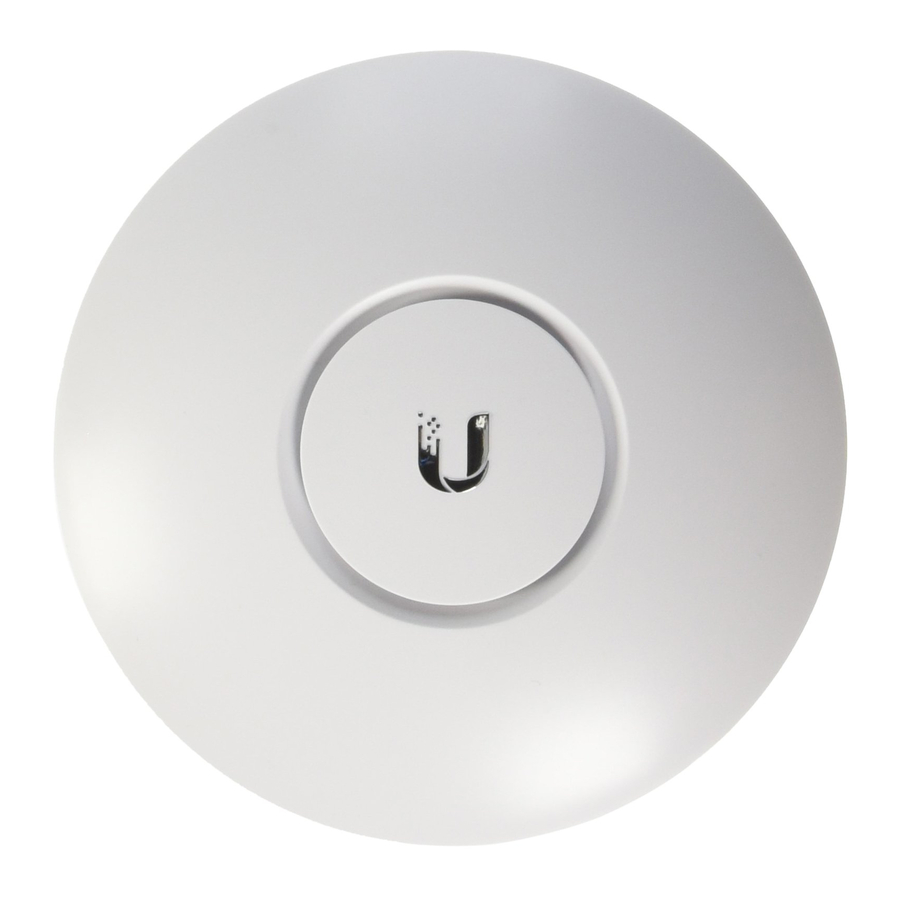

Ubiquiti UniFi AP AC Lite -käyttöohje

Pakkauksen sisältö

* Sisältyy vain UAP-AC-LITE:n yksittäispakkaukseen.

Asennusvaatimukset

• Phillips-ruuvimeisseli
• Pora ja poranterä (6 mm seinäasennusta varten tai 3 mm kattoasennusta varten)
• Valinnainen: Kipsilevy- tai avainreikäsaha (18 mm:n reiän leikkaamiseen Ethernet-kaapelin syöttöä varten)
• Cat5/6 UTP -kaapeli sisätiloihin

UAP-AC-LITE vaatii UniFi Controllerin v5.4 tai uudemman, joka on saatavilla osoitteessa: ui.com/download/unifi

Järjestelmävaatimukset

• Linux, Mac OS X tai Microsoft Windows 7/8/10
• Java Runtime Environment 1.8 tai uudempi suositellaan
• Selain: Google Chrome (Muilla selaimilla voi olla rajoitettu toiminnallisuus.)
• UniFi Controller -ohjelmisto v5.4 tai uudempi (saatavilla osoitteessa: ui.com/download/unifi)

Laitteiston yleiskatsaus

LED
Portit

Lukituslovi
Lukituslovea käytetään asennuskiinnikkeen kanssa UniFi AP:n kiinnittämiseen. (Tätä kuvataan tarkemmin asennuskiinnike-osiossa.)

Palauta
Palautuspainikkeella on kaksi toimintoa UniFi AP:lle:

• Käynnistä uudelleen Paina ja vapauta Reset (palauta) -painike nopeasti.
• Palauta tehdasasetukset Paina ja pidä Reset (palauta) -painiketta painettuna yli viisi sekuntia.

Ethernet
Tätä Gigabit Ethernet -porttia käytetään virran kytkemiseen, ja se tulee liittää LAN- ja DHCP-palvelimeen. Virta voidaan syöttää Ubiquiti UniFi -kytkimellä, jossa on PoE tai Gigabit PoE -sovitin (sisältyy vain yksittäispakkaukseen).

Kaapelin syöttötulppa
Jos Ethernet-kaapeli kulkee asennuspinnan mukaisesti, irrota Cable Feed Plug (kaapelin syöttötulppa).

Asennuskiinnike

Lukituskieleke
Asennuksen aikana asennuskiinnikkeen lukituskieleke liikkuu alkuperäisestä asennosta lopulliseen asentoon, jossa lukituskieleke sopii tiukasti UniFi AP:n lukitusloveen varkauden estämiseksi.

Huomautus: Jos sinun on irrotettava UniFi AP asennuskiinnikkeestä, työnnä paperiliitin aukkoon vapauttaaksesi lukituskielekkeen ja käännä UniFi AP:ta vastapäivään.

Laitteiston asennus

Laite voidaan asentaa seinälle tai kattoon. Suorita sopivan asennuksen vaiheet.

Seinäasennus
Vaihe 1

Vaihe 2

Valinnainen

Vaihe 3

Vaihe 4



Valinnainen

Vaihe 5

Vaihe 6

Vaihe 7

Kattoasennus
Vaihe 1

Vaihe 2

Vaihe 3

Vaihe 4

Vaihe 5

Vaihe 6

Vaihe 7

Vaihe 8

Vaihe 9

UniFi AP:n virransyöttö

Käytä UniFi-kytkintä PoE:llä tai Gigabit PoE -sovitinta virransyöttöön.

Yhdistäminen UniFi-kytkimeen PoE:llä

Yhdistä Ethernet-kaapeli UniFi AP:sta suoraan UniFi-kytkimen PoE-porttiin PoE:llä.

Yhdistäminen PoE-sovittimeen

1. Yhdistä Ethernet-kaapeli laitteesta PoE-sovittimen POE-porttiin.
2. Yhdistä Ethernet-kaapeli lähiverkostasi PoE-sovittimen LAN-porttiin.
3. Yhdistä virtajohto sovittimeen ja sitten virtajohto pistorasiaan.

PoE-sovittimen asennus (valinnainen)

1. Irrota PoE-asennuskiinnike sovittimesta, aseta kiinnike haluttuun kohtaan ja merkitse kaksi reikää.
2. Esiporaa reiät tarvittaessa ja kiinnitä kiinnike kahdella kiinnikkeellä (ei sisälly toimitukseen).
3. Kohdista sovittimen aukot PoE-asennuskiinnikkeen kielekkeiden kanssa ja liu'uta sovitin alas.

Ohjelmiston asennus

Lataa ja asenna UniFi Controller -ohjelmiston uusin versio. Käynnistä se ja noudata näytön ohjeita. Ohjelmisto ja vaiheittaiset ohjeet käyttöoppaassa ovat saatavilla osoitteessa: ui.com/download/unifi

Kun olet asentanut ohjelmiston ja suorittanut UniFi-asennusvelhon, UniFi Controller -hallintaliittymän kirjautumisnäyttö tulee näkyviin. Anna luomasi käyttäjätunnus ja salasana ja napsauta Sign In (Kirjaudu sisään).

Voit hallita langatonta verkkoasi ja tarkastella verkkotilastoja UniFi Controller -hallintaliittymän avulla. Lisätietoja UniFi Controller -ohjelmiston määrittämisestä ja käytöstä on käyttöoppaassa.

Mobiilisovelluksen asennus

Ubiquiti tarjoaa myös UniFi-sovelluksen, joka on saatavilla App Store® -kaupasta (iOS) tai Google Play™ Storesta (Android). Voit käyttää sitä UniFi AP:n valmisteluun perustoimintoja varten määrittämättä UniFi Controlleria. Se mahdollistaa myös AP:iden saumattoman valmistelun etäohjaimille (ohjaimille, jotka eivät ole samassa Layer 2 -verkossa) ja helpon pääsyn paikallisiin ohjaimiin ja niihin, joita valvotaan unifi.ui.com

Tekniset tiedot

* Vain UAP-AC-LITE:n yksittäispakkaus sisältää PoE-sovittimen.

Turvallisuusilmoitukset

1. Lue, noudata ja säilytä nämä ohjeet.
2. Noudata kaikkia varoituksia.
3. Käytä vain valmistajan määrittelemiä lisälaitteita.

Älä käytä tätä tuotetta paikassa, joka voi joutua veden alle.

Vältä tämän tuotteen käyttöä ukkosmyrskyn aikana. Salaman aiheuttaman sähköiskun riski on olemassa.

Sähköturvallisuustiedot

1. Jännitteen, taajuuden ja virran vaatimusten noudattaminen on välttämätöntä valmistajan etiketissä ilmoitetulla tavalla. Liittäminen muuhun kuin määritettyyn virtalähteeseen voi johtaa virheelliseen toimintaan, laitteen vaurioitumiseen tai tulipalovaaraan, jos rajoituksia ei noudateta.
2. Tämän laitteen sisällä ei ole käyttäjän huollettavia osia. Huollon saa suorittaa vain pätevä huoltoteknikko.
3. Tämän laitteen mukana toimitetaan irrotettava virtajohto, jossa on kiinteä suojamaadoitusjohto, joka on tarkoitettu liitettäväksi maadoitettuun turvapistorasiaan.
   1. Älä korvaa virtajohtoa muulla kuin toimitetulla hyväksytyllä tyypillä. Älä koskaan käytä sovitinpistoketta liittääksesi 2-johtoiseen pistorasiaan, koska tämä heikentää maadoitusjohdon jatkuvuutta.
   2. Laite vaatii maadoitusjohdon käyttöä osana turvallisuussertifiointia, muokkaaminen tai väärinkäyttö voi aiheuttaa sähköiskuvaaran, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan.
   3. Ota yhteyttä pätevään sähköasentajaan tai valmistajaan, jos sinulla on kysyttävää asennuksesta ennen laitteen liittämistä.
   4. Suojamaadoitus on toteutettu luetteloidulla AC-sovittimella. Rakennuksen asennuksen on tarjottava asianmukainen oikosulun varasuojaus.
   5. Suojamaadoitus on asennettava paikallisten kansallisten johdotussääntöjen ja määräysten mukaisesti.

Rajoitettu takuu

ui.com/support/warranty
Rajoitettu takuu edellyttää välimiesmenettelyn käyttöä riitojen ratkaisemiseksi yksilöllisesti ja, mikäli sovellettavissa, määrittää välimiesmenettelyn oikeudenkäynnin tai ryhmäkanteen sijasta.

TÄRKEÄ HUOMAUTUS

Säteilyaltistuslausunto

• Tämä laite noudattaa valvomattomalle ympäristölle asetettuja säteilyaltistusrajoja.
• Tämä laite on asennettava ja sitä on käytettävä vähintään 20 cm:n etäisyydellä säteilijän ja kehon välillä.
• Tätä lähetintä ei saa sijoittaa tai käyttää yhdessä minkään muun antennin tai lähettimen kanssa.
