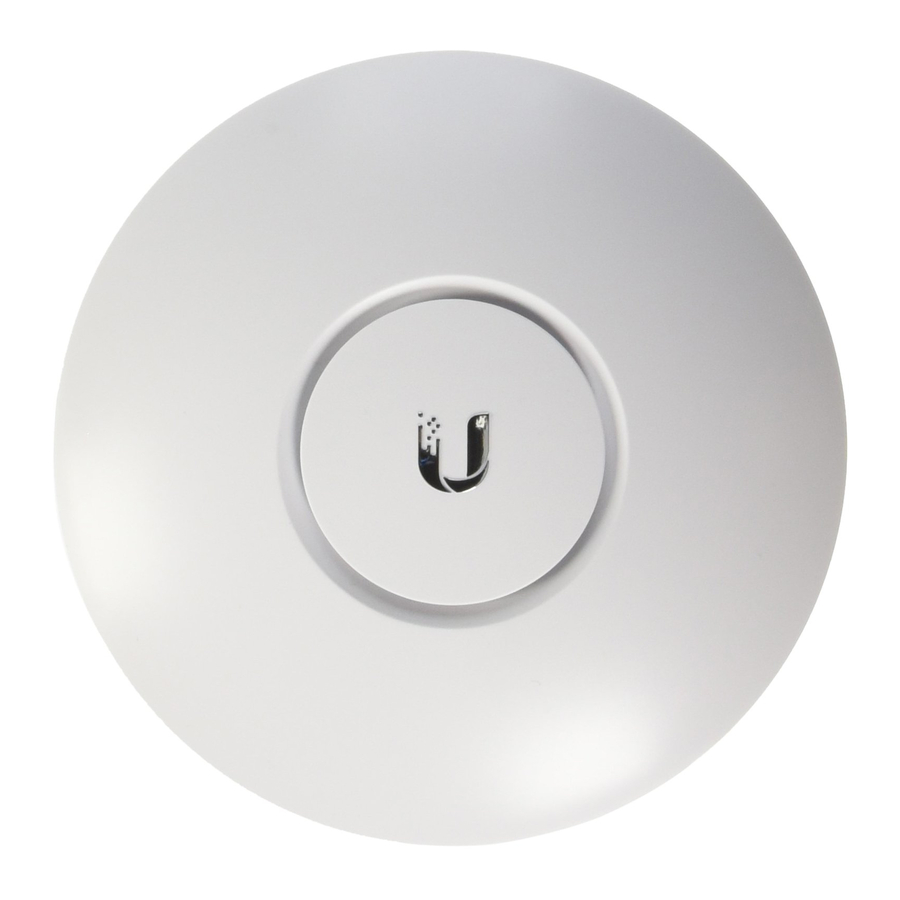

Ubiquiti UniFi AP AC Lite'i kasutusjuhend

Pakendi sisu

* Kaasas ainult UAP-AC-LITE'i ühekaupakendis.

Paigaldusnõuded

• Phillipsi kruvikeeraja
• Puur ja puuriteravik (6 mm seinakinnituse jaoks või 3 mm laekinnituse jaoks)
• Valikuline: Kipsplaadi- või võtmeaukude saag (Etherneti kaabli sisestamiseks 18 mm augu lõikamiseks)
• Cat5/6 UTP-kaabel sisepaigaldiste jaoks

UAP-AC-LITE nõuab UniFi Controller v5.4 või uuemat versiooni, mis on saadaval aadressil: ui.com/download/unifi

Süsteeminõuded

• Linux, Mac OS X või Microsoft Windows 7/8/10
• Soovitatav on Java Runtime Environment 1.8 või uuem
• Veebibrauser: Google Chrome (teistel brauseritel võib olla piiratud funktsionaalsus.)
• UniFi Controller tarkvara v5.4 või uuem (saadaval aadressil: ui.com/download/unifi)

Riistvara ülevaade

LED
Pordid

Lukustusnupp
Lukustusnuppu kasutatakse koos kinnitusklambriga, et aidata UniFi AP-d kinnitada. (Seda kirjeldatakse täpsemalt kinnitusklambri jaotises.)

Lähtesta
Lähtestamisnupul on UniFi AP jaoks kaks funktsiooni:

• Taaskäivita Vajutage ja vabastage kiiresti lähtestamisnupp.
• Tehaseseadete taastamine Vajutage ja hoidke lähtestamisnuppu rohkem kui viis sekundit all.

Ethernet
Seda Gigabit Etherneti porti kasutatakse toite ühendamiseks ja see tuleks ühendada LAN-i ja DHCP-serveriga. Toite saab tagada Ubiquiti UniFi lüliti koos PoE või Gigabit PoE adapteriga (kaasas ainult ühekaupakendis).

Kaabli sisestusava
Kui teie Etherneti kaabel kulgeb mööda kinnituspinda, eemaldage kaabli sisestusava pistik.

Kinnitusklamber

Lukustusklahv
Paigaldamise ajal liigub kinnitusklambri lukustusklahv algpositsioonist lõppasendisse, kus lukustusklahv sobitub kindlalt UniFi AP lukustusnupuga, et aidata vargust vältida.

Märkus: Kui teil on vaja UniFi AP kinnitusklambrilt eemaldada, sisestage paberklamber pilusse, et vabastada lukustusklahv ja keerake UniFi AP vastupäeva.

Riistvara paigaldamine

Seadet saab paigaldada seinale või lakke. Tehke vastava paigalduse toimingud.

Seinakinnitus
1. samm

2. samm

Valikuline

3. samm

4. samm



Valikuline

5. samm

6. samm

7. samm

Laekinnitus
1. samm

2. samm

3. samm

4. samm

5. samm

6. samm

7. samm

8. samm

9. samm

UniFi AP toitega varustamine

Kasutage toiteks PoE-ga UniFi Switchi või Gigabit PoE adapterit.

Ühendamine PoE-ga UniFi Switchiga

Ühendage Etherneti kaabel UniFi AP-st otse PoE-ga UniFi Switchi PoE-porti.

Ühendamine PoE adapteriga

1. Ühendage Etherneti kaabel seadmest PoE adapteri POE-porti.
2. Ühendage Etherneti kaabel oma LAN-ist PoE adapteri LAN-porti.
3. Ühendage toitejuhe adapteriga ja seejärel ühendage toitejuhe pistikupessa.

PoE adapteri paigaldamine (valikuline)

1. Eemaldage PoE kinnitusklamber adapterilt, asetage klamber soovitud kohta ja märkige kaks auku.
2. Vajadusel puurige augud ette ja kinnitage klamber kahe kinnitusdetailiga (ei kuulu komplekti).
3. Joondage adapteri pesad PoE kinnitusklambri sakkidega ja seejärel libistage adapter alla.

Tarkvara installimine

Laadige alla ja installige UniFi Controlleri tarkvara uusim versioon. Käivitage see ja järgige ekraanil kuvatavaid juhiseid. Tarkvara ja samm-sammult juhised kasutusjuhendis on saadaval aadressil: ui.com/download/unifi

Pärast tarkvara installimist ja UniFi installiviisardi käivitamist ilmub sisselogimisekraan UniFi Controlleri haldusliidese jaoks. Sisestage loodud kasutajanimi ja parool ning klõpsake nupul Sign In (Logi sisse).

Saate hallata oma traadita võrku ja vaadata võrgustatistikat, kasutades UniFi Controlleri haldusliidest. Teavet UniFi Controlleri tarkvara konfigureerimise ja kasutamise kohta leiate kasutusjuhendist.

Mobiilirakenduse installimine

Ubiquiti pakub ka UniFi rakendust, mis on saadaval App Store® (iOS) või Google Play™ Store (Android) kaudu. Saate seda kasutada UniFi AP põhifunktsioonide jaoks ilma UniFi Controllerit konfigureerimata. See võimaldab ka AP-de sujuvat varustamist kaugkontrolleritele (kontrollerid, mis ei asu samas 2. kihi võrgus) ja lihtsat juurdepääsu kohalikele kontrolleritele ja neile, mida jälgitakse aadressil unifi.ui.com

Spetsifikatsioonid

* Ainult UAP-AC-LITE ühekordne pakend sisaldab PoE adapterit.

Ohutusnõuded

1. Lugege need juhised läbi, järgige neid ja hoidke alles.
2. Pange tähele kõiki hoiatusi.
3. Kasutage ainult tootja määratud lisaseadmeid/tarvikuid.

Ärge kasutage seda toodet kohas, mis võib vee alla jääda.

Vältige selle toote kasutamist äikesetormi ajal. Esineda võib väike elektrilöögi oht pikselöögist.

Elektriohutuse teave

1. Vastavus peab olema tootja sildil näidatud pinge, sageduse ja voolu nõuetele. Kui ühendate erineva toiteallikaga kui need, mis on määratud, võib see põhjustada ebaõiget tööd, seadmete kahjustamist või tuleohtu, kui piiranguid ei järgita.
2. Selle seadme sees ei ole operaatori poolt hooldatavaid osi. Teenust tohivad osutada ainult kvalifitseeritud hooldustehnikud.
3. Selle seadmega on kaasas eemaldatav toitejuhe, millel on integreeritud maandusjuhe, mis on ette nähtud ühendamiseks maandatud pistikupessa.
   1. Ärge asendage toitejuhet sellisega, mis ei ole tarnitud kinnitatud tüüpi. Ärge kunagi kasutage adapteripistikut, et ühendada 2-juhtmelise pistikupessa, kuna see tühistab maandusjuhtme järjepidevuse.
   2. Seadmed nõuavad maandusjuhtme kasutamist ohutussertifikaadi osana, muutmine või väärkasutus võib põhjustada elektrilöögi ohtu, mis võib põhjustada tõsiseid vigastusi või surma.
   3. Võtke ühendust kvalifitseeritud elektrikuga või tootjaga, kui teil on küsimusi paigaldamise kohta enne seadme ühendamist.
   4. Kaitsemaanduse tagab loetletud vahelduvvooluadapter. Hoone paigaldis peab tagama asjakohase lühise varukaitse.
   5. Kaitsepotentsiaaliühtlustus peab olema paigaldatud vastavalt kohalikele riiklikele juhtmestiku reeglitele ja määrustele.

Piiratud garantii

ui.com/support/warranty
Piiratud garantii nõuab vahekohtu kasutamist, et lahendada vaidlusi individuaalselt ja vajaduse korral määrata vahekohus žüriikohtu või grupihagi asemel.

TÄHTIS MÄRKUS

Kiirguskaitse avaldus

• See seade vastab kontrollimatu keskkonna jaoks kehtestatud kiirguskaitse piirnormidele.
• See seade tuleb paigaldada ja seda tuleb kasutada nii, et radiaatori ja teie keha vaheline minimaalne kaugus oleks 20 cm.
• See saatja ei tohi asuda koos ühegi teise antenni või saatjaga ega töötada koos ühegi teise antenni või saatjaga.

Viited

• Tarkvara allalaadimised – Ubiquiti
• Ubiquiti konto
• App Store – Apple
• Google Play
• Ubiquiti – garantii

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Ubiquiti UniFi AP AC Lite'i kasutusjuhend

Saadaolevad keeled
