Manuale di Ubiquiti UniFi AP AC Lite

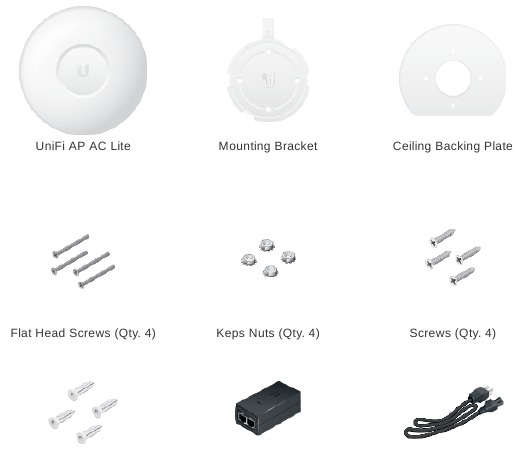

Contenuto della confezione

* Incluso solo nella confezione singola dell'UAP-AC-LITE.

Requisiti per l'installazione

• Cacciavite a stella
• Trapano e punta da trapano (6 mm per il montaggio a parete o 3 mm per il montaggio a soffitto)
• Opzionale: Sega per cartongesso o per fori di serratura (per tagliare un foro da 18 mm per il passaggio del cavo Ethernet)
• Cavo UTP Cat5/6 per installazioni interne

L'UAP-AC-LITE richiede UniFi Controller v5.4 o versione successiva, disponibile all'indirizzo: ui.com/download/unifi

Requisiti di sistema

• Linux, Mac OS X o Microsoft Windows 7/8/10
• Si consiglia Java Runtime Environment 1.8 o superiore
• Browser web: Google Chrome (altri browser potrebbero avere funzionalità limitate).
• Software UniFi Controller v5.4 o successivo (disponibile all'indirizzo: ui.com/download/unifi)

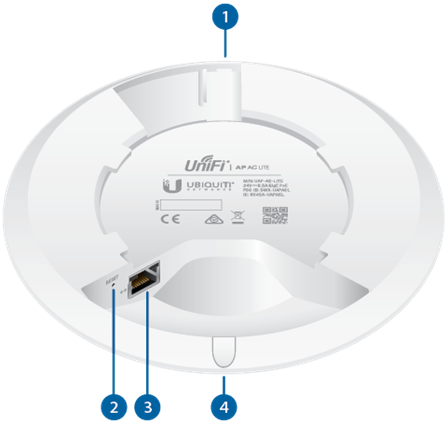

Panoramica hardware

LED
Porte

Tacca di blocco
La tacca di blocco verrà utilizzata con la staffa di montaggio per proteggere l'UniFi AP. (Questo è descritto più avanti nella sezione Staffa di montaggio.)

Reset
Il pulsante Reset ha due funzioni per l'UniFi AP:

• Riavvia Premere e rilasciare rapidamente il pulsante Reset.
• Ripristina le impostazioni predefinite di fabbrica Tenere premuto il pulsante Reset per più di cinque secondi.

Ethernet
Questa porta Gigabit Ethernet viene utilizzata per collegare l'alimentazione e deve essere collegata alla LAN e al server DHCP. L'alimentazione può essere fornita da uno switch Ubiquiti UniFi con PoE o da un adattatore Gigabit PoE (incluso solo nella confezione singola).

Tappo passacavo
Se il cavo Ethernet passa lungo la superficie di montaggio, rimuovere il tappo passacavo.

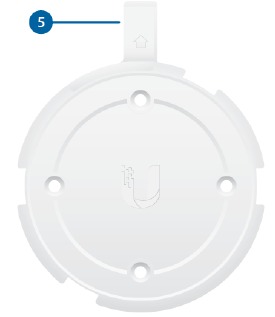

Staffa di montaggio

Linguetta di blocco

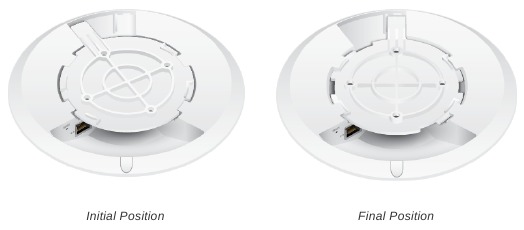

Durante l'installazione, la linguetta di blocco sulla staffa di montaggio si sposta dalla posizione iniziale alla posizione finale, dove la linguetta di blocco si inserisce saldamente nella tacca di blocco sull'UniFi AP per aiutare a prevenire il furto.

Nota: se è necessario rimuovere l'UniFi AP dalla staffa di montaggio, inserire una graffetta nella fessura per rilasciare la linguetta di blocco e ruotare l'UniFi AP in senso antiorario.

Installazione hardware

Il dispositivo può essere montato a parete o a soffitto. Eseguire i passaggi per l'installazione appropriata.

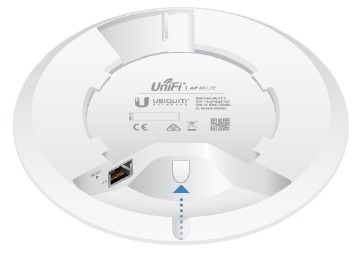

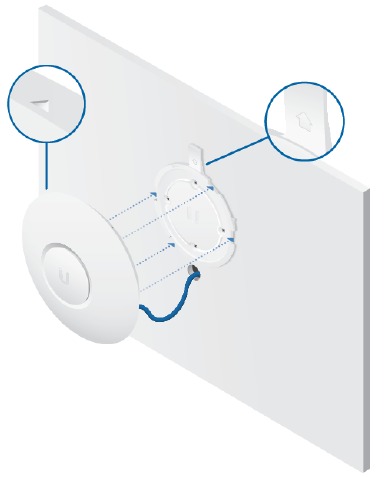

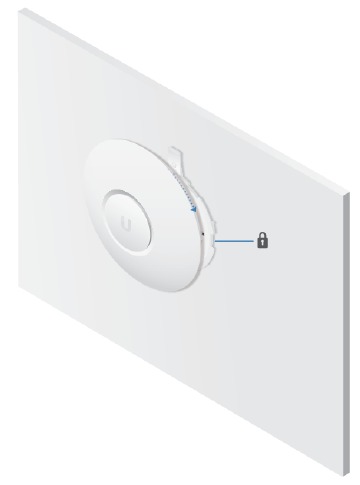

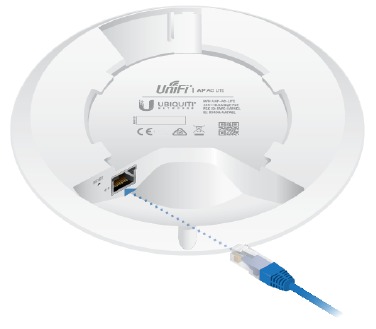

Montaggio a parete

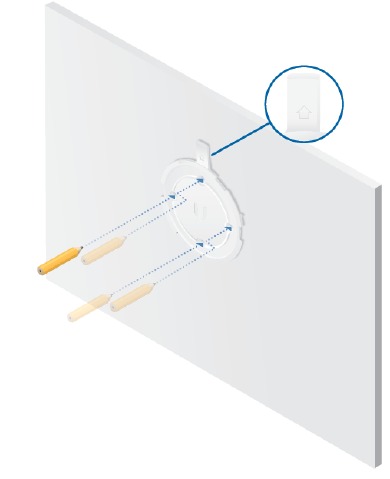

Passaggio 1

Passaggio 2

Opzionale

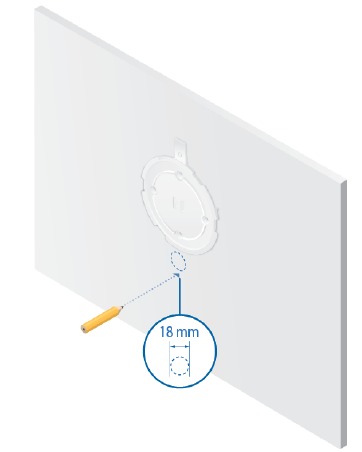

Passaggio 3

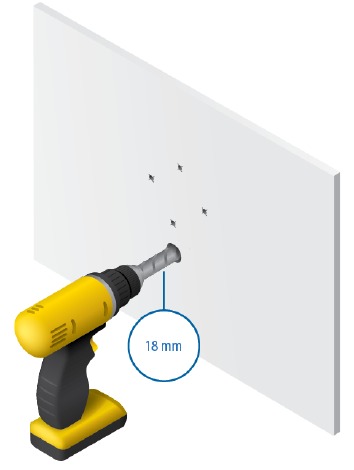

Passaggio 4



Opzionale

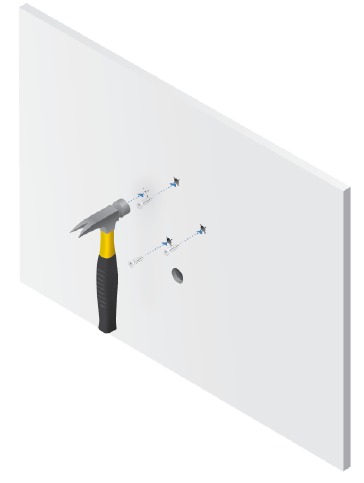

Passaggio 5

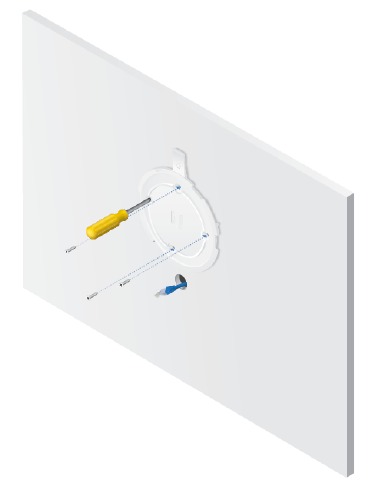

Passaggio 6

Passaggio 7

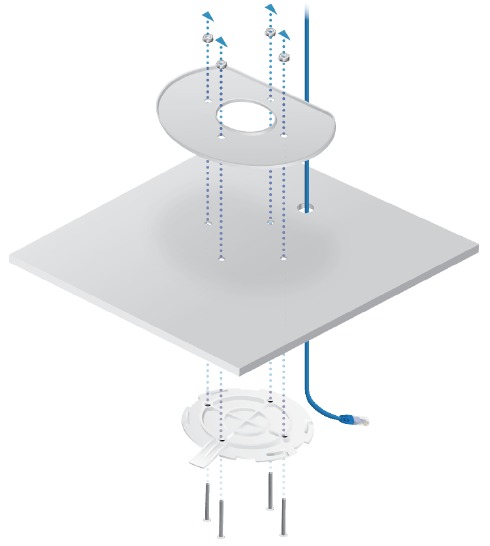

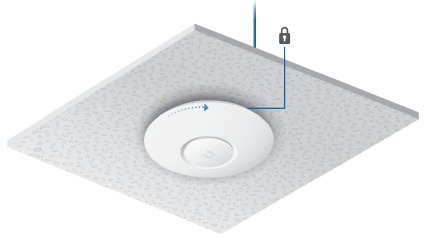

Montaggio a soffitto

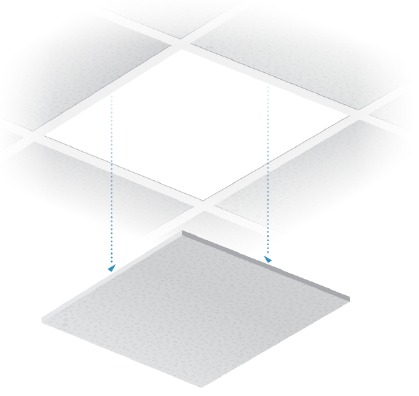

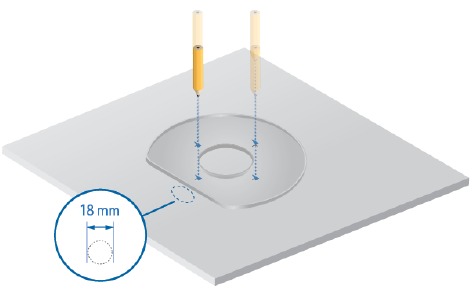

Passaggio 1

Passaggio 2

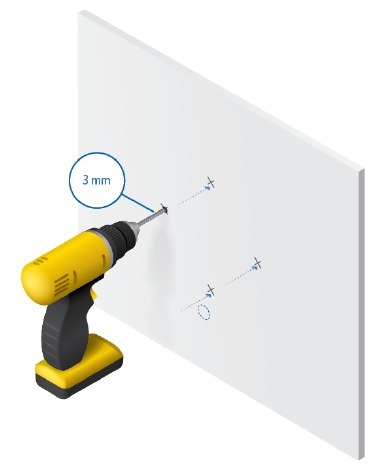

Passaggio 3

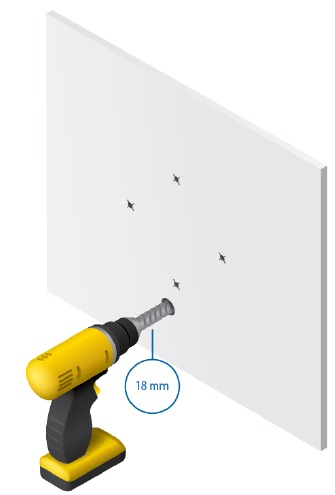

Passaggio 4

Passaggio 5

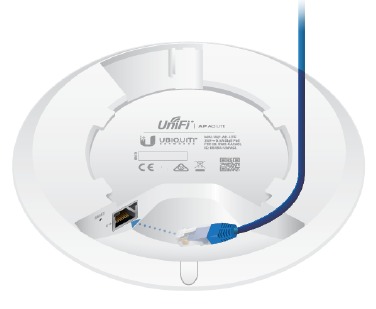

Passaggio 6

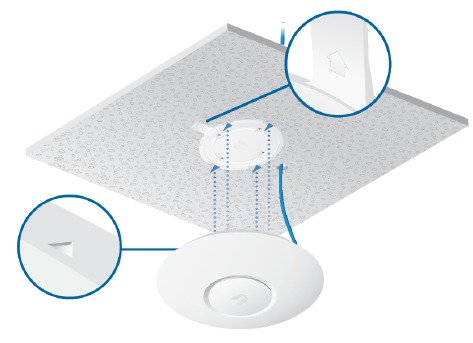

Passaggio 7

Passaggio 8

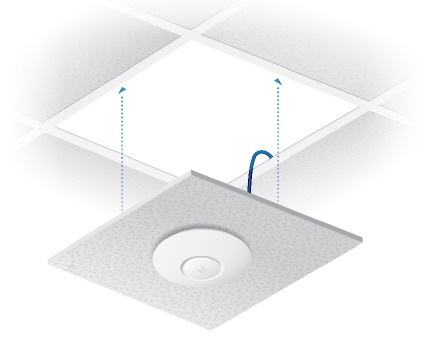

Passaggio 9

Alimentazione dell'UniFi AP

Utilizzare uno switch UniFi con PoE o un adattatore Gigabit PoE per l'alimentazione.

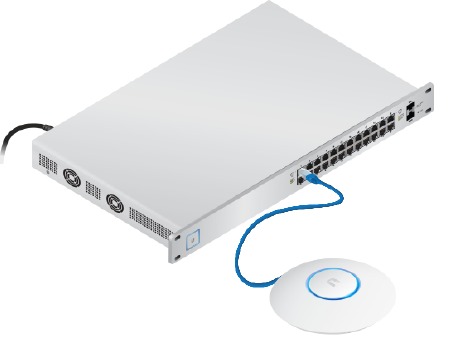

Connessione a uno switch UniFi con PoE

Collegare il cavo Ethernet dall'UniFi AP direttamente a una porta PoE sullo switch UniFi con PoE.

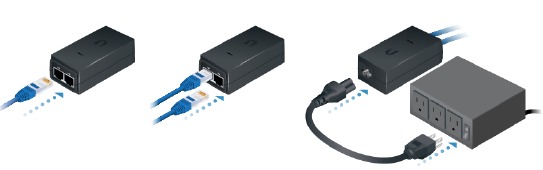

Connessione all'adattatore PoE

1. Collegare il cavo Ethernet dal dispositivo alla porta POE dell'adattatore PoE.
2. Collegare un cavo Ethernet dalla LAN alla porta LAN dell'adattatore PoE.
3. Collegare il cavo di alimentazione all'adattatore, quindi collegare il cavo di alimentazione a una presa di corrente.

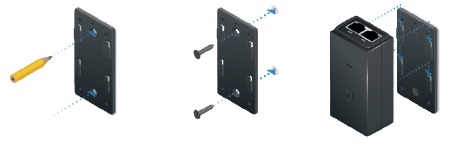

Montaggio dell'adattatore PoE (opzionale)

1. Rimuovere la staffa di montaggio PoE dall'adattatore, posizionare la staffa nella posizione desiderata e contrassegnare i due fori.
2. Pre-forare i fori se necessario e fissare la staffa utilizzando due elementi di fissaggio (non inclusi).
3. Allineare le fessure dell'adattatore con le linguette della staffa di montaggio PoE, quindi far scorrere l'adattatore verso il basso.

Installazione del software

Scaricare e installare la versione più recente del software UniFi Controller. Avviarlo e seguire le istruzioni visualizzate sullo schermo. Il software e le istruzioni dettagliate nella guida dell'utente sono disponibili all'indirizzo: ui.com/download/unifi

Dopo aver installato il software ed eseguito la procedura guidata di installazione di UniFi, verrà visualizzata una schermata di accesso per l'interfaccia di gestione di UniFi Controller. Inserire il nome utente e la password creati e fare clic su Sign In (Accedi).

È possibile gestire la rete wireless e visualizzare le statistiche di rete utilizzando l'interfaccia di gestione di UniFi Controller. Per informazioni sulla configurazione e l'utilizzo del software UniFi Controller, consultare la Guida dell'utente.

Installazione dell'app mobile

Ubiquiti offre anche l'app UniFi, disponibile su App Store® (iOS) o Google Play™ Store (Android). È possibile utilizzarla per fornire un UniFi AP per le funzionalità di base senza configurare un UniFi Controller. Consente inoltre il provisioning continuo di AP per controller remoti (controller non sulla stessa rete Layer 2) e un facile accesso ai controller locali e a quelli monitorati su unifi.ui.com

Specifiche

* Solo la confezione singola dell'UAP-AC-LITE include un adattatore PoE.

Avvisi di sicurezza

1. Leggere, seguire e conservare queste istruzioni.
2. Prestare attenzione a tutti gli avvisi.
3. Utilizzare solo attacchi/accessori specificati dal produttore.

Non utilizzare questo prodotto in un luogo che possa essere sommerso dall'acqua.

Evitare di utilizzare questo prodotto durante un temporale. Potrebbe esserci un rischio remoto di scosse elettriche dovute ai fulmini.

Informazioni sulla sicurezza elettrica

1. È necessario rispettare i requisiti di tensione, frequenza e corrente indicati sull'etichetta del produttore. Il collegamento a una fonte di alimentazione diversa da quelle specificate può causare un funzionamento non corretto, danni all'apparecchiatura o creare un rischio di incendio se le limitazioni non vengono rispettate.
2. All'interno di questa apparecchiatura non ci sono parti riparabili dall'operatore. L'assistenza deve essere fornita solo da un tecnico dell'assistenza qualificato.
3. Questa apparecchiatura viene fornita con un cavo di alimentazione staccabile che ha un filo di terra di sicurezza integrale destinato al collegamento a una presa di sicurezza con messa a terra.
   1. Non sostituire il cavo di alimentazione con uno che non sia del tipo approvato fornito. Non utilizzare mai una spina adattatore per collegarsi a una presa a 2 fili in quanto ciò annullerebbe la continuità del filo di terra.
   2. L'apparecchiatura richiede l'uso del filo di terra come parte della certificazione di sicurezza, la modifica o l'uso improprio possono fornire un rischio di scosse che possono causare lesioni gravi o la morte.
   3. Contattare un elettricista qualificato o il produttore in caso di domande sull'installazione prima di collegare l'apparecchiatura.
   4. La messa a terra protettiva è fornita dall'adattatore CA elencato. L'installazione dell'edificio deve fornire un'adeguata protezione di backup contro i cortocircuiti.
   5. Il collegamento protettivo deve essere installato in conformità con le norme e i regolamenti nazionali locali sui cablaggi.

Garanzia limitata

ui.com/support/warranty
La garanzia limitata richiede l'uso dell'arbitrato per risolvere le controversie su base individuale e, ove applicabile, specificare l'arbitrato invece di processi con giuria o azioni collettive.
