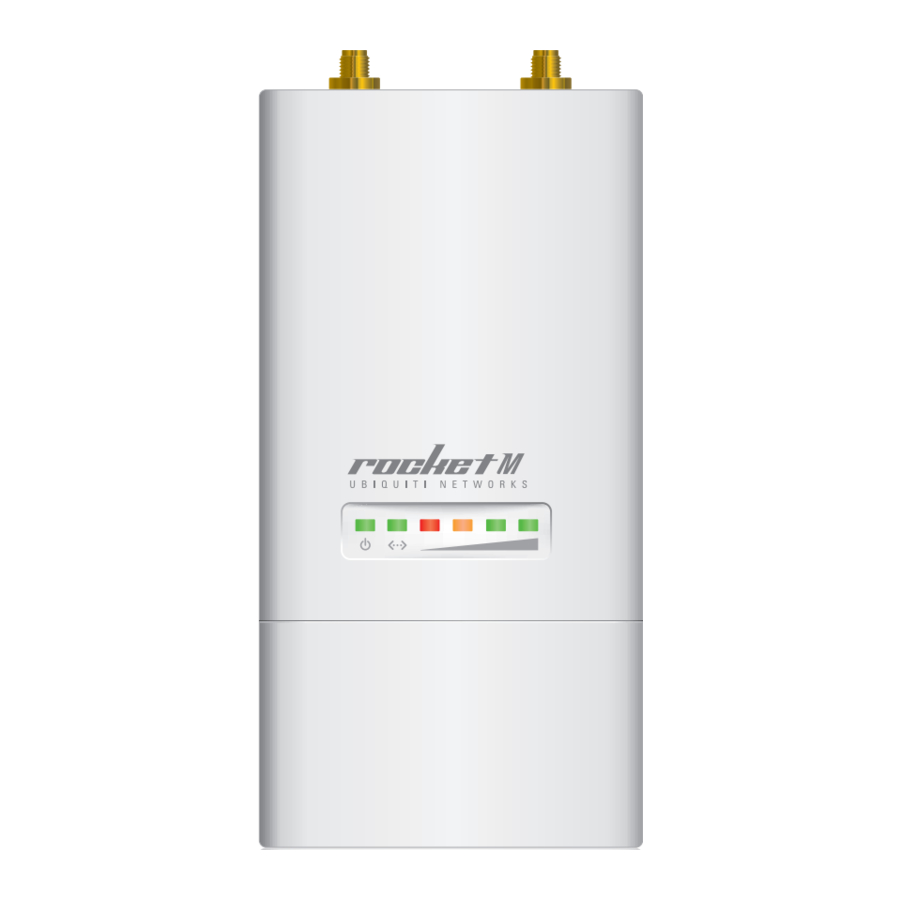

Ubiquiti Rocket M Series M900/M2/M3/M365/M5/M6 Manuale

Contenuti

1 Introduzione
2 Contenuto della Confezione
3 Requisiti di Installazione
4 Panoramica Hardware
5 LED
6 Installazione Hardware
7 Montaggio su Palo
8 Collegamento dell'alimentazione tramite Ethernet
9 Accesso ad airOS
10 Responsabilità di Conformità dell'Installatore
11 Specifiche
12 Avvisi di Sicurezza
13 Informazioni sulla Sicurezza Elettrica
14 Garanzia Limitata
15 Riferimenti
16 Scarica manuale
17 In altre lingue

Introduzione

Questa Guida Rapida è progettata per guidarti nell'installazione e include anche i termini di garanzia.

Contenuto della Confezione

Requisiti di Installazione

Per tutte le connessioni Ethernet cablate deve essere utilizzato un cablaggio schermato di Categoria 5 (o superiore) e deve essere collegato a terra tramite la messa a terra CA del PoE.
Si consiglia di proteggere le reti da ambienti esterni dannosi ed eventi ESD distruttivi con cavi Ethernet schermati di grado industriale di Ubiquiti Networks. Per maggiori dettagli, visitare www.ubnt.com/toughcable

CONDIZIONI D'USO: I dispositivi radio Ubiquiti devono essere installati professionalmente. Il cavo Ethernet schermato e la messa a terra devono essere utilizzati come condizioni della garanzia del prodotto. TOUGHCable è progettato per installazioni esterne. È responsabilità del cliente rispettare le normative locali del paese, inclusi il funzionamento all'interno dei canali di frequenza legali, la potenza di uscita e i requisiti di selezione dinamica della frequenza (DFS).

Panoramica Hardware

Pulsante Reset: Per ripristinare le impostazioni di fabbrica, tenere premuto il Pulsante Reset per più di 10 secondi mentre il Rocket è già acceso.

LED

	Alimentazione Il LED di alimentazione si accenderà in verde quando il dispositivo è collegato a una fonte di alimentazione.
	Ethernet Il LED Ethernet si accenderà di verde fisso quando viene stabilita una connessione Ethernet attiva e lampeggerà quando c'è attività.
	Segnale In airOS, è possibile modificare i valori di soglia della potenza del segnale wireless per ciascun LED nella scheda Avanzate sotto Soglie LED Segnale. I valori predefiniti sono mostrati di seguito:
		Il LED si accenderà di rosso quando la potenza del segnale wireless è superiore a ‑94 dBm.
		Il LED si accenderà di ambra quando la potenza del segnale wireless è superiore a ‑80 dBm.
		Il LED si accenderà di verde quando la potenza del segnale wireless è superiore a ‑73 dBm.
		Il LED si accenderà di verde quando la potenza del segnale wireless è superiore a ‑65 dBm.

Installazione Hardware

Rimuovere il coperchio della porta sollevando il fermo di sblocco sul fondo del Rocket e facendo scorrere via il coperchio della porta.
Collegare un cavo Ethernet alla porta LAN.
Riposizionare il coperchio della porta.
Collegare i cavi RF ai connettori etichettati Chain 0 e Chain 1 sul Rocket.
Collegare il Rocket a un'antenna. Allineare le linguette di montaggio del Rocket con le fessure di montaggio sull'antenna. Far scorrere il Rocket verso il basso finché non si blocca in posizione. (Per il montaggio su palo, fare riferimento alla sezione Montaggio su Palo.)
Collegare i cavi RF dal Rocket ai connettori sull'antenna.
Fissare la copertura protettiva.

Allineare il segno di riferimento sulla parte superiore della copertura con l'incavo sul RocketDish. Ruotare la copertura in senso orario finché non si blocca in posizione.

Far scorrere la copertura protettiva verso il basso sul Rocket finché non si blocca in posizione sull'Antenna Settoriale.

Montaggio su Palo

Per montare il Rocket su un palo, utilizzare la cinghia metallica inclusa ed eseguire i seguenti passaggi:

Aprire la cinghia metallica ruotando la vite in senso antiorario. È possibile allentarla a mano o utilizzare un cacciavite a taglio.
Raddrizzare l'estremità della cinghia metallica e farla scorrere attraverso il retro del Rocket.
Avvolgere la cinghia metallica attorno al palo. Per stringere la cinghia, ruotare la vite in senso orario utilizzando un cacciavite a taglio.

Collegamento dell'alimentazione tramite Ethernet

Collegare l'altra estremità del cavo Ethernet dal Rocket alla porta Ethernet etichettata POE sull'adattatore PoE.
Collegare un cavo Ethernet dalla propria LAN alla porta Ethernet etichettata LAN sull'adattatore PoE.
Collegare il cavo di alimentazione alla porta di alimentazione sull'adattatore PoE. Collegare l'altra estremità del cavo di alimentazione a una presa di corrente.

Accesso ad airOS

Verificare la connettività nell'interfaccia di configurazione airOS.

Assicurarsi che il sistema host sia collegato via Ethernet al RocketM.
Configurare l'adattatore Ethernet sul sistema host con un indirizzo IP statico sulla sottorete 192.168.1.x.
Avviare il browser web. Digitare https://192.168.1.20 nel campo indirizzo. Premere enter (PC) o return (Mac).
Verrà visualizzata la schermata di accesso. Inserire ubnt nei campi Username e Password. Selezionare Country e Language. Per utilizzare il prodotto è necessario accettare le Condizioni d'Uso. Fare clic su Login (Accedi).
Nota: Codice Paese USA per garantire la conformità con le normative FCC.

Verrà visualizzata l'interfaccia di configurazione airOS, che consente di personalizzare le impostazioni secondo necessità.
Per ulteriori dettagli sull'interfaccia di configurazione airOS, fare riferimento alla Guida Utente disponibile su documentation.ubnt.com/airmax

Responsabilità di Conformità dell'Installatore

I dispositivi devono essere installati professionalmente ed è responsabilità dell'installatore professionale assicurarsi che il dispositivo sia utilizzato in conformità con i requisiti normativi locali del paese.

Poiché l'attrezzatura Ubiquiti Networks può essere abbinata a una varietà di antenne e cavi, i campi Guadagno Antenna, Perdita Cavo e Potenza di Uscita sono forniti all'installatore professionale per assisterlo nel soddisfare i requisiti normativi.

Specifiche

RocketM
Dimensioni (Supporto Incluso)	160 x 80 x 30 mm (6.30 x 3.15 x 1.18")
Peso (Supporto Incluso)	500 g (1.1 lb)
Porta	(1) Porta Ethernet 10/100
Connettori RF	(2) RP‑SMA (Impermeabile)
Custodia	Plastica stabilizzata UV per esterni
Consumo energetico max. RocketM900/2/3/365 RocketM5/6	6.5W 8W
Alimentatore	Adattatore PoE 24V, 1A (Incluso)
Metodo di alimentazione	Passive PoE (Pairs 4, 5+; 7, 8 Return)
Certificazioni	CE, FCC, IC
Temperatura operativa	‑30 to 75°C (‑22 to 167°F)
Umidità operativa	5 - 95% senza condensa
Urti e Vibrazioni	ETSI300‑019‑1.4
Frequenza operativa RocketM900/M2/M3/M365/M6 (MHz)
RocketM900	902 ‑ 928
RocketM2	2402 ‑ 2462
RocketM3	3370 ‑ 3730*
RocketM365	3650 ‑ 3675
RocketM6	5955 ‑ 6400

* RocketM3 non supportato negli USA

Frequenza operativa RocketM5 (MHz)
Globale	5150 ‑ 5875
USA	U‑NII‑1	U‑NII‑2A	U‑NII‑2C	U‑NII‑3
USA	5150 ‑ 5250	5250 ‑ 5350	5470 ‑ 5725	5725 ‑ 5850
IC	5470 ‑ 5600, 5650 ‑ 5725, 5725 ‑ 5850

Avvisi di Sicurezza

Leggere, seguire e conservare queste istruzioni.
Prestare attenzione a tutti gli avvisi.
Utilizzare solo accessori/componenti specificati dal produttore.

Non utilizzare questo prodotto in luoghi che possono essere sommersi dall'acqua.

Evitare di utilizzare questo prodotto durante un temporale. Esiste un rischio remoto di scosse elettriche da fulmini.

Informazioni sulla Sicurezza Elettrica

È richiesta la conformità ai requisiti di tensione, frequenza e corrente indicati sull'etichetta del produttore. La connessione a una fonte di alimentazione diversa da quelle specificate può comportare un funzionamento improprio, danni all'apparecchiatura o un rischio di incendio se le limitazioni non vengono rispettate.
Non ci sono parti riparabili dall'operatore all'interno di questa apparecchiatura. L'assistenza deve essere fornita solo da un tecnico qualificato.
Questa apparecchiatura è fornita di un cavo di alimentazione staccabile che include un filo di messa a terra di sicurezza integrale destinato al collegamento a una presa di sicurezza con messa a terra.
1. Non sostituire il cavo di alimentazione con uno non del tipo approvato fornito. Non utilizzare mai una spina adattatrice per collegarsi a una presa a 2 fili, poiché ciò vanificherebbe la continuità del filo di messa a terra.
2. L'apparecchiatura richiede l'uso del filo di terra come parte della certificazione di sicurezza; modifiche o uso improprio possono creare un rischio di scosse che può causare gravi lesioni o la morte.
3. Contattare un elettricista qualificato o il produttore in caso di domande sull'installazione prima di collegare l'apparecchiatura.
4. La messa a terra protettiva è fornita dall'adattatore CA elencato. L'installazione dell'edificio deve fornire un'adeguata protezione di backup contro i cortocircuiti.
5. Il collegamento equipotenziale protettivo deve essere installato in conformità con le norme e i regolamenti nazionali locali in materia di cablaggio.

Garanzia Limitata

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") garantisce che il/i prodotto/i fornito/i ai sensi del presente accordo (il/i "Prodotto/i") sarà/saranno esente/i da difetti di materiale e fabbricazione per un periodo di un (1) anno dalla data di spedizione da parte di UBIQUITI NETWORKS in condizioni di normale utilizzo e funzionamento. L'unico ed esclusivo obbligo e responsabilità di UBIQUITI NETWORKS ai sensi della suddetta garanzia sarà per UBIQUITI NETWORKS, a sua discrezione, riparare o sostituire qualsiasi Prodotto che non sia conforme alla suddetta garanzia durante il suddetto periodo di garanzia. Le spese di rimozione e reinstallazione di qualsiasi Prodotto non sono incluse in questa garanzia. Il periodo di garanzia di qualsiasi Prodotto riparato o sostituito non si estenderà oltre il suo termine originale.
www.ubnt.com/support/warranty.
