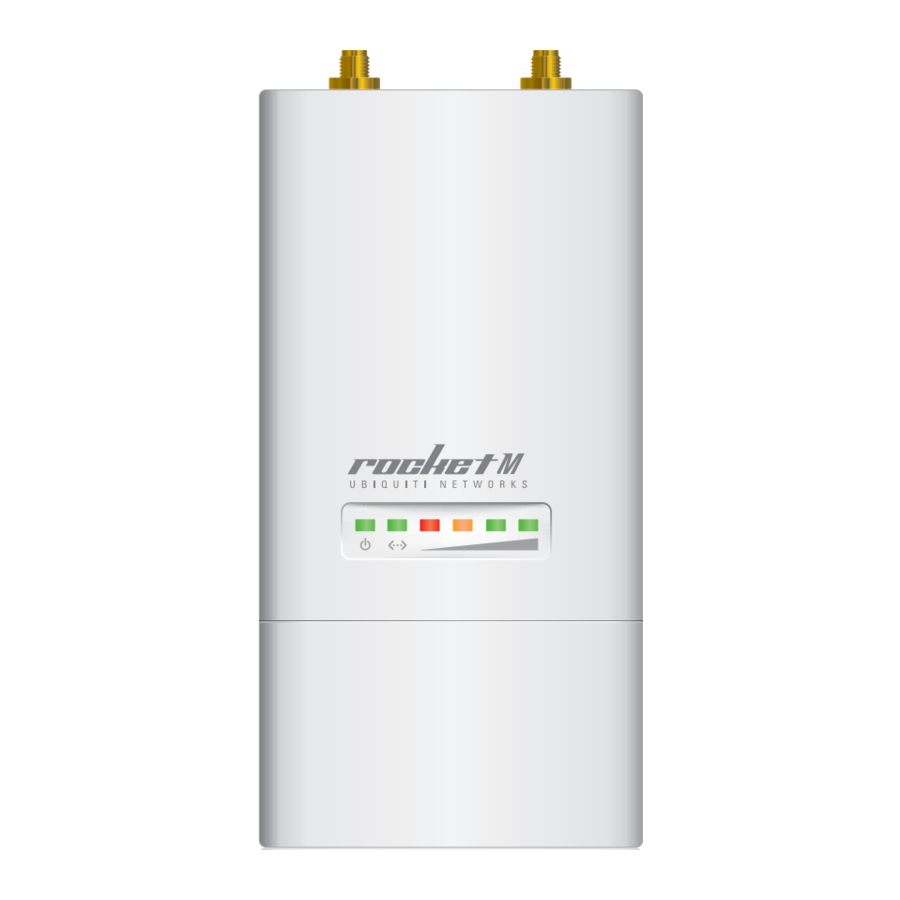

Mwongozo wa Ubiquiti Rocket M Series M900/M2/M3/M365/M5/M6

Utangulizi

Mwongozo huu wa Kuanza Haraka umeundwa kukuongoza kupitia usakinishaji na pia unajumuisha masharti ya udhamini.

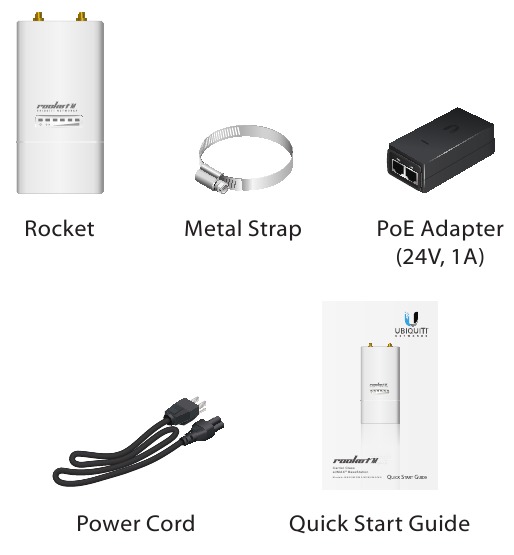

Yaliyomo Kifurushi

Mahitaji ya Usakinishaji

Kebo ya Category 5 (au zaidi) iliyokingwa inapaswa kutumika kwa miunganisho yote ya Ethernet yenye waya na inapaswa kuwekwa msingi kupitia msingi wa AC wa PoE.
Tunapendekeza kwamba ulinde mitandao yako dhidi ya mazingira hatari ya nje na matukio ya uharibifu ya ESD kwa kebo ya Ethernet iliyokingwa ya kiwango cha viwanda kutoka Ubiquiti Networks. Kwa maelezo zaidi, tembelea www.ubnt.com/toughcable

MASHARTI YA MATUMIZI: Vifaa vya redio vya Ubiquiti lazima visakinishwe kitaalamu. Kebo ya Ethernet iliyokingwa na kuweka msingi lazima itumike kama masharti ya udhamini wa bidhaa. TOUGHCable imeundwa kwa ajili ya usakinishaji wa nje. Ni wajibu wa mteja kufuata kanuni za nchi za eneo, ikiwa ni pamoja na uendeshaji ndani ya chaneli halali za masafa, nguvu ya pato, na mahitaji ya Uteuzi wa Masafa Dynamic (DFS).

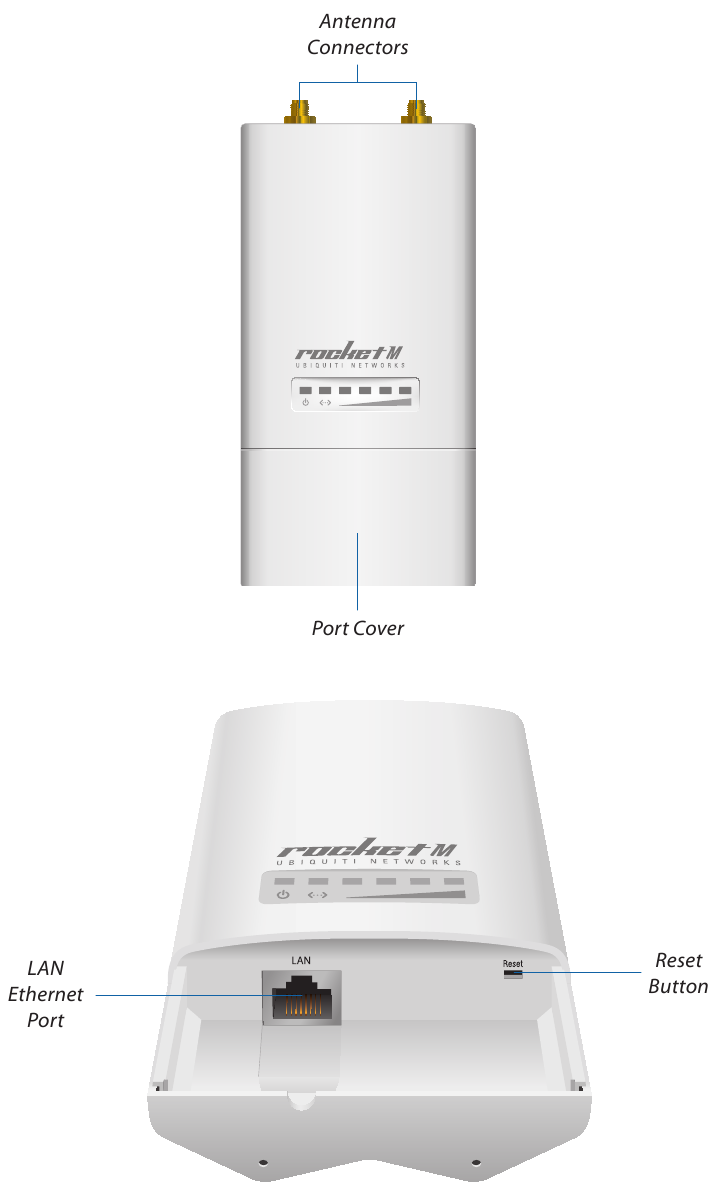

Muhtasari wa Vifaa

Kitufe cha Kuweka Upya: Ili kuweka upya kwa chaguomsingi za kiwandani, bonyeza na ushikilie kitufe cha Kuweka Upya kwa zaidi ya sekunde 10 wakati Rocket tayari imewashwa.

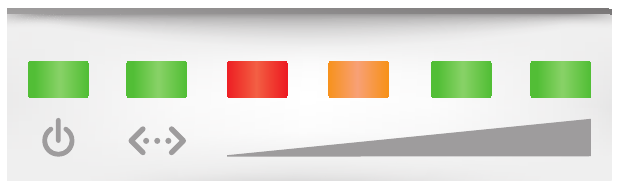

LED

	Nguvu LED ya Nguvu itawaka kijani wakati kifaa kimeunganishwa na chanzo cha nishati.
	Ethernet LED ya Ethernet itawaka kijani kibichi wakati muunganisho amilifu wa Ethernet umefanywa na kumeta kunapokuwa na shughuli.
	Ishara Katika airOS, unaweza kurekebisha maadili ya kizingiti cha nguvu ya mawimbi ya wireless kwa kila LED kwenye kichupo cha Advanced chini ya Vizingiti vya LED ya Ishara. Thamani chaguomsingi zinaonyeshwa hapa chini:
		LED itawaka nyekundu wakati nguvu ya mawimbi ya wireless iko juu ya ‑94 dBm.
		LED itawaka kahawia wakati nguvu ya mawimbi ya wireless iko juu ya ‑80 dBm.
		LED itawaka kijani wakati nguvu ya mawimbi ya wireless iko juu ya ‑73 dBm.
		LED itawaka kijani wakati nguvu ya mawimbi ya wireless iko juu ya ‑65 dBm.

Usakinishaji wa Vifaa

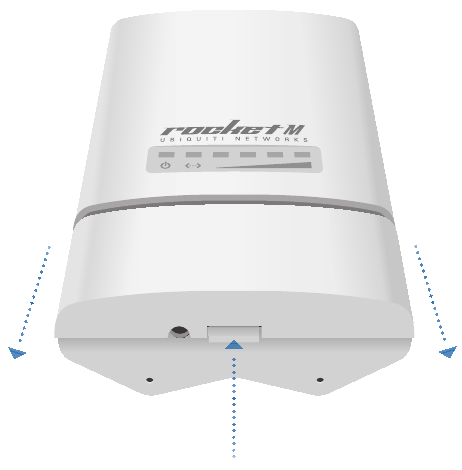

1. Ondoa Kifuniko cha Mlango kwa kuinua latch ya kutoa kwenye sehemu ya chini ya Rocket na kutelezesha Kifuniko cha Mlango.

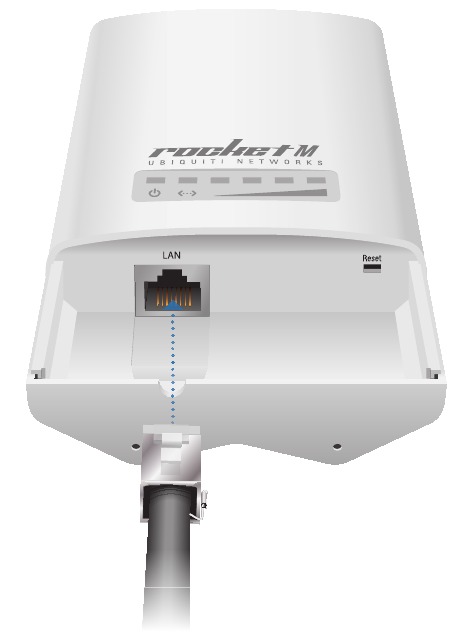

2. Unganisha kebo ya Ethernet kwenye mlango wa LAN.


3. Badilisha Kifuniko cha Mlango.

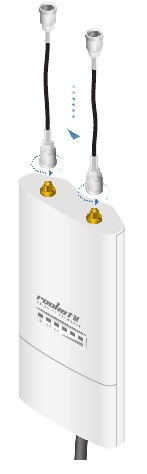

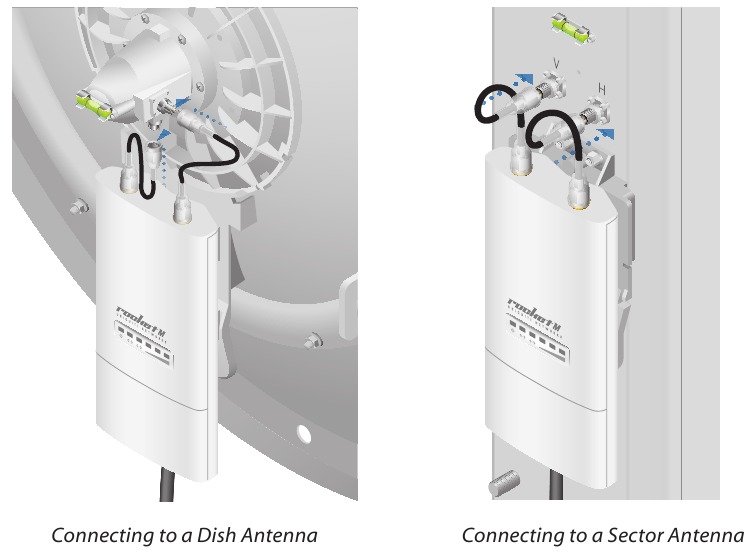

4. Ambatanisha nyaya za RF kwenye viunganishi vilivyoandikwa Chain 0 na Chain 1 kwenye Rocket.

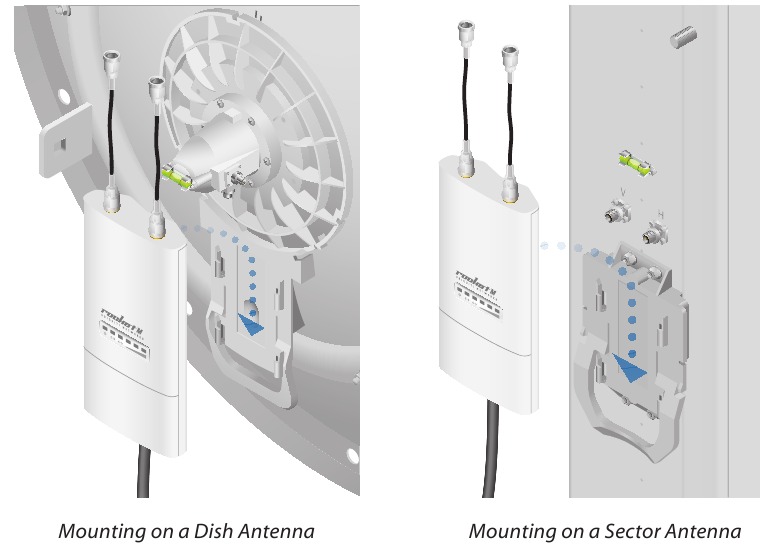

5. Ambatanisha Rocket kwenye antena. Pangilia vichupo vya kupachika kwenye Rocket na nafasi za kupachika kwenye antena. Telezesha Rocket chini hadi ifunge mahali pake. (Kwa kupachika nguzo, rejelea sehemu ya Kupachika Nguzo.)


6. Ambatanisha nyaya za RF kutoka kwa Rocket kwenye viunganishi kwenye antena.

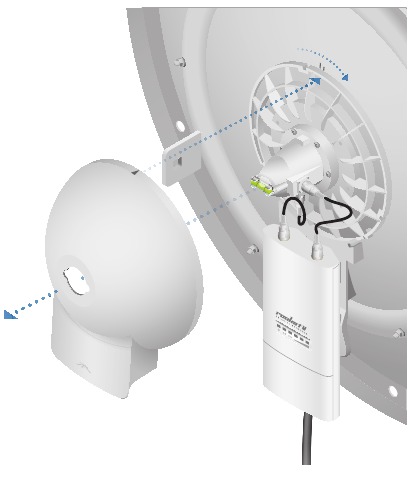

7. Ambatanisha Pazia la Kinga.

   Pangilia alama ya reli juu ya pazia na notch kwenye RocketDish. Zungusha pazia kwa mwendo wa saa hadi ifunge mahali pake.

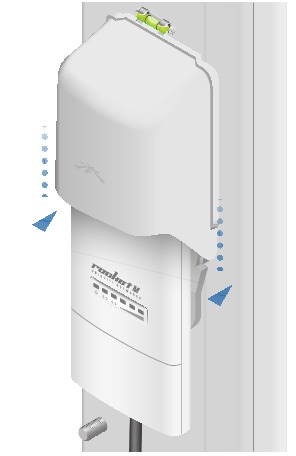

   Telezesha Pazia la Kinga chini juu ya Rocket hadi ifunge kwenye nafasi kwenye Antena ya Sekta.

Kupachika Nguzo

Ili kupachika Rocket kwenye nguzo, tumia Kamba ya Chuma iliyojumuishwa na ufuate hatua zifuatazo:

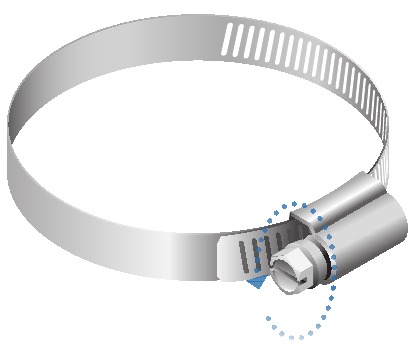

1. Fungua Kamba ya Chuma kwa kugeuza skrubu kinyume na saa. Unaweza kuilegeza kwa mkono au utumie bisibisi ya kichwa bapa.

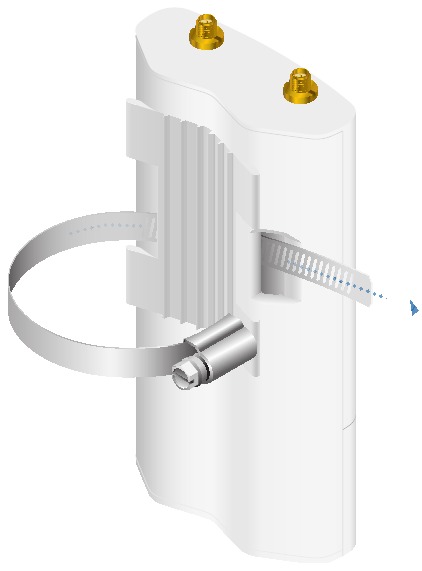

2. Nyoosha ncha ya Kamba ya Chuma na uitelezeshe kupitia nyuma ya Rocket.

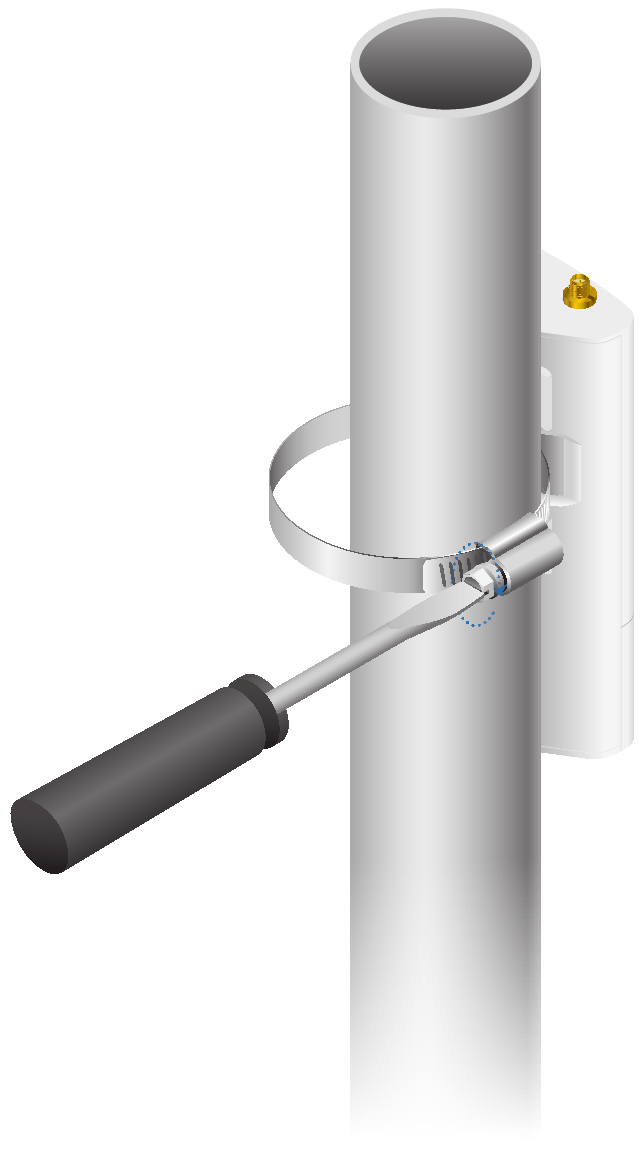

3. Funga Kamba ya Chuma kuzunguka nguzo. Ili kukaza kamba, geuza skrubu kwa mwendo wa saa ukitumia bisibisi ya kichwa bapa.


Kuunganisha Nguvu kupitia Ethernet

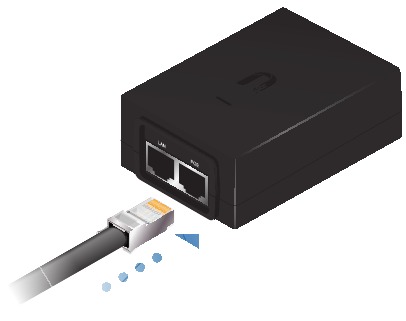

1. Unganisha ncha nyingine ya kebo ya Ethernet kutoka kwa Rocket kwenye mlango wa Ethernet ulioandikwa POE kwenye Adapta ya PoE.

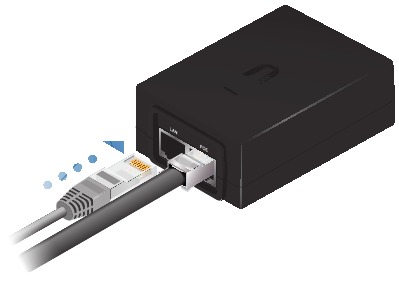

2. Unganisha kebo ya Ethernet kutoka kwa LAN yako kwenye mlango wa Ethernet ulioandikwa LAN kwenye Adapta ya PoE.

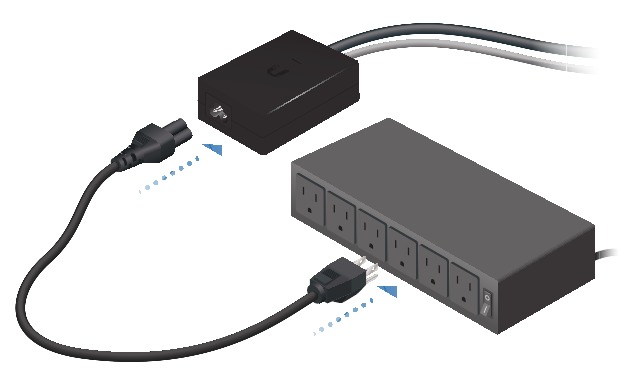

3. Unganisha Kebo ya Umeme kwenye mlango wa umeme kwenye Adapta ya PoE. Unganisha ncha nyingine ya Kebo ya Umeme kwenye plagi ya umeme.


Kufikia airOS

Thibitisha muunganisho katika Kiolesura cha Usanidi cha airOS.

1. Hakikisha kuwa mfumo wako mkuu umeunganishwa kupitia Ethernet kwa RocketM.
2. Sanidi adapta ya Ethernet kwenye mfumo wako mkuu na anwani tuli ya IP kwenye subnet ya 192.168.1.x.

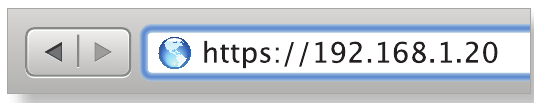

3. Zindua kivinjari chako cha wavuti. Andika https://192.168.1.20 katika sehemu ya anwani. Bonyeza enter (PC) au return (Mac).

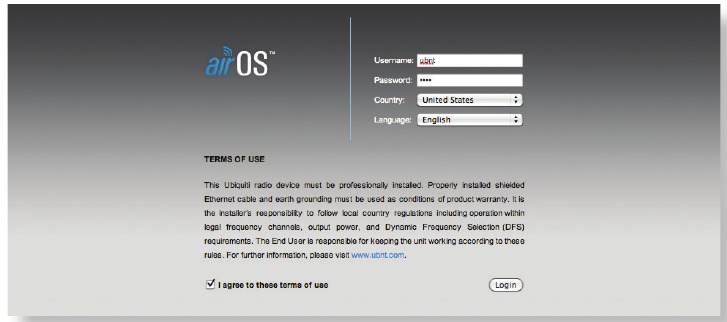

4. Skrini ya kuingia itaonekana. Ingiza ubnt kwenye Sehemu za Jina la Mtumiaji na Nenosiri. Chagua Nchi na Lugha yako. Lazima ukubali Sheria na Masharti ya Matumizi ili kutumia bidhaa. Bofya Ingia.
   Kumbuka: Msimbo wa Nchi wa Marekani ili kuhakikisha utiifu wa kanuni za FCC.

   Kiolesura cha Usanidi cha airOS kitaonekana, huku kuruhusu kubinafsisha mipangilio yako kama inavyohitajika.
   Kwa maelezo ya ziada kuhusu Kiolesura cha Usanidi cha airOS, rejelea Mwongozo wa Mtumiaji unaopatikana katika documentation.ubnt.com/airmax

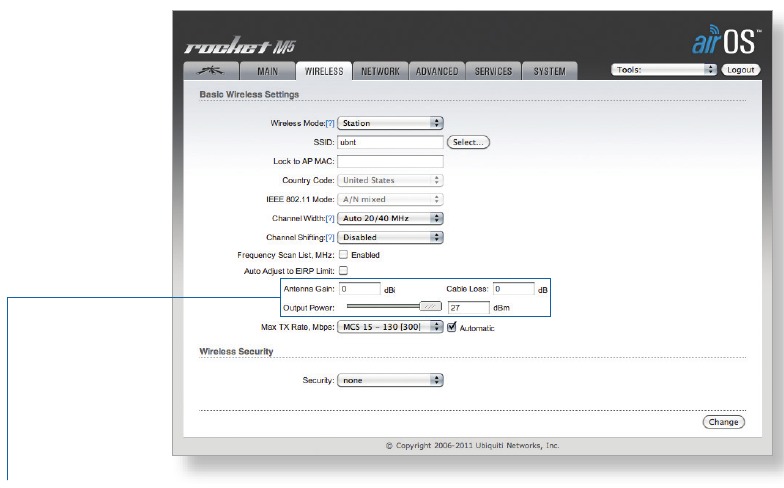

Wajibu wa Uzingatiaji wa Kisakinishi

Vifaa lazima visakinishwe kitaalamu na ni wajibu wa kisakinishi mtaalamu kuhakikisha kuwa kifaa kinaendeshwa ndani ya mahitaji ya udhibiti wa nchi za eneo.

Kwa kuwa vifaa vya Ubiquiti Networks vinaweza kuunganishwa na aina mbalimbali za antena na nyaya, Sehemu za Antenna Gain, Cable Loss, na Output Power hutolewa kwa kisakinishi mtaalamu ili kusaidia katika kukidhi mahitaji ya udhibiti.

Vipimo

* RocketM3 haiauniwi nchini Marekani

Notisi za Usalama

1. Soma, fuata, na uweke maagizo haya.
2. Sikiliza maonyo yote.
3. Tumia tu viambatisho/vifaa maalum vilivyobainishwa na mtengenezaji.

Usitumie bidhaa hii mahali ambayo inaweza kuzama ndani ya maji.

Epuka kutumia bidhaa hii wakati wa dhoruba ya umeme. Kunaweza kuwa na hatari ndogo ya mshtuko wa umeme kutoka kwa umeme.

Maelezo ya Usalama wa Umeme

1. Uzingatiaji unahitajika kuhusiana na mahitaji ya voltage, frequency, na ya sasa yaliyoonyeshwa kwenye lebo ya mtengenezaji. Muunganisho kwa chanzo tofauti cha nishati kuliko zile zilizobainishwa zinaweza kusababisha utendakazi usiofaa, uharibifu wa vifaa au kusababisha hatari ya moto ikiwa mapungufu hayafuatwi.
2. Hakuna sehemu zinazoweza kutumika na opereta ndani ya kifaa hiki. Huduma inapaswa kutolewa tu na fundi wa huduma aliyehitimu.
3. Kifaa hiki kimetolewa na kebo ya umeme inayoweza kutenganishwa ambayo ina waya muhimu ya msingi wa usalama iliyokusudiwa kuunganishwa kwenye plagi ya usalama iliyowekwa msingi.
   1. Usibadilishe kebo ya umeme na moja ambayo sio aina iliyoidhinishwa iliyotolewa. Kamwe usitumie plagi ya adapta kuunganisha kwenye plagi ya waya 2 kwani hii itashinda mwendelezo wa waya ya msingi.
   2. Kifaa kinahitaji matumizi ya waya ya msingi kama sehemu ya uthibitisho wa usalama, urekebishaji au matumizi mabaya inaweza kutoa hatari ya mshtuko ambayo inaweza kusababisha majeraha makubwa au kifo.
   3. Wasiliana na fundi umeme aliyehitimu au mtengenezaji ikiwa kuna maswali kuhusu usakinishaji kabla ya kuunganisha kifaa.
   4. Kuweka udongo kwa kinga hutolewa na adapta ya AC iliyoorodheshwa. Ufungaji wa jengo utatoa ulinzi wa ziada wa mzunguko mfupi unaofaa.
   5. Kuunganisha kwa kinga lazima kusakinishwe kwa mujibu wa sheria na kanuni za kitaifa za wiring.

Udhamini Mdogo

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") inathibitisha kuwa bidhaa zilizotolewa hapa chini ("Bidhaa") hazitakuwa na kasoro katika nyenzo na uundaji kwa muda wa mwaka mmoja (1) kutoka tarehe ya usafirishaji na UBIQUITI NETWORKS chini ya matumizi na uendeshaji wa kawaida. Wajibu na dhima pekee na ya kipekee ya UBIQUITI NETWORKS chini ya udhamini ulio hapo juu itakuwa kwa UBIQUITI NETWORKS, kwa hiari yake, kurekebisha au kubadilisha Bidhaa yoyote ambayo itashindwa kuzingatia udhamini ulio hapo juu wakati wa kipindi cha udhamini hapo juu. Gharama ya kuondoa na kusakinisha upya Bidhaa yoyote haijajumuishwa katika udhamini huu. Kipindi cha udhamini wa Bidhaa yoyote iliyorekebishwa au iliyobadilishwa haitaendelea zaidi ya muda wake wa awali.
www.ubnt.com/support/warranty.
