Mwongozo wa Haraka wa UBIQUITI NanoBeam ac NBE-5AC-19

Utangulizi

Mwongozo huu wa Haraka umeundwa kukuongoza kupitia usakinishaji na pia unajumuisha masharti ya udhamini.

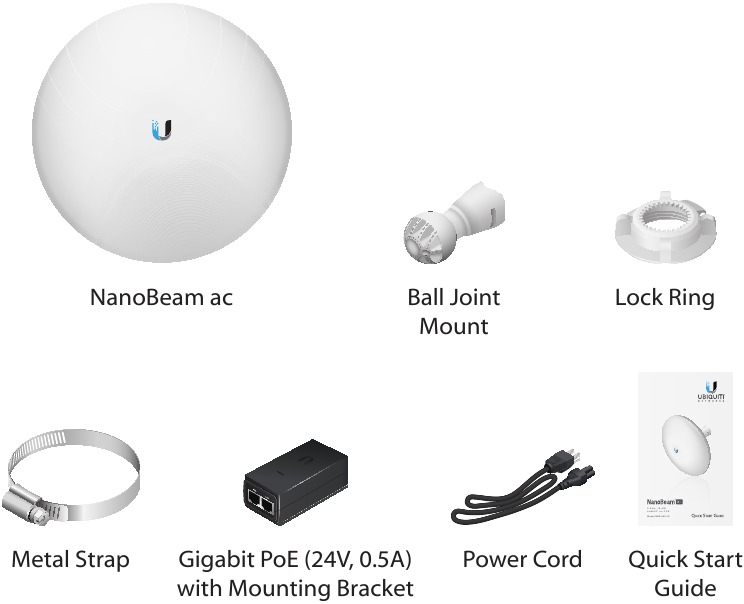

Yaliyomo kwenye Kifurushi

MASHARTI YA MATUMIZI: Vifaa vya redio vya Ubiquiti lazima visakinishwe kitaalamu. Kebo ya Ethaneti iliyokingwa na uwekaji msingi wa dunia lazima itumike kama masharti ya udhamini wa bidhaa. TOUGHCable™ iliyoundwa kwa ajili ya usakinishaji wa nje. Ni wajibu wa mteja kufuata kanuni za nchi za eneo, ikiwa ni pamoja na uendeshaji ndani ya chaneli za masafa ya kisheria, nguvu ya pato, na mahitaji ya Uteuzi wa Masafa Yenye Nguvu (DFS).

Mahitaji ya Usakinishaji

NanoBeam inaweza kuwekwa kwenye nguzo au ukutani. Kamba ya Metali (imejumuishwa) hutumiwa kwa kuweka kwenye nguzo. Kwa kuweka ukutani, kifunga kinachofaa kama vile skrubu au boli (haijajumuishwa) inahitajika.

• Kuweka kwenye nguzo: wrench ya soketi ya 7 mm au bisibisi
• Kuweka ukutani: kifunga ukuta (haijajumuishwa)
• Kebo iliyokingwa ya Kategoria ya 5 (au zaidi) inapaswa kutumika kwa miunganisho yote ya Ethaneti yenye waya na inapaswa kuwekwa msingi kupitia msingi wa AC wa PoE.
  Tunapendekeza ulinde mitandao yako dhidi ya mazingira magumu zaidi na mashambulizi mabaya ya ESD kwa kebo ya Ethaneti iliyokingwa ya kiwango cha viwanda, TOUGHCable kutoka Ubiquiti Networks.
  Kwa maelezo zaidi, tembelea www.ubnt.com/toughcable

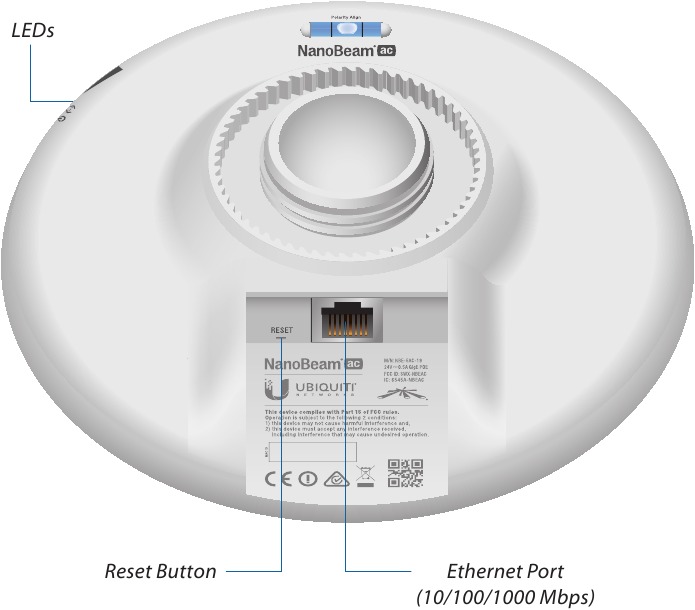

Muhtasari wa Vifaa

Kitufe cha Rudisha (Reset Button) Ili kurudisha kwenye mipangilio ya kiwandani, bonyeza na ushikilie kitufe cha Rudisha (Reset) kwa zaidi ya sekunde 10 huku NanoBeam ikiwa tayari imewashwa. Vinginevyo, NanoBeam inaweza kuwekwa upya kwa mbali kupitia kitufe cha Rudisha (Reset) kilicho chini ya Adapta ya Gigabit PoE.

Bandari ya Ethaneti (Ethernet Port) Bandari hii ya Gigabit Ethaneti inatumika kuunganisha nguvu na inapaswa kuunganishwa kwenye LAN na seva ya DHCP. Nguvu inaweza kutolewa na yoyote kati ya yafuatayo:

• Adapta ya Gigabit PoE (imejumuishwa)
• Ubiquiti Networks TOUGHSwitch™ PoE
• Ubiquiti Networks EdgeSwitch™ au EdgeRouter™ PoE

LED

Nguvu (Power) LED ya Nguvu (Power) itawaka bluu wakati kifaa kimeunganishwa kwenye chanzo cha nguvu.

Ethaneti (Ethernet) LED ya Ethaneti (Ethernet) itawaka bluu thabiti wakati muunganisho amilifu wa Ethaneti umefanywa na itamulika wakati kuna shughuli.

Mawimbi (Signal) Thamani chaguo-msingi zinaonyeshwa hapa chini:

LED itawaka bluu wakati nguvu ya mawimbi ya wireless inalingana au iko juu ya -94 dBm.

LED itawaka bluu wakati nguvu ya mawimbi ya wireless inalingana au iko juu ya -80 dBm.

LED itawaka bluu wakati nguvu ya mawimbi ya wireless inalingana au iko juu ya -73 dBm.

LED itawaka bluu wakati nguvu ya mawimbi ya wireless inalingana au iko juu ya -65 dBm.

Usakinishaji wa Vifaa

NanoBeam inaweza kuwekwa kwenye nguzo au ukutani. Fanya hatua za usakinishaji unaofaa:

Kuweka kwenye Nguzo

1. Ingiza Kiunganishi cha Mpira (Ball Joint Mount) kwenye Pete ya Kufunga (Lock Ring) huku nyuzi za Pete ya Kufunga (Lock Ring) zikielekea kwenye kiunganishi cha mpira.

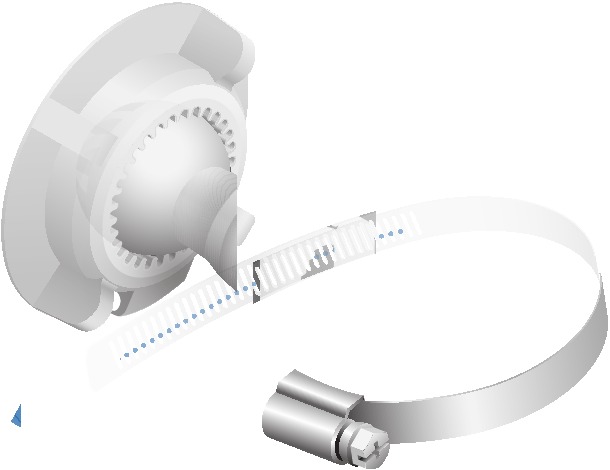

2. Fungua Kamba ya Metali (Metal Strap) na uilaze kupitia msingi wa Kiunganishi cha Mpira (Ball Joint Mount).

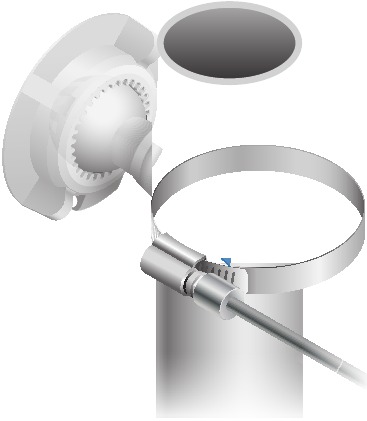

3. Funga Kamba ya Metali (Metal Strap) kuzunguka nguzo. Tumia wrench ya soketi ya 7 mm kugeuza skrubu kisaa na uimarishe clamp kwenye nguzo.

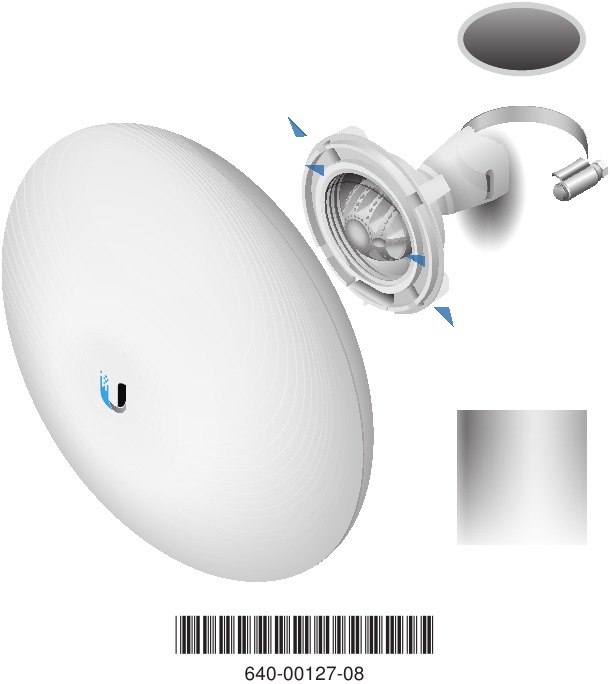

4. Ambatisha NanoBeam kwenye Kiunganishi cha Mpira (Ball Joint Mount) na ugeuze Pete ya Kufunga (Lock Ring) ili kuilinda. Weka Pete ya Kufunga (Lock Ring) ikiwa imeachiwa vya kutosha ili kuruhusu NanoBeam kuzunguka kwa ajili ya kulenga.


Kuweka Ukutani

NanoBeam lazima iwekwe moja kwa moja kwenye mbao au uso mwingine thabiti ili kuepuka uharibifu wa shimo la kuweka wakati unarekebisha lengo.

Kifaa cha Hiari

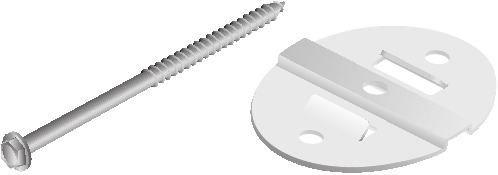

Ili kuongeza uthabiti, unaweza kutumia Seti ya Kuweka Ukutani ya NanoBeam, modeli NBE-WMK (inauzwa kando).

Kumbuka: Skrubu ya katikati imejumuishwa. Skrubu mbili za hiari (hazijajumuishwa) hutoa uthabiti wa ziada.

Maelekezo ya Usakinishaji

1. Weka alama eneo unalotaka la sehemu ya kuweka.
2. Ikiwa inahitajika, chimba shimo la majaribio kwa kifunga (hakijajumuishwa).

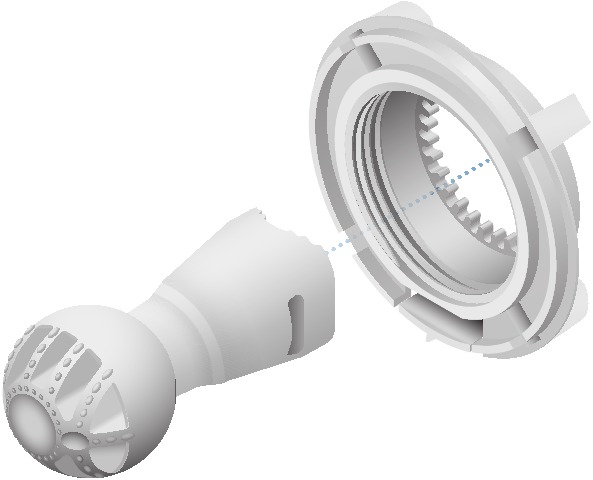

3. Ingiza Kiunganishi cha Mpira (Ball Joint Mount) kwenye Pete ya Kufunga (Lock Ring) huku nyuzi za Pete ya Kufunga (Lock Ring) zikielekea kwenye kiunganishi cha mpira.

4. Ikiwa unatumia Seti ya Hiari ya Kuweka Ukutani ya NanoBeam, basi ruka hadi hatua ya b.
   1. Ili kuambatisha Kiunganishi cha Mpira (Ball Joint Mount) kwenye ukuta, ingiza kifunga (hakijajumuishwa) kupitia katikati ya kiunganishi cha mpira, na ndani ya ukuta. Kaza kifunga kwa usalama. Endelea hadi hatua ya 5.

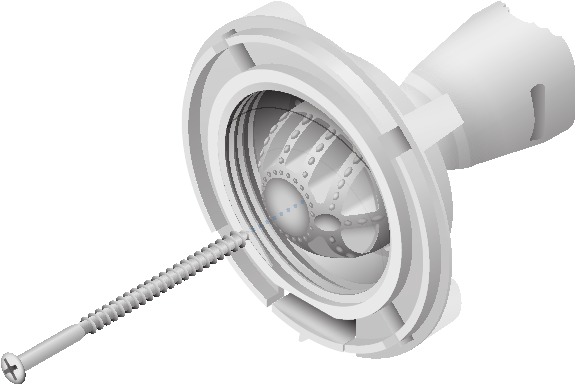

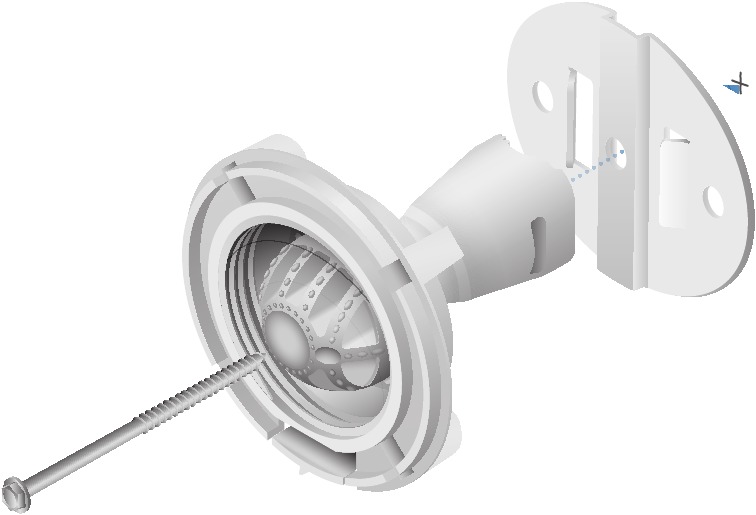

   2. Ili kuambatisha Kiunganishi cha Mpira (Ball Joint Mount) kwenye ukuta, ingiza skrubu ya Seti ya Kuweka Ukutani (Wall Mount Kit) kupitia katikati ya kiunganishi cha mpira, kupitia bamba la Seti ya Kuweka Ukutani (Wall Mount Kit), na ndani ya ukuta. Kaza skrubu kwa usalama.

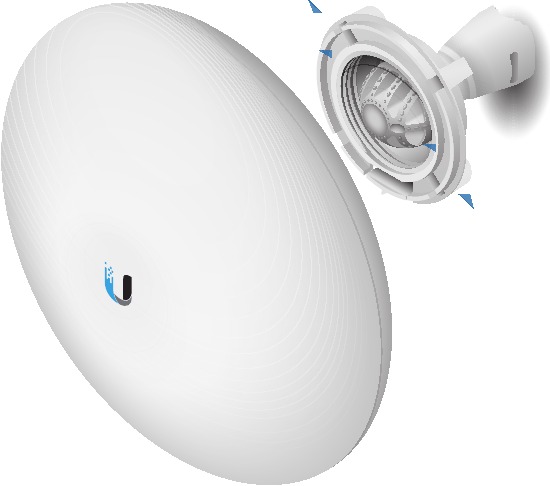

5. Ambatisha NanoBeam kwenye Kiunganishi cha Mpira (Ball Joint Mount) na ugeuze Pete ya Kufunga (Lock Ring) ili kuilinda. Weka Pete ya Kufunga (Lock Ring) ikiwa imeachiwa vya kutosha ili kuruhusu NanoBeam kuzunguka kwa ajili ya kulenga.

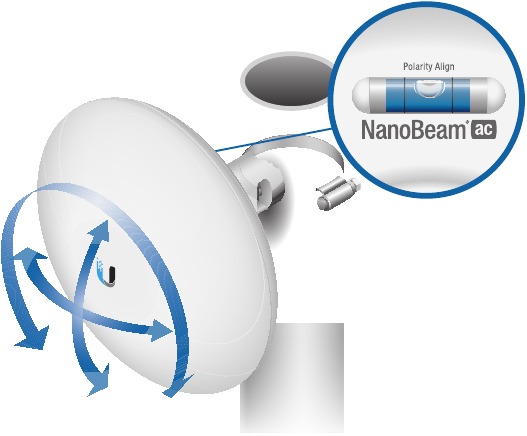

Kulenga

1. Lenga mbele ya NanoBeam kuelekea mwisho mwingine wa kiungo cha wireless, huku ukitumia kiwango cha Bubble ili kuhakikisha usawa wa usawa.
2. Kaza Pete ya Kufunga (Lock Ring) kwa mkono ili kufunga lengo.

   Kumbuka: Usitumie chombo kukaza Pete ya Kufunga (Lock Ring). Kaza Pete ya Kufunga (Lock Ring) kwa mkono tu.

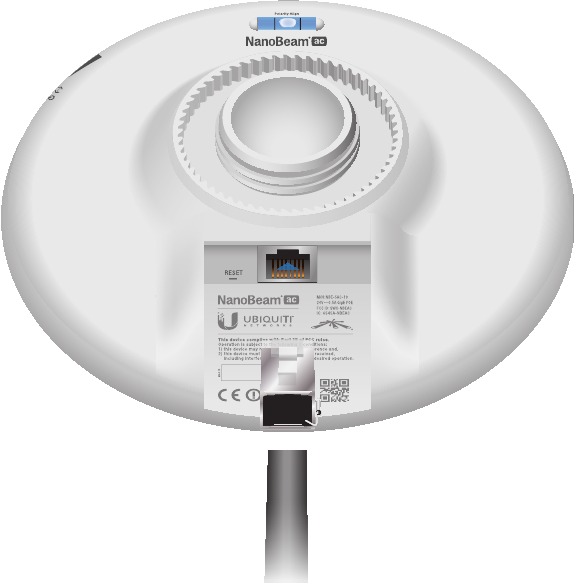

Kuunganisha kwenye Adapta ya PoE

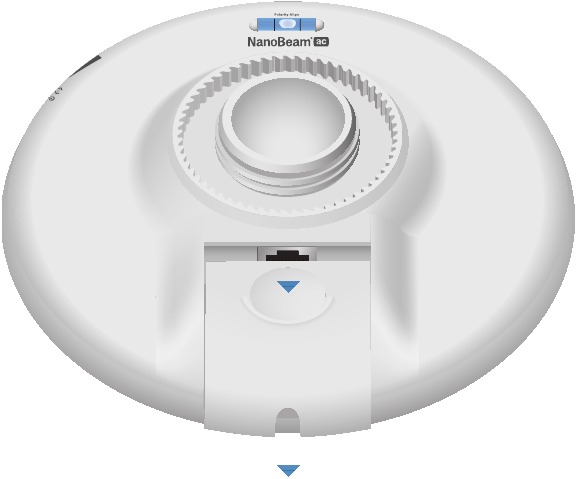

1. Ondoa kifuniko cha bandari kwa kubonyeza katikati ya kifuniko na kutelezesha kifuniko nje.

2. Unganisha kebo ya Ethaneti kwenye bandari ya Ethernet.

3. Rudisha kifuniko cha bandari.

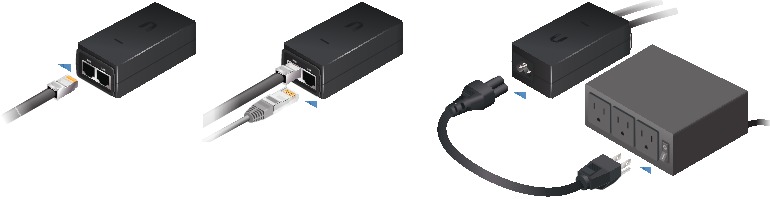

Kuunganisha Nguvu kupitia Ethaneti

1. Unganisha kebo ya Ethaneti kutoka bandari ya Ethernet ya NanoBeam hadi bandari ya POE ya adapta.
2. Unganisha kebo ya Ethaneti kutoka LAN yako hadi bandari ya LAN ya adapta.
3. Unganisha Kebo ya Nguvu kwenye bandari ya nguvu ya adapta. Unganisha ncha nyingine ya Kebo ya Nguvu kwenye plagi ya umeme.

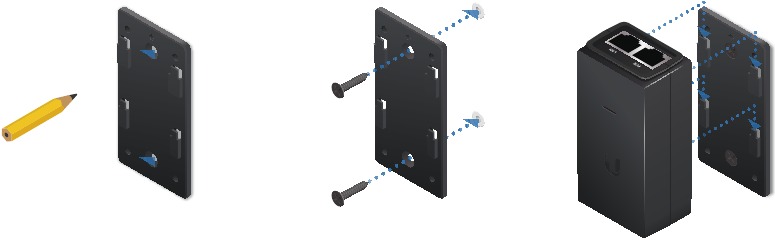

Kuweka Adapta ya PoE (Si Lazima)

1. Ondoa Bano la Kuweka PoE kutoka kwa adapta, weka bano mahali unapotaka, na uweke alama kwenye mashimo mawili.
2. Chimbea mashimo mapema ikiwa ni lazima, na uimarishe bano kwa kutumia vifungo viwili (havijajumuishwa).
3. Pangilia nafasi za adapta na vichupo vya Bano la Kuweka PoE, kisha telezesha adapta chini.

Kufikia airOS

Thibitisha muunganisho katika Kiolesura cha Usanidi cha airOS^®.

1. Hakikisha kuwa mfumo wako mkuu umeunganishwa kupitia Ethaneti kwenye NanoBeam.
2. Sanidi adapta ya Ethaneti kwenye mfumo wako mkuu na anwani tuli ya IP kwenye subnet ya 192.168.1.x.
3. Zindua kivinjari chako cha wavuti na uandike https://192.168.1.20 kwenye sehemu ya anwani. Bonyeza enter (PC) au return (Mac).

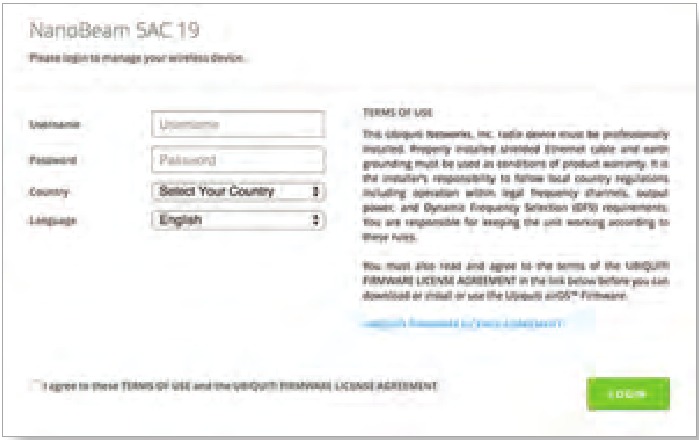

4. Skrini ya kuingia itaonekana. Ingiza ubnt katika sehemu za Jina la Mtumiaji na Nenosiri. Chagua Nchi na Lugha yako. Lazima ukubali Sheria na Masharti ya Matumizi ili utumie bidhaa. Bofya Login (Ingia).

   Kumbuka: Kwa mpangilio wa Nchi, matoleo ya bidhaa ya Marekani yamezuiliwa kwa chaguo la Kanada, Puerto Rico, au Marekani ili kuhakikisha utiifu wa kanuni za FCC/IC.

Kiolesura cha Usanidi cha airOS kitaonekana, kukuwezesha kubinafsisha mipangilio yako kama inavyohitajika. Kwa maelezo ya ziada kuhusu Kiolesura cha Usanidi cha airOS, rejelea Mwongozo wa Mtumiaji unaopatikana katika documentation.ubnt.com/airmax

Wajibu wa Utiifu wa Kisakinishi

Vifaa lazima visakinishwe kitaalamu na ni wajibu wa kisakinishi kitaalamu kuhakikisha kuwa kifaa kinaendeshwa ndani ya mahitaji ya udhibiti wa nchi ya eneo.

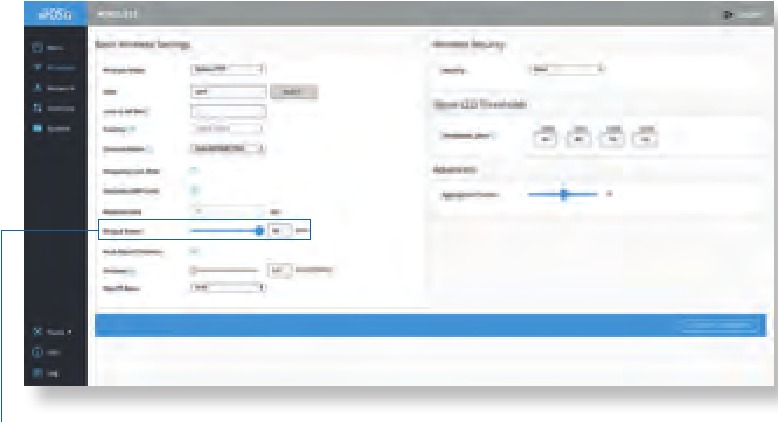

Sehemu ya Nguvu ya Kutoa imetolewa kwa kisakinishi kitaalamu ili kusaidia katika kukidhi mahitaji ya udhibiti.

Vipimo

Notisi za Usalama

1. Soma, fuata, na uweke maagizo haya.
2. Sikiza maonyo yote.
3. Tumia tu viambatisho/vifaa vilivyobainishwa na mtengenezaji.

Usitumie bidhaa hii katika eneo ambalo linaweza kuzamishwa na maji.

Epuka kutumia bidhaa hii wakati wa dhoruba ya umeme. Kunaweza kuwa na hatari ndogo ya mshtuko wa umeme kutoka kwa umeme.

Maelezo ya Usalama wa Umeme

1. Uzingatiaji unahitajika kuhusiana na mahitaji ya voltage, frequency, na sasa yaliyoonyeshwa kwenye lebo ya mtengenezaji. Uunganisho kwa chanzo tofauti cha nguvu kuliko zile zilizoainishwa kunaweza kusababisha operesheni isiyofaa, uharibifu wa vifaa au kuleta hatari ya moto ikiwa mapungufu hayafuatwi.
2. Hakuna sehemu zinazoweza kutumika na opereta ndani ya kifaa hiki. Huduma inapaswa kutolewa tu na fundi wa huduma aliyehitimu.
3. Kifaa hiki kinatolewa na kamba ya nguvu inayoweza kutolewa ambayo ina waya muhimu ya usalama iliyokusudiwa kuunganishwa na duka la usalama la msingi.
   1. Usibadilishe kamba ya nguvu na moja ambayo sio aina iliyoidhinishwa iliyotolewa. Kamwe usitumie adapta ya kuziba kuunganisha kwenye duka la waya 2 kwani hii itashinda mwendelezo wa waya ya kutuliza.
   2. Vifaa vinahitaji matumizi ya waya ya ardhini kama sehemu ya udhibitisho wa usalama, urekebishaji au matumizi mabaya yanaweza kutoa hatari ya mshtuko ambayo inaweza kusababisha jeraha kubwa au kifo.
   3. Wasiliana na fundi umeme aliyehitimu au mtengenezaji ikiwa kuna maswali kuhusu usakinishaji kabla ya kuunganisha vifaa.
   4. Kutuliza kinga hutolewa na adapta ya AC iliyoorodheshwa. Jengo ufungaji utatoa ulinzi sahihi wa chelezo wa mzunguko mfupi.
   5. Ufungaji wa kinga lazima uwekwe kwa mujibu wa sheria na kanuni za kitaifa za wiring za mitaa.
