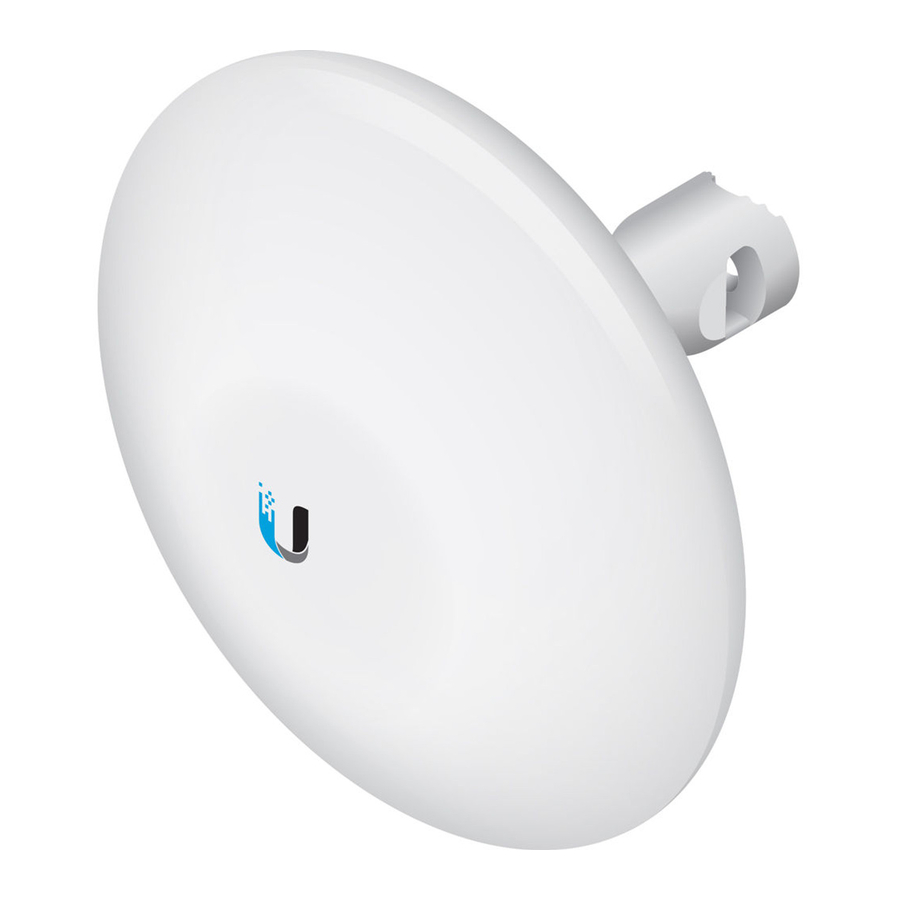

Guia de Início Rápido UBIQUITI NanoBeam ac NBE-5AC-19

Introdução

Este Guia de Início Rápido foi concebido para o guiar ao longo da instalação e também inclui os termos da garantia.

Conteúdo da Embalagem

TERMOS DE UTILIZAÇÃO: Os dispositivos de rádio Ubiquiti devem ser instalados profissionalmente. O cabo Ethernet blindado e o aterramento devem ser utilizados como condições da garantia do produto. TOUGHCable™ concebido para instalações exteriores. É da responsabilidade do cliente seguir os regulamentos locais do país, incluindo a operação dentro dos canais de frequência legais, potência de saída e requisitos de Seleção Dinâmica de Frequência (DFS).

Requisitos de Instalação

O NanoBeam pode ser montado num poste ou numa parede. Uma Correia de Metal (incluída) é utilizada para a montagem em poste. Para a montagem na parede, é necessário um fixador adequado, como um parafuso ou perno (não incluído).

• Montagem em poste: chave de caixa ou chave de fendas de 7 mm
• Montagem na parede: fixador de parede (não incluído)
• Deve ser utilizado cabo blindado de Categoria 5 (ou superior) para todas as ligações Ethernet com fios e deve ser ligado à terra através da terra CA do PoE.
  Recomendamos que proteja as suas redes dos ambientes mais brutais e dos ataques ESD devastadores com cabo Ethernet blindado de nível industrial, TOUGHCable da Ubiquiti Networks.
  Para mais detalhes, visite www.ubnt.com/toughcable

Visão Geral do Hardware

Botão de Reset Para repor as definições de fábrica, prima sem soltar o botão Reset (Repor) durante mais de 10 segundos enquanto o NanoBeam já está ligado. Em alternativa, o NanoBeam pode ser reposto remotamente através de um botão Reset (Repor) localizado na parte inferior do Adaptador Gigabit PoE.

Porta Ethernet Esta porta Gigabit Ethernet é utilizada para ligar a alimentação e deve ser ligada ao servidor LAN e DHCP. A alimentação pode ser fornecida por qualquer um dos seguintes:

• Adaptador Gigabit PoE (incluído)
• Ubiquiti Networks TOUGHSwitch™ PoE
• Ubiquiti Networks EdgeSwitch™ ou EdgeRouter™ PoE

LEDs

Alimentação O LED de Alimentação acenderá a azul quando o dispositivo estiver ligado a uma fonte de alimentação.

Ethernet O LED Ethernet acenderá a azul fixo quando for estabelecida uma ligação Ethernet ativa e piscará quando houver atividade.

Sinal Os valores predefinidos são mostrados abaixo:

O LED acenderá a azul quando a intensidade do sinal sem fios for igual ou superior a -94 dBm.

O LED acenderá a azul quando a intensidade do sinal sem fios for igual ou superior a -80 dBm.

O LED acenderá a azul quando a intensidade do sinal sem fios for igual ou superior a -73 dBm.

O LED acenderá a azul quando a intensidade do sinal sem fios for igual ou superior a -65 dBm.

Instalação do Hardware

O NanoBeam pode ser montado num poste ou numa parede. Execute os passos para a instalação adequada:

Montagem em Poste

1. Insira o Suporte de Rótula no Anel de Fixação com as roscas do Anel de Fixação viradas para a rótula.

2. Abra a Correia de Metal e passe-a pela base do Suporte de Rótula.

3. Envolva a Correia de Metal à volta do poste. Utilize uma chave de caixa de 7 mm para rodar o parafuso no sentido horário e fixe firmemente a braçadeira ao poste.

4. Fixe o NanoBeam ao Suporte de Rótula e rode o Anel de Fixação para o fixar. Mantenha o Anel de Fixação suficientemente solto para permitir que o NanoBeam pivote para apontar.


Montagem na Parede

O NanoBeam deve ser montado diretamente num montante de madeira ou noutra superfície estruturalmente estável para evitar danos no orifício de montagem quando ajustar a mira.

Acessório Opcional

Para aumentar a estabilidade, pode utilizar o Kit de Montagem na Parede NanoBeam, modelo NBE-WMK (vendido separadamente).

Nota: Parafuso central incluído. Dois parafusos opcionais (não incluídos) proporcionam estabilidade adicional.

Instruções de Instalação

1. Marque o local desejado do ponto de montagem.
2. Se necessário, faça um orifício piloto para o fixador (não incluído).
3. Insira o Suporte de Rótula no Anel de Fixação com as roscas do Anel de Fixação viradas para a rótula.

4. Se estiver a utilizar o Kit de Montagem na Parede NanoBeam opcional, avance para o passo b.
   1. Para fixar o Suporte de Rótula à parede, insira um fixador (não incluído) através do centro da rótula e na parede. Aperte firmemente o fixador. Avance para o passo 5.

   2. Para fixar o Suporte de Rótula à parede, insira o parafuso do Kit de Montagem na Parede através do centro da rótula, através da placa do Kit de Montagem na Parede e na parede. Aperte firmemente o parafuso.

5. Fixe o NanoBeam ao Suporte de Rótula de montagem e rode o Anel de Fixação para o fixar. Mantenha o Anel de Fixação suficientemente solto para permitir que o NanoBeam pivote para apontar.


Apontar

1. Aponte a parte frontal do NanoBeam para a outra extremidade da ligação sem fios, enquanto utiliza o nível de bolha para garantir o alinhamento nivelado.
2. Aperte manualmente o Anel de Fixação para bloquear a mira.

   Nota: Não utilize uma ferramenta para apertar o Anel de Fixação. Aperte o Anel de Fixação apenas com a mão.

Ligar ao Adaptador PoE

1. Remova a tampa da porta pressionando o centro da tampa e deslizando a tampa para fora.

2. Ligue um cabo Ethernet à porta Ethernet.

3. Volte a colocar a tampa da porta.

Ligar a Alimentação via Ethernet

1. Ligue o cabo Ethernet da porta Ethernet do NanoBeam à porta POE do adaptador.
2. Ligue um cabo Ethernet da sua LAN à porta LAN do adaptador.
3. Ligue o Cabo de Alimentação à porta de alimentação do adaptador. Ligue a outra extremidade do Cabo de Alimentação a uma tomada elétrica.

Montar o Adaptador PoE (Opcional)

1. Remova o Suporte de Montagem PoE do adaptador, coloque o suporte no local desejado e marque os dois orifícios.
2. Pré-fure os orifícios, se necessário, e fixe o suporte usando dois fixadores (não incluídos).
3. Alinhe as ranhuras do adaptador com as abas do Suporte de Montagem PoE e, em seguida, deslize o adaptador para baixo.

Aceder ao airOS

Verifique a conetividade na Interface de Configuração do airOS^®.

1. Certifique-se de que o seu sistema anfitrião está ligado via Ethernet ao NanoBeam.
2. Configure o adaptador Ethernet no seu sistema anfitrião com um endereço IP estático na sub-rede 192.168.1.x.
3. Inicie o seu navegador web e digite https://192.168.1.20 no campo de endereço. Prima enter (PC) ou return (Mac).

4. O ecrã de início de sessão irá aparecer. Introduza ubnt nos campos Nome de Utilizador e Password (palavra-passe). Selecione o seu País e Idioma. Tem de concordar com os Termos de Utilização para usar o produto. Clique em Login (Iniciar sessão).

   Nota: Para a definição de País, as versões de produto dos EUA estão restringidas a uma escolha entre o Canadá, Porto Rico ou os EUA para garantir a conformidade com os regulamentos da FCC/IC.

A Interface de Configuração do airOS irá aparecer, permitindo-lhe personalizar as suas definições conforme necessário. Para obter detalhes adicionais sobre a Interface de Configuração do airOS, consulte o Guia do Utilizador disponível em documentation.ubnt.com/airmax

Responsabilidade de Conformidade do Instalador

Os dispositivos devem ser instalados profissionalmente e é da responsabilidade do instalador profissional garantir que o dispositivo é operado dentro dos requisitos regulamentares do país local.

O campo Potência de Saída é fornecido ao instalador profissional para ajudar a cumprir os requisitos regulamentares.

Especificações

Avisos de Segurança

1. Leia, siga e guarde estas instruções.
2. Preste atenção a todos os avisos.
3. Use apenas anexos/acessórios especificados pelo fabricante.

Não use este produto num local que possa ser submerso por água.

Evite usar este produto durante uma tempestade elétrica. Pode haver um risco remoto de choque elétrico causado por relâmpagos.

Informações de Segurança Elétrica

1. É necessário o cumprimento dos requisitos de tensão, frequência e corrente indicados na etiqueta do fabricante. A ligação a uma fonte de alimentação diferente das especificadas pode resultar num funcionamento inadequado, danos no equipamento ou representar um risco de incêndio se as limitações não forem seguidas.
2. Não existem peças no interior deste equipamento que possam ser reparadas pelo operador. A assistência deve ser prestada apenas por um técnico de assistência qualificado.
3. Este equipamento é fornecido com um cabo de alimentação destacável que possui um fio de terra de segurança integral destinado à ligação a uma tomada de segurança com ligação à terra.
   1. Não substitua o cabo de alimentação por um que não seja do tipo aprovado fornecido. Nunca utilize uma ficha adaptadora para ligar a uma tomada de 2 fios, pois isso anulará a continuidade do fio de terra.
   2. O equipamento requer a utilização do fio de terra como parte da certificação de segurança, a modificação ou utilização indevida pode provocar um choque elétrico que pode resultar em ferimentos graves ou morte.
   3. Contacte um eletricista qualificado ou o fabricante se tiver dúvidas sobre a instalação antes de ligar o equipamento.
   4. O aterramento de proteção é fornecido pelo adaptador CA listado. A instalação do edifício deve fornecer proteção de backup contra curto-circuito adequada.
   5. A ligação de proteção deve ser instalada de acordo com as regras e regulamentos de cablagem nacionais locais.
