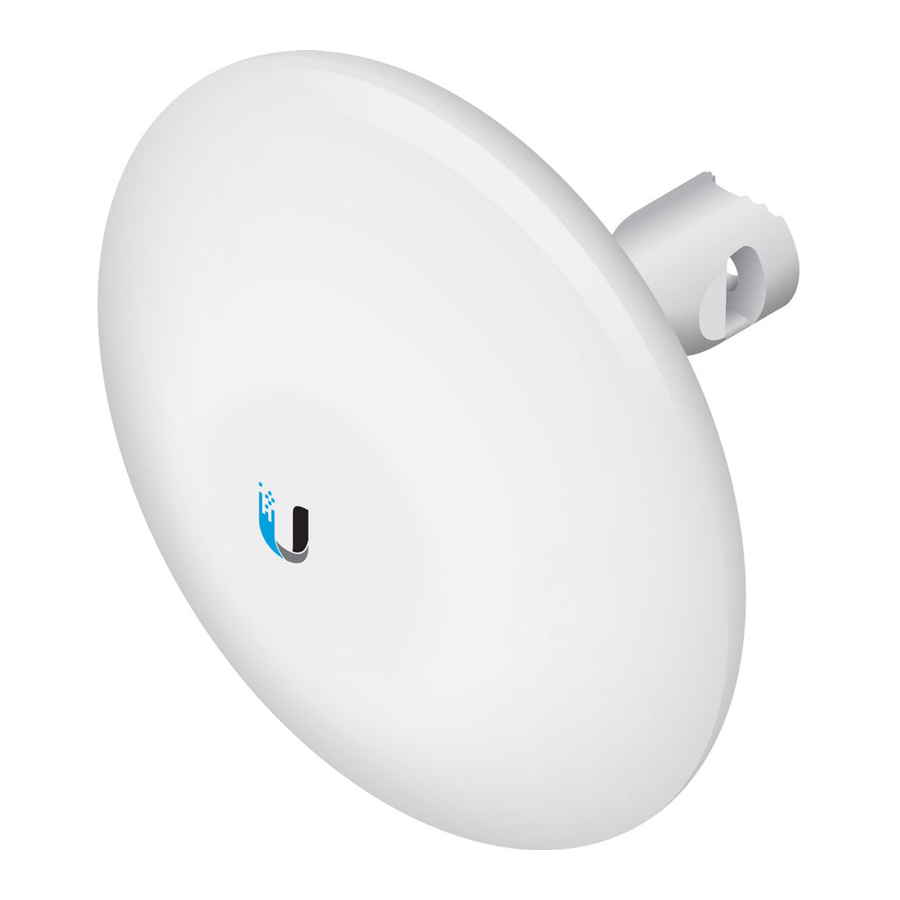

UBIQUITI NanoBeam ac NBE-5AC-19 Průvodce rychlým spuštěním

Úvod

Tento průvodce rychlým spuštěním je navržen tak, aby vás provedl instalací a také obsahuje záruční podmínky.

Obsah balení

PODMÍNKY POUŽITÍ: Rádiová zařízení Ubiquiti musí být instalována profesionálně. Stíněný ethernetový kabel a zemnící uzemnění musí být použity jako podmínky záruky na produkt. TOUGHCable™ navržený pro venkovní instalace. Je odpovědností zákazníka dodržovat místní předpisy země, včetně provozu v rámci legálních frekvenčních kanálů, výstupního výkonu a požadavků Dynamic Frequency Selection (DFS).

Požadavky na instalaci

NanoBeam lze namontovat na sloup nebo na zeď. Pro montáž na sloup se používá kovový pásek (součást balení). Pro montáž na stěnu je nutný vhodný upevňovací prvek, jako je šroub nebo šroub (není součástí balení).

• Montáž na sloup: 7 mm klíč nebo šroubovák
• Montáž na stěnu: upevňovací prvek na stěnu (není součástí balení)
• Pro všechna kabelová ethernetová připojení by mělo být použito stíněné kabeláž kategorie 5 (nebo vyšší) a mělo by být uzemněno přes AC zem PoE.
  Doporučujeme chránit vaše sítě před nejbrutálnějším prostředím a ničivými útoky ESD pomocí průmyslového stíněného ethernetového kabelu TOUGHCable od Ubiquiti Networks.
  Pro více informací navštivte www.ubnt.com/toughcable

Přehled hardwaru

Tlačítko Reset Pro obnovení továrního nastavení stiskněte a podržte tlačítko Reset (resetovat) po dobu delší než 10 sekund, zatímco je NanoBeam již zapnutý. Alternativně lze NanoBeam resetovat vzdáleně pomocí tlačítka Reset umístěného na spodní straně Gigabit PoE adaptéru.

Ethernetový port Tento gigabitový ethernetový port se používá k připojení napájení a měl by být připojen k serveru LAN a DHCP. Napájení může být zajištěno kterýmkoli z následujících způsobů:

• Gigabit PoE adaptér (součást balení)
• Ubiquiti Networks TOUGHSwitch™ PoE
• Ubiquiti Networks EdgeSwitch™ nebo EdgeRouter™ PoE

LED diody

Napájení LED dioda napájení se rozsvítí modře, když je zařízení připojeno ke zdroji napájení.

Ethernet LED dioda Ethernet se rozsvítí trvale modře, když je vytvořeno aktivní ethernetové připojení, a bliká, když je aktivita.

Signál Výchozí hodnoty jsou uvedeny níže:

LED dioda se rozsvítí modře, když je síla bezdrátového signálu rovna nebo vyšší než -94 dBm.

LED dioda se rozsvítí modře, když je síla bezdrátového signálu rovna nebo vyšší než -80 dBm.

LED dioda se rozsvítí modře, když je síla bezdrátového signálu rovna nebo vyšší než -73 dBm.

LED dioda se rozsvítí modře, když je síla bezdrátového signálu rovna nebo vyšší než -65 dBm.

Instalace hardwaru

NanoBeam lze namontovat na sloup nebo na zeď. Proveďte kroky pro příslušnou instalaci:

Montáž na sloup

1. Vložte kulový kloub do pojistného kroužku se závity pojistného kroužku směřujícími ke kulovému kloubu.

2. Otevřete kovový pásek a protáhněte jej základnou kulového kloubu.

3. Omotejte kovový pásek kolem sloupu. Pomocí 7 mm klíče otáčejte šroubem ve směru hodinových ručiček a bezpečně upevněte svorku ke sloupu.

4. Připevněte NanoBeam ke kulovému kloubu a otočte pojistným kroužkem, abyste jej zajistili. Ponechte pojistný kroužek dostatečně volný, aby se NanoBeam mohl otáčet pro zaměření.


Montáž na stěnu

NanoBeam musí být namontován přímo na dřevěný rám nebo jiný konstrukčně stabilní povrch, aby nedošlo k poškození montážního otvoru při nastavování zaměření.

Volitelné příslušenství

Pro zvýšení stability můžete použít sadu pro montáž na stěnu NanoBeam, model NBE-WMK (prodává se samostatně).

Poznámka: Středový šroub je součástí dodávky. Dva volitelné šrouby (nejsou součástí dodávky) poskytují dodatečnou stabilitu.

Instalační instrukce

1. Označte požadované umístění montážního bodu.
2. V případě potřeby vyvrtejte vodicí otvor pro upevňovací prvek (není součástí dodávky).
3. Vložte kulový kloub do pojistného kroužku se závity pojistného kroužku směřujícími ke kulovému kloubu.

4. Pokud používáte volitelnou sadu pro montáž na stěnu NanoBeam, pak přejděte ke kroku b.
   1. Chcete-li připevnit kulový kloub ke stěně, vložte upevňovací prvek (není součástí dodávky) středem kulového kloubu do stěny. Bezpečně utáhněte upevňovací prvek. Přejděte ke kroku 5.

   2. Chcete-li připevnit kulový kloub ke stěně, vložte šroub sady pro montáž na stěnu středem kulového kloubu, skrz desku sady pro montáž na stěnu a do stěny. Bezpečně utáhněte šroub.

5. Připevněte NanoBeam k montážnímu kulovému kloubu a otočte pojistným kroužkem, abyste jej zajistili. Ponechte pojistný kroužek dostatečně volný, aby se NanoBeam mohl otáčet pro zaměření.


Zaměření

1. Zamiřte přední částí NanoBeam směrem ke druhému konci bezdrátového spoje a současně použijte vodováhu k zajištění vodorovného vyrovnání.
2. Ručně utáhněte pojistný kroužek, abyste zajistili zaměření.

   Poznámka: Nepoužívejte k utažení pojistného kroužku žádné nástroje. Pojistný kroužek utahujte pouze ručně.

Připojení k adaptéru PoE

1. Sejměte kryt portu stisknutím středu krytu a vysunutím krytu.

2. Připojte ethernetový kabel do portu Ethernet.

3. Nasaďte zpět kryt portu.

Připojení napájení přes Ethernet

1. Připojte ethernetový kabel z portu Ethernet zařízení NanoBeam do portu POE adaptéru.
2. Připojte ethernetový kabel z vaší LAN do portu LAN adaptéru.
3. Připojte napájecí kabel do napájecího portu adaptéru. Připojte druhý konec napájecího kabelu do elektrické zásuvky.

Montáž adaptéru PoE (volitelné)

1. Sejměte montážní držák PoE z adaptéru, umístěte držák na požadované místo a označte dvě díry.
2. Předvrtejte otvory, pokud je to nutné, a zajistěte držák pomocí dvou upevňovacích prvků (nejsou součástí balení).
3. Zarovnejte drážky adaptéru s výstupky montážního držáku PoE a poté adaptér zasuňte dolů.

Přístup k airOS

Ověřte připojení v konfiguračním rozhraní airOS^®.

1. Ujistěte se, že je váš hostitelský systém připojen přes Ethernet k zařízení NanoBeam.
2. Nakonfigurujte ethernetový adaptér na vašem hostitelském systému se statickou IP adresou v podsíti 192.168.1.x.
3. Spusťte webový prohlížeč a zadejte https://192.168.1.20 do adresního řádku. Stiskněte enter (PC) nebo return (Mac).

4. Zobrazí se přihlašovací obrazovka. Zadejte ubnt do polí Username (uživatelské jméno) a Password (heslo). Vyberte svou Country (zemi) a Language (jazyk). Abyste mohli produkt používat, musíte souhlasit s Terms of Use (podmínkami použití). Klikněte na Login (přihlásit se).

   Poznámka: Pro nastavení Country (země) jsou verze produktu pro USA omezeny na výběr Kanady, Portorika nebo USA, aby byla zajištěna shoda s předpisy FCC/IC.

Zobrazí se konfigurační rozhraní airOS, které vám umožní přizpůsobit nastavení podle potřeby. Další podrobnosti o konfiguračním rozhraní airOS naleznete v uživatelské příručce dostupné na documentation.ubnt.com/airmax

Odpovědnost za dodržování předpisů instalačním technikem

Zařízení musí být instalována profesionálně a je odpovědností profesionálního instalačního technika zajistit, aby bylo zařízení provozováno v souladu s místními vnitrostátními regulačními požadavky.

Pole Output Power (výstupní výkon) je poskytováno profesionálnímu instalačnímu technikovi, aby mu pomohlo splnit regulační požadavky.

Specifikace

Bezpečnostní upozornění

1. Přečtěte si tyto pokyny, dodržujte je a uschovejte je.
2. Dbejte všech varování.
3. Používejte pouze příslušenství/doplňky specifikované výrobcem.

Nepoužívejte tento produkt na místech, která mohou být zaplavena vodou.

Nepoužívejte tento produkt během bouřky. Může existovat malé riziko úrazu elektrickým proudem z blesku.

Informace o elektrické bezpečnosti

1. Je nutné dodržovat požadavky na napětí, frekvenci a proud uvedené na štítku výrobce. Připojení k jinému zdroji napájení, než je uvedeno, může vést k nesprávné funkci, poškození zařízení nebo představovat nebezpečí požáru, pokud nebudou dodrženy limity.
2. Uvnitř tohoto zařízení nejsou žádné díly, které by mohl opravovat uživatel. Servis by měl provádět pouze kvalifikovaný servisní technik.
3. Toto zařízení je dodáváno s odpojitelným napájecím kabelem, který má integrovaný bezpečnostní zemnící vodič určený pro připojení k uzemněné bezpečnostní zásuvce.
   1. Nenahrazujte napájecí kabel jiným, než je dodaný schválený typ. Nikdy nepoužívejte adaptér pro připojení do dvouvodičové zásuvky, protože by to narušilo kontinuitu zemnícího vodiče.
   2. Zařízení vyžaduje použití zemnícího vodiče jako součást bezpečnostní certifikace, úprava nebo nesprávné použití může způsobit úraz elektrickým proudem, který může vést k vážnému zranění nebo smrti.
   3. Pokud máte dotazy ohledně instalace před připojením zařízení, kontaktujte kvalifikovaného elektrikáře nebo výrobce.
   4. Ochranné uzemnění je zajištěno prostřednictvím uvedeného AC adaptéru. Instalace budovy musí zajistit odpovídající ochranu proti zkratu.
   5. Ochranné pospojení musí být instalováno v souladu s místními národními pravidly a předpisy pro elektroinstalaci.
