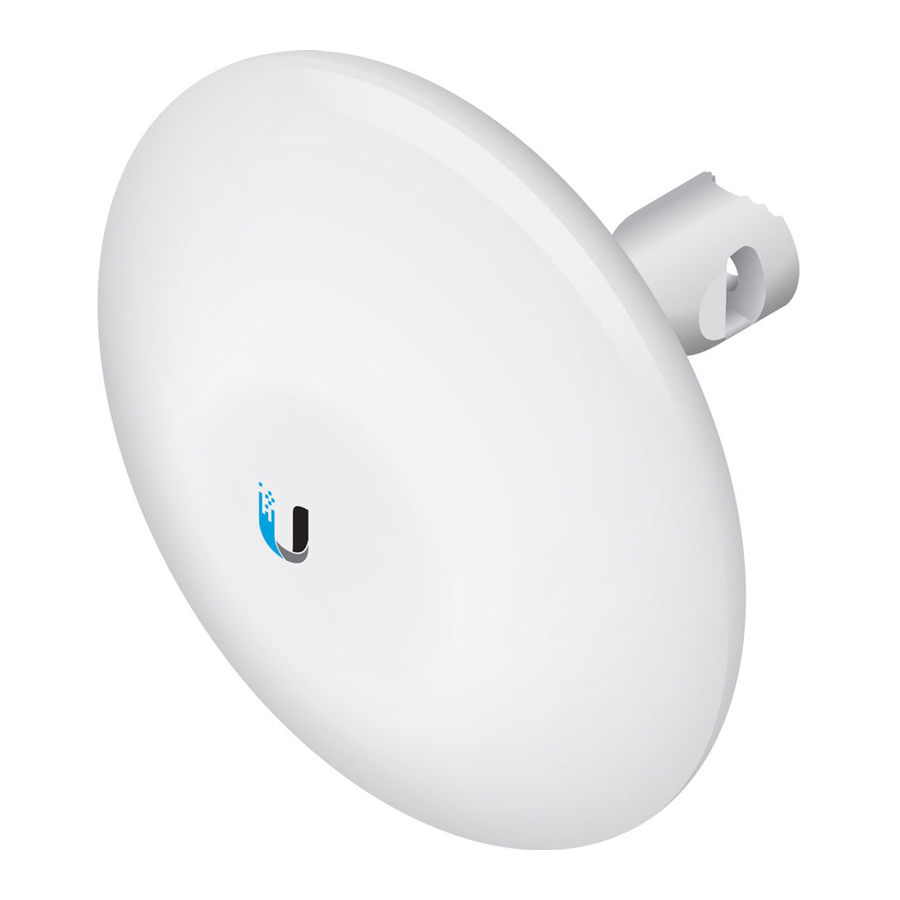

UBIQUITI NanoBeam ac NBE-5AC-19 Краткое руководство

Введение

Это краткое руководство предназначено для ознакомления с процессом установки, а также включает условия гарантии.

Комплектация

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ: Радиоустройства Ubiquiti должны быть установлены профессионально. Экранированный Ethernet-кабель и заземление должны использоваться в качестве условий гарантии продукта. TOUGHCable™ разработан для наружных установок. Клиент несет ответственность за соблюдение местных нормативных требований, включая работу в рамках разрешенных частотных каналов, выходную мощность и требования Dynamic Frequency Selection (DFS).

Требования к установке

NanoBeam можно установить на столб или на стену. Металлический хомут (входит в комплект) используется для крепления на столб. Для крепления на стену требуется подходящий крепеж, такой как винт или болт (не входит в комплект).

• Крепление на столб: торцевой гаечный ключ или отвертка на 7 мм
• Крепление на стену: крепеж для стены (не входит в комплект)
• Экранированная кабельная продукция категории 5 (или выше) должна использоваться для всех проводных Ethernet-соединений и должна быть заземлена через заземление переменного тока PoE.
  Мы рекомендуем защитить ваши сети от самых суровых условий окружающей среды и разрушительных электростатических разрядов с помощью экранированного Ethernet-кабеля промышленного класса TOUGHCable от Ubiquiti Networks.
  Для получения более подробной информации посетите сайт www.ubnt.com/toughcable

Обзор оборудования

Кнопка Reset (Сброс) Чтобы восстановить заводские настройки, нажмите и удерживайте кнопку Reset (Сброс) более 10 секунд, пока NanoBeam уже включен. В качестве альтернативы, NanoBeam можно сбросить удаленно с помощью кнопки Reset (Сброс), расположенной в нижней части Gigabit PoE Adapter (Гигабитный PoE адаптер).

Ethernet Port (Ethernet порт) Этот гигабитный Ethernet-порт используется для подключения питания и должен быть подключен к LAN и DHCP-серверу. Питание может обеспечиваться одним из следующих способов:

• Gigabit PoE Adapter (Гигабитный PoE адаптер) (входит в комплект)
• Ubiquiti Networks TOUGHSwitch™ PoE
• Ubiquiti Networks EdgeSwitch™ или EdgeRouter™ PoE

Светодиоды

Power (Питание) Светодиод Power (Питание) загорится синим цветом, когда устройство будет подключено к источнику питания.

Ethernet Светодиод Ethernet будет гореть ровным синим цветом при установлении активного Ethernet-соединения и мигать при наличии активности.

Signal (Сигнал) Значения по умолчанию показаны ниже:

Светодиод загорится синим цветом, когда уровень беспроводного сигнала будет равен или выше -94 дБм.

Светодиод загорится синим цветом, когда уровень беспроводного сигнала будет равен или выше -80 дБм.

Светодиод загорится синим цветом, когда уровень беспроводного сигнала будет равен или выше -73 дБм.

Светодиод загорится синим цветом, когда уровень беспроводного сигнала будет равен или выше -65 дБм.

Установка оборудования

NanoBeam можно установить на столб или на стену. Выполните действия для соответствующей установки:

Крепление на столб

1. Вставьте шарнирное крепление в стопорное кольцо так, чтобы резьба стопорного кольца была обращена к шаровому шарниру.

2. Откройте металлический хомут и проденьте его через основание шарнирного крепления.

3. Оберните металлический хомут вокруг столба. Используйте торцевой ключ на 7 мм, чтобы повернуть винт по часовой стрелке и надежно закрепить хомут на столбе.

4. Прикрепите NanoBeam к шарнирному креплению и поверните стопорное кольцо, чтобы зафиксировать его. Оставьте стопорное кольцо достаточно ослабленным, чтобы NanoBeam мог поворачиваться для наведения.


Крепление на стену

NanoBeam должен быть установлен непосредственно на деревянную стойку или другую конструктивно устойчивую поверхность, чтобы избежать повреждения монтажного отверстия при регулировке прицеливания.

Дополнительный аксессуар

Для повышения устойчивости можно использовать комплект для настенного монтажа NanoBeam, модель NBE-WMK (продается отдельно).

Примечание: Центральный винт входит в комплект. Два дополнительных винта (не входят в комплект) обеспечивают дополнительную устойчивость.

Инструкции по установке

1. Отметьте желаемое место расположения точки крепления.
2. При необходимости просверлите направляющее отверстие для крепежа (не входит в комплект).
3. Вставьте шарнирное крепление в стопорное кольцо так, чтобы резьба стопорного кольца была обращена к шаровому шарниру.

4. Если вы используете дополнительный комплект для настенного монтажа NanoBeam, то перейдите к шагу b.
   1. Чтобы прикрепить шарнирное крепление к стене, вставьте крепеж (не входит в комплект) через центр шарового шарнира и в стену. Надежно затяните крепеж. Перейдите к шагу 5.

   2. Чтобы прикрепить шарнирное крепление к стене, вставьте винт комплекта для настенного монтажа через центр шарового шарнира, через пластину комплекта для настенного монтажа и в стену. Надежно затяните винт.

5. Прикрепите NanoBeam к шарнирному креплению и поверните стопорное кольцо, чтобы зафиксировать его. Оставьте стопорное кольцо достаточно ослабленным, чтобы NanoBeam мог поворачиваться для наведения.


Наведение

1. Направьте переднюю часть NanoBeam в сторону другого конца беспроводной линии связи, используя пузырьковый уровень для обеспечения ровного выравнивания.
2. Затяните стопорное кольцо рукой, чтобы зафиксировать прицел.

   Примечание: Не используйте инструмент для затягивания стопорного кольца. Затягивайте стопорное кольцо только рукой.

Подключение к PoE-адаптеру

1. Снимите крышку порта, нажав на центр крышки и сдвинув ее.

2. Подключите кабель Ethernet к порту Ethernet.

3. Установите крышку порта на место.

Подключение питания по Ethernet

1. Подключите кабель Ethernet от порта Ethernet NanoBeam к порту POE адаптера.
2. Подключите кабель Ethernet от вашей LAN к порту LAN адаптера.
3. Подключите шнур питания к порту питания адаптера. Подключите другой конец шнура питания к розетке.

Крепление PoE-адаптера (опционально)

1. Снимите монтажный кронштейн PoE с адаптера, поместите кронштейн в нужное место и отметьте два отверстия.
2. Предварительно просверлите отверстия, если необходимо, и закрепите кронштейн с помощью двух крепежных элементов (не входят в комплект).
3. Совместите пазы адаптера с выступами монтажного кронштейна PoE и сдвиньте адаптер вниз.

Доступ к airOS

Проверьте подключение в интерфейсе конфигурации airOS^®.

1. Убедитесь, что ваша хост-система подключена через Ethernet к NanoBeam.
2. Настройте Ethernet-адаптер на вашей хост-системе со статическим IP-адресом в подсети 192.168.1.x.
3. Запустите веб-браузер и введите https://192.168.1.20 в адресной строке. Нажмите enter (PC) или return (Mac).

4. Появится экран входа в систему. Введите ubnt в поля Username (имя пользователя) и Password (пароль). Выберите свою Country (страну) и Language (язык). Вы должны согласиться с Terms of Use (условиями использования), чтобы использовать продукт. Нажмите Login (войти).

   Примечание: Для настройки Country (страны) версии продукта для США ограничены выбором Канады, Пуэрто-Рико или США для обеспечения соответствия нормам FCC/IC.

Появится интерфейс конфигурации airOS, позволяющий настраивать параметры по мере необходимости. Для получения дополнительной информации об интерфейсе конфигурации airOS обратитесь к руководству пользователя, доступному по адресу documentation.ubnt.com/airmax

Ответственность установщика за соответствие требованиям

Устройства должны быть установлены профессионально, и профессиональный установщик несет ответственность за то, чтобы устройство эксплуатировалось в соответствии с нормативными требованиями страны.

Поле Output Power (выходная мощность) предоставляется профессиональному установщику для оказания помощи в соблюдении нормативных требований.

Характеристики

Уведомления о безопасности

1. Прочтите, соблюдайте и сохраните эти инструкции.
2. Прислушивайтесь ко всем предупреждениям.
3. Используйте только приспособления/аксессуары, указанные производителем.

Не используйте этот продукт в местах, которые могут быть затоплены водой.

Избегайте использования этого продукта во время грозы. Существует отдаленный риск поражения электрическим током от молнии.

Информация по электробезопасности

1. Необходимо соблюдать требования к напряжению, частоте и силе тока, указанные на этикетке производителя. Подключение к источнику питания, отличному от указанного, может привести к неправильной работе, повреждению оборудования или создать опасность возгорания, если не соблюдать ограничения.
2. Внутри данного оборудования нет деталей, обслуживаемых оператором. Обслуживание должно производиться только квалифицированным специалистом по обслуживанию.
3. Данное оборудование поставляется со съемным шнуром питания, который имеет встроенный провод заземления, предназначенный для подключения к заземленной розетке.
   1. Не заменяйте шнур питания на другой, не являющийся утвержденным типом. Никогда не используйте переходник для подключения к 2-проводной розетке, так как это нарушит целостность провода заземления.
   2. Оборудование требует использования провода заземления как часть сертификации безопасности, модификация или неправильное использование может создать опасность поражения электрическим током, что может привести к серьезным травмам или смерти.
   3. Обратитесь к квалифицированному электрику или производителю, если у вас есть вопросы по установке перед подключением оборудования.
   4. Защитное заземление обеспечивается сертифицированным адаптером переменного тока. Установка здания должна обеспечивать соответствующую защиту от короткого замыкания.
   5. Защитное соединение должно быть установлено в соответствии с местными национальными правилами и нормами электропроводки.
