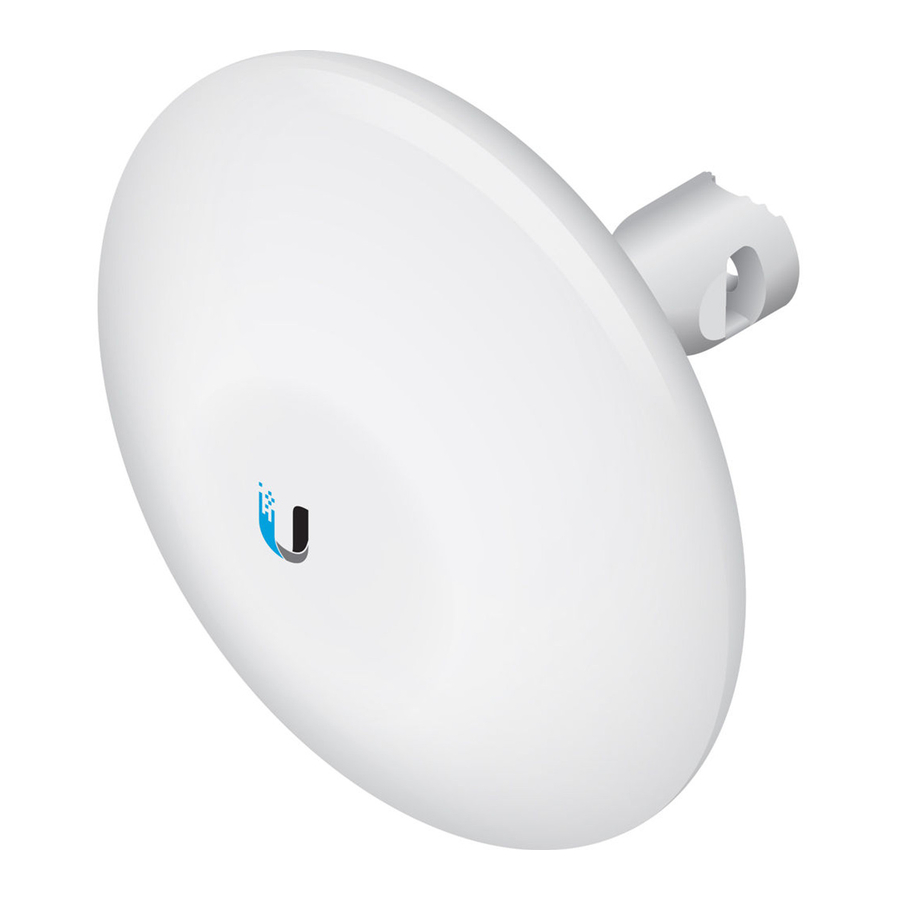

UBIQUITI NanoBeam ac NBE-5AC-19 Guide de démarrage rapide
- 1 Introduction
- 2 Contenu de l'emballage
- 3 Exigences d'installation
- 4 Aperçu du matériel
- 5 Voyants LED
- 6 Installation du matériel
- 7 Alignement
- 8 Connexion à l'adaptateur PoE
- 9 Accès à airOS
- 10 Responsabilité de conformité de l'installateur
- 11 Spécifications
- 12 Consignes de sécurité
- 13 Consignes de sécurité électrique
- 14 Références
- 15 Télécharger le manuel
- 16 Dans d'autres langues

Introduction
Ce guide de démarrage rapide est conçu pour vous accompagner dans l'installation et inclut également les conditions de garantie.
Contenu de l'emballage

CONDITIONS D'UTILISATION : Les appareils radio Ubiquiti doivent être installés par des professionnels. Un câble Ethernet blindé et une mise à la terre doivent être utilisés comme conditions de la garantie du produit. Le TOUGHCable™ est conçu pour les installations extérieures. Il est de la responsabilité du client de respecter les réglementations locales, y compris le fonctionnement dans les canaux de fréquences légaux, la puissance de sortie et les exigences de sélection dynamique de fréquence (DFS).
Exigences d'installation
Le NanoBeam peut être monté sur un poteau ou sur un mur. Une sangle métallique (incluse) est utilisée pour le montage sur poteau. Pour le montage mural, une fixation appropriée telle qu'une vis ou un boulon (non inclus) est nécessaire.
- Montage sur poteau : clé à douille de 7 mm ou tournevis
- Montage mural : fixation murale (non incluse)
- Un câblage blindé de catégorie 5 (ou supérieure) doit être utilisé pour toutes les connexions Ethernet filaires et doit être mis à la terre via la mise à la terre CA du PoE.
Nous vous recommandons de protéger vos réseaux contre les environnements les plus difficiles et les attaques ESD dévastatrices avec un câble Ethernet blindé de qualité industrielle, TOUGHCable de Ubiquiti Networks.
Pour plus de détails, visitez www.ubnt.com/toughcable
Aperçu du matériel

Bouton de réinitialisation Pour restaurer les paramètres d'usine par défaut, appuyez et maintenez le bouton Reset (Réinitialisation) pendant plus de 10 secondes pendant que le NanoBeam est déjà alimenté. Alternativement, le NanoBeam peut être réinitialisé à distance via un bouton Reset (Réinitialisation) situé au bas de l'adaptateur PoE Gigabit.
Port Ethernet Ce port Ethernet Gigabit est utilisé pour connecter l'alimentation et doit être connecté au LAN et au serveur DHCP. L'alimentation peut être fournie par l'un des éléments suivants :
- Adaptateur PoE Gigabit (inclus)
- Ubiquiti Networks TOUGHSwitch™ PoE
- Ubiquiti Networks EdgeSwitch™ ou EdgeRouter™ PoE
Voyants LED

Alimentation Le voyant LED d'alimentation s'allume en bleu lorsque l'appareil est connecté à une source d'alimentation.
Ethernet Le voyant LED Ethernet s'allume en bleu fixe lorsqu'une connexion Ethernet active est établie et clignote lorsqu'il y a une activité.
Signal Les valeurs par défaut sont indiquées ci-dessous :
La LED s'allume en bleu lorsque la puissance du signal sans fil est égale ou supérieure à -94 dBm.
La LED s'allume en bleu lorsque la puissance du signal sans fil est égale ou supérieure à -80 dBm.
La LED s'allume en bleu lorsque la puissance du signal sans fil est égale ou supérieure à -73 dBm.
La LED s'allume en bleu lorsque la puissance du signal sans fil est égale ou supérieure à -65 dBm.
Installation du matériel
Le NanoBeam peut être monté sur un poteau ou sur un mur. Suivez les étapes de l'installation appropriée :
Montage sur poteau
- Insérez le support à rotule dans la bague de verrouillage, les filetages de la bague de verrouillage faisant face à la rotule.
![Ubiquiti - NanoBeam ac - Montage sur poteau - Étape 1 Montage sur poteau - Étape 1]()
- Ouvrez la sangle métallique et faites-la passer par la base du support à rotule.
![Ubiquiti - NanoBeam ac - Montage sur poteau - Étape 2 Montage sur poteau - Étape 2]()
- Enroulez la sangle métallique autour du poteau. Utilisez une clé à douille de 7 mm pour serrer la vis dans le sens des aiguilles d'une montre et fixer solidement la pince au poteau.
![Ubiquiti - NanoBeam ac - Montage sur poteau - Étape 3 Montage sur poteau - Étape 3]()
- Fixez le NanoBeam au support à rotule et tournez la bague de verrouillage pour le fixer. Gardez la bague de verrouillage suffisamment lâche pour permettre au NanoBeam de pivoter pour le réglage de l'alignement.
![Ubiquiti - NanoBeam ac - Montage sur poteau - Étape 4 Montage sur poteau - Étape 4]()
Montage mural
Le NanoBeam doit être monté directement sur un montant en bois ou sur une autre surface structurellement stable pour éviter d'endommager le trou de montage lors du réglage de l'alignement.
Accessoire optionnel
Pour améliorer la stabilité, vous pouvez utiliser le kit de montage mural NanoBeam, modèle NBE-WMK (vendu séparément).

Remarque : Vis centrale incluse. Deux vis optionnelles (non incluses) offrent une stabilité supplémentaire.
Instructions d'installation
- Marquez l'emplacement désiré du point de montage.
- Si nécessaire, percez un trou pilote pour la fixation (non incluse).
- Insérez le support à rotule dans la bague de verrouillage, les filetages de la bague de verrouillage faisant face à la rotule.
![Ubiquiti - NanoBeam ac - Montage mural - Étape 1 Montage mural - Étape 1]()
- Si vous utilisez le kit de montage mural NanoBeam optionnel, passez à l'étape b.
- Pour fixer le support à rotule au mur, insérez une fixation (non incluse) à travers le centre de la rotule et dans le mur. Serrez fermement la fixation. Passez à l'étape 5.
![Ubiquiti - NanoBeam ac - Montage mural - Étape 2 Montage mural - Étape 2]()
- Pour fixer le support à rotule au mur, insérez la vis du kit de montage mural à travers le centre de la rotule, à travers la plaque du kit de montage mural, et dans le mur. Serrez fermement la vis.
![Ubiquiti - NanoBeam ac - Montage mural - Étape 3 Montage mural - Étape 3]()
- Pour fixer le support à rotule au mur, insérez une fixation (non incluse) à travers le centre de la rotule et dans le mur. Serrez fermement la fixation. Passez à l'étape 5.
- Fixez le NanoBeam au support à rotule et tournez la bague de verrouillage pour le fixer. Gardez la bague de verrouillage suffisamment lâche pour permettre au NanoBeam de pivoter pour le réglage de l'alignement.
![Ubiquiti - NanoBeam ac - Montage mural - Étape 4 Montage mural - Étape 4]()
Alignement
- Dirigez l'avant du NanoBeam vers l'autre extrémité de la liaison sans fil, tout en utilisant le niveau à bulle pour assurer un alignement horizontal.
- Serrez à la main la bague de verrouillage pour bloquer l'alignement.
![Ubiquiti - NanoBeam ac - Alignement Alignement]()
Remarque : N'utilisez pas d'outil pour serrer la bague de verrouillage. Serrez la bague de verrouillage uniquement à la main.
Connexion à l'adaptateur PoE
- Retirez le couvercle du port en appuyant sur son centre et en le faisant glisser.
![Ubiquiti - NanoBeam ac - Connexion à l'adaptateur PoE - Étape 1 Connexion à l'adaptateur PoE - Étape 1]()
- Connectez un câble Ethernet au port Ethernet.
![Ubiquiti - NanoBeam ac - Connexion à l'adaptateur PoE - Étape 2 Connexion à l'adaptateur PoE - Étape 2]()
- Remettez en place le couvercle du port.
Connexion de l'alimentation par Ethernet

- Connectez le câble Ethernet du port Ethernet du NanoBeam au port POE de l'adaptateur.
- Connectez un câble Ethernet de votre LAN au port LAN de l'adaptateur.
- Connectez le câble d'alimentation au port d'alimentation de l'adaptateur. Connectez l'autre extrémité du câble d'alimentation à une prise de courant.
Montage de l'adaptateur PoE (facultatif)

- Retirez le support de montage PoE de l'adaptateur, placez le support à l'emplacement souhaité et marquez les deux trous.
- Pré-percez les trous si nécessaire et fixez le support à l'aide de deux fixations (non incluses).
- Alignez les fentes de l'adaptateur avec les ergots du support de montage PoE, puis faites glisser l'adaptateur vers le bas.
Accès à airOS
Vérifiez la connectivité dans l'interface de configuration airOS®.
- Assurez-vous que votre système hôte est connecté via Ethernet au NanoBeam.
- Configurez la carte Ethernet de votre système hôte avec une adresse IP statique sur le sous-réseau 192.168.1.x.
- Lancez votre navigateur web et tapez https://192.168.1.20 dans le champ d'adresse. Appuyez sur enter (Entrée) (PC) ou return (Retour) (Mac).
![]()
- L'écran de connexion s'affichera. Entrez ubnt dans les champs Nom d'utilisateur et Mot de passe. Sélectionnez votre Pays et votre Langue. Vous devez accepter les Conditions d'utilisation pour utiliser le produit. Cliquez sur Login (Connexion).
![]()
Remarque : Pour le paramètre Pays, les versions de produit américaines sont limitées à un choix parmi le Canada, Porto Rico ou les États-Unis afin de garantir la conformité aux réglementations FCC/IC.
L'interface de configuration airOS s'affichera, vous permettant de personnaliser vos paramètres selon vos besoins. Pour plus de détails sur l'interface de configuration airOS, consultez le Guide de l'utilisateur disponible sur documentation.ubnt.com/airmax
Responsabilité de conformité de l'installateur
Les appareils doivent être installés par des professionnels et il est de la responsabilité de l'installateur professionnel de s'assurer que l'appareil est utilisé conformément aux exigences réglementaires locales du pays.
Le champ Puissance de sortie est fourni à l'installateur professionnel pour l'aider à respecter les exigences réglementaires.
Spécifications
| NBE-5AC-19 | |
| Dimensions (support inclus) | 189 x 189 x 125 mm (7.44 x 7.44 x 4.92") |
| Poids (support inclus) | 530 g (1.17 lb) |
| Fréquence de fonctionnement | Monde entier : 5150 - 5875 MHz États-Unis : 5725 - 5850 MHz |
| Gain | 19 dBi |
| Interface réseau | (1) Port Ethernet 10/100/1000 |
| Boîtier | Plastique stabilisé aux UV pour extérieur |
| Consommation électrique max. | 8W |
| Alimentation | Adaptateur PoE Gigabit 24V, 0.5A (inclus) |
| Méthode d'alimentation | PoE Passif (Paires 4, 5+ ; 7, 8 Retour) |
| Charge au vent | 45.4 N @ 200 km/h (10.2 lbf @ 125 mph) |
| Résistance au vent | 200 km/h (125 mph) |
| Certifications | CE, FCC, IC |
| Montage | Montage sur poteau (kit inclus) Montage mural (non inclus) |
| Protection ESD/EMP | ± 24kV Contact/Air |
| Température de fonctionnement | -40 à 80°C (-40 à 176°F) |
| Humidité de fonctionnement | 5 à 95% sans condensation |
| Test au brouillard salin | IEC 68-2-11 (ASTM B117) Équivalent : MIL-STD-810 G Method 509.5 |
| Test de vibration | IEC 68-2-6 |
| Test de choc thermique | IEC 68-2-14 |
| Test UV | IEC 68-2-5 at 40°C (104°F) Équivalent : ETS 300 019-1-4 |
| Test de pluie battante | ETS 300 019-1-4 Équivalent : MIL-STD-810 G Method 506.5 |
Consignes de sécurité
- Lisez, suivez et conservez ces instructions.
- Tenez compte de tous les avertissements.
- Utilisez uniquement les fixations/accessoires spécifiés par le fabricant.
N'utilisez pas ce produit dans un endroit susceptible d'être submergé par l'eau.
Évitez d'utiliser ce produit pendant un orage électrique. Il peut y avoir un risque éloigné de choc électrique dû à la foudre.
Consignes de sécurité électrique
- Le respect des exigences de tension, de fréquence et de courant indiquées sur l'étiquette du fabricant est obligatoire. Le raccordement à une source d'alimentation différente de celles spécifiées peut entraîner un fonctionnement incorrect, endommager l'équipement ou présenter un risque d'incendie si les limitations ne sont pas respectées.
- Cet équipement ne contient aucune pièce réparable par l'utilisateur. L'entretien doit être effectué uniquement par un technicien de service qualifié.
- Cet équipement est fourni avec un cordon d'alimentation détachable qui comporte un fil de terre de sécurité intégré destiné à être connecté à une prise de sécurité mise à la terre.
- Ne remplacez pas le cordon d'alimentation par un type non approuvé fourni. N'utilisez jamais un adaptateur pour vous connecter à une prise à 2 fils, car cela annulerait la continuité du fil de terre.
- L'équipement exige l'utilisation du fil de terre dans le cadre de la certification de sécurité ; toute modification ou mauvaise utilisation peut créer un risque de choc électrique pouvant entraîner des blessures graves ou la mort.
- Contactez un électricien qualifié ou le fabricant si vous avez des questions concernant l'installation avant de connecter l'équipement.
- La mise à la terre de protection est assurée par l'adaptateur secteur homologué. L'installation du bâtiment doit fournir une protection de secours appropriée contre les courts-circuits.
- Une liaison équipotentielle de protection doit être installée conformément aux règles et réglementations nationales de câblage locales.
