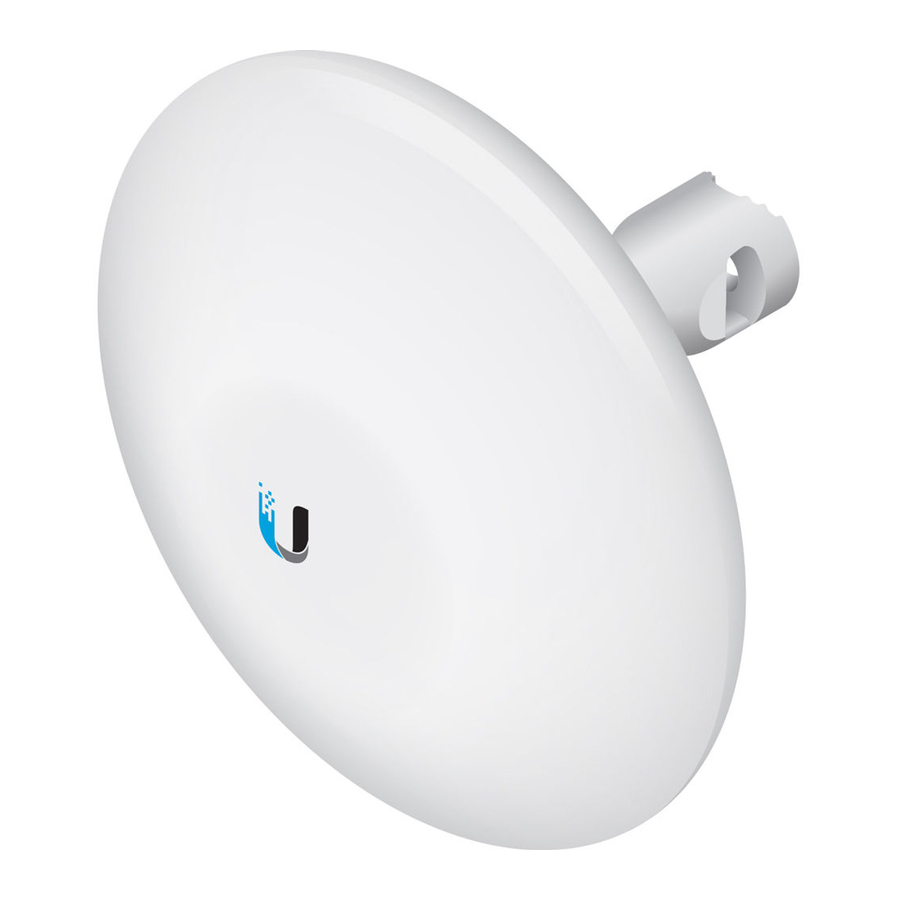

Guía de inicio rápido de UBIQUITI NanoBeam ac NBE-5AC-19

Introducción

Esta guía de inicio rápido está diseñada para guiarte a través de la instalación y también incluye los términos de la garantía.

Contenido del paquete

CONDICIONES DE USO: Los dispositivos de radio Ubiquiti deben ser instalados por profesionales. Se debe utilizar cable Ethernet blindado y conexión a tierra como condiciones de la garantía del producto. TOUGHCable™ diseñado para instalaciones en exteriores. Es responsabilidad del cliente cumplir con las regulaciones locales del país, incluyendo la operación dentro de los canales de frecuencia legales, la potencia de salida y los requisitos de Selección Dinámica de Frecuencia (DFS).

Requisitos de instalación

El NanoBeam se puede montar en un poste o en una pared. Una correa de metal (incluida) se utiliza para el montaje en poste. Para el montaje en pared, se requiere un sujetador adecuado, como un tornillo o perno (no incluido).

• Montaje en poste: llave de tubo o destornillador de 7 mm
• Montaje en pared: sujetador de pared (no incluido)
• Se debe utilizar cableado blindado de categoría 5 (o superior) para todas las conexiones Ethernet cableadas y debe conectarse a tierra a través de la toma de tierra de CA del PoE.
  Recomendamos que proteja sus redes de los entornos más brutales y los devastadores ataques ESD con cable Ethernet blindado de grado industrial, TOUGHCable de Ubiquiti Networks.
  Para obtener más detalles, visite www.ubnt.com/toughcable

Descripción general del hardware

Botón de reinicio (Reset Button) Para restablecer la configuración predeterminada de fábrica, mantenga pulsado el botón Reset (reinicio) durante más de 10 segundos mientras el NanoBeam ya está encendido. Alternativamente, el NanoBeam se puede restablecer de forma remota a través de un botón Reset (reinicio) situado en la parte inferior del Adaptador Gigabit PoE.

Puerto Ethernet Este puerto Gigabit Ethernet se utiliza para conectar la alimentación y debe conectarse a la LAN y al servidor DHCP. La alimentación puede ser proporcionada por cualquiera de los siguientes:

• Adaptador Gigabit PoE (incluido)
• Ubiquiti Networks TOUGHSwitch™ PoE
• Ubiquiti Networks EdgeSwitch™ o EdgeRouter™ PoE

LEDs

Alimentación (Power) El LED de alimentación (Power) se iluminará en azul cuando el dispositivo esté conectado a una fuente de alimentación.

Ethernet El LED de Ethernet se iluminará en azul fijo cuando se realice una conexión Ethernet activa y parpadeará cuando haya actividad.

Señal (Signal) Los valores predeterminados se muestran a continuación:

El LED se iluminará en azul cuando la intensidad de la señal inalámbrica sea igual o superior a -94 dBm.

El LED se iluminará en azul cuando la intensidad de la señal inalámbrica sea igual o superior a -80 dBm.

El LED se iluminará en azul cuando la intensidad de la señal inalámbrica sea igual o superior a -73 dBm.

El LED se iluminará en azul cuando la intensidad de la señal inalámbrica sea igual o superior a -65 dBm.

Instalación del hardware

El NanoBeam se puede montar en un poste o en una pared. Realice los pasos para la instalación apropiada:

Montaje en poste

1. Inserte la rótula de montaje en el anillo de bloqueo con las roscas del anillo de bloqueo mirando hacia la rótula.

2. Abra la correa de metal y pásela por la base de la rótula de montaje.

3. Envuelva la correa de metal alrededor del poste. Utilice una llave de tubo de 7 mm para girar el tornillo en el sentido de las agujas del reloj y fije de forma segura la abrazadera al poste.

4. Conecte el NanoBeam a la rótula de montaje y gire el anillo de bloqueo para asegurarlo. Mantenga el anillo de bloqueo lo suficientemente flojo como para permitir que el NanoBeam pivote para apuntar.


Montaje en pared

El NanoBeam debe montarse directamente en un montante de madera u otra superficie estructuralmente estable para evitar daños en el orificio de montaje al ajustar la puntería.

Accesorio opcional

Para mejorar la estabilidad, puede utilizar el kit de montaje en pared NanoBeam, modelo NBE-WMK (se vende por separado).

Nota: Tornillo central incluido. Dos tornillos opcionales (no incluidos) proporcionan estabilidad adicional.

Instrucciones de instalación

1. Marque la ubicación deseada del punto de montaje.
2. Si es necesario, taladre un orificio piloto para el sujetador (no incluido).
3. Inserte la rótula de montaje en el anillo de bloqueo con las roscas del anillo de bloqueo mirando hacia la rótula.

4. Si está utilizando el kit de montaje en pared NanoBeam opcional, entonces salte al paso b.
   1. Para fijar la rótula de montaje a la pared, inserte un sujetador (no incluido) a través del centro de la rótula y en la pared. Apriete firmemente el sujetador. Continúe con el paso 5.

   2. Para fijar la rótula de montaje a la pared, inserte el tornillo del kit de montaje en pared a través del centro de la rótula, a través de la placa del kit de montaje en pared y en la pared. Apriete firmemente el tornillo.

5. Conecte el NanoBeam a la rótula de montaje y gire el anillo de bloqueo para asegurarlo. Mantenga el anillo de bloqueo lo suficientemente flojo como para permitir que el NanoBeam pivote para apuntar.


Puntería

1. Apunte la parte frontal del NanoBeam hacia el otro extremo de el enlace inalámbrico, mientras utiliza el nivel de burbuja para asegurar la alineación horizontal.
2. Apriete con la mano el anillo de bloqueo para bloquear la puntería.

   Nota: No utilice una herramienta para apretar el anillo de bloqueo. Apriete el anillo de bloqueo solo con la mano.

Conexión al adaptador PoE

1. Retire la cubierta del puerto presionando el centro de la cubierta y deslizándola hacia afuera.

2. Conecte un cable Ethernet al puerto Ethernet.

3. Vuelva a colocar la cubierta del puerto.

Conexión de alimentación a través de Ethernet

1. Conecte el cable Ethernet desde el puerto Ethernet del NanoBeam al puerto POE del adaptador.
2. Conecte un cable Ethernet desde su LAN al puerto LAN del adaptador.
3. Conecte el cable de alimentación al puerto de alimentación del adaptador. Conecte el otro extremo del cable de alimentación a una toma de corriente.

Montaje del adaptador PoE (opcional)

1. Retire el soporte de montaje PoE del adaptador, coloque el soporte en la ubicación deseada y marque los dos orificios.
2. Pretaladre los orificios si es necesario y asegure el soporte con dos sujetadores (no incluidos).
3. Alinee las ranuras del adaptador con las pestañas del soporte de montaje PoE y luego deslice el adaptador hacia abajo.

Acceso a airOS

Verifique la conectividad en la interfaz de configuración de airOS^®.

1. Asegúrese de que su sistema host esté conectado a través de Ethernet al NanoBeam.
2. Configure el adaptador Ethernet en su sistema host con una dirección IP estática en la subred 192.168.1.x.
3. Inicie su navegador web y escriba https://192.168.1.20 en el campo de dirección. Presione enter (PC) o return (Mac).

4. Aparecerá la pantalla de inicio de sesión. Introduzca ubnt en los campos Username (Nombre de usuario) y Password (Contraseña). Seleccione su Country (País) y Language (Idioma). Debe aceptar los Terms of Use (Términos de uso) para utilizar el producto. Haga clic en Login (Iniciar sesión).

   Nota: Para la configuración de Country (País), las versiones de productos de EE. UU. están restringidas a una elección de Canadá, Puerto Rico o los EE. UU. para garantizar el cumplimiento de las regulaciones de la FCC/IC.

Aparecerá la interfaz de configuración de airOS, que le permitirá personalizar su configuración según sea necesario. Para obtener detalles adicionales sobre la interfaz de configuración de airOS, consulte la Guía del usuario disponible en documentation.ubnt.com/airmax

Responsabilidad de cumplimiento del instalador

Los dispositivos deben ser instalados profesionalmente y es responsabilidad del instalador profesional asegurarse de que el dispositivo se opere dentro de los requisitos reglamentarios locales del país.

El campo Output Power (Potencia de salida) se proporciona al instalador profesional para ayudarlo a cumplir con los requisitos reglamentarios.

Especificaciones

Avisos de seguridad

1. Lea, siga y conserve estas instrucciones.
2. Preste atención a todas las advertencias.
3. Utilice únicamente los accesorios/complementos especificados por el fabricante.

No utilice este producto en un lugar que pueda quedar sumergido en agua.

Evite utilizar este producto durante una tormenta eléctrica. Puede existir un riesgo remoto de descarga eléctrica por rayos.

Información de seguridad eléctrica

1. Es necesario cumplir con los requisitos de voltaje, frecuencia y corriente indicados en la etiqueta del fabricante. La conexión a una fuente de alimentación diferente a las especificadas puede provocar un funcionamiento incorrecto, daños al equipo o un riesgo de incendio si no se respetan las limitaciones.
2. No hay piezas reparables por el operador dentro de este equipo. El servicio debe ser proporcionado únicamente por un técnico de servicio cualificado.
3. Este equipo se suministra con un cable de alimentación desmontable que tiene un cable de tierra de seguridad integral destinado a la conexión a una toma de tierra de seguridad.
   1. No sustituya el cable de alimentación por uno que no sea del tipo aprobado suministrado. Nunca utilice un enchufe adaptador para conectarse a una toma de corriente de 2 cables, ya que esto anulará la continuidad del cable de tierra.
   2. El equipo requiere el uso del cable de tierra como parte de la certificación de seguridad, la modificación o el uso indebido pueden provocar un riesgo de descarga que puede provocar lesiones graves o la muerte.
   3. Póngase en contacto con un electricista cualificado o con el fabricante si tiene alguna pregunta sobre la instalación antes de conectar el equipo.
   4. La conexión a tierra de protección se proporciona mediante un adaptador de CA homologado. La instalación del edificio deberá proporcionar una protección de respaldo adecuada contra cortocircuitos.
   5. La conexión de protección debe instalarse de acuerdo con las normas y reglamentos nacionales locales sobre cableado.
