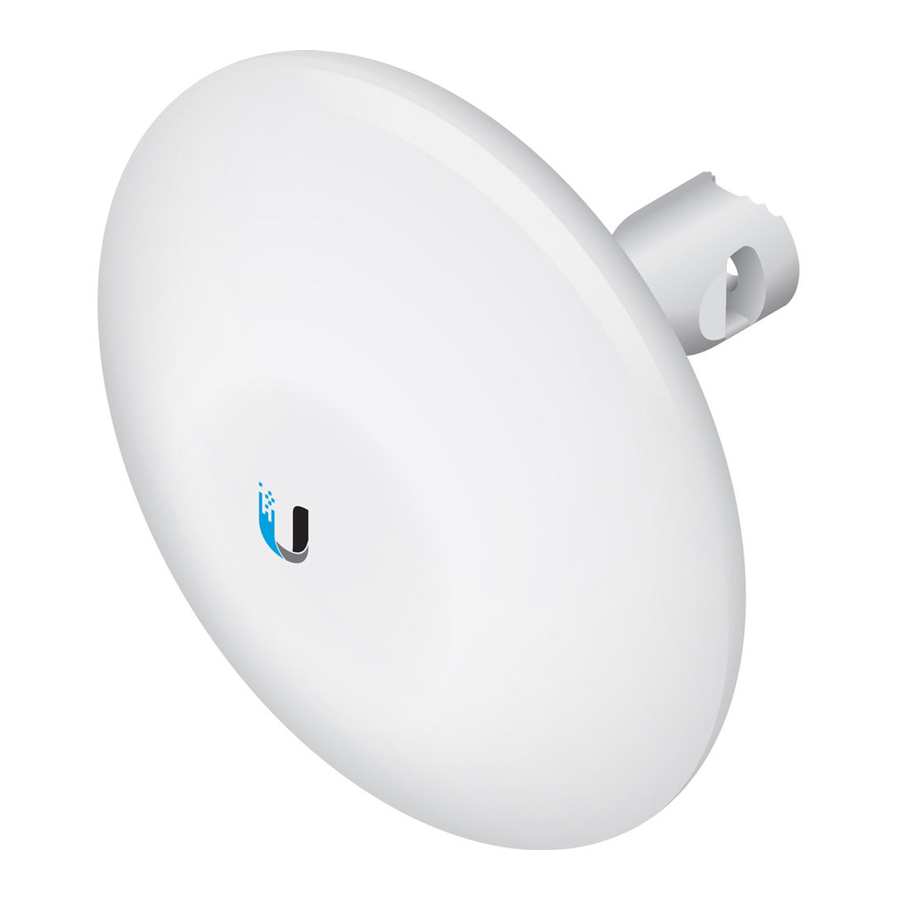

UBIQUITI NanoBeam ac NBE-5AC-19 Príručka rýchleho spustenia

Úvod

Táto príručka rýchleho spustenia je navrhnutá tak, aby vás previedla inštaláciou a obsahuje aj záručné podmienky.

Obsah balenia

PODMIENKY POUŽÍVANIA: Rádiové zariadenia Ubiquiti musia byť odborne nainštalované. Tienený ethernetový kábel a uzemnenie musia byť použité ako podmienky záruky na produkt. TOUGHCable™ navrhnutý pre vonkajšie inštalácie. Je zodpovednosťou zákazníka dodržiavať miestne predpisy krajiny, vrátane prevádzky v rámci legálnych frekvenčných kanálov, výstupného výkonu a požiadaviek Dynamic Frequency Selection (DFS).

Požiadavky na inštaláciu

NanoBeam je možné namontovať na stĺp alebo na stenu. Na montáž na stĺp sa používa Kovový pás (súčasť balenia). Na montáž na stenu je potrebný vhodný upevňovací prvok, ako je skrutka alebo skrutka (nie je súčasťou balenia).

• Montáž na stĺp: 7 mm nástrčný kľúč alebo skrutkovač
• Montáž na stenu: upevňovací prvok na stenu (nie je súčasťou balenia)
• Tienená kabeláž kategórie 5 (alebo vyššej) by sa mala používať pre všetky káblové ethernetové pripojenia a mala by byť uzemnená cez AC uzemnenie PoE.
  Odporúčame, aby ste chránili svoje siete pred najbrutálnejším prostredím a ničivými útokmi ESD pomocou priemyselného tieneného ethernetového kábla, TOUGHCable od Ubiquiti Networks.
  Pre viac informácií navštívte www.ubnt.com/toughcable

Prehľad hardvéru

Tlačidlo Reset Ak chcete obnoviť výrobné nastavenia, stlačte a podržte tlačidlo Reset (resetovať) dlhšie ako 10 sekúnd, keď je NanoBeam už zapnutý. Alternatívne je možné NanoBeam resetovať na diaľku pomocou tlačidla Reset (resetovať) umiestneného na spodnej strane Gigabit PoE adaptéra.

Ethernetový port Tento gigabitový ethernetový port sa používa na pripojenie napájania a mal by byť pripojený k sieti LAN a serveru DHCP. Napájanie môže byť zabezpečené ktorýmkoľvek z nasledujúcich spôsobov:

• Gigabit PoE adaptér (súčasť balenia)
• Ubiquiti Networks TOUGHSwitch™ PoE
• Ubiquiti Networks EdgeSwitch™ alebo EdgeRouter™ PoE

LED diódy

Napájanie LED dióda napájania sa rozsvieti na modro, keď je zariadenie pripojené k zdroju napájania.

Ethernet LED dióda Ethernet bude svietiť na modro, keď je vytvorené aktívne ethernetové pripojenie, a blikať, keď je aktivita.

Signál Predvolené hodnoty sú uvedené nižšie:

LED dióda sa rozsvieti na modro, keď je sila bezdrôtového signálu rovná alebo vyššia ako -94 dBm.

LED dióda sa rozsvieti na modro, keď je sila bezdrôtového signálu rovná alebo vyššia ako -80 dBm.

LED dióda sa rozsvieti na modro, keď je sila bezdrôtového signálu rovná alebo vyššia ako -73 dBm.

LED dióda sa rozsvieti na modro, keď je sila bezdrôtového signálu rovná alebo vyššia ako -65 dBm.

Inštalácia hardvéru

NanoBeam je možné namontovať na stĺp alebo na stenu. Vykonajte kroky pre príslušnú inštaláciu:

Montáž na stĺp

1. Vložte Guľový kĺbový držiak do Poistného krúžku so závitmi Poistného krúžku smerujúcimi ku guľovému kĺbu.

2. Otvorte Kovový pás a prevlečte ho cez základňu Guľového kĺbového držiaka.

3. Omotajte Kovový pás okolo stĺpa. Použite 7 mm nástrčný kľúč na otáčanie skrutky v smere hodinových ručičiek a bezpečne pripevnite svorku k stĺpu.

4. Pripevnite NanoBeam ku Guľovému kĺbovému držiaku a otočte Poistným krúžkom, aby ste ho zaistili. Nechajte Poistný krúžok dostatočne uvoľnený, aby sa NanoBeam mohol otáčať pre zacielenie.


Montáž na stenu

NanoBeam musí byť namontovaný priamo na drevený stĺpik alebo iný konštrukčne stabilný povrch, aby sa predišlo poškodeniu montážneho otvoru pri nastavovaní zacielenia.

Voliteľné príslušenstvo

Na zvýšenie stability môžete použiť súpravu na montáž na stenu NanoBeam, model NBE-WMK (predáva sa samostatne).

Poznámka: Stredová skrutka je súčasťou balenia. Dve voliteľné skrutky (nie sú súčasťou balenia) poskytujú dodatočnú stabilitu.

Inštalačné inštrukcie

1. Označte požadované umiestnenie montážneho bodu.
2. V prípade potreby vyvŕtajte pilotný otvor pre upevňovací prvok (nie je súčasťou balenia).
3. Vložte Guľový kĺbový držiak do Poistného krúžku so závitmi Poistného krúžku smerujúcimi ku guľovému kĺbu.

4. Ak používate voliteľnú súpravu na montáž na stenu NanoBeam, potom prejdite na krok b.
   1. Ak chcete pripevniť Guľový kĺbový držiak na stenu, vložte upevňovací prvok (nie je súčasťou balenia) cez stred guľového kĺbu a do steny. Bezpečne utiahnite upevňovací prvok. Prejdite na krok 5.

   2. Ak chcete pripevniť Guľový kĺbový držiak na stenu, vložte skrutku Súpravy na montáž na stenu cez stred guľového kĺbu, cez platňu Súpravy na montáž na stenu a do steny. Bezpečne utiahnite skrutku.

5. Pripevnite NanoBeam k držiaku Guľový kĺbový držiak a otočte Poistným krúžkom, aby ste ho zaistili. Nechajte Poistný krúžok dostatočne uvoľnený, aby sa NanoBeam mohol otáčať pre zacielenie.


Zacielenie

1. Zacielte prednú časť NanoBeam smerom na druhý koniec bezdrôtového spojenia a zároveň pomocou vodováhy zabezpečte vodorovné zarovnanie.
2. Ručne utiahnite Poistný krúžok, aby ste zaistili zacielenie.

   Poznámka: Nepoužívajte nástroj na utiahnutie Poistného krúžku. Poistný krúžok uťahujte iba ručne.

Pripojenie k adaptéru PoE

1. Odstráňte kryt portu stlačením stredu krytu a vysunutím krytu.

2. Pripojte ethernetový kábel k portu Ethernet.

3. Vráťte kryt portu.

Pripojenie napájania cez Ethernet

1. Pripojte ethernetový kábel z portu Ethernet zariadenia NanoBeam do portu POE adaptéra.
2. Pripojte ethernetový kábel z vašej LAN do portu LAN adaptéra.
3. Pripojte napájací kábel do napájacieho portu adaptéra. Pripojte druhý koniec napájacieho kábla do elektrickej zásuvky.

Montáž adaptéra PoE (voliteľné)

1. Odstráňte držiak pre montáž PoE z adaptéra, umiestnite držiak na požadované miesto a označte dva otvory.
2. Ak je to potrebné, predvŕtajte otvory a zaistite držiak pomocou dvoch upevňovacích prvkov (nie sú súčasťou balenia).
3. Zarovnajte sloty adaptéra s výstupkami držiaka pre montáž PoE a potom posuňte adaptér nadol.

Prístup k airOS

Overte pripojenie v konfiguračnom rozhraní airOS^®.

1. Uistite sa, že je váš hostiteľský systém pripojený cez Ethernet k zariadeniu NanoBeam.
2. Nakonfigurujte ethernetový adaptér na vašom hostiteľskom systéme so statickou IP adresou v podsieti 192.168.1.x.
3. Spustite webový prehliadač a zadajte https://192.168.1.20 do poľa adresy. Stlačte enter (PC) alebo return (Mac).

4. Zobrazí sa prihlasovacia obrazovka. Zadajte ubnt do polí Používateľské meno (Username) a Heslo (Password). Vyberte svoju Krajinu (Country) a Jazyk (Language). Ak chcete používať produkt, musíte súhlasiť s Podmienkami používania (Terms of Use). Kliknite na Prihlásiť sa (Login).

   Poznámka: Pre nastavenie Krajiny (Country) sú verzie produktu pre USA obmedzené na výber Kanady, Portorika alebo USA, aby sa zabezpečil súlad s predpismi FCC/IC.

Zobrazí sa konfiguračné rozhranie airOS, ktoré vám umožní prispôsobiť nastavenia podľa potreby. Ďalšie podrobnosti o konfiguračnom rozhraní airOS nájdete v používateľskej príručke, ktorá je k dispozícii na adrese documentation.ubnt.com/airmax

Zodpovednosť inštalatéra za dodržiavanie predpisov

Zariadenia musia byť odborne nainštalované a je zodpovednosťou odborného inštalatéra zabezpečiť, aby bolo zariadenie prevádzkované v súlade s miestnymi predpismi krajiny.

Pole Výstupný výkon (Output Power) je poskytované odbornému inštalatérovi na pomoc pri plnení regulačných požiadaviek.

Špecifikácie

Bezpečnostné upozornenia

1. Prečítajte si, dodržiavajte a uchovávajte tieto pokyny.
2. Dbajte na všetky varovania.
3. Používajte iba príslušenstvo/doplnky špecifikované výrobcom.

Nepoužívajte tento produkt na mieste, ktoré môže byť ponorené vodou.

Nepoužívajte tento produkt počas elektrickej búrky. Môže existovať vzdialené riziko úrazu elektrickým prúdom spôsobeného bleskom.

Informácie o elektrickej bezpečnosti

1. Je potrebné dodržiavať požiadavky na napätie, frekvenciu a prúd uvedené na štítku výrobcu. Pripojenie k inému zdroju napájania, ako je uvedené, môže viesť k nesprávnej funkcii, poškodeniu zariadenia alebo k požiaru, ak sa nedodržia obmedzenia.
2. Vnútri tohto zariadenia sa nenachádzajú žiadne diely, ktoré by mohol opravovať používateľ. Servis by mal vykonávať iba kvalifikovaný servisný technik.
3. Toto zariadenie je vybavené odpojiteľným napájacím káblom, ktorý má integrovaný bezpečnostný uzemňovací vodič určený na pripojenie k uzemnenej bezpečnostnej zásuvke.
   1. Nenahrádzajte napájací kábel káblom, ktorý nie je schválený. Nikdy nepoužívajte adaptér na pripojenie do 2-vodičovej zásuvky, pretože to naruší kontinuitu uzemňovacieho vodiča.
   2. Zariadenie vyžaduje použitie uzemňovacieho vodiča ako súčasť bezpečnostnej certifikácie, úprava alebo nesprávne použitie môže spôsobiť úraz elektrickým prúdom, ktorý môže viesť k vážnemu zraneniu alebo smrti.
   3. Ak máte otázky týkajúce sa inštalácie pred pripojením zariadenia, kontaktujte kvalifikovaného elektrikára alebo výrobcu.
   4. Ochranné uzemnenie zabezpečuje uvedený AC adaptér. Inštalácia budovy musí zabezpečiť primeranú ochranu proti skratu.
   5. Ochranné pospojovanie musí byť inštalované v súlade s miestnymi národnými predpismi a nariadeniami o elektroinštalácii.

Referencie

• Ubiquiti - Rethinking IT
• Ubiquiti - Downloads

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť UBIQUITI NanoBeam ac NBE-5AC-19 Príručka rýchleho spustenia
