Priročnik za Ubiquiti Rocket M Series M900/M2/M3/M365/M5/M6

Vsebina

1 Uvod
2 Vsebina paketa
3 Zahteve za namestitev
4 Pregled strojne opreme
5 LED diode
6 Namestitev strojne opreme
7 Montaža na drog
8 Priključitev napajanja preko Etherneta
9 Dostop do airOS
10 Odgovornost monterja za skladnost
11 Specifikacije
12 Varnostna opozorila
13 Informacije o električni varnosti
14 Omejena garancija
15 Reference
16 Prenesi navodilo
17 V drugih jezikih

Uvod

Ta priročnik za hiter začetek je zasnovan tako, da vas vodi skozi namestitev in vključuje tudi garancijske pogoje.

Vsebina paketa

Zahteve za namestitev

Za vse žične Ethernet povezave je treba uporabiti oklopljeno kablovje kategorije 5 (ali višje) in mora biti ozemljeno preko AC ozemljitve PoE.
Priporočamo, da zaščitite svoja omrežja pred škodljivimi zunanjimi okolji in uničujočimi ESD dogodki z industrijskim, oklopljenim Ethernet kablom od Ubiquiti Networks. Za več podrobnosti obiščite www.ubnt.com/toughcable

POGOJI UPORABE: Radijske naprave Ubiquiti morajo biti nameščene strokovno. Oklopljen Ethernet kabel in ozemljitev morata biti uporabljena kot pogoj za garancijo izdelka. TOUGHCable zasnovan za zunanje instalacije. Stranka je odgovorna za upoštevanje lokalnih državnih predpisov, vključno z delovanjem znotraj zakonskih frekvenčnih kanalov, izhodne moči in zahtev za dinamično izbiro frekvence (Dynamic Frequency Selection - DFS).

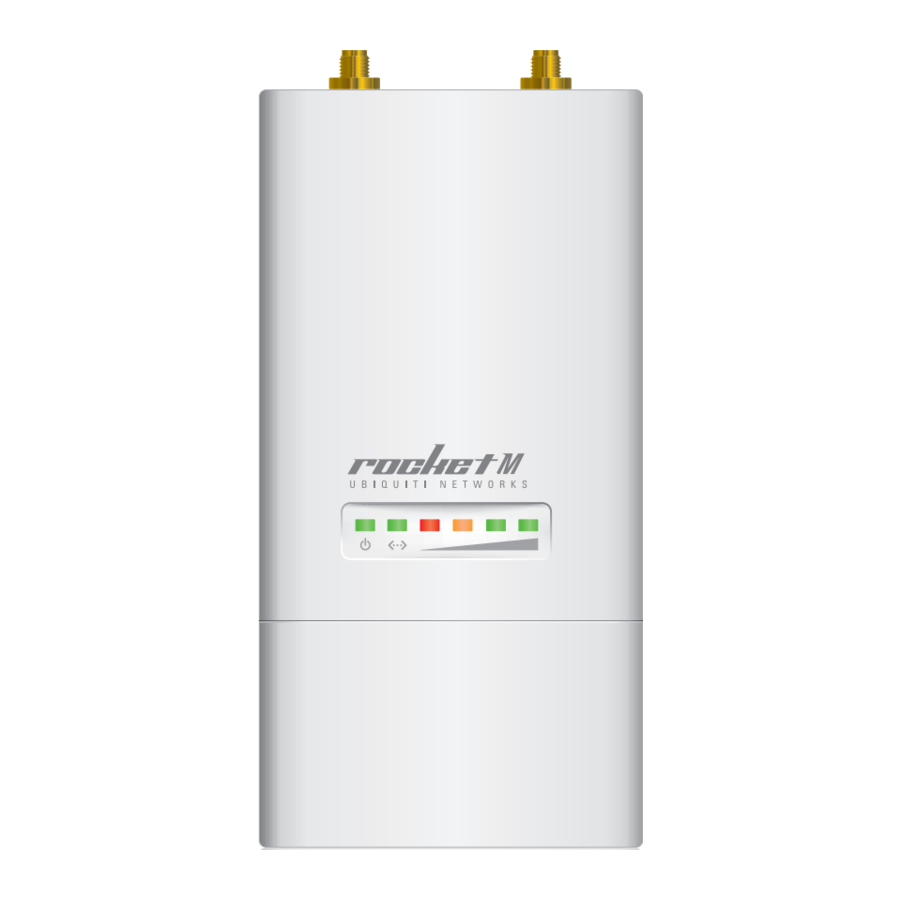

Pregled strojne opreme

Gumb za ponastavitev (Reset Button): Za ponastavitev na tovarniške nastavitve pritisnite in držite gumb za ponastavitev (Reset button) več kot 10 sekund, medtem ko je Rocket že vklopljen.

LED diode

	Napajanje (Power) LED dioda za napajanje (Power LED) bo svetila zeleno, ko je naprava priključena na vir napajanja.
	Ethernet LED dioda za Ethernet bo svetila neprekinjeno zeleno, ko je vzpostavljena aktivna Ethernet povezava, in bo utripala, ko bo prišlo do aktivnosti.
	Signal V airOS lahko spremenite mejne vrednosti jakosti brezžičnega signala za vsako LED diodo na zavihku Advanced (Napredno) pod Signal LED Thresholds (Pragi LED signala). Privzete vrednosti so prikazane spodaj:
		LED dioda bo svetila rdeče, ko bo jakost brezžičnega signala nad ‑94 dBm.
		LED dioda bo svetila oranžno, ko bo jakost brezžičnega signala nad ‑80 dBm.
		LED dioda bo svetila zeleno, ko bo jakost brezžičnega signala nad ‑73 dBm.
		LED dioda bo svetila zeleno, ko bo jakost brezžičnega signala nad ‑65 dBm.

Namestitev strojne opreme

Odstranite pokrov vrat tako, da dvignete sprostitveno zapah na dnu Rocket in potisnete pokrov vrat (Port Cover) stran.
Priključite Ethernet kabel v vrata LAN.
Namestite pokrov vrat (Port Cover).
Priključite RF kable na priključke z oznako Chain 0 in Chain 1 na Rocket.
Pritrdite Rocket na anteno. Poravnajte pritrdilne jezičke na Rocket z pritrdilnimi režami na anteni. Potisnite Rocket navzdol, dokler se ne zaskoči. (Za montažo na drog glejte razdelek Montaža na drog.)
Priključite RF kable iz Rocket na priključke na anteni.
Pritrdite zaščitni pokrov (Protective Shroud).

Poravnajte oznako hash na vrhu pokrova z zarezo na RocketDish. Zavrtite pokrov v smeri urinega kazalca, dokler se ne zaskoči na svoje mesto.

Potisnite zaščitni pokrov (Protective Shroud) navzdol čez Rocket, dokler se ne zaskoči na svoje mesto na sektorski anteni.

Montaža na drog

Za pritrditev Rocket na drog uporabite priložen kovinski trak (Metal Strap) in izvedite naslednje korake:

Odprite kovinski trak (Metal Strap) tako, da zavrtite vijak v nasprotni smeri urinega kazalca. Lahko ga popustite ročno ali uporabite izvijač z ravno glavo.
Poravnajte konec kovinskega traku (Metal Strap) in ga potisnite skozi zadnji del Rocket.
Oviti kovinski trak (Metal Strap) okoli droga. Za zategovanje traku zavrtite vijak v smeri urinega kazalca z izvijačem z ravno glavo.

Priključitev napajanja preko Etherneta

Priključite drugi konec Ethernet kabla iz Rocket na Ethernet vrata z oznako POE na PoE adapterju.
Priključite Ethernet kabel iz vašega LAN na Ethernet vrata z oznako LAN na PoE adapterju.
Priključite napajalni kabel (Power Cord) na napajalna vrata na PoE adapterju. Priključite drugi konec napajalnega kabla (Power Cord) v električno vtičnico.

Dostop do airOS

Preverite povezljivost v konfiguracijskem vmesniku airOS.

Prepričajte se, da je vaš gostiteljski sistem povezan preko Etherneta z RocketM.
Konfigurirajte Ethernet adapter na vašem gostiteljskem sistemu s statičnim IP naslovom v podomrežju 192.168.1.x.
Zaženite svoj spletni brskalnik. Vnesite https://192.168.1.20 v naslovno vrstico. Pritisnite enter (PC) ali return (Mac).
Pojavi se prijavni zaslon. Vnesite ubnt v polji Username (Uporabniško ime) in Password (Geslo). Izberite svojo državo (Country) in jezik (Language). Za uporabo izdelka se morate strinjati s pogoji uporabe (Terms of Use). Kliknite Login (Prijava).
Opomba: Koda države (Country Code) ZDA za zagotovitev skladnosti s predpisi FCC.

Pojavi se konfiguracijski vmesnik airOS, ki vam omogoča, da prilagodite svoje nastavitve po potrebi.
Za dodatne podrobnosti o konfiguracijskem vmesniku airOS glejte uporabniški priročnik, ki je na voljo na documentation.ubnt.com/airmax

Odgovornost monterja za skladnost

Naprave morajo biti nameščene strokovno in odgovornost strokovnega monterja je, da zagotovi, da naprava deluje v skladu z lokalnimi državnimi predpisi.

Ker je opremo Ubiquiti Networks mogoče združiti z različnimi antenami in kabli, so polja ojačanja antene (Antenna Gain), izgube kabla (Cable Loss) in izhodne moči (Output Power) na voljo strokovnemu monterju, da mu pomagajo pri izpolnjevanju regulativnih zahtev.

Specifikacije

RocketM
Dimenzije (Vključena montaža)	160 x 80 x 30 mm (6.30 x 3.15 x 1.18")
Teža (Vključena montaža)	500 g (1.1 lb)
Vrata (Port)	(1) 10/100 Ethernet Port
RF priključki (RF Connectors)	(2) RP‑SMA (Vodotesni)
Ohišje (Enclosure)	Zunanja UV stabilizirana plastika
Maks. poraba energije RocketM900/2/3/365 RocketM5/6	6.5W 8W
Napajalnik (Power Supply)	24V, 1A PoE Adapter (Priložen)
Način napajanja (Power Method)	Pasivni PoE (Pari 4, 5+; 7, 8 Povratek)
Certifikati (Certifications)	CE, FCC, IC
Delovna temperatura (Operating Temperature)	‑30 do 75°C (‑22 do 167°F)
Delovna vlažnost (Operating Humidity)	5 do 95% Nekondenzirajoča
Udarec in vibracije (Shock and Vibration)	ETSI300‑019‑1.4
RocketM900/M2/M3/M365/M6 Delovna frekvenca (MHz)
RocketM900	902 ‑ 928
RocketM2	2402 ‑ 2462
RocketM3	3370 ‑ 3730*
RocketM365	3650 ‑ 3675
RocketM6	5955 ‑ 6400

* RocketM3 ni podprt v ZDA

RocketM5 Delovna frekvenca (MHz)
Po vsem svetu (Worldwide)	5150 ‑ 5875
ZDA (USA)	U‑NII‑1	U‑NII‑2A	U‑NII‑2C	U‑NII‑3
ZDA (USA)	5150 ‑ 5250	5250 ‑ 5350	5470 ‑ 5725	5725 ‑ 5850
IC	5470 ‑ 5600, 5650 ‑ 5725, 5725 ‑ 5850

Varnostna opozorila

Preberite, upoštevajte in shranite ta navodila.
Upoštevajte vsa opozorila.
Uporabljajte samo priključke/dodatke, ki jih je določil proizvajalec.

Ne uporabljajte tega izdelka na mestu, ki ga lahko poplavi voda.

Izogibajte se uporabi tega izdelka med električno nevihto. Obstaja oddaljena nevarnost električnega udara zaradi strele.

Informacije o električni varnosti

Potrebna je skladnost z zahtevami glede napetosti, frekvence in toka, navedenimi na etiketi proizvajalca. Priključitev na drugačen vir napajanja, kot je navedeno, lahko povzroči nepravilno delovanje, poškodbo opreme ali požar, če se omejitve ne upoštevajo.
V notranjosti te opreme ni delov, ki bi jih lahko servisiral uporabnik. Servisiranje naj izvaja samo usposobljen serviser.
Ta oprema je opremljena z odstranljivim napajalnim kablom, ki ima integrirano varnostno ozemljitveno žico, namenjeno priključitvi na ozemljeno varnostno vtičnico.
1. Ne zamenjajte napajalnega kabla s kablom, ki ni odobren tip. Nikoli ne uporabljajte adapterja za priključitev na 2‑žilno vtičnico, saj boste s tem onemogočili kontinuiteto ozemljitvene žice.
2. Oprema zahteva uporabo ozemljitvene žice kot del varnostnega certifikata, modifikacija ali zloraba lahko povzroči nevarnost električnega udara, ki lahko povzroči resne poškodbe ali smrt.
3. Če imate vprašanja o namestitvi pred priključitvijo opreme, se obrnite na usposobljenega električarja ali proizvajalca.
4. Zaščitno ozemljitev zagotavlja naveden AC adapter. Zgradba namestitev mora zagotoviti ustrezno zaščito pred kratkim stikom.
5. Zaščitno povezovanje mora biti nameščeno v skladu z lokalnimi nacionalnimi pravili in predpisi o ožičenju.

Omejena garancija

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") jamči, da izdelki, ki so dobavljeni v skladu s tem dokumentom ("Izdelki"), ne bodo imeli napak v materialu in izdelavi za obdobje enega (1) leta od datuma pošiljanja s strani UBIQUITI NETWORKS pri normalni uporabi in delovanju. Edina in izključna obveznost in odgovornost UBIQUITI NETWORKS v skladu z zgornjo garancijo je, da UBIQUITI NETWORKS po lastni presoji popravi ali zamenja kateri koli izdelek, ki ne ustreza zgornji garanciji v zgornjem garancijskem obdobju. Stroški odstranitve in ponovne namestitve katerega koli izdelka niso vključeni v to garancijo. Garancijska doba katerega koli popravljenega ali zamenjanega izdelka se ne podaljša preko prvotnega roka.
www.ubnt.com/support/warranty.
