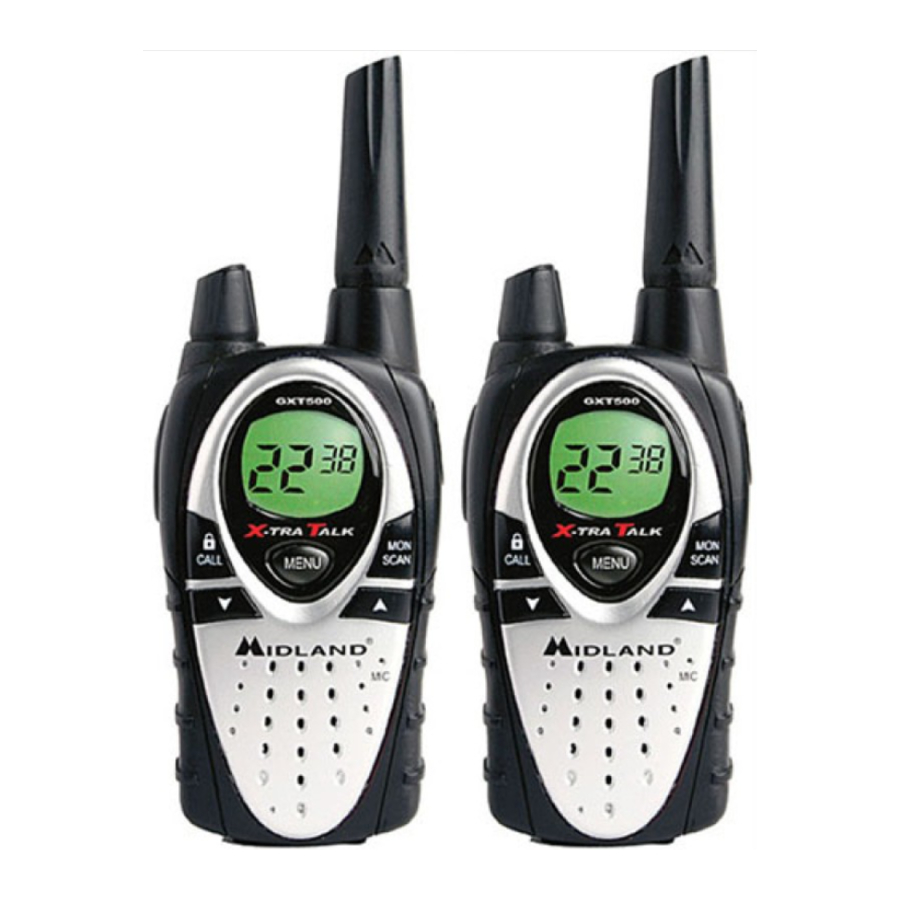

Midland X-Tra Talk GXT500/550 - GMRS/FRS -radiosarjan käyttöohje

Tervetuloa Midland elektroniikan maailmaan

Radiopuhelimesi edustaa viimeisintä huipputeknistä suunnittelua. Se on suunniteltu GMRS- (General Mobile Radio Service) käyttöön, ja tämä pienikokoinen paketti on suuri suorituskyvyltään. Se on laadukas elektroninen laite, joka on taitavasti rakennettu parhaista komponenteista. Piirit ovat kaikki puolijohdekomponentteja ja asennettu kestävälle painetulle piirilevylle. Radiopuhelimesi on suunniteltu luotettavaan ja ongelmattomaan toimintaan vuosien ajan.

Ominaisuudet

• 22 GMRS/FRS-kanavaa
• 38 yksityisyyskoodia
• eVOX
• Valittavissa oleva CALL-ääni
• Sään (WX) taajuusalueen vastaanotin
• VIBRATE ALERT
• SCAN-toiminto
• MONITOR-toiminto
• Roger Beep -ääni
• Hiljainen toiminta
• Näppäimistön lukitus
• Suuri teho / Pienitehoasetukset
• Kaiutin- / mikrofoniliitännät
• Akun heikon varauksen ilmaisin

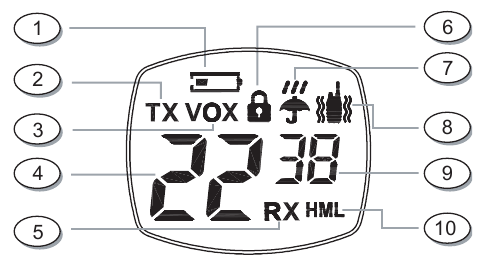

LCD-NÄYTTÖ

1. AKUN HEIKON VARAUKSEN KUVAKE – Ilmaisee akun varauksen olevan alhainen.
2. LÄHETYSKUVAKE (TX) – Ilmaisee, että radio lähettää signaalia.
3. eVOX – Ilmaisee, kun eVOX-tila on aktiivinen.
4. KANAVAN NUMERO – Muuttuu välillä 1~22 GMRS/FRS-taajuusalueella (1~10 WX-taajuusalueella).
5. VASTAANOTTOKUVAKE (RX) – Ilmaisee, että radio vastaanottaa lähetystä.
6. NÄPPÄINLUKON KUVAKE – Ilmaisee, että NÄPPÄIN LUKITUS -tila on päällä.
7. WX-TAAJUUSALUEEN KUVAKE – Ilmaisee, kun radio on säätilataajuusalueen tilassa.
8. VIBRATE-ALERT-KUVAKE – Ilmaisee, kun värinähälytysominaisuus on päällä.
9. YKSITYISYYKSKOODI – Ilmaisee käyttäjän valitseman yksityisyyskoodin (oF~38).
10. LÄHETYSTEHOTASON KUVAKE – Ilmaisee TX-tehoasetuksen (H/M/L).

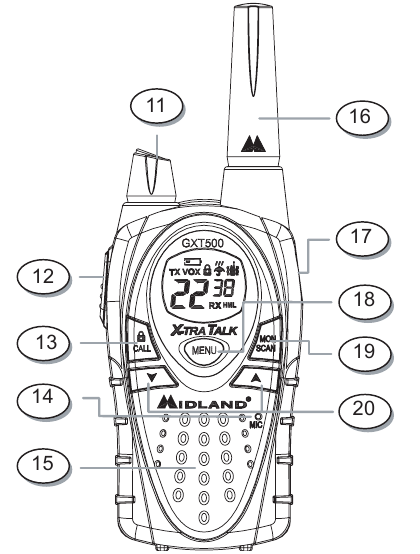

SÄÄTIMET

11. VIRTA-/ÄÄNENVOIMAKKUUSNUPPI – Käännä myötäpäivään virran kytkemiseksi päälle ja äänenvoimakkuuden lisäämiseksi. Käännä vastapäivään äänenvoimakkuuden vähentämiseksi ja virran katkaisemiseksi.
12. PTT-painike – Paina ja pidä painettuna puheviestinnän lähettämiseksi.
13. CALL/LOCK-painike – Paina lähettääksesi CALL-ääni signaalin. Paina pitkään kytkeäksesi NÄPPÄINLUKON päälle/pois.
14. MIC – Sisäänrakennettu mikrofoni.
15. KAIUTIN – Sisäänrakennettu kaiutin.
16. ANTENNI.

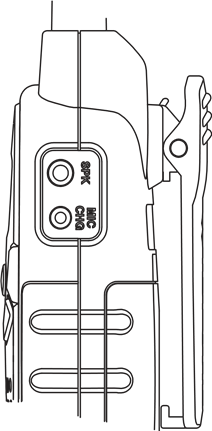

17. ULKOISEN KAIUTTIMEN/MIKROFONIN LIITÄNTÄ.
18. MENU-painike – Paina päästäksesi valikkotilaan. Paina pitkään siirtyäksesi WX-taajuusalueen vastaanotintilaan.
19. MONITOR/SCAN-painike – Paina päästäksesi SCAN-tilaan. Paina pitkään päästäksesi MONITOR-tilaan.
20. YLÖS ja ALAS -painike – Tee säätöjä MENU-tilassa.

AKUN ASENNUS

GXT500/550-sarjan radiosi toimii joko 4 AA-alkaliparistolla tai valinnaisella NiMH-akulla. Vyöklipsi on irrotettava (katso alla) paristojen asennuksen tai poistamisen helpottamiseksi.

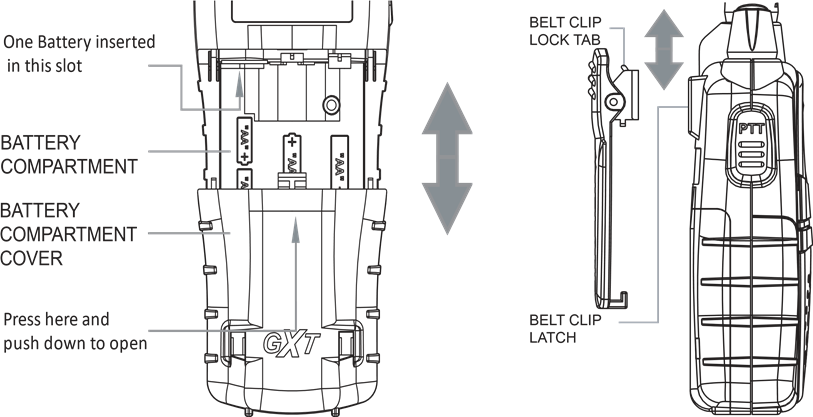

Paristojen asentaminen:

1. Kun radion takaosa on sinua kohti, irrota vyöklipsi (katso alla oleva kaavio) päästäksesi helposti käsiksi ja irrota sitten paristokansi painamalla yläosan keskiosaa ja liu'uttamalla sitä alas radiosta.
2. Aseta 4 AA-paristoa paikalleen noudattaen napaisuutta kuvan mukaisesti. Paristojen asentaminen väärin estää laitteen toiminnan tai voi vahingoittaa laitetta.
3. Palauta paristokansi liu'uttamalla sitä ylös radiossa. Aseta vyöklipsi takaisin varmistaen, että se lukittuu paikalleen.

VYÖKLIPSIN ASENTAMINEN

Asenna VYÖKLIPSI liu'uttamalla klipsi alas radiossa olevan aukon sisään, kunnes VYÖKLIPSIN SALPA napsahtaa. Irrota VYÖKLIPSI painamalla LUKITUSKIELEKE alas ja vetämällä vyöklipsiä varovasti ylös kohti radion yläosaa.

VALINNAISEN AKUN LATAAMINEN

GXT500/550-sarjasi on varustettu valinnaisen ladattavan NiMH-akun (ei sisälly) käyttöön, joka voidaan ladata työpöytälaturilla (ei sisälly). Ensimmäinen latausaika on 24 tuntia, jonka jälkeen latausaika on 12 tuntia. Akun käyttöiän maksimoimiseksi suosittelemme akun lataamista, kun akun heikon varauksen kuvake tulee näkyviin. Irrota radiot laturista, kun latausaika on kulunut.

Lataaminen työpöytälaturilla:

1. Aseta ladattavat akut radioihin.
2. Liitä AC-sovitin pistorasiaan.
3. Aseta AC-sovittimen pistoke (tai DC-savukkeensytyttimen sovitin, jos lataat ajoneuvossa) työpöytälaturin liitäntään.
4. Aseta yksiköt työpöytälaturin paikkaan ja huomaa, että PUNAINEN LED-merkkivalo syttyy, mikä osoittaa lataustoiminnon.

Varmistaaksesi, että akku on täyteen ladattu, on suositeltavaa ladata akkua vähintään 12 tuntia.

1. Käytä vain NiMH-akkujamme.
2. Älä yritä ladata alkaliparistoja tai muita paristoja tai akkuja kuin käyttöohjeessa mainittuja. Tämä voi aiheuttaa vuotoja ja vahingoittaa radiota.
3. Jos radiota säilytetään pitkään, katkaise virta radiosta ja poista paristot radiosta.

AKUN HEIKON VARAUKSEN ILMAISIN

GXT500/550-sarjassa on AKUN HEIKON VARAUKSEN KUVAKE , joka näkyy LCD-näytössä vain, jos akun jännite on alhainen. Tässä vaiheessa akku on ladattava vähintään 12 tuntia.

RADIOPUHELIMEN KÄYTTÖ

VIRTA PÄÄLLE/POIS JA ÄÄNENVOIMAKKUUS
Käännä POWER/VOLUME-säädintä myötäpäivään kytkeäksesi radiopuhelimen päälle ja lisätäksesi äänenvoimakkuutta. Käännä säädintä vastapäivään vähentääksesi äänenvoimakkuutta ja kytkeäksesi radiopuhelimen pois päältä. Virran kytkemisen aikana radiopuhelin piippaa 3 kertaa eri sävyillä, nestekidenäyttöön tulee "self-test" (itsetesti) -viesti 1 sekunnin ajaksi ja nestekidenäyttö näyttää viimeksi valitun kanavan.

PUHELUJEN LÄHETTÄMINEN JA VASTAANOTTAMINEN
Jotta voisit kommunikoida, kaikki ryhmäsi radiopuhelimet on asetettava samalle kanavalle ja yksityisyyskoodille.

1. Parhaan selkeyden saavuttamiseksi pidä radiopuhelinta 5–7 cm:n etäisyydellä suustasi.
2. Paina pohjaan PTT-painiketta ja puhu normaalilla äänenvoimakkuudella mikrofoniin. TX-kuvake näkyy jatkuvasti nestekidenäytössä lähetyksen aikana.
3. Vastaanottaaksesi puhelun, vapauta PTT-painike. RX-kuvake näkyy näytössä, kun radiopuhelimesi vastaanottaa lähetystä.

TIETOA KANTAMASTA
GXT-sarjan radiopuhelimesi on suunniteltu antamaan sinulle maksimaalinen kantama optimaalisissa olosuhteissa. Optimaaliset olosuhteet ovat:

• Veden yllä
• Avoimet maaseutualueet ilman esteitä
• Tasaiset alueet, joilla voit nähdä toisen henkilön. Varmistaaksesi maksimaalisen kantaman:
• Varmista, että käytät tuoreita tai täyteen ladattuja akkuja – alhaiset akut aiheuttavat alhaisen tehon
• Varmista, että olet GMRS-kanavalla – FCC rajoittaa FRS-kanavien tehon alhaiseksi
• Varmista, että radiopuhelimesi on asetettu käyttämään suurta tehoa.

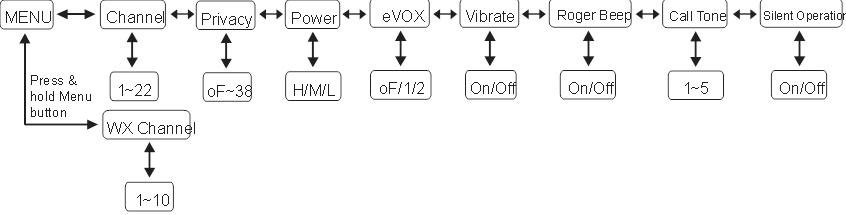

GXT500/550-SARJAN PIKAOHJE

MONITOR
Kun painat ja pidät MONITOR (monitori) -painiketta pohjassa 1 sekunnin ajan, kuulet kohinaa, jotta voit säätää radiopuhelimen äänenvoimakkuutta, kun et vastaanota signaalia. Tätä tulisi käyttää tarkistamaan toiminta nykyisellä kanavallasi ennen lähetystä.
Paina ja pidä MONITOR (monitori) -painiketta pohjassa 1 sekunnin ajan uudelleen poistuaksesi MONITOR (monitori) -tilasta.

SCAN
GXT500/550-sarjasi voi etsiä toimintaa kaikilta 22 kanavalta. Siirtyäksesi tilaan, paina nopeasti SCAN (haku) -painiketta. Toista sama toimenpide poistuaksesi. Radiopuhelimesi etsii nopeasti jokaisen 22 kanavasta ja pysähtyy aktiiviselle kanavalle 5 sekunniksi ennen kuin jatkaa hakua.
Kun painat PTT-painiketta lähettääksesi aktiivisella kanavalla, hakutoiminto pysähtyy ja pysyy aktiivisella kanavalla. Jatkaaksesi hakua, paina nopeasti SCAN (haku) -painiketta.

CALL TONE
GXT500/550-sarjasi voi lähettää soittoääntä tietyn ajan. Lähettääksesi soittoäänen, paina CALL (soitto) -painiketta. TX-kuvake tulee näkyviin lähetettäessä soittoääntä, ja kaiuttimesta kuuluu ääni vahvistukseksi.

KEYPAD LOCK
Välttääksesi radiopuhelimen asetusten vahingossa tapahtuvan muuttamisen, paina LOCK (lukitus) -painiketta 4 sekunnin ajan. KEY LOCK (näppäinlukko) -kuvake tulee näkyviin näyttöön. PTT ja CALL (soitto) ovat edelleen aktiivisia. Toista sama toimenpide avataksesi näppäimistön.

DISPLAY ILLUMINATION
Virran kytkemisen aikana näytön valaistus aktivoituu noin 7 sekunnin ajaksi. Näytön valaistus voidaan aktivoida myös, kun MENU (valikko) -painiketta painetaan.

KANAVAN VALINTA (GMRS/FRS-ALUE)

Paina MENU (valikko) -painiketta kerran ja sitten -painikkeita valitaksesi yhden 22 GMRS/FRS-kanavasta. Vahvistaaksesi valinnan, paina PTT-painiketta tai paina MENU (valikko) -painiketta uudelleen siirtyäksesi seuraavaan ominaisuusasetukseen.

YKSITYISYYSKOODIEN ASETTAMINEN
GXT500/550-sarjassasi on 38 Privacy (yksityisyys) -koodia käytettävissä. Valittu Privacy Code (yksityisyyskoodi) voi olla eri kullekin kanavalle. Valitaksesi Privacy Code (yksityisyyskoodin) nykyiselle kanavalle, paina MENU (valikko) -painiketta kahdesti ja sitten -painikkeita valitaksesi yhden 38 Privacy Code (yksityisyyskoodeista). Vahvistaaksesi valinnan, paina PTT-painiketta tai paina MENU (valikko) -painiketta uudelleen siirtyäksesi seuraavaan ominaisuusasetukseen.
Huomautus: oF" Privacy Code (yksityisyyskoodin) valitseminen poistaa käytöstä yksityisyysominaisuuden. Kommunikoidaksesi kahden GXT500/550-sarjan radiopuhelimen välillä, kaikki ryhmäsi radiopuhelimet on asetettava samalle kanavalle ja yksityisyyskoodivalinnoille.

LÄHETYSTEHON (TX) TASON VALINTA:
GXT500/550-sarjassasi on 3 tehotasoasetusta. Valitaksesi tehotason kanaville 1–7 ja 15–22, paina MENU (valikko) -painiketta kolme kertaa, "Pr" -kuvake alkaa vilkkua näytössä. Paina sitten -painikkeita valitaksesi TRANSMIT POWER LEVEL (lähetystehon taso) -kuvakkeen (H: korkea / M: keskitaso / L: matala). Vahvistaaksesi, paina PTT-painiketta tai paina MENU (valikko) -painiketta uudelleen siirtyäksesi seuraavaan ominaisuusasetukseen. Kun PTT-painiketta painetaan alhaisen akun varaustason aikana, lähetysteho vaihtaa automaattisesti korkealta (H) matalalle (L) tasolle.
Huomautus: Et voi säätää tehoasetusta FRS-kanavilla (8–14). Ne on asetettu alhaiselle teholle FCC:n määräysten mukaisesti.

eVOX (Hands-free Transmission) (Hands-free-lähetys)
GXT500/550-sarjassasi on 2 eVOX-tasoasetusta: (oF/1/2).
Asettaaksesi eVOX-tason, paina MENU (valikko) -painiketta neljä kertaa. Näyttö näyttää "VOX" vilkkuvana, kun CHANNEL NUMBER (kanavan numero) -näytön oikealla puolella näkyy "oF" -kuvake. Valitse "1" tai "2" painamalla -painikkeita ja paina PTT-painiketta tai paina MENU (valikko) -painiketta uudelleen siirtyäksesi seuraavaan ominaisuusasetukseen. eVOX on herkempi "2"-asetuksella kuin "1"-asetuksella. Kytkeäksesi eVOX-toiminnon pois päältä, paina MENU (valikko) -painiketta neljä kertaa. Näyttö näyttää "VOX" vilkkuvana, kun CHANNEL NUMBER (kanavan numero) -näytön oikealla puolella näkyy "1" tai "2" -kuvake. Valitse "oF" painamalla -painikkeita ja paina PTT-painiketta tai paina MENU (valikko) -painiketta uudelleen siirtyäksesi seuraavaan ominaisuusasetukseen.

VIBRATE ALERT (värinähälytys)
Kytkeäksesi VIBRATE ALERT (värinähälytys) -toiminnon päälle, paina MENU (valikko) -painiketta viisi kertaa, jotta näyttö näyttää VIBRATE-ALERT (värinähälytys) -kuvakkeen vilkkuvana, kun CHANNEL NUMBER (kanavan numeron) oikealla puolella näkyy "oF" -kuvake. Valitse "on" painamalla -painikkeita ja paina / PTT-painiketta tai paina MENU (valikko) -painiketta uudelleen siirtyäksesi seuraavaan ominaisuusasetukseen. VIBRATE ALERT (värinähälytys) -kuvake pysyy näytössä.
Kytkeäksesi VIBRATE ALERT (värinähälytys) -toiminnon pois päältä, paina MENU (valikko) -painiketta viisi kertaa, jotta näyttö näyttää VIBRATE ALERT (värinähälytys) -kuvakkeen vilkkuvana, kun CHANNEL NUMBER (kanavan numeron) oikealla puolella näkyy "on" -kuvake. Valitse "oF" painamalla -painikkeita ja paina / PTT-painiketta tai paina MENU (valikko) -painiketta siirtyäksesi seuraavaan ominaisuusasetukseen. VIBRATE ALERT (värinähälytys) -kuvake sammuu.

ROGER BEEP (lähetyksen lopetus) -ÄÄNI
Kun PTT-painike vapautetaan, radiopuhelin piippaa vahvistaakseen muille käyttäjille, että lähetyksesi on päättynyt.
Kytkeäksesi ROGER BEEP (lähetyksen lopetus) -äänen päälle, paina MENU (valikko) -painiketta, kunnes näyttö näyttää "rb" -kuvakkeen, kun "rb" -näytön oikealla puolella näkyy "oF" -kuvake. Valitse "on" painamalla -painikkeita ja paina / PTT-painiketta tai paina MENU (valikko) -painiketta siirtyäksesi seuraavaan ominaisuusasetukseen.
Kytkeäksesi ROGER BEEP (lähetyksen lopetus) -äänen pois päältä, paina MENU (valikko) -painiketta, kunnes näyttö näyttää "rb" -kuvakkeen, kun "rb" -näytön oikealla puolella näkyy "on" -kuvake. Valitse "oF" painamalla -painikkeita ja paina / PTT-painiketta tai paina MENU (valikko) -painiketta siirtyäksesi seuraavaan ominaisuusasetukseen.

CALL TONE (soittoäänen) VALINTA
GXT500/550-sarjassasi on 5 valittavaa CALL TONES (soittoääntä). Valitaksesi, paina MENU (valikko) -painiketta, kunnes "CA" -kuvake tulee näkyviin ja "CA" -kuvakkeen oikealla puolella näkyy nykyinen CALL TONE (soittoääni) -asetus. Paina sitten -painikkeita tehdaksesi CALL TONE (soittoääni) -valinnat – radiopuhelin lähettää vastaavan äänen kullekin valinnalle. Vahvistaaksesi, paina PTT-painiketta tai paina MENU (valikko) -painiketta siirtyäksesi seuraavaan ominaisuusasetukseen.

SILENT OPERATION (äänetön toiminta)
GXT500/550-sarjassasi on SILENT OPERATION (äänetön toiminta) -tila. Tässä tilassa kaikki "piippaukset" ja "äänet" on poistettu käytöstä.
Kytkeäksesi SILENT OPERATION (äänetön toiminta) -tilan päälle, paina MENU (valikko) -painiketta, kunnes näyttö näyttää "bP" -kuvakkeen, kun "bP" -näytön oikealla puolella näkyy "on" -kuvake. Valitse "of" painamalla -painikkeita ja paina PTT-painiketta tai MENU (valikko) -painiketta.
Kytkeäksesi SILENT OPERATION (äänetön toiminta) -tilan pois päältä, paina MENU (valikko) -painiketta, kunnes näyttö näyttää "bP" -kuvakkeen, kun "bP" -näytön oikealla puolella näkyy "oF" -kuvake. Valitse "on" painamalla -painikkeita ja paina PTT-painiketta tai MENU (valikko) -painiketta.

WEATHER (WX) BAND RECEIVER (sääaluevastaanotin)
GXT500/550-sarjassasi on WEATHER (WX) BAND RECEIVER (sääaluevastaanotin) -toiminto, jonka avulla käyttäjä voi vastaanottaa säävaroituksia/raportteja nimetyiltä NOAA-asemilta.
Kytkeäksesi WEATHER (WX) RECEIVER (säävastaanotin) -toiminnon päälle, paina ja pidä MENU (valikko) -painiketta painettuna 3 sekunnin ajan. Nykyinen WX CHANNEL (sääkanava) ja WX BAND (sääalue) -kuvake tulee näkyviin näyttöön. Paina MENU (valikko) -painiketta ja -painikkeita valitaksesi yhden 10 WX BAND (sääalue) -kanavasta. Vahvistaaksesi, paina PTT-painiketta tai MENU (valikko) -painiketta.
Kytkeäksesi WEATHER (WX) RECEIVER (säävastaanotin) -toiminnon pois päältä, paina ja pidä MENU (valikko) -painiketta painettuna 3 sekunnin ajan. Nykyinen GMRS/FRS-radiopuhelimen asetus tulee näkyviin ja WX BAND (sääalue) -kuvake sammuu.

EXTERNAL SPEAKER/MICROPHONE JACK (ulkoisen kaiuttimen/mikrofonin liitäntä):
GXT500/550-sarjasi voidaan käyttää valinnaisen ulkoisen kaiuttimen/mikrofonin tai kuulokemikrofonin kanssa, mikä vapauttaa kätesi muihin tehtäviin. Käyttääksesi valinnaista kaiutinta / mikrofonia tai kuulokemikrofonia:

• · Aseta pistoke(et) SPK/MIC (kaiutin/mikrofoni) -liitäntöihin.
• · Aseta nappikuuloke korvaasi ja säädä mikrofoni haluamaasi asentoon.

VIANMÄÄRITYSOPAS

KÄYTTÖ JA HOITO

1. Käytä pehmeää, kosteaa liinaa radion puhdistamiseen
2. Älä käytä alkoholia tai puhdistusaineita radion puhdistamiseen.
3. Älä upota radiota veteen.
4. Kuivaa radio kuivalla, nukkaamattomalla liinalla, jos se kastuu.
5. Sammuta radio ja irrota paristot pitkäaikaisen varastoinnin ajaksi.

Jos sinulla on ongelma, jonka uskot vaativan huoltoa, soita ensin ja keskustele huoltoteknikon kanssa. Monet ongelmat voidaan korjata puhelimitse ilman, että laitetta tarvitsee palauttaa huoltoon.

TEKNISET TIEDOT

Kanavat
22 GMRS/FRS -kanavaa +38 tietosuojakoodia
10 sää (WX) -kaistakanavaa
Toimintataajuus
UHF 462.5500 ~ 467.7125 MHz
Virtalähde
4 AA -alkaliparistoa tai 6,0 V:n ladattava Ni-MH-akkupaketti

GMRS/FRS -TAAJUUSKAAVIO (MHz)

* Kanavat 8–14 ovat matalatehoisia, FRS-lisenssivapaita kanavia

(GXT310/400/450 Series) SÄÄVASTAANOTTIMEN (WX) TAAJUUSKAAVIO (MHz)

* Kanavat 8, 9 ja 10 on määritetty Kanadan merenkulkutaajuuksiksi

TIETOSUOJAKOODIEN TAAJUUSKAAVIO (Hz)

Huomaa: Tietosuojakoodit voidaan ohjelmoida käytettäväksi millä tahansa kanavalla

LISÄVARUSTEET

Lisävarusteita voi ostaa osoitteesta www.midlandradio.com tai täyttämällä lomakkeen seuraavalla sivulla ja lähettämällä sen postitse osoitteeseemme.

AVP-1

• 2 korvan yli menevää mikrofoni-kuuloketta PTT:llä
• 19,959,95 $

AVP-4

• 1 kaksoistyöpöytälaturi
• 2 ladattavaa akkua
• 1 AC-sovitin
• 1 DC-savukkeensytytinpistokesovitin
• 39,95 $

LISÄVARUSTEIDEN TILAUSLOMAKE

Lähetä postiosoitus tai täytä Visa/MasterCard-tiedot ja lähetä postitse alla olevaan osoitteeseen. Älä lähetä käteistä tai shekkejä. Tee postiosoitus Midland Radio Corporationille.
Nimi:
Osoite:
Kaupunki: Postinumero Puh: sähköposti:
Luottokortin numero: Tyyppi: Voimassa:

Lähetä osoitteeseen:
Midland Radio Corporation Consumer. Dept.
1120 Clay St.
N. Kansas City MO 64116
Tai soita numeroon 816.241.8500.
Tilataksesi verkossa mene osoitteeseen
www.midlandradio.com

Välisumma Vero (vain MO, CO, IL, FL)
Posti- ja käsittelykulut (vain Yhdysvallat) 14,95 $
Yhteensä $

MIDLAND RADIO CORPORATION
1120 Clay St.
N. Kansas City MO 64116 Soita numeroon 816.241.8500
vieraile meillä osoitteessa http://www.midlandradio.com
Huomautus: Ominaisuuksia ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta. MIDLAND ei ole vastuussa tahattomista virheistä tai puutteista pakkauksessaan.
