Shelly PRO 1 - Manuel du relais intelligent montable sur rail DIN avec LAN et Wi-Fi

Lire avant utilisation

Ce document contient des informations techniques et de sécurité importantes concernant l'appareil, son utilisation en toute sécurité et son installation.

Avant de commencer l'installation, veuillez lire attentivement et intégralement ce guide et tout autre document accompagnant l'appareil. Le non-respect des procédures d'installation pourrait entraîner un dysfonctionnement, un danger pour votre santé et votre vie, une violation de la loi ou le refus de toute garantie légale et/ou commerciale (le cas échéant). Allterco Robotics EOOD n'est pas responsable de toute perte ou dommage en cas d'installation incorrecte ou de fonctionnement inapproprié de cet appareil dû au non-respect des instructions d'utilisation et de sécurité de ce guide.

Présentation du produit

Shelly^® est une gamme d'appareils innovants gérés par microprocesseur, qui permettent le contrôle à distance des circuits électriques via un téléphone portable, une tablette, un PC ou un système domotique. Les appareils Shelly^® peuvent fonctionner de manière autonome au sein d'un réseau Wi-Fi local ou ils peuvent également être utilisés via des services de domotique cloud. Shelly Cloud est un service accessible via l'application mobile Android ou iOS, ou via n'importe quel navigateur Internet à l'adresse https://home.shelly.cloud/. Les appareils Shelly^® peuvent être consultés, contrôlés et surveillés à distance depuis n'importe quel endroit où l'Utilisateur dispose d'une connexion Internet, tant que les appareils sont connectés à un routeur Wi-Fi et à Internet. Les appareils Shelly® disposent d'une interface Web intégrée accessible à l'adresse http://192.168.33.1 lorsqu'ils sont connectés directement au point d'accès de l'appareil, ou à l'adresse IP de l'appareil sur le réseau Wi-Fi local. L'interface Web intégrée peut être utilisée pour surveiller et contrôler l'appareil, ainsi que pour ajuster ses paramètres.

Les appareils Shelly^® peuvent communiquer directement avec d'autres appareils Wi-Fi via le protocole HTTP. Une API est fournie par Allterco Robotics EOOD. Pour plus d'informations, veuillez visiter : https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Les appareils Shelly^® sont livrés avec un micrologiciel installé en usine. Si des mises à jour du micrologiciel sont nécessaires pour maintenir les appareils en conformité, y compris les mises à jour de sécurité, Allterco Robotics EOOD fournira les mises à jour gratuitement via l'interface Web intégrée de l'appareil ou l'application mobile Shelly, où les informations sur la version actuelle du micrologiciel sont disponibles. Le choix d'installer ou non les mises à jour du micrologiciel de l'appareil relève de la seule responsabilité de l'utilisateur. Allterco Robotics EOOD ne sera pas responsable de tout manque de conformité de l'appareil causé par le défaut de l'utilisateur d'installer les mises à jour fournies en temps opportun.

Contrôlez votre maison avec votre voix

Les appareils Shelly^® sont compatibles avec les fonctionnalités prises en charge par Amazon Alexa et Google Home. Veuillez consulter notre guide étape par étape sur : https://shelly.cloud/support/compatibility/.

Série Shelly^® Pro

La série Shelly^® Pro est une gamme d'appareils adaptés aux maisons, bureaux, magasins de détail, usines et autres bâtiments. Les appareils Shelly® Pro sont montables sur rail DIN à l'intérieur du tableau électrique et conviennent parfaitement aux nouvelles constructions. Tous les appareils Shelly^® Pro peuvent être contrôlés et surveillés via des connexions Wi-Fi et LAN. La connexion Bluetooth peut être utilisée pour le processus d'inclusion.

Le Shelly^® Pro 1 (l'Appareil) est un relais intelligent montable sur rail DIN. Amélioré par la flexibilité du micrologiciel de deuxième génération et la connectivité LAN, il offre aux intégrateurs professionnels beaucoup plus d'options pour les solutions client finales.

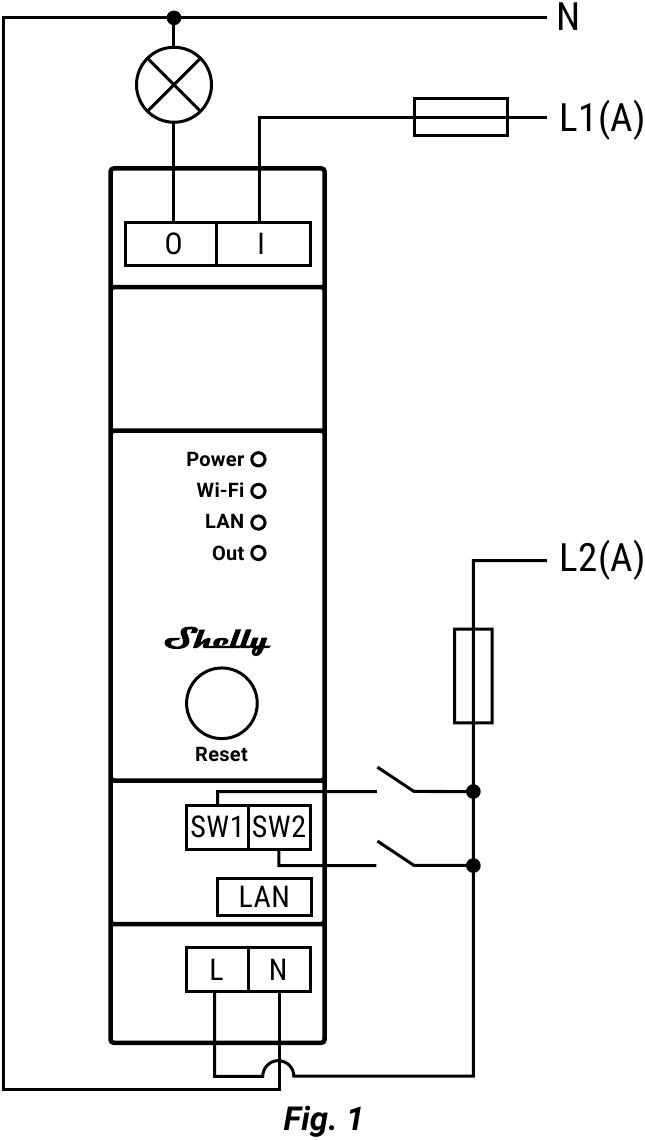

Schéma

Légende

Bornes de l'appareil :

• O : Borne de sortie de charge
• I : Borne d'entrée de charge
• SW1, SW2 : Bornes d'entrée de l'interrupteur contrôlant O*
• L : Borne de phase (110-240 VCA)
• N : Borne neutre
• LAN : Connecteur RJ 45 pour réseau local

Câbles :

• N : Câble neutre
• L : Câble de phase (110-240 VCA)
• L1(A) : Câble de phase du circuit de charge (110-240 VCA)
• L2(B) : Câble de phase d'alimentation de l'appareil (110-240 VCA)

* Peut être reconfiguré dans les paramètres de l'Appareil

Instructions d'installation

Danger d'électrocution. Le montage/l'installation de l'Appareil sur le réseau électrique doit être effectué avec prudence par un électricien qualifié.

Danger d'électrocution. Toute modification des connexions doit être effectuée après s'être assuré qu'aucune tension n'est présente aux bornes de l'Appareil.

Utilisez l'Appareil uniquement avec un réseau électrique et des appareils conformes à toutes les réglementations applicables. Un court-circuit dans le réseau électrique ou tout appareil connecté à l'Appareil peut endommager l'Appareil.

Ne connectez pas l'Appareil à des appareils dépassant la charge maximale indiquée !

Connectez l'Appareil uniquement de la manière indiquée dans ces instructions. Toute autre méthode pourrait causer des dommages et/ou des blessures.

N'installez pas l'appareil dans un endroit susceptible d'être mouillé.

Laissez au moins 10 mm d'espace autour de chaque appareil Pro si vous prévoyez des courants supérieurs à 5 A par canal.

RECOMMANDATION
Connectez l'Appareil en utilisant des câbles unipolaires solides avec une résistance thermique d'isolation accrue, pas moins que PVC T105°C.

Avant de commencer l'installation/le montage de l'Appareil, vérifiez que les disjoncteurs sont éteints et qu'aucune tension n'est présente sur leurs bornes. Cela peut être fait avec un testeur de phase ou un multimètre. Lorsque vous êtes sûr qu'il n'y a pas de tension, vous pouvez procéder au raccordement des câbles.

Connectez la borne N au câble neutre et la borne L au disjoncteur d'alimentation de l'Appareil comme indiqué sur la Fig. 1.

Connectez le circuit de charge à la borne O et au câble neutre.

Connectez la borne I au disjoncteur du circuit de charge.

Deux phases différentes peuvent être utilisées pour le circuit de charge et le circuit d'alimentation de l'Appareil.

Connectez un interrupteur/bouton à la borne S1 et au disjoncteur d'alimentation de l'Appareil. Si vous avez besoin d'un autre interrupteur/bouton, connectez-le à la borne S2 et au disjoncteur d'alimentation de l'Appareil.

RECOMMANDATION
Pour les appareils inductifs qui provoquent des pics de tension lors de l'activation/désactivation, tels que les moteurs électriques, les ventilateurs, les aspirateurs et autres similaires, un circuit RC snubber (0,1µF / 100 Ω / 1/2 W / 600 VCA) doit être connecté en parallèle à l'appareil. Le circuit RC snubber peut être acheté sur https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation.

Inclusion initiale

Si vous choisissez d'utiliser l'Appareil avec l'application mobile Shelly Cloud et le service Shelly Cloud, les instructions sur la façon de connecter l'Appareil au Cloud et de le contrôler via l'application Shelly se trouvent dans le "App Guide" (Guide de l'application).

L'application mobile Shelly et le service Shelly Cloud ne sont pas des conditions pour que l'Appareil fonctionne correctement. Cet Appareil peut être utilisé de manière autonome ou avec diverses autres plateformes et protocoles domotiques.

Ne laissez pas les enfants jouer avec les boutons/interrupteurs connectés à l'Appareil. Gardez les Appareils de télécommande Shelly (téléphones portables, tablettes, PC) hors de portée des enfants.

Indication LED

• Alimentation (rouge) : Le voyant rouge s'allumera si l'alimentation est connectée.
• Wi-Fi (variable) :
  • Le voyant bleu s'allumera en mode AP.
  • Le voyant rouge s'allumera en mode STA et non connecté à un réseau Wi-Fi.
  • Le voyant jaune s'allumera en mode STA et connecté à un réseau Wi-Fi. Non connecté à Shelly Cloud ou Shelly Cloud désactivé.
  • Le voyant vert s'allumera en mode STA et connecté à un réseau Wi-Fi et à Shelly Cloud.
  • Le voyant clignotera en Rouge/Bleu si une mise à jour OTA est en cours.
• LAN (vert) : Le voyant vert s'allumera si le LAN est connecté.
• Sortie (rouge) : Le voyant rouge s'allumera si le relais de sortie est fermé.

Bouton de réinitialisation

• Appuyez et maintenez pendant 5 secondes pour le mode AP.
• Appuyez et maintenez pendant 10 secondes pour une réinitialisation d'usine.

Spécifications

• Montage : Rail DIN
• Dimensions (HxLxP) : 68,5x18,5x89,5 mm
• Température de fonctionnement : -20°C - 40°C
• Altitude maximale : 2000 m
• Alimentation : 110 - 240 VCA, 50/60Hz
• Consommation électrique : < 3 W
• Tension de commutation maximale : 240 VCA
• Courant de commutation maximal : 16 A
• Puissance de sortie RF Wi-Fi maximale : 13,35 dBm
• Protocole radio : Wi-Fi 802.11 b/g/n
• Fréquence Wi-Fi : 2412 - 2472 MHz (Max. 2483 MHz)
• Portée opérationnelle (selon la construction locale) :
  • jusqu'à 50 m en extérieur,
  • jusqu'à 30 m en intérieur
• Bluetooth : v.4.2
• Modulation Bluetooth : GFSK, π/4-DQPSK, 8-DPSK
• Fréquence Bluetooth : TX/RX - 2402 - 2480MHz
• Puissance de sortie RF Bluetooth maximale : 4,25 dBm
• LAN/Ethernet (RJ45) : Oui
• Contacts sans potentiel : Oui
• Mesure de puissance : Non
• Protection contre les surpuissances : Non
• Protection contre les surintensités : Non
• Protection contre les surtensions : Non
• Protection contre la surchauffe : Oui
• Scripting (mjs) : Oui
• MQTT : OUI
• Webhooks (actions URL) : 20 avec 5 URL par hook
• Programmations : 20
• CPU : ESP32
• Flash : 8 MB

Déclaration de conformité

Par la présente, Allterco Robotics EOOD déclare que l'équipement radio de type Shelly Pro 1 est conforme à la Directive 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : https://shelly.cloud/knowledge-base/devices/shelly-pro-1/

Fabricant :Allterco Robotics EOOD

Adresse : Bulgarie, Sofia, 1407, 103 Cherni vrah Blvd.

Tél. : +359 2 988 7435

E-mail : support@shelly.cloud

Site Web officiel : https://www.shelly.cloud

Les modifications des données de contact sont publiées par le Fabricant sur le site Web officiel.

Tous les droits relatifs à la marque Shelly^® et autres droits de propriété intellectuelle associés à cet Appareil appartiennent à Allterco Robotics EOOD.
