Shelly PRO 1 - DIN-montierbares LAN- & Wi-Fi Smart Relais Handbuch

Inhalt

Vor der Verwendung lesen

Dieses Dokument enthält wichtige technische und Sicherheitsinformationen über das Gerät, seine sichere Verwendung und Installation.


Bevor Sie mit der Installation beginnen, lesen Sie diese Anleitung und alle anderen Begleitdokumente des Geräts sorgfältig und vollständig durch. Die Nichtbeachtung der Installationsverfahren kann zu Fehlfunktionen, Gefahr für Ihre Gesundheit und Ihr Leben, Gesetzesverstößen oder der Verweigerung jeglicher rechtlicher und/oder kommerzieller Garantie führen. Allterco Robotics EOOD ist nicht verantwortlich für Verluste oder Schäden, die im Falle einer falschen Installation oder unsachgemäßen Bedienung dieses Geräts aufgrund der Nichtbeachtung der Benutzer- und Sicherheitsanweisungen in diesem Handbuch entstehen.

Produkteinführung

Shelly® ist eine Reihe innovativer mikroprozessorgesteuerter Geräte, die die Fernsteuerung elektrischer Schaltkreise über Mobiltelefone, Tablets, PCs oder Hausautomationssysteme ermöglichen. Shelly® Geräte können eigenständig in einem lokalen Wi-Fi-Netzwerk arbeiten oder über Cloud-Hausautomationsdienste betrieben werden. Shelly Cloud ist ein Dienst, auf den über die mobile Android- oder iOS-Anwendung oder mit jedem Internetbrowser unter https://home.shelly.cloud/ zugegriffen werden kann. Shelly® Geräte können von jedem Ort aus ferngesteuert, kontrolliert und überwacht werden, an dem der Benutzer über eine Internetverbindung verfügt, solange die Geräte mit einem Wi-Fi-Router und dem Internet verbunden sind. Shelly® Geräte verfügen über eine integrierte Weboberfläche, die unter http://192.168.33.1 erreichbar ist, wenn sie direkt mit dem Geräte-Access-Point verbunden sind, oder unter der IP-Adresse des Geräts im lokalen Wi-Fi-Netzwerk. Die integrierte Weboberfläche kann zur Überwachung und Steuerung des Geräts sowie zur Anpassung seiner Einstellungen verwendet werden.

Shelly® Geräte können direkt über das HTTP-Protokoll mit anderen Wi-Fi-Geräten kommunizieren. Eine API wird von Allterco Robotics EOOD bereitgestellt. Für weitere Informationen besuchen Sie bitte: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly® Geräte werden mit werkseitig installierter Firmware geliefert. Wenn Firmware-Updates erforderlich sind, um die Geräte konform zu halten, einschließlich Sicherheitsupdates, wird Allterco Robotics EOOD die Updates kostenlos über die integrierte Weboberfläche des Geräts oder die Shelly Mobile Anwendung bereitstellen, wo Informationen zur aktuellen Firmware-Version verfügbar sind. Die Entscheidung, Firmware-Updates für das Gerät zu installieren oder nicht, liegt in der alleinigen Verantwortung des Benutzers. Allterco Robotics EOOD haftet nicht für mangelnde Konformität des Geräts, die durch das Versäumnis des Benutzers, die bereitgestellten Updates rechtzeitig zu installieren, verursacht wird.

Steuern Sie Ihr Zuhause mit Ihrer Stimme

Shelly® Geräte sind mit den von Amazon Alexa und Google Home unterstützten Funktionen kompatibel. Eine Schritt-für-Schritt-Anleitung finden Sie unter: https://shelly.cloud/support/compatibility/.

Shelly® Pro Serie

Die Shelly® Pro Serie ist eine Gerätereihe, die sich für Haushalte, Büros, Einzelhandelsgeschäfte, Produktionsstätten und andere Gebäude eignet. Shelly® Pro Geräte sind DIN-montierbar im Sicherungskasten und eignen sich hervorragend für Neubauten. Alle Shelly® Pro Geräte können über Wi-Fi- und LAN-Verbindungen gesteuert und überwacht werden. Eine Bluetooth-Verbindung kann für den Einbindungsprozess verwendet werden.

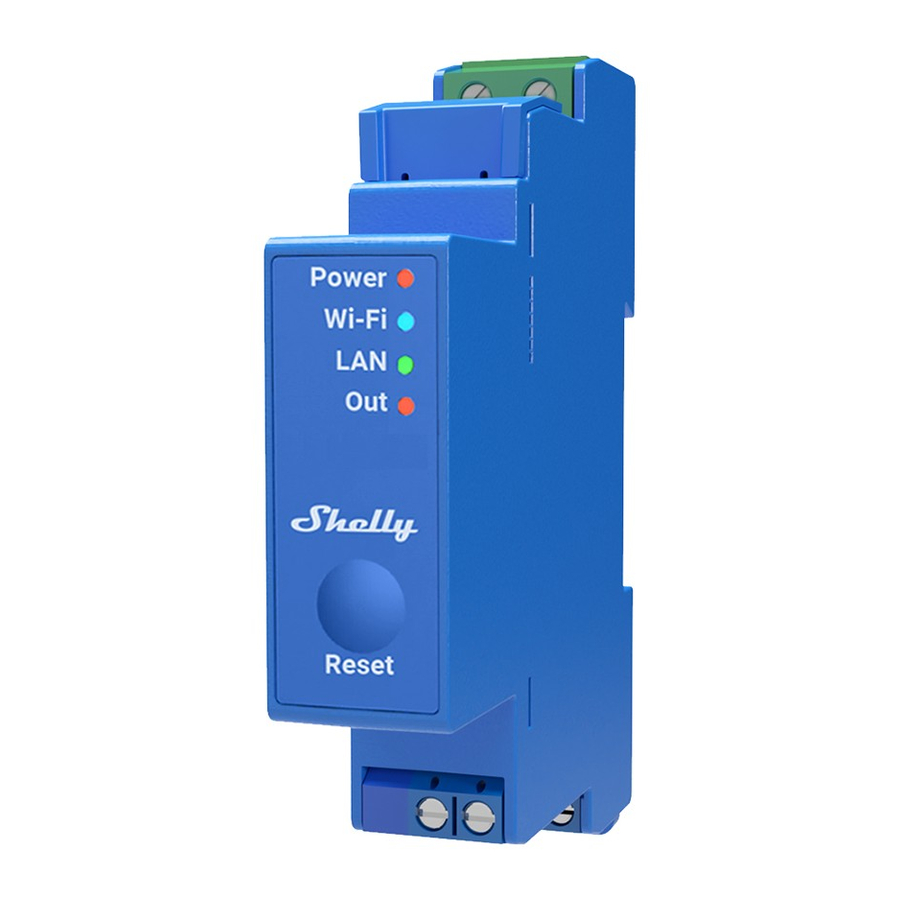

Shelly® Pro 1 (das Gerät) ist ein auf einer DIN-Schiene montierbares Smart Relais. Ausgestattet mit der Flexibilität der Firmware der zweiten Generation und LAN-Konnektivität bietet es professionellen Integratoren wesentlich mehr Optionen für Endkundenlösungen.

Schaltplan

Schaltplan

Legende

Geräteanschlüsse:

  • O: Lastausgangsanschluss
  • I: Lasteingangsanschluss
  • SW1, SW2: Schaltereingangsanschlüsse zur Steuerung von O*
  • L: Phasenanschluss (110-240 VAC)
  • N: Neutralleiteranschluss
  • LAN: RJ 45 Anschluss für lokales Netzwerk

Kabel:

  • N: Neutralleiterkabel
  • L: Phasenkabel (110-240 VAC)
  • L1(A): Phasenkabel des Lastkreises (110-240 VAC)
  • L2(B): Phasenkabel der Geräte-Stromversorgung (110-240 VAC)

* Kann in den Geräteeinstellungen neu konfiguriert werden

Installationsanweisungen


Stromschlaggefahr. Montage/Installation des Gerätes an das Stromnetz muss mit Vorsicht und von einem qualifizierten Elektriker durchgeführt werden.


Stromschlaggefahr. Jede Änderung an den Anschlüssen muss vorgenommen werden, nachdem sichergestellt wurde, dass an den Geräteanschlüssen keine Spannung anliegt.


Verwenden Sie das Gerät nur mit einem Stromnetz und Geräten, die allen geltenden Vorschriften entsprechen. Ein Kurzschluss im Stromnetz oder eines an das Gerät angeschlossenen Geräts kann das Gerät beschädigen.


Schließen Sie das Gerät nicht an Geräte an, die die angegebene maximale Last überschreiten!


Schließen Sie das Gerät nur auf die in dieser Anleitung gezeigte Weise an. Jede andere Methode kann zu Schäden und/oder Verletzungen führen.


Installieren Sie das Gerät nicht an einem Ort, an dem es nass werden kann.


Lassen Sie um jedes Pro-Gerät mindestens 10 mm Platz, wenn Sie Ströme von mehr als 5 A pro Kanal erwarten.

Warnung EMPFEHLUNG
Schließen Sie das Gerät mit massiven einadrigen Kabeln mit erhöhter Isolationswärmebeständigkeit von nicht weniger als PVC T105°C an.

Bevor Sie mit der Installation/Montage des Gerätes beginnen, überprüfen Sie die Verkabelung, stellen Sie sicher, dass die Sicherungen ausgeschaltet sind und keine Spannung an deren Anschlüssen anliegt. Dies kann mit einem Phasenprüfer oder Multimeter erfolgen. Wenn Sie sicher sind, dass keine Spannung anliegt, können Sie mit dem Anschließen der Kabel fortfahren.

Verbinden Sie den N-Anschluss mit dem Neutralleiterkabel und den L-Anschluss mit dem Schutzschalter der Geräte-Stromversorgung, wie in Abb. 1 gezeigt.

Verbinden Sie den Lastkreis mit dem O-Anschluss und dem Neutralleiterkabel.

Verbinden Sie den I-Anschluss mit dem Lastschutzschalter.

Für den Lastkreis und den Geräte-Stromversorgungskreis können zwei verschiedene Phasen verwendet werden.

Verbinden Sie einen Schalter/Taster mit dem S1-Anschluss und dem Schutzschalter der Geräte-Stromversorgung. Wenn Sie einen weiteren Schalter/Taster benötigen, verbinden Sie diesen mit dem S2-Anschluss und dem Schutzschalter der Geräte-Stromversorgung.

Warnung EMPFEHLUNG
Für induktive Geräte, die beim Ein-/Ausschalten Spannungsspitzen verursachen, wie Elektromotoren, Ventilatoren, Staubsauger und ähnliche, sollte ein RC-Snubber (0,1µF / 100 Ω / 1/2 W / 600 VAC) parallel zum Gerät angeschlossen werden. Der RC-Snubber kann unter https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation erworben werden.

Ersteinbindung

Wenn Sie das Gerät mit der Shelly Cloud Mobilanwendung und dem Shelly Cloud Dienst verwenden möchten, finden Sie Anweisungen zum Verbinden des Geräts mit der Cloud und zur Steuerung über die Shelly App in der "App-Anleitung".

Die Shelly Mobilanwendung und der Shelly Cloud Dienst sind keine Voraussetzung für das ordnungsgemäße Funktionieren des Geräts. Dieses Gerät kann eigenständig oder mit verschiedenen anderen Hausautomationsplattformen und -protokollen verwendet werden.


Erlauben Sie Kindern nicht, mit den an das Gerät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die Geräte zur Fernsteuerung von Shelly (Mobiltelefone, Tablets, PCs) von Kindern fern.

LED-Anzeige

  • Power (rot): Die rote Leuchtanzeige leuchtet, wenn die Stromversorgung angeschlossen ist.
  • Wi-Fi (variiert):
    • Die blaue Leuchtanzeige leuchtet, wenn sich das Gerät im AP-Modus befindet.
    • Die rote Leuchtanzeige leuchtet, wenn sich das Gerät im STA-Modus befindet und nicht mit einem Wi-Fi-Netzwerk verbunden ist.
    • Die gelbe Leuchtanzeige leuchtet, wenn sich das Gerät im STA-Modus befindet und mit einem Wi-Fi-Netzwerk verbunden ist. Nicht mit Shelly Cloud verbunden oder Shelly Cloud deaktiviert.
    • Die grüne Leuchtanzeige leuchtet, wenn sich das Gerät im STA-Modus befindet und mit einem Wi-Fi-Netzwerk und der Shelly Cloud verbunden ist.
    • Die Leuchtanzeige blinkt rot/blau, wenn ein OTA-Update läuft.
  • LAN (grün): Die grüne Leuchtanzeige leuchtet, wenn LAN verbunden ist.
  • Out (rot): Die rote Leuchtanzeige leuchtet, wenn das Ausgangsrelais geschlossen ist.

Reset-Taste

  • 5 Sekunden lang gedrückt halten für den AP-Modus.
  • 10 Sekunden lang gedrückt halten für den Werksreset.

Spezifikationen

  • Montage: DIN-Schiene
  • Abmessungen (HxBxL): 68.5x18.5x89.5 mm
  • Arbeitstemperatur: -20°C - 40°C
  • Max. Höhe: 2000 m
  • Stromversorgung: 110 - 240 VAC, 50/60Hz
  • Elektrischer Verbrauch: < 3 W
  • Max. Schaltspannung: 240 VAC
  • Max. Schaltstrom: 16 A
  • Max. HF-Ausgangsleistung Wi-Fi: 13.35 dBm
  • Funkprotokoll: Wi-Fi 802.11 b/g/n
  • Wi-Fi-Frequenz: 2412 - 2472 МHz (Max. 2483 MHz)
  • Reichweite (abhängig von der lokalen Bebauung):
    • bis zu 50 m im Freien,
    • bis zu 30 m in Innenräumen
  • Bluetooth: v.4.2
  • Bluetooth-Modulation: GFSK, π/4-DQPSK, 8-DPSK
  • Bluetooth-Frequenz: TX/RX - 2402 - 2480MHz
  • Max. HF-Ausgangsleistung Bluetooth: 4.25 dBm
  • LAN/Ethernet (RJ45): Ja
  • Potentialfreie Kontakte: Ja
  • Leistungsmessung: Nein
  • Überlastschutz: Nein
  • Überstromschutz: Nein
  • Überspannungsschutz: Nein
  • Übertemperaturschutz: Ja
  • Skripting (mjs): Ja
  • MQTT: JA
  • Webhooks (URL-Aktionen): 20 mit 5 URLs pro Hook
  • Zeitpläne: 20
  • CPU: ESP32
  • Flash: 8 MB

Konformitätserklärung

Hiermit erklärt Allterco Robotics EOOD, dass der Funkgerätetyp Shelly Pro 1 den Richtlinien 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://shelly.cloud/knowledge-base/devices/shelly-pro-1/

Hersteller:Allterco Robotics EOOD

Adresse: Bulgarien, Sofia, 1407, Cherni vrah Blvd. 103

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Offizielle Website: https://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf der offiziellen Website veröffentlicht.

Alle Rechte an der Marke Shelly® und andere geistige Rechte, die mit diesem Gerät verbunden sind, gehören Allterco Robotics EOOD.
