Shelly 2PM - 2-Kreis WLAN-Relaisschalter mit Leistungsmessung Handbuch

Inhalt

1 Lesen Sie vor Gebrauch
2 Produkteinführung
3 Steuern Sie Ihr Zuhause mit Ihrer Stimme
4 Schaltpläne
5 Legende
- 5.1 Geräteanschlüsse
- 5.2 Kabel
6 Installationsanweisungen
7 Referenzen
8 Anleitung herunterladen
9 In anderen Sprachen

Lesen Sie vor Gebrauch

Dieses Dokument enthält wichtige technische und sicherheitstechnische Informationen über das Gerät, dessen sichere Verwendung und Installation.

Bevor Sie mit der Installation beginnen, lesen Sie bitte diese Anleitung und alle anderen Begleitdokumente des Geräts sorgfältig und vollständig durch. Die Nichteinhaltung der Installationsverfahren kann zu Fehlfunktionen, Gefahr für Ihre Gesundheit und Ihr Leben, Gesetzesverstößen oder der Verweigerung von gesetzlicher und/oder kommerzieller Garantie (falls vorhanden) führen. Allterco Robotics EOOD ist nicht verantwortlich für Verluste oder Schäden im Falle einer falschen Installation oder unsachgemäßen Bedienung dieses Geräts aufgrund der Nichteinhaltung der Benutzer- und Sicherheitshinweise in dieser Anleitung.

Produkteinführung

Shelly® ist eine Linie innovativer, mikroprozessorgesteuerter Geräte, die die Fernsteuerung von Elektrogeräten über ein Mobiltelefon, Tablet, einen PC oder ein Hausautomationssystem ermöglichen. Shelly®-Geräte können eigenständig in einem lokalen WLAN-Netzwerk arbeiten oder über Cloud-Hausautomationsdienste betrieben werden. Shelly Cloud ist ein solcher Dienst, der über die Android- oder iOS-Mobilanwendung oder mit jedem Internetbrowser unter https://home.shelly.cloud/ zugänglich ist. Shelly®-Geräte können von jedem Ort aus ferngesteuert, kontrolliert und überwacht werden, an dem der Benutzer über eine Internetverbindung verfügt, solange die Geräte mit einem WLAN-Router und dem Internet verbunden sind. Shelly®-Geräte verfügen über eine eingebettete Weboberfläche, die unter http://192.168.33.1 im vom Gerät im Access Point Modus erstellten WLAN-Netzwerk oder unter der URL-Adresse des Geräts in dem WLAN-Netzwerk, mit dem es verbunden ist, zugänglich ist. Die eingebettete Weboberfläche kann verwendet werden, um das Gerät zu überwachen und zu steuern sowie dessen Einstellungen anzupassen.

Shelly®-Geräte können direkt mit anderen WLAN-Geräten über das HTTP-Protokoll kommunizieren. Eine API wird von Allterco Robotics EOOD bereitgestellt. Für weitere Informationen besuchen Sie bitte: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly®-Geräte werden mit werksseitig installierter Firmware ausgeliefert. Sollten Firmware-Updates erforderlich sein, um die Konformität der Geräte zu gewährleisten, einschließlich Sicherheitsupdates, wird Allterco Robotics EOOD die Updates kostenlos über die eingebettete Weboberfläche des Geräts oder die Shelly Mobile Application bereitstellen, wo Informationen zur aktuellen Firmware-Version verfügbar sind. Die Entscheidung, die Firmware-Updates des Geräts zu installieren oder nicht, liegt in der alleinigen Verantwortung des Benutzers. Allterco Robotics EOOD haftet nicht für eine Nichtkonformität des Geräts, die durch das Versäumnis des Benutzers verursacht wird, die bereitgestellten Updates rechtzeitig zu installieren.

Die Shelly® Plus Linie bietet PM-Produkte, die eine präzise Echtzeit-Leistungsmessung ermöglichen.

Steuern Sie Ihr Zuhause mit Ihrer Stimme

Shelly®-Geräte sind mit den von Amazon Alexa und Google Home unterstützten Funktionalitäten kompatibel. Bitte beachten Sie unsere Schritt-für-Schritt-Anleitung unter: https://shelly.cloud/support/compatibility/.

Schaltpläne

Abbildungen 1-9

Legende

Geräteanschlüsse:

O1: Ausgangsklemme Lastkreis 1
O2: Ausgangsklemme Lastkreis 2
S1: Eingangsklemme Schalter (steuert O1)
S2: Eingangsklemme Schalter (steuert O2)
L: Phase (110-240 VAC) Klemmen
N: Neutralleiterklemme

: 24 VDC positive Klemme

: 24 VDC negative Klemme

Kabel

N: Neutralleiterkabel
L: Phasenkabel (110-240 VAC)
+: 24 VDC positives Kabel
-: 24 VDC negatives Kabel

Installationsanweisungen

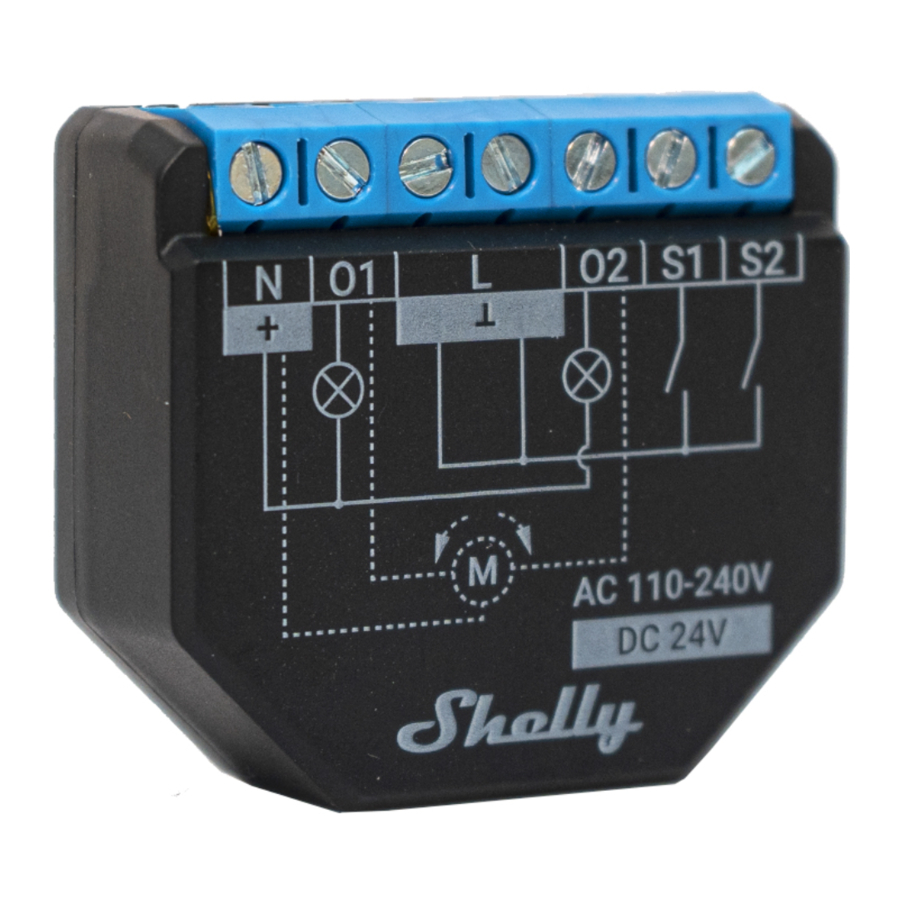

Shelly® Plus 2PM (das Gerät) kann 2 elektrische Stromkreise steuern, einschließlich eines bidirektionalen AC-Motors. Jeder Kreis kann bis zu 10 A (insgesamt 16 A für beide Kreise) belastet werden und sein Stromverbrauch kann individuell gemessen werden (nur Wechselstrom). Es kann nachträglich in eine Standard-Unterputzdose, hinter Steckdosen und Lichtschalter oder an andere Stellen mit begrenztem Platz eingebaut werden.

Gefahr eines Stromschlags. Die Montage/Installation des Geräts an das Stromnetz muss mit Vorsicht durch einen qualifizierten Elektriker durchgeführt werden.

Gefahr eines Stromschlags. Jede Änderung der Anschlüsse muss erst vorgenommen werden, nachdem sichergestellt wurde, dass an den Geräteanschlüssen keine Spannung anliegt.

Verwenden Sie das Gerät nur mit einem Stromnetz und Geräten, die allen geltenden Vorschriften entsprechen. Ein Kurzschluss im Stromnetz oder eines an das Gerät angeschlossenen Geräts kann das Gerät beschädigen.

Schließen Sie das Gerät nicht an Geräte an, die die angegebene maximale Last überschreiten!

Schließen Sie das Gerät nur gemäß dieser Anleitung an. Jede andere Methode könnte Schäden und/oder Verletzungen verursachen.

Installieren Sie das Gerät nicht an einem Ort, der nass werden kann.
Warnung EMPFEHLUNG
Schließen Sie das Gerät mit massiven einadrigen Kabeln mit erhöhter Isolationswärmebeständigkeit von nicht weniger als PVC T105°C an.
Bevor Sie mit der Installation/Montage des Geräts beginnen, überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Sicherungen ausgeschaltet sind und keine Spannung an den Klemmen anliegt. Dies kann mit einem Phasenprüfer oder Multimeter erfolgen. Wenn Sie sicher sind, dass keine Spannung anliegt, können Sie mit dem Anschließen der Kabel fortfahren.
Wenn Sie das Gerät als Relaisschalter zur Steuerung von 2 Lastkreisen verwenden möchten, schließen Sie das Gerät wie in Abb. 1 für AC-Schaltkreise und in Abb. 2 für DC-Schaltkreise gezeigt an.

Verwenden Sie dieselbe Stromversorgung für die beiden Lastkreise und das Gerät.
Für AC-Schaltkreise schließen Sie beide L-Klemmen an das Phasenkabel und die N-Klemme an das Neutralleiterkabel an. Schließen Sie den ersten Lastkreis an die O1-Klemme und das Neutralleiterkabel an. Schließen Sie den zweiten Lastkreis an die O2-Klemme und das Neutralleiterkabel an. Schließen Sie den ersten Schalter an die S1-Klemme und das Phasenkabel an. Schließen Sie den zweiten Schalter an die S2-Klemme und das Phasenkabel an.
Für DC-Schaltkreise schließen Sie beide L-Klemmen an das Minuskabel und die N-Klemme an das Pluskabel an. Schließen Sie den ersten Lastkreis an die O1-Klemme und das Pluskabel an. Schließen Sie den zweiten Lastkreis an die O2-Klemme und das Pluskabel an. Schließen Sie den ersten Schalter an die S1-Klemme und das Minuskabel an. Schließen Sie den zweiten Schalter an die S2-Klemme und das Minuskabel an.
Warnung EMPFEHLUNG: Für induktive Geräte, die beim Ein-/Ausschalten Spannungsspitzen verursachen, wie Elektromotoren, Ventilatoren, Staubsauger und ähnliche, sollte ein RC-Snubber (0,1µF / 100Ω / 1/2W / 600V AC) parallel zum Gerät angeschlossen werden.
Der RC-Snubber kann erworben werden unter https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Als Abdeckungssteuerung kann Shelly® Plus 2PM in 3 Modi arbeiten: getrennt, Einzel-Eingang oder Doppel-Eingang.
Im getrennten Modus kann das Gerät nur über seine WebUI und die App gesteuert werden. Auch wenn Tasten oder Schalter an das Gerät angeschlossen sind, dürfen sie die Motorrotation im getrennten Modus nicht steuern.
Wenn Sie das Gerät im getrennten Modus verwenden möchten, schließen Sie das Gerät wie in Abb. 3 gezeigt an: Schließen Sie beide L-Klemmen an das Phasenkabel und die N-Klemme an das Neutralleiterkabel an. Schließen Sie die gemeinsame Motorklemme/das gemeinsame Motorkabel an das Neutralleiterkabel an. Schließen Sie die Motordrehrichtungsklemmen/-kabel an die Klemmen O1 und O2 an.*
Wenn Sie das Gerät im Einzel-Eingangsmodus verwenden möchten, schließen Sie das Gerät wie in Abb. 4 für einen Tastereingang oder Abb. 5 für einen Schaltereingang gezeigt an. Schließen Sie beide L-Klemmen an das Phasenkabel und die N-Klemme an das Neutralleiterkabel an. Schließen Sie die gemeinsame Motorklemme/das gemeinsame Motorkabel an das Neutralleiterkabel an. Schließen Sie die Motordrehrichtungsklemmen/-kabel an die Klemmen O1 und O2 an*.
Schließen Sie den Taster oder den Schalter an die S1- oder die S2-Klemme und das Phasenkabel an.
Wenn der Eingang in den Geräteeinstellungen als Taster konfiguriert ist, wechselt jeder Tastendruck zwischen Öffnen, Stopp, Schließen, Stopp...
Wenn der Eingang als Schalter konfiguriert ist, wechselt jeder Schalterumschaltvorgang zwischen Öffnen, Stopp, Schließen, Stopp...
Im Einzel-Eingangsmodus bietet Shelly® Plus 2PM eine Sicherheitsschalterfunktion. Um diese zu nutzen, schließen Sie das Gerät wie in Abb. 6 für einen Tastereingang oder Abb. 7 für einen Schaltereingang gezeigt an. Schließen Sie beide L-Klemmen an das Phasenkabel und die N-Klemme an das Neutralleiterkabel an. Schließen Sie die gemeinsame Motorklemme/das gemeinsame Motorkabel an das Neutralleiterkabel an. Schließen Sie die Motordrehrichtungsklemmen/-kabel an die Klemmen O1 und O2 an*.
Schließen Sie den Steuer-Taster oder -Schalter an die S1-Klemme und das Phasenkabel an. Schließen Sie den Sicherheitsschalter an die S2-Klemme und das Phasenkabel an.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
