Shelly 2PM - 2-канальное Wi-Fi реле с измерением мощности. Руководство пользователя

Прочтите перед использованием

Этот документ содержит важную техническую информацию и информацию о безопасности устройства, его безопасном использовании и установке.

Перед началом установки внимательно и полностью прочитайте это руководство и любые другие документы, прилагаемые к устройству. Несоблюдение инструкций по установке может привести к неисправности, опасности для вашего здоровья и жизни, нарушению закона или отказу в юридической и/или коммерческой гарантии (если таковая имеется). Allterco Robotics EOOD не несет ответственности за любые убытки или ущерб в случае неправильной установки или ненадлежащей эксплуатации этого устройства из-за несоблюдения инструкций пользователя и правил техники безопасности, содержащихся в данном руководстве.

Введение в продукт

Shelly® — это линейка инновационных устройств, управляемых микропроцессорами, которые позволяют удаленно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Устройства Shelly® могут работать автономно в локальной сети Wi-Fi или управляться через облачные сервисы домашней автоматизации. Shelly Cloud — это один из таких сервисов, доступ к которому можно получить с помощью мобильного приложения для Android или iOS, или с помощью любого интернет-браузера по адресу https://home.shelly.cloud/. Устройства Shelly® могут быть доступны, управляться и контролироваться удаленно из любого места, где у Пользователя есть подключение к Интернету, при условии, что устройства подключены к Wi-Fi роутеру и Интернету. Устройства Shelly® имеют встроенный веб-интерфейс, доступный по адресу http://192.168.33.1 в сети Wi-Fi, созданной устройством в режиме точки доступа, или по URL-адресу устройства в сети Wi-Fi, к которой оно подключено. Встроенный веб-интерфейс можно использовать для мониторинга и управления устройством, а также для настройки его параметров.

Устройства Shelly® могут напрямую взаимодействовать с другими устройствами Wi-Fi по протоколу HTTP. API предоставляется компанией Allterco Robotics EOOD. Для получения дополнительной информации посетите: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Устройства Shelly® поставляются с предустановленной прошивкой. Если для поддержания соответствия устройств требованиям, включая обновления безопасности, необходимо обновление прошивки, Allterco Robotics EOOD будет предоставлять обновления бесплатно через встроенный в устройство веб-интерфейс или мобильное приложение Shelly, где доступна информация о текущей версии прошивки. Выбор установки или не установки обновлений прошивки Устройства является исключительной ответственностью Пользователя. Allterco Robotics EOOD не несет ответственности за любое несоответствие Устройства, вызванное неспособностью Пользователя своевременно установить предоставленные обновления.

Линейка Shelly® Plus предлагает продукты PM, способные точно измерять мощность в режиме реального времени.

Управляйте своим домом с помощью голоса

Устройства Shelly® совместимы с функциональностью, поддерживаемой Amazon Alexa и Google Home. Пожалуйста, ознакомьтесь с нашим пошаговым руководством по адресу: https://shelly.cloud/support/compatibility/.

Схемы

Рисунки 1-9

Легенда

Клеммы устройства:

• O1: Выходная клемма цепи нагрузки 1
• O2: Выходная клемма цепи нагрузки 2
• S1: Входная клемма переключателя (управляющего O1)
• S2: Входная клемма переключателя (управляющего O2)
• L: Клеммы под напряжением (110-240 В переменного тока)
• N: Нейтральная клемма

• : Положительная клемма 24 В постоянного тока

• : Отрицательная клемма 24 В постоянного тока

Кабели

• N: Нейтральный кабель
• L: Кабель под напряжением (110-240 В переменного тока)
• +: Положительный кабель 24 В постоянного тока
• -: Отрицательный кабель 24 В постоянного тока

Инструкции по установке

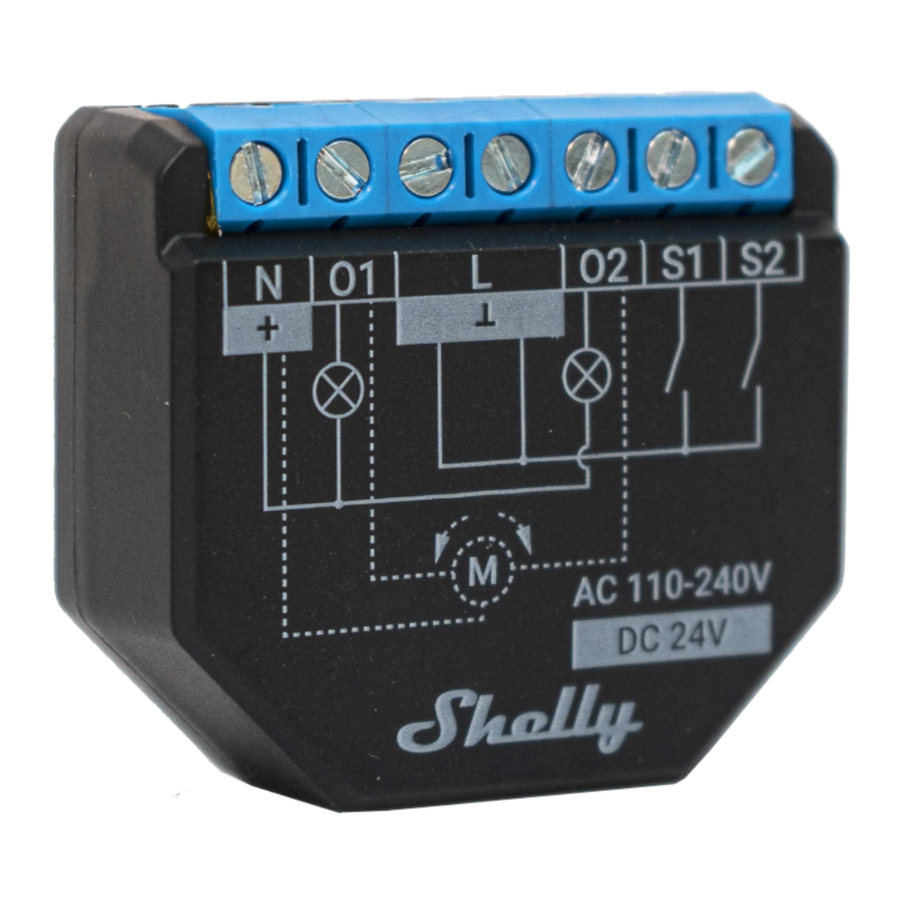

Shelly® Plus 2PM (Устройство) может управлять 2 электрическими цепями, включая двунаправленный двигатель переменного тока. Каждая цепь может быть нагружена до 10 А (16 А всего для обеих цепей), и ее энергопотребление можно измерять индивидуально (только для переменного тока). Его можно установить в стандартную настенную консоль, за розетками и выключателями или в других местах с ограниченным пространством.

Опасность поражения электрическим током. Монтаж/установка Устройства в электросеть должна выполняться с осторожностью квалифицированным электриком.

Опасность поражения электрическим током. Любое изменение в соединениях должно быть выполнено после того, как убедитесь в отсутствии напряжения на клеммах Устройства.

Используйте Устройство только с электросетью и приборами, которые соответствуют всем применимым нормам. Короткое замыкание в электросети или любом приборе, подключенном к Устройству, может повредить Устройство.

Не подключайте Устройство к приборам, превышающим заданную максимальную нагрузку!

Подключайте Устройство только так, как показано в этих инструкциях. Любой другой способ может привести к повреждению и/или травме.

Не устанавливайте устройство в месте, где оно может намокнуть.
РЕКОМЕНДАЦИЯ
Подключайте Устройство с помощью одножильных кабелей с повышенной термостойкостью изоляции не менее PVC T105°C.
Перед началом установки/монтажа Устройства убедитесь, что выключатели отключены и на их клеммах нет напряжения. Это можно сделать с помощью фазометра или мультиметра. Когда вы убедитесь, что напряжения нет, можно приступать к подключению кабелей.
Если вы хотите использовать Устройство в качестве релейного переключателя для управления 2 цепями нагрузки, подключите Устройство, как показано на рис. 1 для цепей переменного тока и на рис. 2 для цепей постоянного тока.

Используйте один и тот же источник питания для двух цепей нагрузки и Устройства.
Для цепей переменного тока подключите обе клеммы L к кабелю под напряжением, а клемму N к нейтральному кабелю. Подключите первую цепь нагрузки к клемме O1 и нейтральному кабелю. Подключите вторую цепь нагрузки к клемме O2 и нейтральному кабелю. Подключите первый переключатель к клемме S1 и кабелю под напряжением. Подключите второй переключатель к клемме S2 и кабелю под напряжением.
Для цепей постоянного тока подключите обе клеммы L к отрицательному кабелю, а клемму N к положительному кабелю. Подключите первую цепь нагрузки к клемме O1 и положительному кабелю. Подключите вторую цепь нагрузки к клемме O2 и положительному кабелю. Подключите первый переключатель к клемме S1 и отрицательному кабелю. Подключите второй переключатель к клемме S2 и отрицательному кабелю.
РЕКОМЕНДАЦИЯ: Для индуктивных приборов, которые вызывают скачки напряжения при включении/выключении, таких как электродвигатели, вентиляторы, пылесосы и аналогичные, параллельно прибору следует подключать RC-демпфер (0,1 мкФ / 100 Ом / 1/2 Вт / 600 В переменного тока).
RC-демпфер можно приобрести по адресу https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation В качестве контроллера крышки Shelly® Plus 2PM может работать в 3 режимах: отсоединенном, с одним входом или с двумя входами.
В отсоединенном режиме Устройством можно управлять только через его WebUI и приложение. Даже если к Устройству подключены кнопки или переключатели, им не будет разрешено управлять вращением двигателя в отсоединенном режиме.
Если вы хотите использовать Устройство в отсоединенном режиме, подключите устройство, как показано на рис. 3: Подключите обе клеммы L к кабелю под напряжением, а клемму N к нейтральному кабелю. Подключите общий терминал/кабель двигателя к нейтральному кабелю. Подключите терминалы/кабели направления двигателя к клеммам O1 и O2.*
Если вы хотите использовать Устройство в режиме с одним входом, подключите устройство, как показано на рис. 4 для кнопочного входа или на рис. 5 для переключателя. Подключите обе клеммы L к кабелю под напряжением, а клемму N к нейтральному кабелю. Подключите общий терминал/кабель двигателя к нейтральному кабелю. Подключите терминалы/кабели направления двигателя к клеммам O1 и O2.*
Подключите кнопку или переключатель к клемме S1 или S2 и кабелю под напряжением.
Если вход настроен как кнопка в настройках Устройства, каждое нажатие кнопки циклически переключает открытие, остановку, закрытие, остановку...
Если вход настроен как переключатель, каждое переключение переключателя циклически переключает открытие, остановку, закрытие, остановку...
В режиме с одним входом Shelly® Plus 2PM обеспечивает функциональность предохранительного выключателя. Чтобы использовать его, подключите устройство, как показано на рис. 6 для кнопочного входа или на рис. 7 для переключателя. Подключите обе клеммы L к кабелю под напряжением, а клемму N к нейтральному кабелю. Подключите общий терминал/кабель двигателя к нейтральному кабелю. Подключите терминалы/кабели направления двигателя к клеммам O1 и O2.*
Подключите управляющую кнопку или переключатель к клемме S1 и кабелю под напряжением. Подключите предохранительный выключатель к клемме S2 и кабелю под напряжением.
