Shelly 2PM - Sakelar Relai Wi-Fi 2 Sirkuit Dengan Pengukuran Daya Manual

Isi

1 Baca sebelum digunakan
2 Pengenalan Produk
3 Kendalikan rumah Anda dengan suara Anda
4 Skema
5 Legenda
- 5.1 Terminal perangkat
- 5.2 Kabel
6 Instruksi Pemasangan
7 Referensi
8 Unduh manual
9 Dalam Bahasa Lain

Baca sebelum digunakan

Dokumen ini berisi informasi teknis dan keselamatan penting tentang perangkat, penggunaan dan pemasangan yang aman.

Sebelum memulai pemasangan, harap baca panduan ini dan dokumen lain yang menyertai perangkat dengan cermat dan lengkap. Kegagalan untuk mengikuti prosedur pemasangan dapat menyebabkan kerusakan, bahaya bagi kesehatan dan kehidupan Anda, pelanggaran hukum atau penolakan jaminan hukum dan/atau komersial (jika ada). Allterco Robotics EOOD tidak bertanggung jawab atas kerugian atau kerusakan apa pun jika terjadi pemasangan yang salah atau operasi yang tidak tepat dari perangkat ini karena kegagalan mengikuti petunjuk pengguna dan keselamatan dalam panduan ini.

Pengenalan Produk

Shelly® adalah lini perangkat inovatif yang dikelola mikroprosesor, yang memungkinkan kendali jarak jauh peralatan listrik melalui ponsel, tablet, PC, atau sistem otomasi rumah. Perangkat Shelly® dapat bekerja sendiri dalam jaringan Wi-Fi lokal atau juga dapat dioperasikan melalui layanan otomasi rumah cloud. Shelly Cloud adalah layanan semacam itu yang dapat diakses menggunakan aplikasi seluler Android atau iOS, atau dengan browser internet apa pun di https://home.shelly.cloud/. Perangkat Shelly® dapat diakses, dikendalikan, dan dipantau dari jarak jauh dari tempat mana pun di mana Pengguna memiliki konektivitas internet, selama perangkat terhubung ke router Wi-Fi dan Internet. Perangkat Shelly® memiliki Antarmuka Web tertanam yang dapat diakses di http://192.168.33.1 di jaringan Wi-Fi, yang dibuat oleh perangkat dalam mode Access Point, atau di alamat URL perangkat di jaringan Wi-Fi tempat ia terhubung. Antarmuka Web tertanam dapat digunakan untuk memantau dan mengendalikan perangkat, serta menyesuaikan pengaturannya.

Perangkat Shelly® dapat berkomunikasi langsung dengan perangkat Wi-Fi lain melalui protokol HTTP. API disediakan oleh Allter- co Robotics EOOD. Untuk informasi lebih lanjut, silakan kunjungi: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Perangkat Shelly® dikirimkan dengan firmware yang diinstal dari pabrik. Jika pembaruan firmware diperlukan untuk menjaga perangkat tetap sesuai, termasuk pembaruan keamanan, Allterco Robotics EOOD akan menyediakan pembaruan secara gratis melalui Antarmuka Web tertanam perangkat atau Aplikasi Seluler Shelly, tempat informasi tentang versi firmware saat ini tersedia. Pilihan untuk menginstal atau tidak pembaruan firmware Perangkat adalah tanggung jawab Pengguna sepenuhnya. Allterco Robotics EOOD tidak bertanggung jawab atas setiap kurangnya kesesuaian Perangkat yang disebabkan oleh kegagalan Pengguna untuk menginstal pembaruan yang disediakan tepat waktu.

Lini Shelly® Plus menawarkan produk PM yang mampu melakukan pengukuran daya presisi waktu nyata.

Kendalikan rumah Anda dengan suara Anda

Perangkat Shelly® kompatibel dengan fungsionalitas yang didukung Amazon Alexa dan Google Home. Silakan lihat panduan langkah demi langkah kami di: https://shelly.cloud/support/compatibility/.

Skema

Gambar 1-9

Legenda

Terminal perangkat:

O1: Terminal keluaran sirkuit beban 1
O2: Terminal keluaran sirkuit beban 2
S1: Terminal masukan sakelar (mengendalikan O1)
S2: Terminal masukan sakelar (mengendalikan O2)
L: Terminal Aktif (110-240 VAC)
N: Terminal Netral

: Terminal positif 24 VDC

: Terminal negatif 24 VDC

Kabel

N: Kabel netral
L: Kabel aktif (110-240 VAC)
+: Kabel positif 24 VDC
-: Kabel negatif 24 VDC

Instruksi Pemasangan

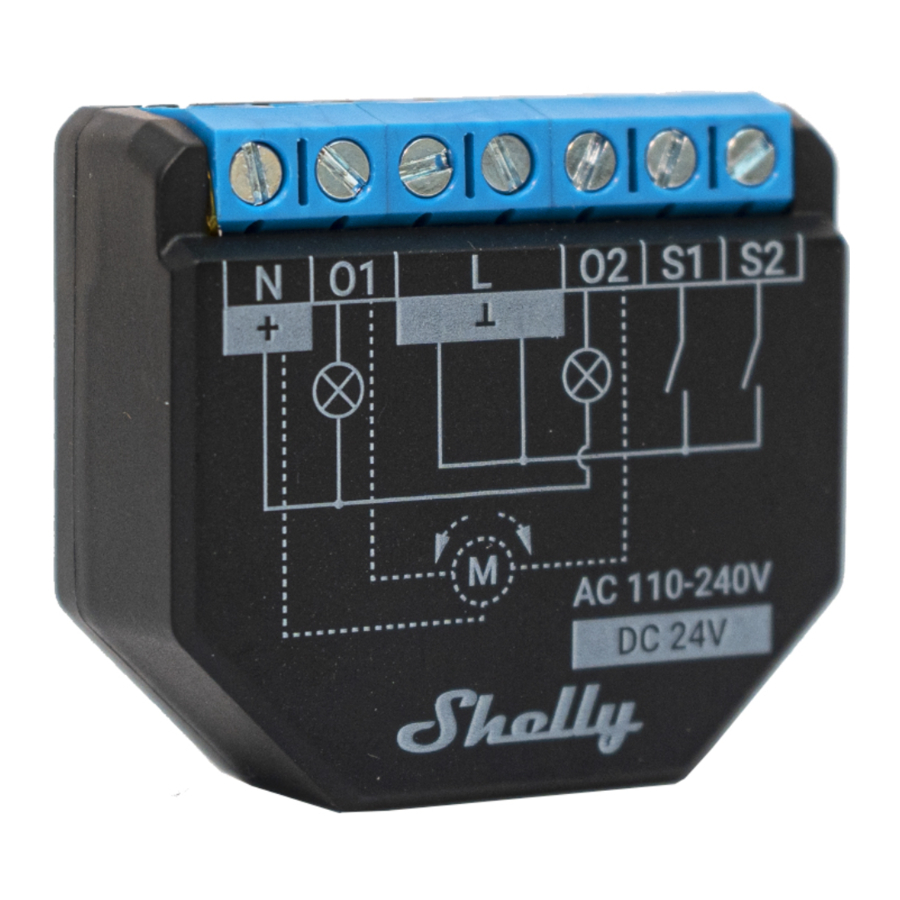

Shelly® Plus 2PM (Perangkat) dapat mengendalikan 2 sirkuit listrik, termasuk motor AC dua arah. Setiap sirkuit dapat dimuat hingga 10 A (total 16 A untuk kedua sirkuit) dan konsumsi dayanya dapat diukur secara individual (hanya AC). Ini dapat dipasang kembali ke dalam konsol di dinding standar, di belakang soket daya dan sakelar lampu atau tempat lain dengan ruang terbatas.

Bahaya sengatan listrik. Pemasangan/instalasi Perangkat ke jaringan listrik harus dilakukan dengan hati-hati, oleh teknisi listrik yang berkualifikasi.

Bahaya sengatan listrik. Setiap perubahan dalam koneksi harus dilakukan setelah memastikan tidak ada tegangan pada terminal Perangkat.

Gunakan Perangkat hanya dengan jaringan listrik dan peralatan yang mematuhi semua peraturan yang berlaku. Hubungan pendek di jaringan listrik atau peralatan apa pun yang terhubung ke Perangkat dapat merusak Perangkat.

Jangan sambungkan Perangkat ke peralatan yang melebihi beban maksimum yang diberikan!

Sambungkan Perangkat hanya dengan cara yang ditunjukkan dalam petunjuk ini. Metode lain apa pun dapat menyebabkan kerusakan dan/atau cedera.

Jangan pasang perangkat di tempat yang mungkin basah.
REKOMENDASI
Sambungkan Perangkat menggunakan kabel inti tunggal padat dengan ketahanan panas isolasi yang meningkat tidak kurang dari PVC T105°C.
Sebelum memulai pemasangan/pemasangan Perangkat, periksa kabel untuk memastikan pemutus sirkuit dimatikan dan tidak ada tegangan pada terminalnya. Ini dapat dilakukan dengan meteran fase atau multimeter. Ketika Anda yakin bahwa tidak ada tegangan, Anda dapat melanjutkan untuk menyambungkan kabel
Jika Anda ingin menggunakan Perangkat sebagai sakelar relai untuk mengendalikan 2 sirkuit beban, sambungkan Perangkat seperti yang ditunjukkan pada Gbr. 1 untuk sirkuit AC dan pada Gbr. 2 untuk sirkuit DC.

Gunakan catu daya yang sama untuk kedua beban sirkuit dan Perangkat.
Untuk sirkuit AC, sambungkan kedua terminal L ke kabel Aktif dan terminal N ke kabel Netral. Sambungkan sirkuit beban pertama ke terminal O1 dan kabel Netral. Sambungkan sirkuit beban kedua ke terminal O2 dan kabel Netral. Sambungkan sakelar pertama ke terminal S1 dan kabel Aktif. Sambungkan sakelar kedua ke terminal S2 dan kabel Aktif.
Untuk sirkuit DC, sambungkan kedua terminal L ke kabel Negatif dan terminal N ke kabel Positif. Sambungkan sirkuit beban pertama ke terminal O1 dan kabel Positif. Sambungkan sirkuit beban kedua ke terminal O2 dan kabel Positif. Sambungkan sakelar pertama ke terminal S1 dan kabel Negatif. Sambungkan sakelar kedua ke terminal S2 dan kabel Negatif.
REKOMENDASI: Untuk peralatan induktif yang menyebabkan lonjakan tegangan selama menghidupkan/mematikan, seperti listrik motor, kipas angin, penyedot debu, dan yang serupa, RC snubber (0.1µF / 100Ω / 1/2W / 600V AC) harus disambungkan sejajar dengan peralatan.
RC snubber dapat dibeli di https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Sebagai pengontrol penutup, Shelly® Plus 2PM dapat bekerja dalam 3 mode: terlepas, masukan tunggal atau masukan ganda.
Dalam mode terlepas, Perangkat hanya dapat dikendalikan melalui WebUI dan Aplikasi. Bahkan jika tombol atau sakelar terhubung ke Perangkat, mereka tidak akan diizinkan untuk mengendalikan rotasi motor dalam mode terlepas.
Jika Anda ingin menggunakan Perangkat dalam mode terlepas, sambungkan perangkat seperti yang ditunjukkan pada Gbr. 3: Sambungkan kedua terminal L ke kabel Aktif dan terminal N ke kabel Netral. Sambungkan terminal/kabel motor umum ke kabel Netral. Sambungkan terminal/kabel arah motor ke terminal O1 dan O2.*
Jika Anda ingin menggunakan Perangkat dalam mode masukan tunggal, sambungkan perangkat seperti yang ditunjukkan pada Gbr. 4 untuk masukan tombol atau Gbr. 5 untuk masukan sakelar. Sambungkan kedua terminal L ke kabel Aktif dan terminal N ke kabel Netral. Sambungkan terminal/kabel motor umum ke kabel Netral. Sambungkan terminal/kabel arah motor ke terminal O1 dan O2.*
Sambungkan tombol atau sakelar ke terminal S1 atau S2 dan kabel Aktif.
Jika masukan dikonfigurasi sebagai tombol di pengaturan Perangkat, setiap penekanan tombol akan berputar terbuka, berhenti, menutup, berhenti...
Jika masukan dikonfigurasi sebagai sakelar, setiap pengalihan sakelar akan berputar terbuka, berhenti, menutup, berhenti...
Dalam mode masukan tunggal, Shelly® Plus 2PM menyediakan fungsionalitas sakelar pengaman. Untuk memanfaatkannya, sambungkan perangkat seperti yang ditunjukkan pada Gbr. 6 untuk masukan tombol atau Gbr. 7 untuk masukan sakelar. Sambungkan kedua terminal L ke kabel Aktif dan terminal N ke kabel Netral. Sambungkan terminal/kabel motor umum ke kabel Netral. Sambungkan terminal/kabel arah motor ke terminal O1 dan O2.*
Sambungkan tombol atau sakelar pengontrol ke terminal S1 dan kabel Aktif. Sambungkan sakelar pengaman ke terminal S2 dan kabel Aktif.
