Shelly 2PM - Güç Ölçümlü 2 Devreli Wi-Fi Röle Anahtarı Kullanım Kılavuzu

İçerikler

1 Kullanmadan önce okuyun
2 Ürün Tanıtımı
3 Evinizi sesinizle kontrol edin
4 Şemalar
5 Gösterge
- 5.1 Cihaz terminalleri
- 5.2 Kablolar
6 Kurulum Talimatları
7 Referanslar
8 Kılavuzu indir
9 Diğer Dillerde

Kullanmadan önce okuyun

Bu belge, cihaz, güvenli kullanımı ve kurulumu hakkında önemli teknik ve güvenlik bilgileri içerir.

Kuruluma başlamadan önce lütfen bu kılavuzu ve cihaza eşlik eden diğer belgeleri dikkatlice ve tamamen okuyun. Kurulum prosedürlerine uyulmaması, arızaya, sağlığınız ve yaşamınız için tehlikeye, yasa ihlaline veya yasal ve/veya ticari garantinin (varsa) reddedilmesine yol açabilir. Allterco Robotics EOOD, bu kılavuzdaki kullanıcı ve güvenlik talimatlarına uyulmaması nedeniyle bu cihazın yanlış kurulumu veya uygunsuz çalışması durumunda herhangi bir kayıp veya hasardan sorumlu değildir.

Ürün Tanıtımı

Shelly®, bir cep telefonu, tablet, PC veya ev otomasyon sistemi aracılığıyla elektrikli cihazların uzaktan kontrolünü sağlayan yenilikçi mikroişlemci kontrollü cihazlar serisidir. Shelly® cihazları, yerel bir Wi-Fi ağında bağımsız olarak çalışabilir veya bulut ev otomasyon hizmetleri aracılığıyla da çalıştırılabilir. Shelly Cloud, Android veya iOS mobil uygulaması veya https://home.shelly.cloud/ adresindeki herhangi bir internet tarayıcısı kullanılarak erişilebilen böyle bir hizmettir. Shelly® cihazlarına, cihazlar bir Wi-Fi yönlendiriciye ve İnternet'e bağlı olduğu sürece, Kullanıcının internet bağlantısının olduğu her yerden uzaktan erişilebilir, kontrol edilebilir ve izlenebilir. Shelly® cihazları, cihaz tarafından Erişim Noktası modunda oluşturulan Wi-Fi ağında http://192.168.33.1 adresinde veya bağlı olduğu Wi-Fi ağındaki cihazın URL adresinde erişilebilen gömülü Web Arayüzüne sahiptir. Gömülü Web Arayüzü, cihazı izlemek ve kontrol etmek, ayrıca ayarlarını yapmak için kullanılabilir.

Shelly® cihazları, HTTP protokolü aracılığıyla doğrudan diğer Wi-Fi cihazlarıyla iletişim kurabilir. Bir API, Allter- co Robotics EOOD tarafından sağlanır. Daha fazla bilgi için lütfen şu adresi ziyaret edin: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly® cihazları, fabrikada kurulu ürün yazılımı ile birlikte teslim edilir. Cihazların uygunluğunu korumak için ürün yazılımı güncellemeleri gerekliyse (güvenlik güncellemeleri dahil), Allterco Robotics EOOD, güncellemeleri cihazın gömülü Web Arayüzü veya mevcut ürün yazılımı sürümü hakkında bilginin bulunduğu Shelly Mobil Uygulaması aracılığıyla ücretsiz olarak sağlayacaktır. Cihaz ürün yazılımı güncellemelerini yükleme veya yüklememe seçimi, yalnızca Kullanıcının sorumluluğundadır. Allterco Robotics EOOD, Kullanıcının sağlanan güncellemeleri zamanında yüklememesi nedeniyle Cihazın herhangi bir uygunsuzluğundan sorumlu tutulamaz.

Shelly® Plus serisi, gerçek zamanlı hassas güç ölçümü yapabilen PM ürünleri sunar.

Evinizi sesinizle kontrol edin

Shelly® cihazları, Amazon Alexa ve Google Home tarafından desteklenen işlevlerle uyumludur. Lütfen adım adım kılavuzumuza bakın: https://shelly.cloud/support/compatibility/.

Şemalar

Şekil 1-9

Gösterge

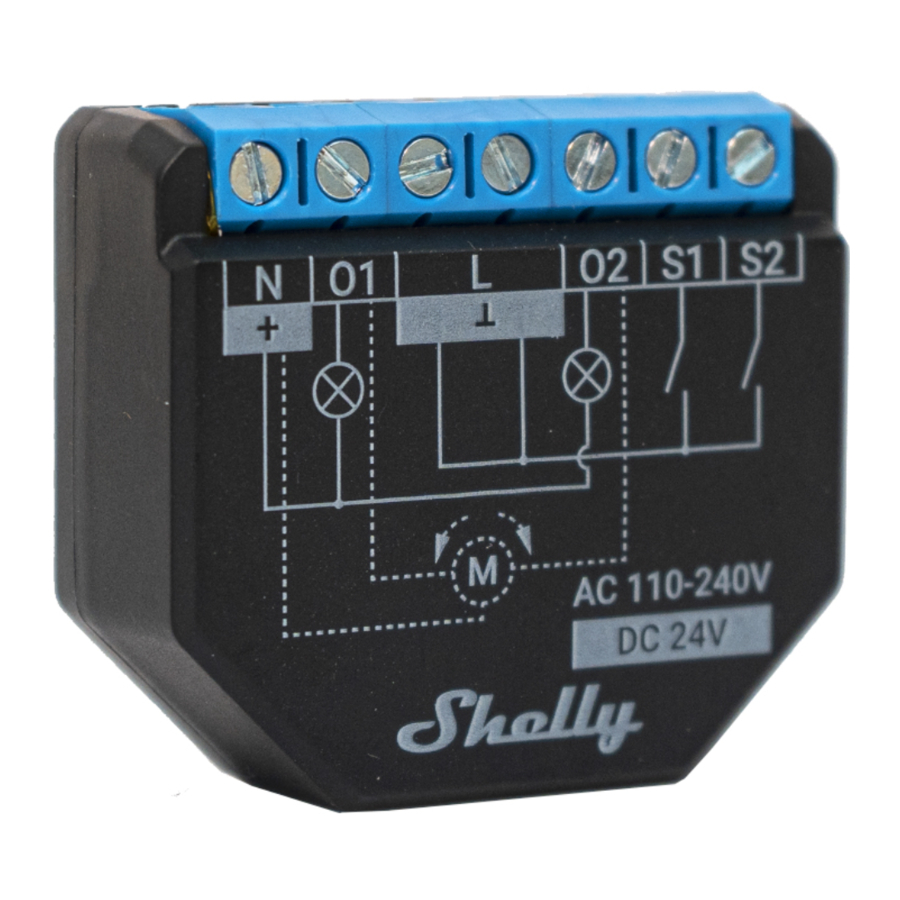

Cihaz terminalleri:

O1: Yük devresi 1 çıkış terminali
O2: Yük devresi 2 çıkış terminali
S1: Anahtar (O1'i kontrol eden) giriş terminali
S2: Anahtar (O2'yi kontrol eden) giriş terminali
L: Canlı (110-240 VAC) terminalleri
N: Nötr terminal

: 24 VDC pozitif terminal

: 24 VDC negatif terminal

Kablolar

N: Nötr kablo
L: Canlı (110-240 VAC) kablo
+: 24 VDC pozitif kablo
-: 24 VDC negatif kablo

Kurulum Talimatları

Shelly® Plus 2PM (Cihaz), çift yönlü bir AC motoru dahil olmak üzere 2 elektrik devresini kontrol edebilir. Her devre 10 A'e kadar (her iki devre için toplam 16 A) yüklenebilir ve güç tüketimi ayrı ayrı ölçülebilir (yalnızca AC). Standart bir duvar içi konsola, prizlerin ve ışık anahtarlarının arkasına veya sınırlı alana sahip diğer yerlere sonradan takılabilir.

Elektrik çarpması tehlikesi. Cihazın elektrik şebekesine montajı/kurulumu, kalifiye bir elektrikçi tarafından dikkatli bir şekilde yapılmalıdır.

Elektrik çarpması tehlikesi. Bağlantılardaki her değişiklik, Cihaz terminallerinde voltaj olmadığından emin olduktan sonra yapılmalıdır.

Cihazı yalnızca geçerli tüm düzenlemelere uyan bir elektrik şebekesi ve cihazlarla kullanın. Elektrik şebekesinde veya Cihaza bağlı herhangi bir cihazda meydana gelebilecek bir kısa devre, Cihaza zarar verebilir.

Cihazı, verilen maksimum yükü aşan cihazlara bağlamayın!

Cihazı yalnızca bu talimatlarda gösterilen şekilde bağlayın. Başka herhangi bir yöntem hasara ve/veya yaralanmaya neden olabilir.

Cihazı ıslanma olasılığı olan bir yere kurmayın.
uyarı ÖNERİ
Cihazı, PVC T105°C'den daha az olmayan, artırılmış yalıtım ısı direncine sahip katı tek çekirdekli kablolar kullanarak bağlayın.
Cihazı kurmaya/monte etmeye başlamadan önce, devre kesicilerin kapalı olduğunu ve terminallerinde voltaj olmadığını kontrol edin. Bu, bir faz ölçer veya multimetre ile yapılabilir. Voltaj olmadığından emin olduğunuzda, kabloları bağlamaya devam edebilirsiniz.
Cihazı 2 yük devresini kontrol etmek için bir röle anahtarı olarak kullanmak istiyorsanız, Cihazı AC devreleri için Şekil 1'de ve DC devreleri için Şekil 2'de gösterildiği gibi bağlayın.

İki yük devresi ve Cihaz için aynı güç kaynağını kullanın.
AC devreleri için her iki L terminalini Canlı kabloya ve N terminalini Nötr kabloya bağlayın. İlk yük devrelerini O1 terminaline ve Nötr kabloya bağlayın. İkinci yük devrelerini O2 terminaline ve Nötr kabloya bağlayın. İlk anahtarı S1 terminaline ve Canlı kabloya bağlayın. İkinci anahtarı S2 terminaline ve Canlı kabloya bağlayın.
DC devreleri için her iki L terminalini Negatif kabloya ve N terminalini Pozitif kabloya bağlayın. İlk yük devrelerini O1 terminaline ve Pozitif kabloya bağlayın. İkinci yük devrelerini O2 terminaline ve Pozitif kabloya bağlayın. İlk anahtarı S1 terminaline ve Negatif kabloya bağlayın. İkinci anahtarı S2 terminaline ve Negatif kabloya bağlayın.
uyarı ÖNERİ: Elektrik motorları, fanlar, elektrikli süpürgeler ve benzerleri gibi açma/kapama sırasında voltaj yükselmelerine neden olan endüktif cihazlar için, RC snubber (0,1µF / 100Ω / 1/2W / 600V AC), cihaza paralel olarak bağlanmalıdır.
RC snubber, https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation adresinden satın alınabilir. Bir kapak denetleyicisi olarak Shelly® Plus 2PM, 3 modda çalışabilir: ayrık, tek giriş veya çift giriş.
Ayrık modda, Cihaz yalnızca WebUI'si ve Uygulaması aracılığıyla kontrol edilebilir. Cihaza düğmeler veya anahtarlar bağlı olsa bile, ayrık modda motor dönüşünü kontrol etmelerine izin verilmez.
Cihazı ayrık modda kullanmak istiyorsanız, cihazı Şekil 3'te gösterildiği gibi bağlayın: Her iki L terminalini Canlı kabloya ve N terminalini Nötr kabloya bağlayın. Ortak motor terminalini/kabloyu Nötr kabloya bağlayın. Motor yönü terminallerini/kablolarını O1 ve O2 terminallerine bağlayın.*
Cihazı tek giriş modunda kullanmak istiyorsanız, cihazı bir düğme girişi için Şekil 4'te veya bir anahtar girişi için Şekil 5'te gösterildiği gibi bağlayın. Her iki L terminalini Canlı kabloya ve N terminalini Nötr kabloya bağlayın. Ortak motor terminalini/kabloyu Nötr kabloya bağlayın. Motor yönü terminallerini/kablolarını O1 ve O2 terminallerine bağlayın.*
Düğmeyi veya anahtarı S1 veya S2 terminaline ve Canlı kabloya bağlayın.
Giriş, Cihaz ayarlarında bir düğme olarak yapılandırılmışsa, her düğmeye basıldığında aç, durdur, kapat, durdur... döngüsü gerçekleşir.
Giriş bir anahtar olarak yapılandırılmışsa, her anahtar geçişi aç, durdur, kapat, durdur... döngüsü gerçekleşir.
Tek giriş modunda Shelly® Plus 2PM, güvenlik anahtarı işlevi sağlar. Bunu kullanmak için, cihazı bir düğme girişi için Şekil 6'da veya bir anahtar girişi için Şekil 7'de gösterildiği gibi bağlayın. Her iki L terminalini Canlı kabloya ve N terminalini Nötr kabloya bağlayın. Ortak motor terminalini/kabloyu Nötr kabloya bağlayın. Motor yönü terminallerini/kablolarını O1 ve O2 terminallerine bağlayın.*
Kontrol düğmesini veya anahtarını S1 terminaline ve Canlı kabloya bağlayın. Güvenlik anahtarını S2 terminaline ve Canlı kabloya bağlayın.
