Shelly 2PM - 2-obwodowy przełącznik przekaźnikowy Wi-Fi z pomiarem mocy - instrukcja obsługi

Zawartość

Przeczytaj przed użyciem

Niniejszy dokument zawiera ważne informacje techniczne i dotyczące bezpieczeństwa urządzenia, jego bezpiecznego użytkowania i instalacji.


Przed rozpoczęciem instalacji należy uważnie i w całości przeczytać niniejszą instrukcję oraz wszelkie inne dokumenty dołączone do urządzenia. Niezastosowanie się do procedur instalacyjnych może prowadzić do nieprawidłowego działania, zagrożenia dla zdrowia i życia, naruszenia prawa lub odrzucenia gwarancji prawnej i/lub handlowej (jeśli taka istnieje). Allterco Robotics EOOD nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody w przypadku nieprawidłowej instalacji lub niewłaściwej pracy tego urządzenia z powodu nieprzestrzegania instrukcji użytkowania i bezpieczeństwa zawartych w niniejszej instrukcji.

Wprowadzenie do produktu

Shelly® to linia innowacyjnych urządzeń zarządzanych przez mikroprocesor, które umożliwiają zdalne sterowanie urządzeniami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera PC lub systemu automatyki domowej. Urządzenia Shelly® mogą działać samodzielnie w lokalnej sieci Wi-Fi lub mogą być również obsługiwane za pośrednictwem usług automatyki domowej w chmurze. Shelly Cloud to usługa, do której można uzyskać dostęp za pomocą aplikacji mobilnej na Androida lub iOS, lub za pomocą dowolnej przeglądarki internetowej pod adresem https://home.shelly.cloud/. Urządzenia Shelly® mogą być zdalnie dostępne, sterowane i monitorowane z dowolnego miejsca, w którym użytkownik ma dostęp do Internetu, o ile urządzenia są podłączone do routera Wi-Fi i Internetu. Urządzenia Shelly® posiadają wbudowany interfejs Web dostępny pod adresem http://192.168.33.1 w sieci Wi-Fi utworzonej przez urządzenie w trybie Access Point lub pod adresem URL urządzenia w sieci Wi-Fi, do której jest podłączone. Wbudowany interfejs Web może być używany do monitorowania i sterowania urządzeniem, a także do regulacji jego ustawień.

Urządzenia Shelly® mogą komunikować się bezpośrednio z innymi urządzeniami Wi-Fi za pośrednictwem protokołu HTTP. API jest dostarczane przez Allter- co Robotics EOOD. Więcej informacji można znaleźć na stronie: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Urządzenia Shelly® są dostarczane z fabrycznie zainstalowanym oprogramowaniem układowym. Jeśli aktualizacje oprogramowania układowego są konieczne do utrzymania zgodności urządzeń, w tym aktualizacje zabezpieczeń, Allterco Robotics EOOD zapewni aktualizacje bezpłatnie za pośrednictwem wbudowanego interfejsu Web urządzenia lub aplikacji mobilnej Shelly, gdzie dostępne są informacje o aktualnej wersji oprogramowania układowego. Wybór instalacji lub nie aktualizacji oprogramowania układowego urządzenia jest wyłączną odpowiedzialnością użytkownika. Allterco Robotics EOOD nie ponosi odpowiedzialności za brak zgodności urządzenia spowodowany niezainstalowaniem przez użytkownika dostarczonych aktualizacji w odpowiednim czasie.

Linia Shelly® Plus oferuje produkty PM zdolne do precyzyjnego pomiaru mocy w czasie rzeczywistym.

Steruj swoim domem za pomocą głosu

Urządzenia Shelly® są kompatybilne z funkcjami obsługiwanymi przez Amazon Alexa i Google Home. Zapoznaj się z naszym przewodnikiem krok po kroku na stronie: https://shelly.cloud/support/compatibility/.

Schematy

Schematy - Rysunki 1-9
Rysunki 1-9

Legenda

Zaciski urządzenia:

  • O1: Zacisk wyjściowy obwodu obciążenia 1
  • O2: Zacisk wyjściowy obwodu obciążenia 2
  • S1: Zacisk wejściowy przełącznika (sterującego O1)
  • S2: Zacisk wejściowy przełącznika (sterującego O2)
  • L: Zaciski fazowe (110-240 VAC)
  • N: Zacisk neutralny
  • : Zacisk dodatni 24 VDC
  • : Zacisk ujemny 24 VDC

Kable

  • N: Kabel neutralny
  • L: Kabel fazowy (110-240 VAC)
  • +: Kabel dodatni 24 VDC
  • -: Kabel ujemny 24 VDC

Instrukcje instalacji

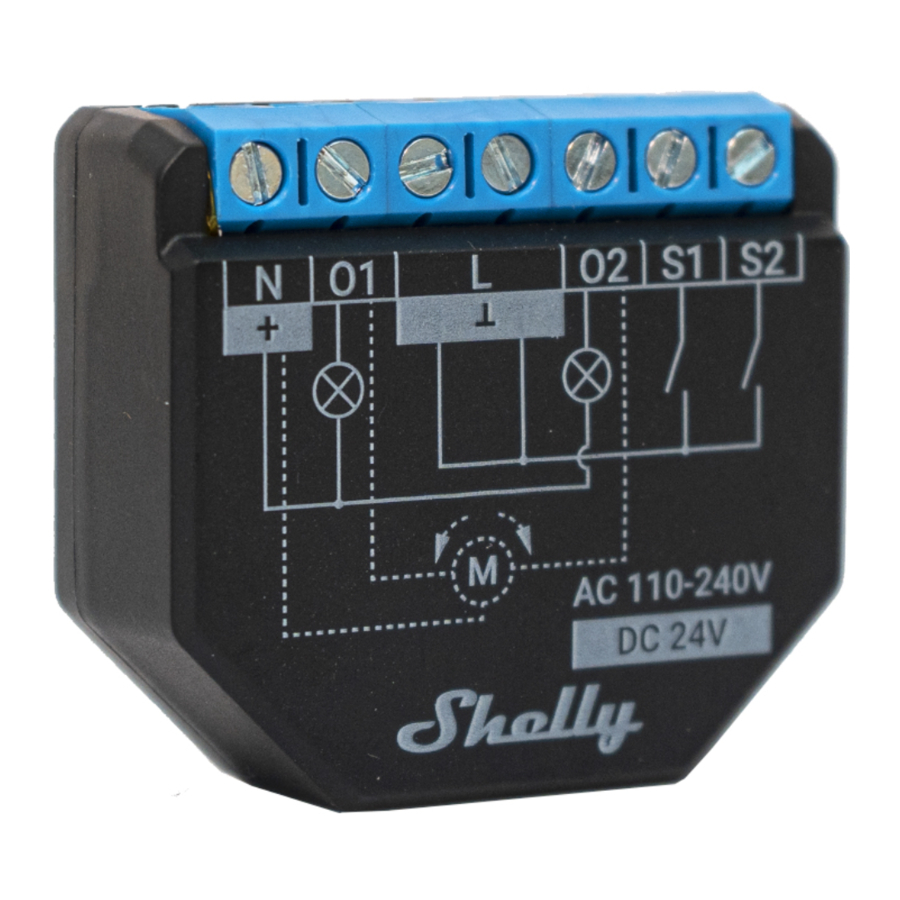

Shelly® Plus 2PM (Urządzenie) może sterować 2 obwodami elektrycznymi, w tym dwukierunkowym silnikiem prądu zmiennego. Każdy obwód może być obciążony do 10 A (16 A łącznie dla obu obwodów), a jego zużycie energii może być mierzone indywidualnie (tylko prąd zmienny). Można go doposażyć w standardową puszkę ścienną, za gniazdkami elektrycznymi i włącznikami światła lub w innych miejscach o ograniczonej przestrzeni.

Niebezpieczeństwo porażenia prądem. Montaż/instalacja Urządzenia do sieci energetycznej musi być wykonywana ostrożnie przez wykwalifikowanego elektryka.

Niebezpieczeństwo porażenia prądem. Każda zmiana w połączeniach musi być dokonana po upewnieniu się, że na zaciskach Urządzenia nie ma napięcia.

Używaj Urządzenia tylko z siecią energetyczną i urządzeniami, które są zgodne ze wszystkimi obowiązującymi przepisami. Zwarcie w sieci energetycznej lub jakimkolwiek urządzeniu podłączonym do Urządzenia może uszkodzić Urządzenie.

Nie podłączaj Urządzenia do urządzeń przekraczających podane maksymalne obciążenie!

Podłącz Urządzenie tylko w sposób pokazany w tych instrukcjach. Każda inna metoda może spowodować uszkodzenie i/lub obrażenia.

Nie instaluj urządzenia w miejscu, w którym może się zamoczyć.
ostrzeżenie ZALECENIE
Podłącz Urządzenie za pomocą solidnych kabli jednożyłowych o zwiększonej odporności cieplnej izolacji nie mniejszej niż PVC T105°C.
Przed rozpoczęciem instalacji/montażu Urządzenia, sprawdź, czy wyłączniki są wyłączone i czy na ich zaciskach nie ma napięcia. Można to zrobić za pomocą miernika fazy lub multimetru. Kiedy masz pewność, że nie ma napięcia, możesz przystąpić do podłączania kabli.
Jeśli chcesz użyć Urządzenia jako przełącznika przekaźnikowego do sterowania 2 obwodami obciążenia, podłącz Urządzenie zgodnie z rysunkiem Rys. 1 dla obwodów prądu zmiennego i na Rys. 2 dla obwodów prądu stałego.

Użyj tego samego zasilania dla dwóch obwodów obciążenia i Urządzenia.
Dla obwodów prądu zmiennego podłącz oba zaciski L do kabla fazowego, a zacisk N do kabla neutralnego. Podłącz pierwszy obwód obciążenia do zacisku O1 i kabla neutralnego. Podłącz drugi obwód obciążenia do zacisku O2 i kabla neutralnego. Podłącz pierwszy przełącznik do zacisku S1 i kabla fazowego. Podłącz drugi przełącznik do zacisku S2 i kabla fazowego.
Dla obwodów prądu stałego podłącz oba zaciski L do kabla ujemnego, a zacisk N do kabla dodatniego. Podłącz pierwszy obwód obciążenia do zacisku O1 i kabla dodatniego. Podłącz drugi obwód obciążenia do zacisku O2 i kabla dodatniego. Podłącz pierwszy przełącznik do zacisku S1 i kabla ujemnego. Podłącz drugi przełącznik do zacisku S2 i kabla ujemnego.
ostrzeżenie ZALECENIE: Dla urządzeń indukcyjnych, które powodują skoki napięcia podczas włączania/wyłączania, takich jak silniki elektryczne, wentylatory, odkurzacze i podobne, należy podłączyć równolegle do urządzenia tłumik RC (0,1µF / 100Ω / 1/2W / 600V AC).
Tłumik RC można kupić na stronie https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Jako sterownik osłony Shelly® Plus 2PM może pracować w 3 trybach: odłączonym, z pojedynczym wejściem lub z podwójnym wejściem.
W trybie odłączonym Urządzenie może być sterowane tylko za pomocą WebUI i aplikacji. Nawet jeśli do Urządzenia są podłączone przyciski lub przełączniki, nie będą one mogły sterować obrotem silnika w trybie odłączonym.
Jeśli chcesz używać Urządzenia w trybie odłączonym, podłącz urządzenie zgodnie z rysunkiem Rys. 3: Podłącz oba zaciski L do kabla fazowego, a zacisk N do kabla neutralnego. Podłącz wspólny zacisk/kabel silnika do kabla neutralnego. Podłącz zaciski/kable kierunku silnika do zacisków O1 i O2.*
Jeśli chcesz używać Urządzenia w trybie z pojedynczym wejściem, podłącz urządzenie zgodnie z rysunkiem Rys. 4 dla wejścia przycisku lub Rys. 5 dla wejścia przełącznika. Podłącz oba zaciski L do kabla fazowego, a zacisk N do kabla neutralnego. Podłącz wspólny zacisk/kabel silnika do kabla neutralnego. Podłącz zaciski/kable kierunku silnika do zacisków O1 i O2.*
Podłącz przycisk lub przełącznik do zacisku S1 lub S2 i kabla fazowego.
Jeśli wejście jest skonfigurowane jako przycisk w ustawieniach Urządzenia, każde naciśnięcie przycisku powoduje cykliczne otwieranie, zatrzymywanie, zamykanie, zatrzymywanie...
Jeśli wejście jest skonfigurowane jako przełącznik, każde przełączenie przełącznika powoduje cykliczne otwieranie, zatrzymywanie, zamykanie, zatrzymywanie...
W trybie z pojedynczym wejściem Shelly® Plus 2PM zapewnia funkcjonalność wyłącznika bezpieczeństwa. Aby z niej skorzystać, podłącz urządzenie zgodnie z rysunkiem Rys. 6 dla wejścia przycisku lub Rys. 7 dla wejścia przełącznika. Podłącz oba zaciski L do kabla fazowego, a zacisk N do kabla neutralnego. Podłącz wspólny zacisk/kabel silnika do kabla neutralnego. Podłącz zaciski/kable kierunku silnika do zacisków O1 i O2.*
Podłącz przycisk lub przełącznik sterujący do zacisku S1 i kabla fazowego. Podłącz wyłącznik bezpieczeństwa do zacisku S2 i kabla fazowego.
