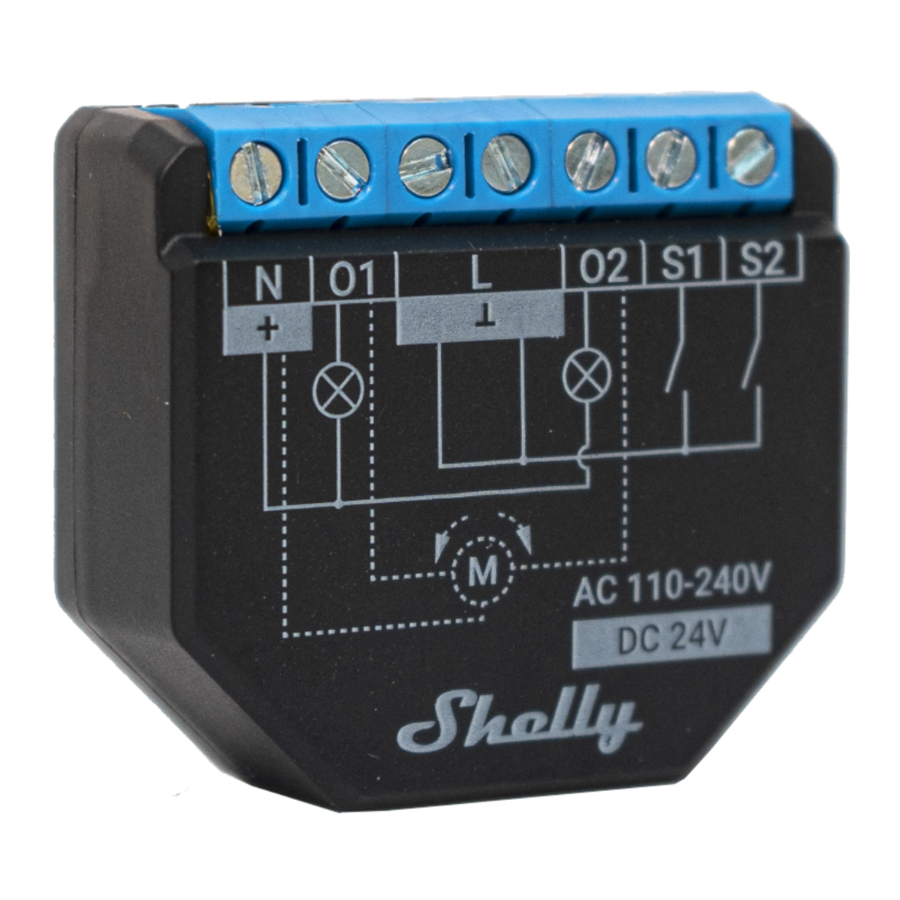

Shelly 2PM - Releu comutator Wi-Fi cu 2 circuite cu manual de măsurare a puterii

Cuprins

Citește înainte de utilizare

Acest document conține informații tehnice și de siguranță importante despre dispozitiv, utilizarea și instalarea sa în siguranță.


Înainte de a începe instalarea, vă rugăm să citiți cu atenție și complet acest ghid și orice alte documente care însoțesc dispozitivul. Nerespectarea procedurilor de instalare ar putea duce la funcționare defectuoasă, pericol pentru sănătatea și viața dumneavoastră, încălcarea legii sau refuzul garanției legale și/sau comerciale (dacă există). Allterco Robotics EOOD nu este responsabilă pentru nicio pierdere sau daună în caz de instalare incorectă sau funcționare necorespunzătoare a acestui dispozitiv din cauza nerespectării instrucțiunilor de utilizare și de siguranță din acest ghid.

Introducere produs

Shelly® este o linie de dispozitive inovatoare gestionate de microprocesoare, care permit controlul de la distanță al aparatelor electrice prin intermediul unui telefon mobil, tabletă, PC sau sistem de automatizare a locuinței. Dispozitivele Shelly® pot funcționa independent într-o rețea Wi-Fi locală sau pot fi operate și prin intermediul serviciilor cloud de automatizare a locuinței. Shelly Cloud este un astfel de serviciu care poate fi accesat folosind fie aplicația mobilă Android sau iOS, fie cu orice browser de internet la https://home.shelly.cloud/. Dispozitivele Shelly® pot fi accesate, controlate și monitorizate de la distanță din orice loc în care utilizatorul are conectivitate la internet, atâta timp cât dispozitivele sunt conectate la un router Wi-Fi și la internet. Dispozitivele Shelly® au o interfață web încorporată accesibilă la http://192.168.33.1 în rețeaua Wi-Fi, creată de dispozitiv în modul Access Point, sau la adresa URL a dispozitivului în rețeaua Wi-Fi la care este conectat. Interfața web încorporată poate fi utilizată pentru a monitoriza și controla dispozitivul, precum și pentru a ajusta setările acestuia.

Dispozitivele Shelly® pot comunica direct cu alte dispozitive Wi-Fi prin protocolul HTTP. Un API este furnizat de Allter- co Robotics EOOD. Pentru mai multe informații, vă rugăm să vizitați: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Dispozitivele Shelly® sunt livrate cu firmware instalat din fabrică. Dacă sunt necesare actualizări de firmware pentru a menține dispozitivele în conformitate, inclusiv actualizări de securitate, Allterco Robotics EOOD va furniza actualizările gratuit prin intermediul interfeței web încorporate a dispozitivului sau a aplicației mobile Shelly, unde sunt disponibile informații despre versiunea curentă a firmware-ului. Alegerea de a instala sau nu actualizările de firmware ale dispozitivului este responsabilitatea exclusivă a utilizatorului. Allterco Robotics EOOD nu va fi răspunzătoare pentru nicio lipsă de conformitate a dispozitivului cauzată de neinstalarea de către utilizator a actualizărilor furnizate în timp util.

Linia Shelly® Plus oferă produse PM capabile de măsurare precisă a puterii în timp real.

Controlează-ți casa cu vocea ta

Dispozitivele Shelly® sunt compatibile cu funcționalitățile acceptate de Amazon Alexa și Google Home. Vă rugăm să consultați ghidul nostru pas cu pas pe: https://shelly.cloud/support/compatibility/.

Scheme

Scheme - Figurile 1-9
Figurile 1-9

Legendă

Terminale dispozitiv:

  • O1: Terminal de ieșire circuit sarcină 1
  • O2: Terminal de ieșire circuit sarcină 2
  • S1: Terminal de intrare comutator (care controlează O1)
  • S2: Terminal de intrare comutator (care controlează O2)
  • L: Terminale sub tensiune (110-240 VAC)
  • N: Terminal neutru
  • : Terminal pozitiv 24 VDC
  • : Terminal negativ 24 VDC

Cabluri

  • N: Cablu neutru
  • L: Cablu sub tensiune (110-240 VAC)
  • +: Cablu pozitiv 24 VDC
  • -: Cablu negativ 24 VDC

Instrucțiuni de instalare

Shelly® Plus 2PM (Dispozitivul) poate controla 2 circuite electrice, inclusiv un motor AC bidirecțional. Fiecare circuit poate fi încărcat până la 10 A (16 A în total pentru ambele circuite), iar consumul său de energie poate fi măsurat individual (numai AC). Poate fi modernizat într-o consolă standard în perete, în spatele prizelor și întrerupătoarelor de lumină sau în alte locuri cu spațiu limitat.

Pericol de electrocutare. Montarea/instalarea Dispozitivului la rețeaua electrică trebuie efectuată cu precauție, de către un electrician calificat.

Pericol de electrocutare. Fiecare modificare a conexiunilor trebuie efectuată după ce v-ați asigurat că nu există tensiune la terminalele Dispozitivului.

Utilizați Dispozitivul numai cu o rețea electrică și aparate care respectă toate reglementările aplicabile. Un scurtcircuit în rețeaua electrică sau orice aparat conectat la Dispozitiv poate deteriora Dispozitivul.

Nu conectați Dispozitivul la aparate care depășesc sarcina maximă dată!

Conectați Dispozitivul numai în modul indicat în aceste instrucțiuni. Orice altă metodă ar putea cauza daune și/sau răniri.

Nu instalați dispozitivul într-un loc în care este posibil să se ude.
avertisment RECOMANDARE
Conectați Dispozitivul folosind cabluri monofilare solide cu rezistență termică crescută a izolației nu mai mică decât PVC T105°C.
Înainte de a începe instalarea/montarea Dispozitivului, verificați cablurile dacă întrerupătoarele sunt oprite și nu există tensiune pe terminalele lor. Acest lucru se poate face cu un contor de fază sau un multimetru. Când sunteți sigur că nu există tensiune, puteți continua cu conectarea cablurilor
Dacă doriți să utilizați Dispozitivul ca un comutator releu pentru a controla 2 circuite de sarcină, conectați Dispozitivul așa cum se arată în Fig. 1 pentru circuitele AC și în Fig. 2 pentru circuitele DC.

Utilizați aceeași sursă de alimentare pentru cele două circuite de sarcină și Dispozitiv.
Pentru circuitele AC, conectați ambele terminale L la cablul sub tensiune și terminalul N la cablul neutru. Conectați primele circuite de sarcină la terminalul O1 și la cablul neutru. Conectați al doilea circuit de sarcină la terminalul O2 și la cablul neutru. Conectați primul comutator la terminalul S1 și la cablul sub tensiune. Conectați al doilea comutator la terminalul S2 și la cablul sub tensiune.
Pentru circuitele DC, conectați ambele terminale L la cablul negativ și terminalul N la cablul pozitiv. Conectați primele circuite de sarcină la terminalul O1 și la cablul pozitiv. Conectați al doilea circuit de sarcină la terminalul O2 și la cablul pozitiv. Conectați primul comutator la terminalul S1 și la cablul negativ. Conectați al doilea comutator la terminalul S2 și la cablul negativ.
avertisment RECOMANDARE: Pentru aparatele inductive care provoacă vârfuri de tensiune în timpul comutării pornit/oprit, cum ar fi motoarele electrice, ventilatoarele, aspiratoarele și altele similare, un amortizor RC (0,1µF / 100Ω / 1/2W / 600V AC) trebuie conectat paralel cu aparatul.
Amortizorul RC poate fi achiziționat de la https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Ca controler de copertină, Shelly® Plus 2PM poate funcționa în 3 moduri: detașat, intrare simplă sau intrare dublă.
În modul detașat, Dispozitivul poate fi controlat numai prin WebUI și aplicație. Chiar dacă butoanele sau comutatoarele sunt conectate la Dispozitiv, acestea nu vor avea voie să controleze rotația motorului în modul detașat.
Dacă doriți să utilizați Dispozitivul în modul detașat, conectați dispozitivul așa cum se arată în Fig. 3: Conectați ambele terminale L la cablul sub tensiune și terminalul N la cablul neutru. Conectați terminalul/cablul comun al motorului la cablul neutru. Conectați terminalele/cablurile de direcție ale motorului la terminalele O1 și O2.*
Dacă doriți să utilizați Dispozitivul în modul de intrare simplă, conectați dispozitivul așa cum se arată în Fig. 4 pentru o intrare de buton sau Fig. 5 pentru o intrare de comutator. Conectați ambele terminale L la cablul sub tensiune și terminalul N la cablul neutru. Conectați terminalul/cablul comun al motorului la cablul neutru. Conectați terminalele/cablurile de direcție ale motorului la terminalele O1 și O2.*
Conectați butonul sau comutatorul la terminalul S1 sau S2 și la cablul sub tensiune.
Dacă intrarea este configurată ca buton în setările Dispozitivului, fiecare apăsare de buton ciclizează deschidere, oprire, închidere, oprire...
Dacă intrarea este configurată ca comutator, fiecare comutare a comutatorului ciclizează deschidere, oprire, închidere, oprire...
În modul de intrare simplă, Shelly® Plus 2PM oferă funcționalitatea de comutator de siguranță. Pentru a-l utiliza, conectați dispozitivul așa cum se arată în Fig. 6 pentru o intrare de buton sau Fig. 7 pentru o intrare de comutator. Conectați ambele terminale L la cablul sub tensiune și terminalul N la cablul neutru. Conectați terminalul/cablul comun al motorului la cablul neutru. Conectați terminalele/cablurile de direcție ale motorului la terminalele O1 și O2.*
Conectați butonul sau comutatorul de control la terminalul S1 și la cablul sub tensiune. Conectați comutatorul de siguranță la terminalul S2 și la cablul sub tensiune.
