Pročitajte prije uporabe

Ovaj dokument sadrži važne tehničke i sigurnosne informacije o uređaju, njegovoj sigurnoj uporabi i instalaciji.

Prije početka instalacije, pažljivo i u potpunosti pročitajte ovaj vodič i sve ostale dokumente koji prate uređaj. Nepoštivanje postupaka instalacije može dovesti do kvara, opasnosti za vaše zdravlje i život, kršenja zakona ili odbijanja zakonskog i/ili komercijalnog jamstva (ako postoji). Allterco Robotics EOOD nije odgovoran za bilo kakav gubitak ili štetu u slučaju nepravilne instalacije ili nepravilnog rada ovog uređaja zbog nepoštivanja uputa za uporabu i sigurnost u ovom vodiču.

Uvod u proizvod

Shelly® je linija inovativnih uređaja kojima upravlja mikroprocesor, a koji omogućuju daljinsko upravljanje električnim uređajima putem mobilnog telefona, tableta, računala ili sustava kućne automatizacije. Shelly® uređaji mogu raditi samostalno u lokalnoj Wi-Fi mreži ili se mogu upravljati putem usluga kućne automatizacije u oblaku. Shelly Cloud je takva usluga kojoj se može pristupiti pomoću mobilne aplikacije za Android ili iOS, ili s bilo kojim internetskim preglednikom na https://home.shelly.cloud/. Shelly® uređajima se može pristupiti, upravljati i nadzirati ih se daljinski s bilo kojeg mjesta gdje korisnik ima internetsku vezu, sve dok su uređaji povezani s Wi-Fi usmjerivačem i internetom. Shelly® uređaji imaju ugrađeno web sučelje dostupno na http://192.168.33.1 u Wi-Fi mreži, koju je stvorio uređaj u načinu rada pristupne točke ili na URL adresi uređaja u Wi-Fi mreži na koju je povezan. Ugrađeno web sučelje može se koristiti za nadzor i upravljanje uređajem, kao i za podešavanje njegovih postavki.

Shelly® uređaji mogu komunicirati izravno s drugim Wi-Fi uređajima putem HTTP protokola. API pruža Allterco Robotics EOOD. Za više informacija posjetite: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly® uređaji isporučuju se s tvornički instaliranim firmwareom. Ako su potrebne nadogradnje firmwarea kako bi uređaji bili u skladu, uključujući sigurnosne nadogradnje, Allterco Robotics EOOD će besplatno pružiti nadogradnje putem ugrađenog web sučelja uređaja ili mobilne aplikacije Shelly, gdje su dostupne informacije o trenutnoj verziji firmwarea. Izbor instaliranja ili ne instaliranja nadogradnji firmwarea uređaja isključiva je odgovornost korisnika. Allterco Robotics EOOD neće biti odgovoran za bilo kakvo neusklađivanje uređaja uzrokovano propustom korisnika da pravodobno instalira pružene nadogradnje.

Shelly® Plus linija nudi PM proizvode koji su sposobni za precizno mjerenje snage u stvarnom vremenu.

Upravljajte svojim domom svojim glasom

Shelly® uređaji su kompatibilni s Amazon Alexa i Google Home podržanim funkcionalnostima. Molimo pogledajte naš vodič korak po korak na: https://shelly.cloud/support/compatibility/.

Sheme

Slike 1-9

Legenda

Priključci uređaja:

O1: Izlazni priključak strujnog kruga 1
O2: Izlazni priključak strujnog kruga 2
S1: Ulazni priključak prekidača (upravljanje O1)
S2: Ulazni priključak prekidača (upravljanje O2)
L: Priključci pod naponom (110-240 VAC)
N: Neutralni priključak

: 24 VDC pozitivni priključak

: 24 VDC negativni priključak

Kablovi

N: Neutralni kabel
L: Kabel pod naponom (110-240 VAC)
+: 24 VDC pozitivni kabel
-: 24 VDC negativni kabel

Upute za instalaciju

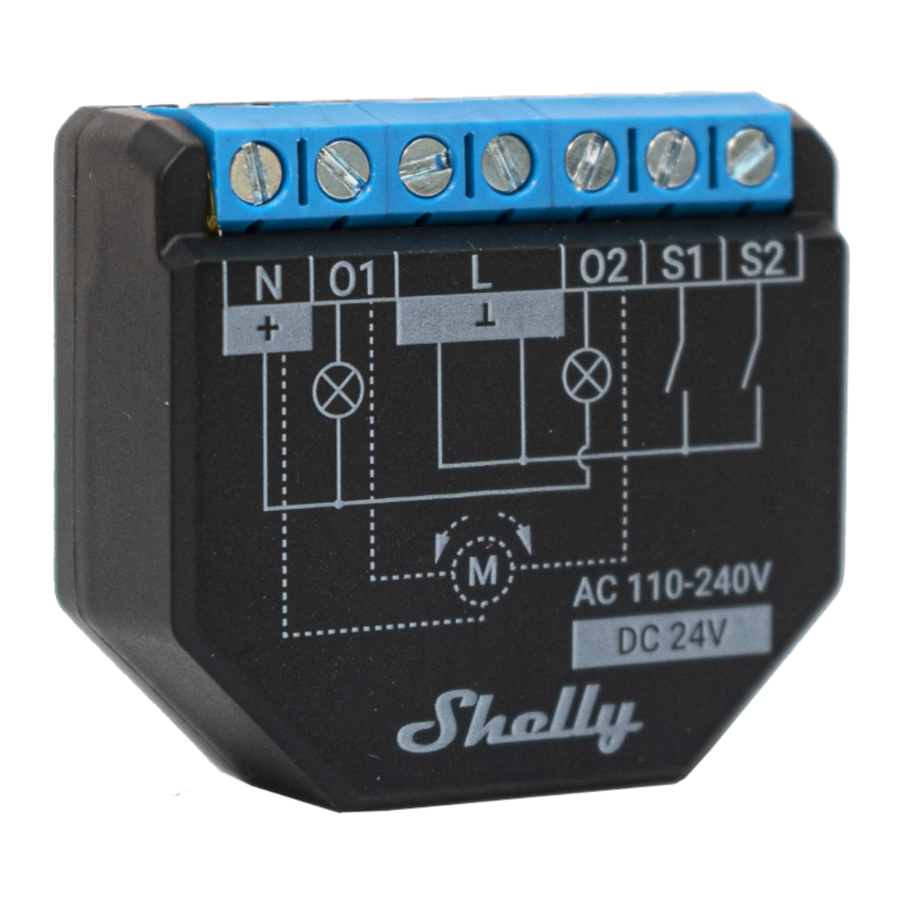

Shelly® Plus 2PM (Uređaj) može upravljati s 2 električna kruga, uključujući dvosmjerni AC motor. Svaki krug može biti opterećen do 10 A (ukupno 16 A za oba kruga) i njegova se potrošnja energije može mjeriti pojedinačno (samo AC). Može se naknadno ugraditi u standardnu zidnu konzolu, iza utičnica i prekidača za svjetlo ili na druga mjesta s ograničenim prostorom.

Opasnost od strujnog udara. Montažu/instalaciju uređaja na električnu mrežu mora obaviti kvalificirani električar s oprezom.

Opasnost od strujnog udara. Svaka promjena u spojevima mora se izvršiti nakon što se osigura da na priključcima uređaja nema napona.

Koristite uređaj samo s električnom mrežom i uređajima koji su u skladu sa svim važećim propisima. Kratki spoj u električnoj mreži ili bilo kojem uređaju spojenom na uređaj može oštetiti uređaj.

Ne spajajte uređaj na uređaje koji premašuju zadanu maksimalnu nosivost!

Spojite uređaj samo na način prikazan u ovim uputama. Bilo koja druga metoda može uzrokovati štetu i/ili ozljedu.

Ne instalirajte uređaj na mjestu gdje se može smočiti.
PREPORUKA
Spojite uređaj pomoću punih jednožilnih kabela s povećanom toplinskom otpornošću izolacije ne manje od PVC T105°C.
Prije početka instalacije/montaže uređaja, provjerite jesu li prekidači isključeni i nema napona na njihovim priključcima. To se može učiniti faznim metrom ili multimetrom. Kada ste sigurni da nema napona, možete nastaviti sa spajanjem kabela.
Ako želite koristiti uređaj kao relejni prekidač za upravljanje s 2 kruga opterećenja, spojite uređaj kao što je prikazano na Slici 1 za AC krugove i na Slici 2 za DC krugove.

Koristite isto napajanje za dva kruga opterećenja i uređaj.
Za AC krugove spojite oba L priključka na kabel pod naponom, a N priključak na neutralni kabel. Spojite prvi krug opterećenja na O1 priključak i neutralni kabel. Spojite drugi krug opterećenja na O2 priključak i neutralni kabel. Spojite prvi prekidač na S1 priključak i kabel pod naponom. Spojite drugi prekidač na S2 priključak i kabel pod naponom.
Za DC krugove spojite oba L priključka na negativni kabel, a N priključak na pozitivni kabel. Spojite prvi krug opterećenja na O1 priključak i pozitivni kabel. Spojite drugi krug opterećenja na O2 priključak i pozitivni kabel. Spojite prvi prekidač na S1 priključak i negativni kabel. Spojite drugi prekidač na S2 priključak i negativni kabel.
PREPORUKA: Za induktivne uređaje koji uzrokuju naponske šiljke tijekom uključivanja/isključivanja, kao što su električni motori, ventilatori, usisavači i slični, RC prigušivač (0,1µF / 100Ω / 1/2W / 600V AC) treba spojiti paralelno s uređajem.
RC prigušivač se može kupiti na https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation. Kao kontroler pokrova, Shelly® Plus 2PM može raditi u 3 načina: odvojeni, pojedinačni ulaz ili dvostruki ulaz.
U odvojenom načinu rada, uređajem se može upravljati samo putem njegovog WebUI-ja i aplikacije. Čak i ako su gumbi ili prekidači spojeni na uređaj, neće im biti dopušteno upravljati rotacijom motora u odvojenom načinu rada.
Ako želite koristiti uređaj u odvojenom načinu rada, spojite uređaj kao što je prikazano na Slici 3: Spojite oba L priključka na kabel pod naponom, a N priključak na neutralni kabel. Spojite zajednički priključak/kabel motora na neutralni kabel. Spojite priključke/kablove smjera motora na O1 i O2 priključke.*
Ako želite koristiti uređaj u načinu rada s jednim ulazom, spojite uređaj kao što je prikazano na Slici 4 za ulaz gumba ili Slici 5 za ulaz prekidača. Spojite oba L priključka na kabel pod naponom, a N priključak na neutralni kabel. Spojite zajednički priključak/kabel motora na neutralni kabel. Spojite priključke/kablove smjera motora na O1 i O2 priključke.*
Spojite gumb ili prekidač na S1 ili S2 priključak i kabel pod naponom.
Ako je ulaz konfiguriran kao gumb u postavkama uređaja, svaki pritisak gumba kruži otvaranje, zaustavljanje, zatvaranje, zaustavljanje...
Ako je ulaz konfiguriran kao prekidač, svako prebacivanje prekidača kruži otvaranje, zaustavljanje, zatvaranje, zaustavljanje...
U načinu rada s jednim ulazom, Shelly® Plus 2PM pruža funkcionalnost sigurnosnog prekidača. Da biste ga koristili, spojite uređaj kao što je prikazano na Slici 6 za ulaz gumba ili Slici 7 za ulaz prekidača. Spojite oba L priključka na kabel pod naponom, a N priključak na neutralni kabel. Spojite zajednički priključak/kabel motora na neutralni kabel. Spojite priključke/kablove smjera motora na O1 i O2 priključke.*
Spojite upravljački gumb ili prekidač na S1 priključak i kabel pod naponom. Spojite sigurnosni prekidač na S2 priključak i kabel pod naponom.
