Shelly 2PM - Navodila za relejno stikalo Wi-Fi z dvema tokokrogoma in merjenjem moči

Vsebina

1 Preberite pred uporabo
2 Predstavitev izdelka
3 Upravljajte svoj dom z glasom
4 Sheme
5 Legenda
- 5.1 Priključki naprave
- 5.2 Kabli
6 Navodila za namestitev
7 Reference
8 Prenesi navodilo
9 V drugih jezikih

Preberite pred uporabo

Ta dokument vsebuje pomembne tehnične in varnostne informacije o napravi, njeni varni uporabi in namestitvi.

Pred začetkom namestitve natančno in v celoti preberite ta priročnik in vse druge dokumente, ki so priloženi napravi. Neupoštevanje postopkov namestitve lahko povzroči okvaro, nevarnost za vaše zdravje in življenje, kršitev zakona ali zavrnitev pravne in/ali komercialne garancije (če obstaja). Allterco Robotics EOOD ne odgovarja za kakršno koli izgubo ali škodo v primeru nepravilne namestitve ali nepravilnega delovanja te naprave zaradi neupoštevanja navodil za uporabo in varnostnih navodil v tem priročniku.

Predstavitev izdelka

Shelly® je linija inovativnih naprav, ki jih upravlja mikroprocesor in omogočajo daljinsko upravljanje električnih naprav prek mobilnega telefona, tablice, osebnega računalnika ali sistema za avtomatizacijo doma. Naprave Shelly® lahko delujejo samostojno v lokalnem omrežju Wi-Fi ali pa jih upravljate prek storitev avtomatizacije doma v oblaku. Shelly Cloud je takšna storitev, do katere lahko dostopate z mobilno aplikacijo Android ali iOS ali s katerim koli internetnim brskalnikom na https://home.shelly.cloud/. Do naprav Shelly® lahko dostopate, jih upravljate in nadzirate na daljavo s katerega koli mesta, kjer ima uporabnik internetno povezavo, če so naprave povezane z usmerjevalnikom Wi-Fi in internetom. Naprave Shelly® imajo vgrajen spletni vmesnik, dostopen na http://192.168.33.1 v omrežju Wi-Fi, ki ga ustvari naprava v načinu dostopne točke, ali na naslovu URL naprave v omrežju Wi-Fi, na katerega je povezana. Vgrajeni spletni vmesnik se lahko uporablja za spremljanje in nadzor naprave ter za prilagajanje njenih nastavitev.

Naprave Shelly® lahko neposredno komunicirajo z drugimi napravami Wi-Fi prek protokola HTTP. API zagotavlja Allterco Robotics EOOD. Za več informacij obiščite: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Naprave Shelly® so dobavljene s tovarniško nameščeno vdelano programsko opremo. Če so posodobitve vdelane programske opreme potrebne za ohranjanje skladnosti naprav, vključno z varnostnimi posodobitvami, bo Allterco Robotics EOOD zagotovil posodobitve brezplačno prek vgrajenega spletnega vmesnika naprave ali mobilne aplikacije Shelly, kjer so na voljo informacije o trenutni različici vdelane programske opreme. Odločitev o namestitvi ali ne namestitvi posodobitev vdelane programske opreme naprave je izključno odgovornost uporabnika. Allterco Robotics EOOD ne odgovarja za kakršno koli neskladnost naprave, ki jo povzroči neuspeh uporabnika, da pravočasno namesti zagotovljene posodobitve.

Linija Shelly® Plus ponuja izdelke PM, ki omogočajo natančno merjenje moči v realnem času.

Upravljajte svoj dom z glasom

Naprave Shelly® so združljive s funkcijami, ki jih podpirata Amazon Alexa in Google Home. Oglejte si naš vodnik po korakih na: https://shelly.cloud/support/compatibility/.

Sheme

Slike 1-9

Legenda

Priključki naprave:

O1: Izhodni priključek tokokroga 1
O2: Izhodni priključek tokokroga 2
S1: Vhodni priključek stikala (za upravljanje O1)
S2: Vhodni priključek stikala (za upravljanje O2)
L: Priključki pod napetostjo (110-240 VAC)
N: Nevtralni priključek

: 24 VDC pozitivni priključek

: 24 VDC negativni priključek

Kabli

N: Nevtralni kabel
L: Kabel pod napetostjo (110-240 VAC)
+: 24 VDC pozitivni kabel
-: 24 VDC negativni kabel

Navodila za namestitev

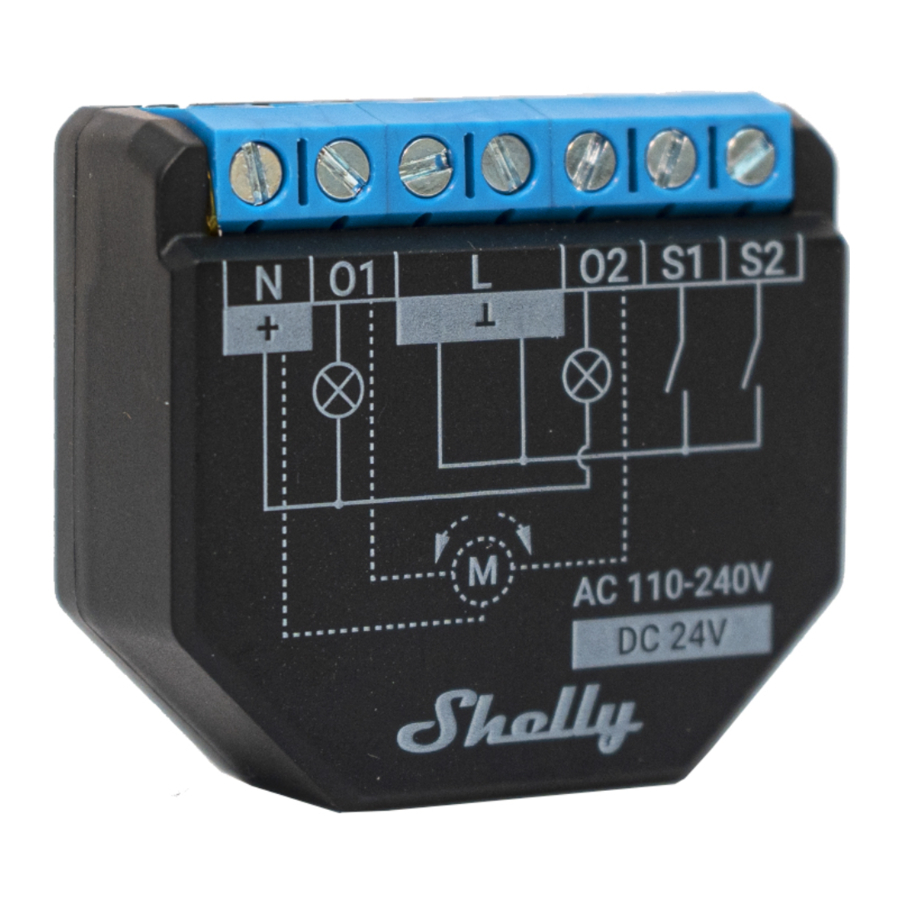

Shelly® Plus 2PM (naprava) lahko upravlja 2 električna tokokroga, vključno z dvosmernim AC motorjem. Vsak tokokrog je lahko obremenjen do 10 A (skupaj 16 A za oba tokokroga), njegovo porabo energije pa je mogoče meriti posamično (samo AC). Lahko ga naknadno vgradite v standardno stensko konzolo, za električne vtičnice in stikala za luč ali na druga mesta z omejenim prostorom.

Nevarnost električnega udara. Montažo/namestitev naprave v električno omrežje mora previdno izvesti usposobljen električar.

Nevarnost električnega udara. Vsaka sprememba povezav mora biti opravljena po tem, ko se prepričate, da na priključkih naprave ni napetosti.

Uporabljajte napravo samo z električnim omrežjem in napravami, ki so v skladu z vsemi veljavnimi predpisi. Kratek stik v električnem omrežju ali katera koli naprava, priključena na napravo, lahko poškoduje napravo.

Ne priključujte naprave na naprave, ki presegajo dano največjo obremenitev!

Priključite napravo samo na način, prikazan v teh navodilih. Vsaka druga metoda lahko povzroči škodo in/ali poškodbo.

Ne nameščajte naprave na mestu, kjer se lahko zmoči.
PRIPOROČILO
Priključite napravo z uporabo trdnih enožilnih kablov s povečano toplotno odpornostjo izolacije, ki ni manjša od PVC T105°C.
Pred začetkom namestitve/montaže naprave preverite, ali so odklopniki izklopljeni in na njihovih priključkih ni napetosti. To lahko storite z merilnikom faze ali multimetrom. Ko ste prepričani, da ni napetosti, lahko nadaljujete s priključitvijo kablov.
Če želite uporabiti napravo kot relejno stikalo za upravljanje 2 tokokrogov, priključite napravo, kot je prikazano na sliki 1 za AC tokokroge in na sliki 2 za DC tokokroge.

Uporabite isto napajanje za dva tokokroga in napravo.
Za AC tokokroge priključite oba priključka L na kabel pod napetostjo in priključek N na nevtralni kabel. Priključite prvi tokokrog na priključek O1 in nevtralni kabel. Priključite drugi tokokrog na priključek O2 in nevtralni kabel. Priključite prvo stikalo na priključek S1 in kabel pod napetostjo. Priključite drugo stikalo na priključek S2 in kabel pod napetostjo.
Za DC tokokroge priključite oba priključka L na negativni kabel in priključek N na pozitivni kabel. Priključite prvi tokokrog na priključek O1 in pozitivni kabel. Priključite drugi tokokrog na priključek O2 in pozitivni kabel. Priključite prvo stikalo na priključek S1 in negativni kabel. Priključite drugo stikalo na priključek S2 in negativni kabel.
PRIPOROČILO: Za induktivne naprave, ki povzročajo napetostne konice med vklopom/izklopom, kot so električni motorji, ventilatorji, sesalniki in podobni, je treba RC dušilnik (0,1µF / 100Ω / 1/2W / 600V AC) priključiti vzporedno z napravo.
RC dušilnik lahko kupite na https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Kot krmilnik pokrova lahko Shelly® Plus 2PM deluje v 3 načinih: ločen, enojni vhod ali dvojni vhod.
V ločenem načinu je mogoče napravo upravljati samo prek njenega spletnega vmesnika WebUI in aplikacije App. Tudi če so na napravo priključeni gumbi ali stikala, jim ne bo dovoljeno upravljati vrtenja motorja v ločenem načinu.
Če želite uporabiti napravo v ločenem načinu, priključite napravo, kot je prikazano na sliki 3: Priključite oba priključka L na kabel pod napetostjo in priključek N na nevtralni kabel. Priključite skupni priključek/kabel motorja na nevtralni kabel. Priključite priključke/kable smeri motorja na priključka O1 in O2.*
Če želite uporabiti napravo v načinu enojnega vhoda, priključite napravo, kot je prikazano na sliki 4 za vhod z gumbom ali sliki 5 za vhod s stikalom. Priključite oba priključka L na kabel pod napetostjo in priključek N na nevtralni kabel. Priključite skupni priključek/kabel motorja na nevtralni kabel. Priključite priključke/kable smeri motorja na priključka O1 in O2.*
Priključite gumb ali stikalo na priključek S1 ali S2 in kabel pod napetostjo.
Če je vhod v nastavitvah naprave konfiguriran kot gumb, vsak pritisk na gumb preklaplja med odprto, ustavljeno, zaprto, ustavljeno ...
Če je vhod konfiguriran kot stikalo, vsak preklop stikala preklaplja med odprto, ustavljeno, zaprto, ustavljeno ...
V načinu enojnega vhoda Shelly® Plus 2PM zagotavlja funkcionalnost varnostnega stikala. Če ga želite uporabiti, priključite napravo, kot je prikazano na sliki 6 za vhod z gumbom ali sliki 7 za vhod s stikalom. Priključite oba priključka L na kabel pod napetostjo in priključek N na nevtralni kabel. Priključite skupni priključek/kabel motorja na nevtralni kabel. Priključite priključke/kable smeri motorja na priključka O1 in O2.*
Priključite krmilni gumb ali stikalo na priključek S1 in kabel pod napetostjo. Priključite varnostno stikalo na priključek S2 in kabel pod napetostjo.
