Shelly 1PM - Hitri vodnik za pametni WiFi rele

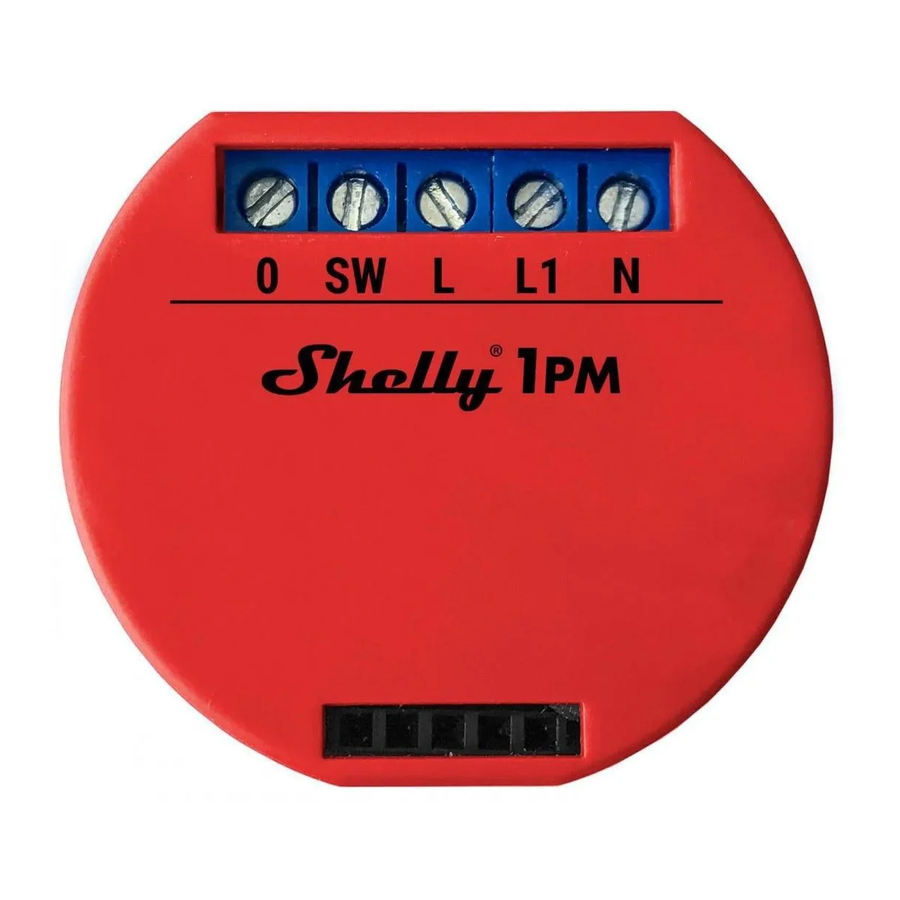

Pregled

Napajanje: 110-240V AC

Napajanje: 24-60V DC

Legenda

• N - Nevtralni vhod (nič)/( + )
• L - Linijski vhod (110-240V)/( - )
• L1 - Linijski vhod za napajanje releja
• SW - Stikalo (vhod), ki nadzoruje O
• O - Izhod

WiFi relejsko stikalo Shelly 1PM lahko nadzoruje 1 električni tokokrog do 3,5 kW. Namenjeno je vgradnji v standardno stensko konzolo, za električne vtičnice in stikala za luči ali na druga mesta z omejenim prostorom. Shelly lahko deluje kot samostojna naprava ali kot dodatek k drugemu krmilniku za avtomatizacijo doma.

• Namen nadzora: Delovanje
• Izvedba nadzora: Neodvisno nameščen
• Tip 1.B Dejanje
• Stopnja onesnaženosti 2
• Impulzna napetost: 4000 V
• Indikacija pravilne priključitve priključka

Specifikacija

• Napajanje - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Maksimalna obremenitev - 16A/240V
• Skladen z EU standardi - RE Direktiva 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Delovna temperatura - – 40°C do 40°C
• Moč radijskega signala - 1mW
• Radijski protokol - WiFi 802.11 b/g/n
• Frekvenca - 2412 - 2472 МHz;
• Operativni doseg (odvisno od lokalne konstrukcije) - do 50 m na prostem, do 30 m v zaprtih prostorih
• Dimenzije (VxŠxD) - 41x36x17 mm
• Električna poraba - <1W

Tehnične informacije

• Nadzor prek WiFi iz mobilnega telefona, računalnika, sistema za avtomatizacijo ali katere koli druge naprave, ki podpira protokol HTTP in/ali UDP.
• Upravljanje z mikroprocesorjem.
• Nadzorovani elementi: 1 električni tokokrogi/naprave.
• Nadzorni elementi: 1 releji.
• Shelly se lahko nadzoruje z zunanjim gumbom/stikalom.
• Shelly lahko spremlja porabo energije in jo shrani, brezplačno v našem oblaku, z zgodovino do 1 leta.

Nevarnost električnega udara. Montaža naprave na električno omrežje mora biti izvedena previdno.

Ne dovolite otrokom, da se igrajo z gumbom/stikalom, ki je povezan z napravo. Naprave za daljinsko upravljanje Shelly (mobilni telefoni, tablični računalniki, osebni računalniki) hranite izven dosega otrok.

Uvod v Shelly

Shelly^® je družina inovativnih naprav, ki omogočajo daljinsko upravljanje električnih naprav prek mobilnega telefona, računalnika ali sistema za avtomatizacijo doma. Shelly^® uporablja WiFi za povezavo z napravami, ki jih nadzoruje. Lahko so v istem omrežju WiFi ali pa uporabljajo oddaljeni dostop (prek interneta). Shelly^® lahko deluje samostojno, brez upravljanja s strani krmilnika za avtomatizacijo doma, v lokalnem omrežju WiFi, pa tudi prek storitve v oblaku, od koder koli ima uporabnik dostop do interneta.

Shelly^® ima integriran spletni strežnik, prek katerega lahko uporabnik prilagaja, nadzoruje in spremlja napravo. Shelly^® ima dva načina WiFi - dostopna točka (AP) in odjemalski način (CM). Za delovanje v odjemalskem načinu mora biti usmerjevalnik WiFi lociran v dosegu naprave. Naprave Shelly^® lahko komunicirajo neposredno z drugimi napravami WiFi prek protokola HTTP.

API lahko zagotovi proizvajalec. Naprave Shelly^® so lahko na voljo za spremljanje in nadzor, tudi če je uporabnik zunaj dosega lokalnega omrežja WiFi, dokler je usmerjevalnik WiFi povezan z internetom. Uporabite lahko funkcijo oblaka, ki se aktivira prek spletnega strežnika naprave ali prek nastavitev v mobilni aplikaciji Shelly Cloud.

Uporabnik se lahko registrira in dostopa do Shelly Cloud z uporabo mobilnih aplikacij Android ali iOS ali katerega koli internetnega brskalnika in spletnega mesta: https://my.shelly.cloud/

Navodila za namestitev

Nevarnost električnega udara. Montažo/namestitev naprave naj izvede usposobljena oseba (električar).

Nevarnost električnega udara. Tudi ko je naprava izklopljena, je mogoče imeti napetost na njenih sponkah. Vsaka sprememba v povezavi sponk mora biti izvedena po zagotovitvi, da je vsa lokalna napetost izklopljena/odklopljena.

Ne priključujte naprave na naprave, ki presegajo dano največjo obremenitev!

Napravo priključite samo na način, prikazan v teh navodilih. Vsaka druga metoda lahko povzroči škodo in/ali poškodbo.

Pred začetkom namestitve natančno in v celoti preberite priloženo dokumentacijo. Neupoštevanje priporočenih postopkov lahko povzroči okvaro, nevarnost za vaše življenje ali kršitev zakona. Allterco Robotics ni odgovoren za kakršno koli izgubo ali škodo v primeru nepravilne namestitve ali delovanja te naprave.

Uporabljajte napravo samo z električnim omrežjem in napravami, ki so v skladu z vsemi veljavnimi predpisi. Kratek stik v električnem omrežju ali katera koli naprava, priključena na napravo, lahko poškoduje napravo.

PRIPOROČILO!
Naprava se lahko priključi na električne tokokroge in naprave in jih nadzoruje samo, če so v skladu z ustreznimi standardi in varnostnimi normami.

PRIPOROČILO!
Napravo je mogoče priključiti s trdnimi enožilnimi kabli s povečano toplotno odpornostjo na izolacijo, ki ni manjša od PVC T105°C.

Izjava o skladnosti

S tem Allterco Robotics EOOD izjavlja, da je vrsta radijske opreme Shelly 1PM v skladu z Direktivo 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Proizvajalec: Allterco Robotics EOOD
Naslov: Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
E-pošta: support@shelly.cloud
Splet: http://www.shelly.cloud

Spremembe kontaktnih podatkov objavi proizvajalec na uradni spletni strani naprave: http://www.shelly.cloud

Uporabnik je dolžan biti obveščen o vseh spremembah teh garancijskih pogojev, preden uveljavlja svoje pravice do proizvajalca.

Vse pravice do blagovnih znamk She^® in Shelly^® ter druge intelektualne pravice, povezane s to napravo, pripadajo Allterco Robotics EOOD.
