Shelly 1PM - Краткое руководство по умному WiFi-реле

Обзор

Электропитание: 110-240В AC

Электропитание: 24-60В DC

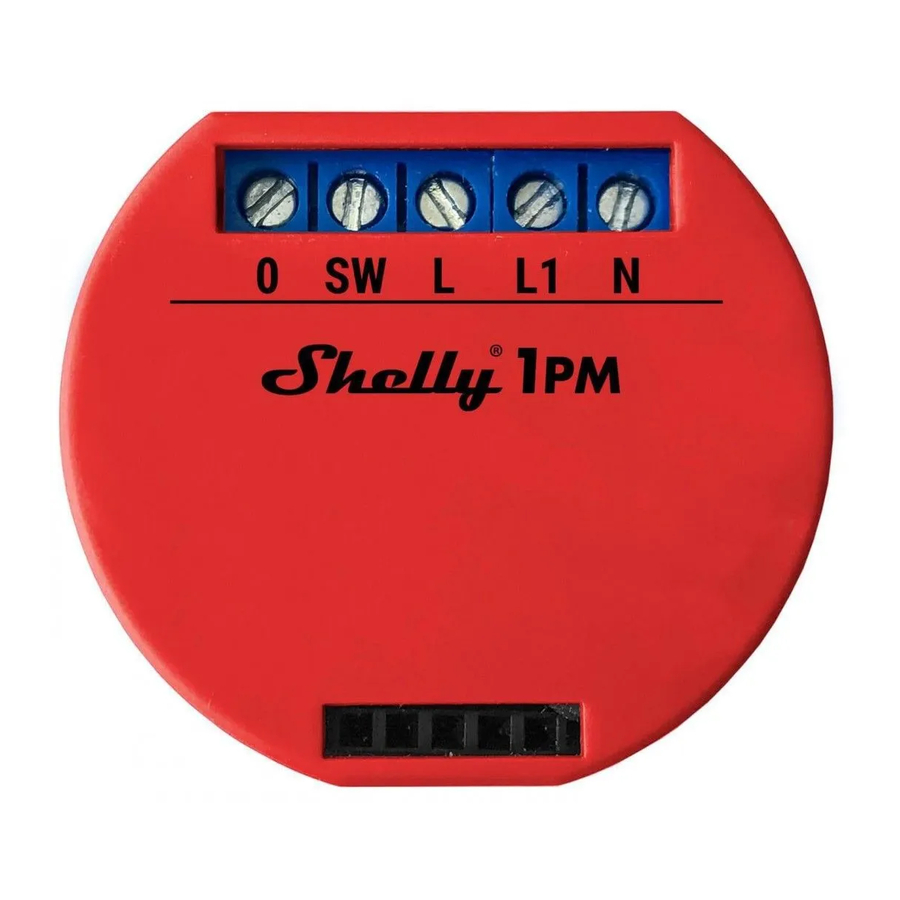

Легенда

• N - Нейтральный вход (Ноль)/( + )
• L - Линейный вход (110-240В)/( - )
• L1 - Линейный вход для питания реле
• SW - Переключатель (вход), управляющий O
• O - Выход

WiFi-реле Shelly 1PM может управлять 1 электрической цепью мощностью до 3,5 кВт. Он предназначен для установки в стандартную настенную консоль, за розетками и выключателями или в других местах с ограниченным пространством. Shelly может работать как автономное устройство или как аксессуар к другому контроллеру домашней автоматизации.

• Цель управления: Работа
• Конструкция управления: Независимая установка
• Тип 1.B Действие
• Степень загрязнения 2
• Импульсное напряжение: 4000 В
• Индикация правильного подключения клемм

Спецификация

• Электропитание - 110-240В ±10% 50/60Гц AC, 24-60В DC
• Максимальная нагрузка - 16A/240В
• Соответствует стандартам ЕС - RE Directive 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Рабочая температура - – 40°C до 40°C
• Мощность радиосигнала - 1mW
• Радиопротокол - WiFi 802.11 b/g/n
• Частота - 2412 - 2472 МГц;
• Рабочий диапазон (в зависимости от местных условий) - до 50 м на открытом воздухе, до 30 м в помещении
• Размеры (ВxШxД) - 41x36x17 мм
• Потребление электроэнергии - <1W

Техническая информация

• Управление через WiFi с мобильного телефона, ПК, системы автоматизации или любого другого устройства, поддерживающего протокол HTTP и/или UDP.
• Управление микропроцессором.
• Управляемые элементы: 1 электрическая цепь/прибор.
• Управляющие элементы: 1 реле.
• Shelly может управляться внешней кнопкой/переключателем.
• Shelly может отслеживать потребление энергии и сохранять его бесплатно в нашем облаке с историей до 1 года.

Опасность поражения электрическим током. Установка устройства в электросеть должна выполняться с осторожностью.

Не позволяйте детям играть с кнопкой/переключателем, подключенным к устройству. Храните устройства для дистанционного управления Shelly (мобильные телефоны, планшеты, ПК) в недоступном для детей месте.

Введение в Shelly

Shelly^® - это семейство инновационных устройств, которые позволяют дистанционно управлять электрическими приборами через мобильный телефон, ПК или систему домашней автоматизации. Shelly^® использует WiFi для подключения к управляемым устройствам. Они могут находиться в одной сети WiFi или использовать удаленный доступ (через Интернет). Shelly^® может работать автономно, без управления контроллером домашней автоматизации, в локальной сети WiFi, а также через облачный сервис, из любой точки, где у пользователя есть доступ к Интернету.

Shelly^® имеет встроенный веб-сервер, через который пользователь может настраивать, контролировать и отслеживать устройство. Shelly^® имеет два режима WiFi - точка доступа (AP) и режим клиента (CM). Для работы в режиме клиента WiFi-роутер должен находиться в пределах досягаемости устройства. Устройства Shelly^® могут напрямую взаимодействовать с другими WiFi-устройствами через протокол HTTP.

API может быть предоставлен производителем. Устройства Shelly^® могут быть доступны для мониторинга и управления, даже если пользователь находится вне зоны действия локальной сети WiFi, при условии, что WiFi-роутер подключен к Интернету. Можно использовать облачную функцию, которая активируется через веб-сервер устройства или через настройки в мобильном приложении Shelly Cloud.

Пользователь может зарегистрироваться и получить доступ к Shelly Cloud, используя мобильные приложения для Android или iOS, или любой интернет-браузер и веб-сайт: https://my.shelly.cloud/

Инструкции по установке

Опасность поражения электрическим током. Монтаж/установка устройства должны выполняться квалифицированным специалистом (электриком).

Опасность поражения электрическим током. Даже когда устройство выключено, на его зажимах может быть напряжение. Любое изменение в подключении зажимов должно производиться после обеспечения отключения/отсоединения всего местного питания.

Не подключайте устройство к приборам, превышающим указанную максимальную нагрузку!

Подключайте устройство только так, как показано в этих инструкциях. Любой другой способ может привести к повреждению и/или травме.

Перед началом установки внимательно и полностью прочитайте прилагаемую документацию. Несоблюдение рекомендованных процедур может привести к неисправности, опасности для вашей жизни или нарушению закона. Allterco Robotics не несет ответственности за любые убытки или ущерб в случае неправильной установки или эксплуатации этого устройства.

Используйте устройство только с электросетью и приборами, которые соответствуют всем применимым нормам. Короткое замыкание в электросети или любом приборе, подключенном к устройству, может повредить устройство.

РЕКОМЕНДАЦИЯ!
Устройство может быть подключено к электрическим цепям и приборам и может управлять ими только в том случае, если они соответствуют соответствующим стандартам и нормам безопасности.

РЕКОМЕНДАЦИЯ!
Устройство может быть подключено с помощью одножильных кабелей с повышенной термостойкостью изоляции не менее PVC T105°C.

Декларация соответствия

Настоящим, Allterco Robotics EOOD заявляет, что радиооборудование типа Shelly 1PM соответствует Директивам 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE. Полный текст декларации соответствия ЕС доступен по следующему адресу в Интернете: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Производитель: Allterco Robotics EOOD
Адрес: Sofia, 1407, 103 Cherni vrah Blvd.
Тел.: +359 2 988 7435
E-mail: support@shelly.cloud
Web: http://www.shelly.cloud

Изменения в контактных данных публикуются Производителем на официальном сайте устройства: http://www.shelly.cloud

Пользователь обязан быть в курсе любых изменений этих условий гарантии, прежде чем осуществлять свои права в отношении Производителя.

Все права на товарные знаки She^® и Shelly^®, и другие права интеллектуальной собственности, связанные с этим устройством, принадлежат Allterco Robotics EOOD.
